4-door model: Go to step 10.

NO -Replace the voice control switch.

5. Disconnect the voice control switch 5P connector and navigation unit

connector D (5P).

6. Check for continuity between body ground and navigation unit connector D

(5P) terminals No. 4.

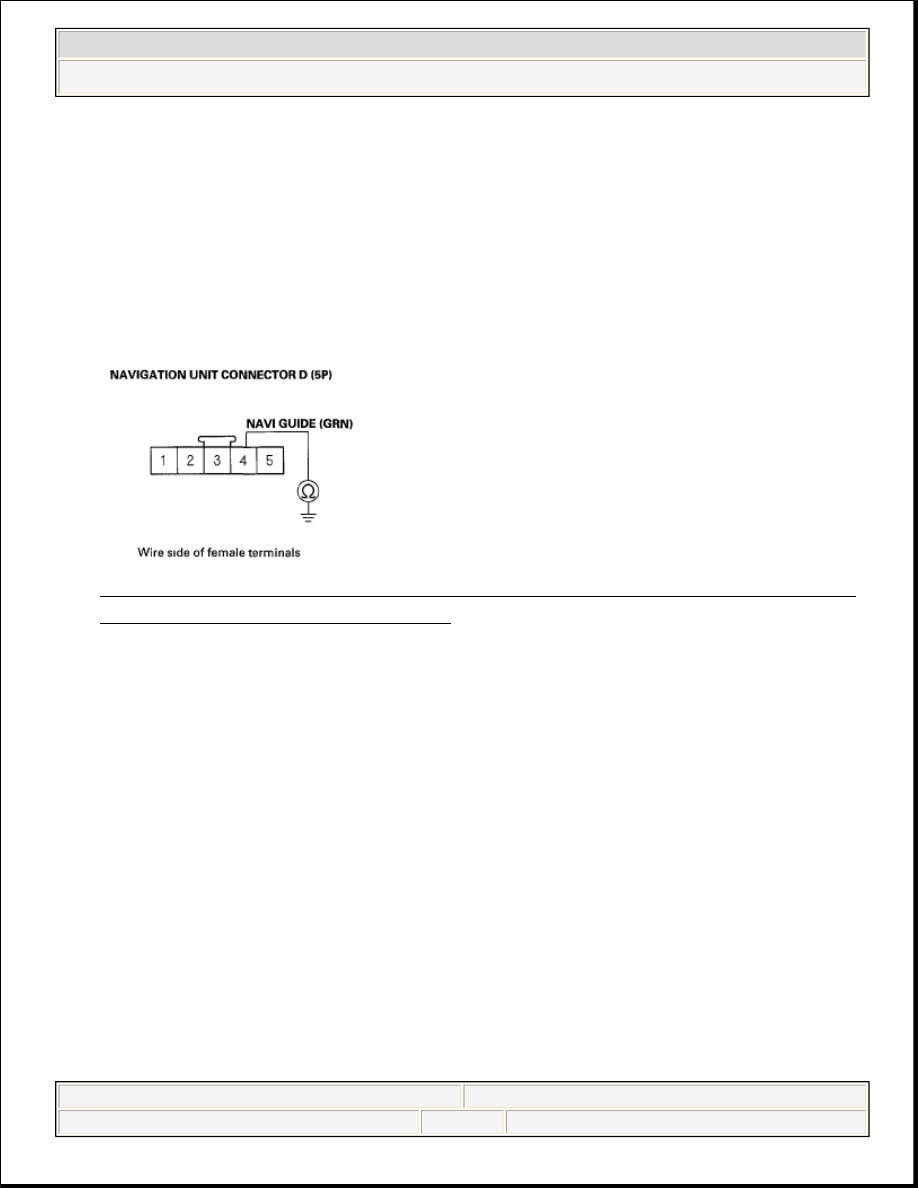

Fig. 25: Checking Continuity Between Body Ground And Navigation Unit
Connector D (5P) Terminals No. 4
Courtesy of AMERICAN HONDA MOTOR CO., INC.

Is there continuity?

YES -Replace short to body ground in the wire between navigation unit and
voice control switch, or replace the cable reel.

NO -Go to step 7.

7. Check for continuity between navigation unit connector D (5P) terminal No. 4

and voice control switch 5P connector terminal No. 2.



2008 Honda Civic EX

2006-08 ACCESSORIES & EQUIPMENT Navigation System - Civic (Except Hybrid)



































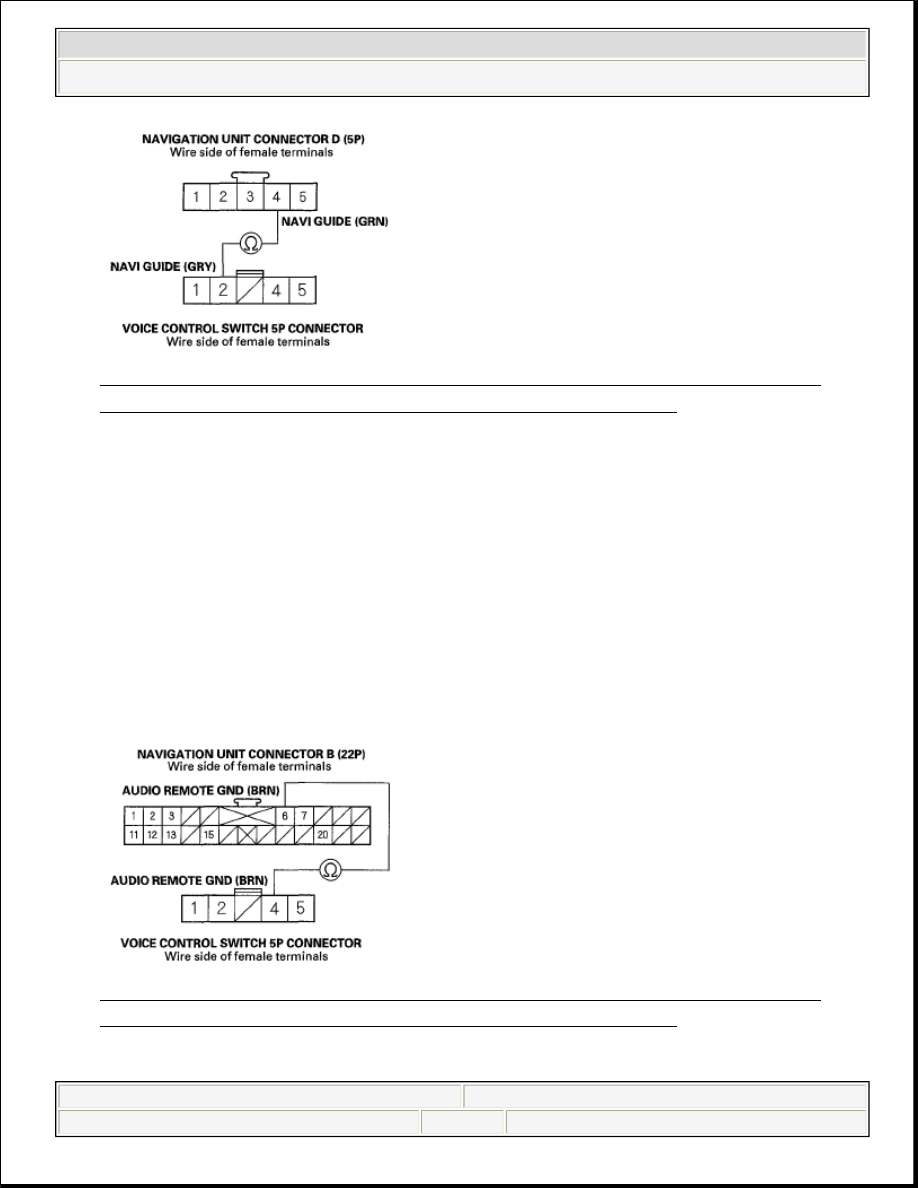

Fig. 26: Checking Continuity Between Navigation Unit Terminal No. 4
And Voice Control Switch 5P Connector Terminal No. 2
Courtesy of AMERICAN HONDA MOTOR CO., INC.

Is there continuity?

YES -Go to step 8.

NO -Repair open in the wire between navigation unit and voice control switch,
or replace the cable reel.

8. Disconnect navigation unit connector D (22P).
9. Check for continuity between navigation unit connector B (22P) terminal No. 6

and voice control switch 5P connector terminal No. 4.

Fig. 27: Checking Continuity Between Navigation Unit Terminal No. 6
And Voice Control Switch 5P Connector Terminal No. 4
Courtesy of AMERICAN HONDA MOTOR CO., INC.



2008 Honda Civic EX

2006-08 ACCESSORIES & EQUIPMENT Navigation System - Civic (Except Hybrid)



































Is there continuity?

YES -Replace the navigation unit (see NAVIGATION UNIT
REMOVAL/INSTALLATION).

NO -Repair open in the wire between navigation unit and voice control switch,
or replace the cable reel.

10. Disconnect the cable reel 20P connector and navigation unit connector D (5P).
11. Check for continuity between body ground and navigation unit connector D

(5P) terminals No. 4.

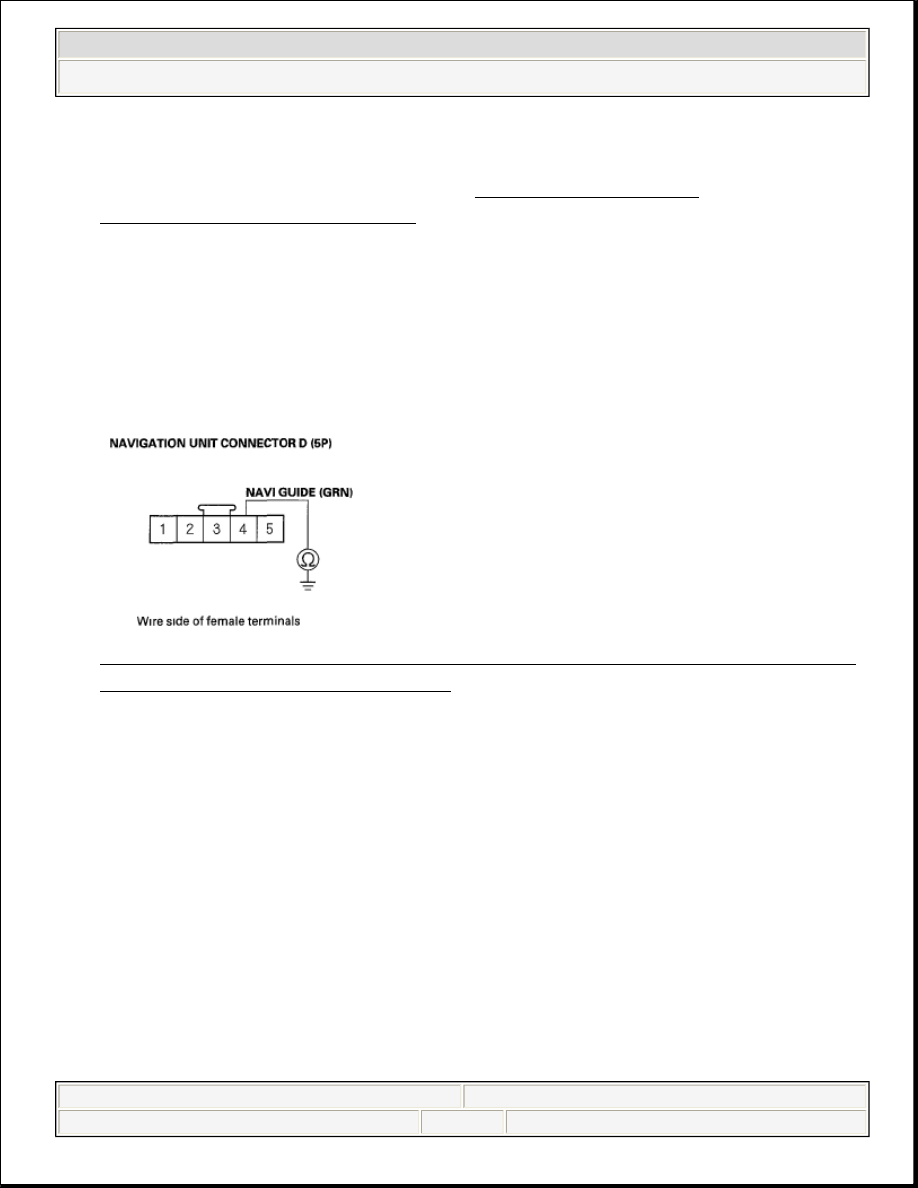

Fig. 28: Checking Continuity Between Body Ground And Navigation Unit
Connector D (5P) Terminals No. 4
Courtesy of AMERICAN HONDA MOTOR CO., INC.

Is there continuity?

YES -Repair short to body ground in the wire between navigation unit and
voice control switch, or replace the cable reel.

NO -Go to step 12.

12. Check for continuity between navigation unit connector D (5P) terminal No. 4

and cable reel 20P connector terminal No. 8.



2008 Honda Civic EX

2006-08 ACCESSORIES & EQUIPMENT Navigation System - Civic (Except Hybrid)



































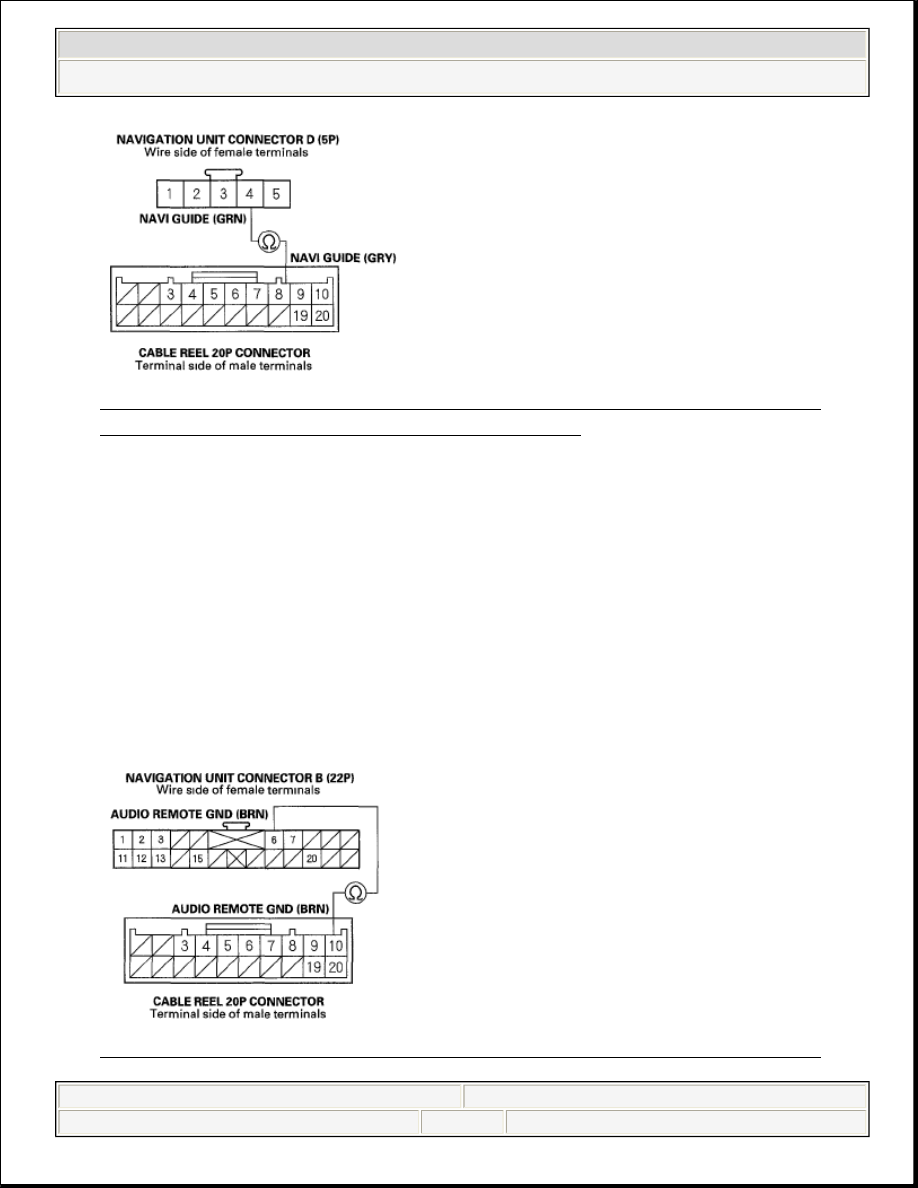

Fig. 29: Checking Continuity Between Navigation Unit Terminal No. 4
And Cable Reel 20P Connector Terminal No. 8
Courtesy of AMERICAN HONDA MOTOR CO., INC.

Is there continuity?

YES -Go to step 13.

NO -Repair open in the wire between navigation unit and voice control switch,
or replace the cable reel.

13. Disconnect navigation unit connector B (22P).
14. Check for continuity between navigation unit connector B (22P) terminal No. 6

and cable reel 20P connector terminal No. 10.

Fig. 30: Checking Continuity Between Navigation Unit Terminal No. 6



2008 Honda Civic EX

2006-08 ACCESSORIES & EQUIPMENT Navigation System - Civic (Except Hybrid)
