Fig. 73: Identifying Select Lever From Shift Arm Cover (With Torque
Specifications)
Courtesy of AMERICAN HONDA MOTOR CO., INC.

9. Install in the reverse order of removal.

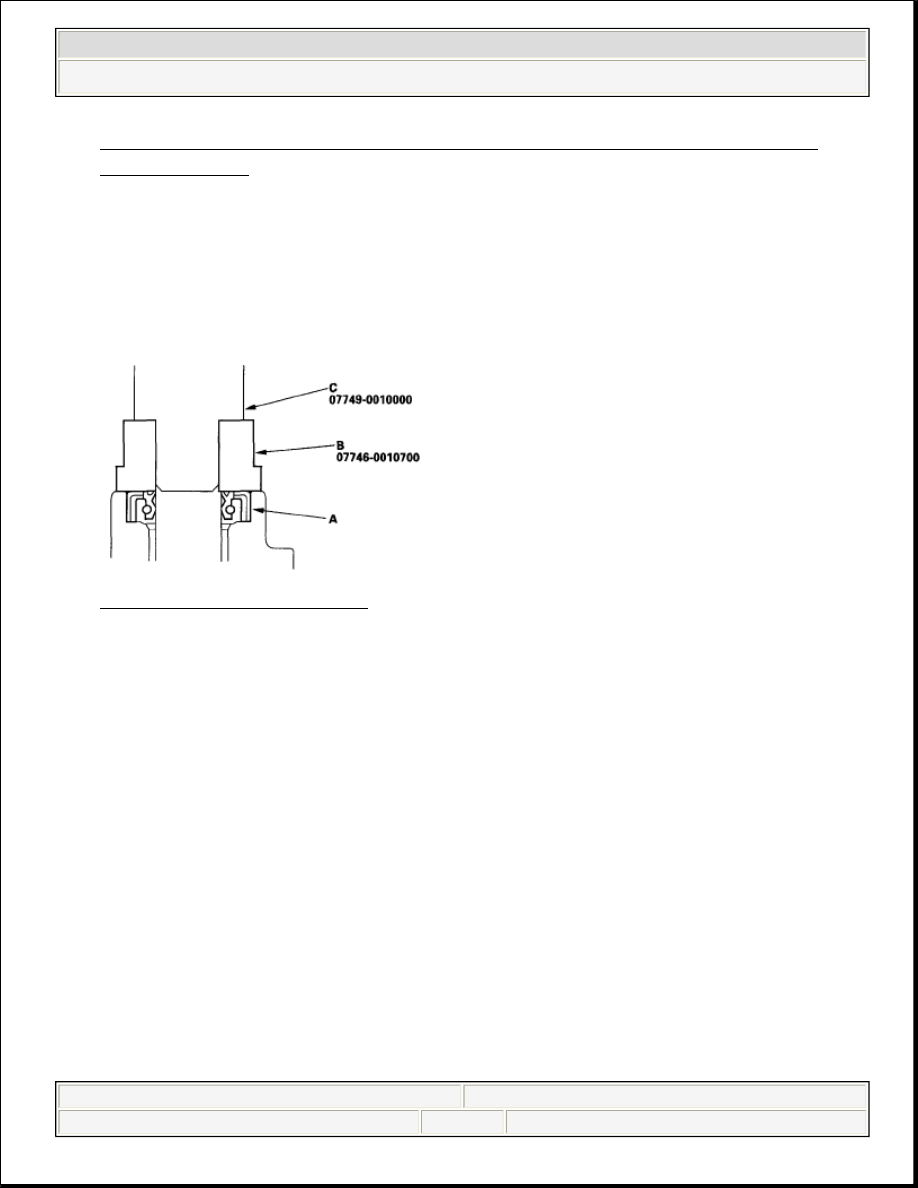

Fig. 74: Installing Oil Seal
Courtesy of AMERICAN HONDA MOTOR CO., INC.

SHIFT ARM CLEARANCE INSPECTION

1. Measure clearance between the shift arm (A) and shift piece (B) with a feeler

gauge (C). If the clearance exceeds the service limit, go to step 2.

Standard: 0.20-0.61 mm (0.008-0.024 in.)

Service Limit: 0.7 mm (0.028 in.)

NOTE:

Install the oil seal (A) using the attachment, 24 x 26 mm
(B) and driver (C).



2008 Honda Civic LX

2006-08 TRANSMISSION Manual Transmission (SPFM) 5-Speed) - Civic



































Fig. 75: Measuring Clearance Between Shift Arm And Shift Piece
Courtesy of AMERICAN HONDA MOTOR CO., INC.

2. Measure groove of the shift piece.

If the groove is not within the standard, replace the shift piece.

If the groove is within the standard, replace the shift arm.

Standard: 16.00-16.20 mm (0.630-0.638 in.)

Fig. 76: Identifying Groove Of Shift Piece
Courtesy of AMERICAN HONDA MOTOR CO., INC.

SHIFT FORK CLEARANCE INSPECTION

1. Measure clearance between each shift fork (A) and its matching synchro sleeve

(B). If the clearance exceeds the service limit, go to step 2.

NOTE:

The synchro sleeve and synchro hub should be replaced as
a set.



2008 Honda Civic LX

2006-08 TRANSMISSION Manual Transmission (SPFM) 5-Speed) - Civic



































Standard: 0.35-0.65 mm (0.014-0.026 in.)

Service Limit: 1.0 mm (0.039 in.)

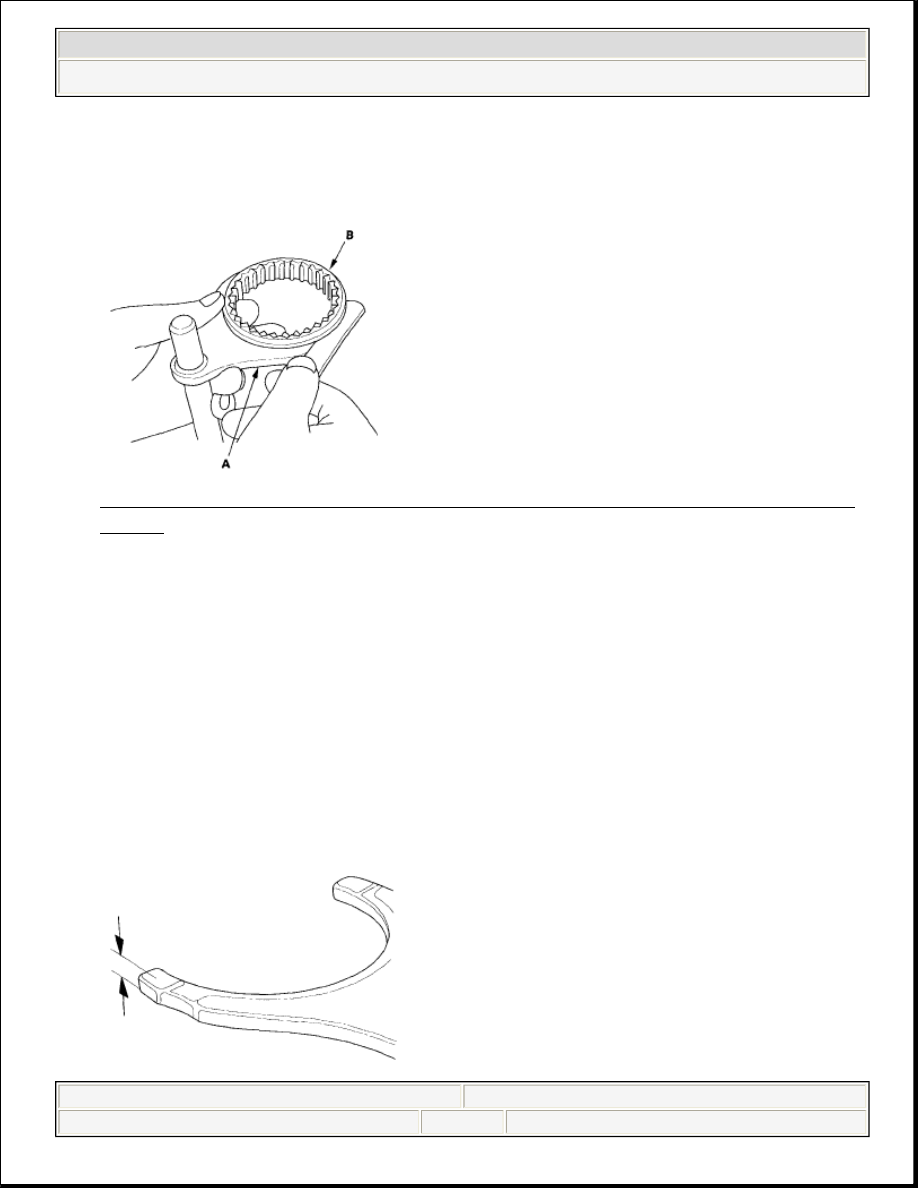

Fig. 77: Measuring Clearance Between Shift Fork And Matching Synchro
Sleeve
Courtesy of AMERICAN HONDA MOTOR CO., INC.

2. Measure thickness of the shift fork fingers.

If the thickness is not within the standard, replace the shift fork.

If the thickness is within the standard, replace the synchro sleeve and
synchro hub as a set.

Standard:

1st/2nd shift fork: 6.7-6.9 mm (0.26-0.27 in.)

3rd/4th, 5th shift fork: 7.4-7.6 mm (0.29-0.30 in.)



2008 Honda Civic LX

2006-08 TRANSMISSION Manual Transmission (SPFM) 5-Speed) - Civic



































Fig. 78: Identifying Thickness Of Shift Fork Fingers
Courtesy of AMERICAN HONDA MOTOR CO., INC.

3. Measure clearance between the shift fork (A) and the shift piece (B). If the

clearance exceeds the standard, go to step 4.

Standard: 0.2-0.5 mm (0.008-0.020 in.)

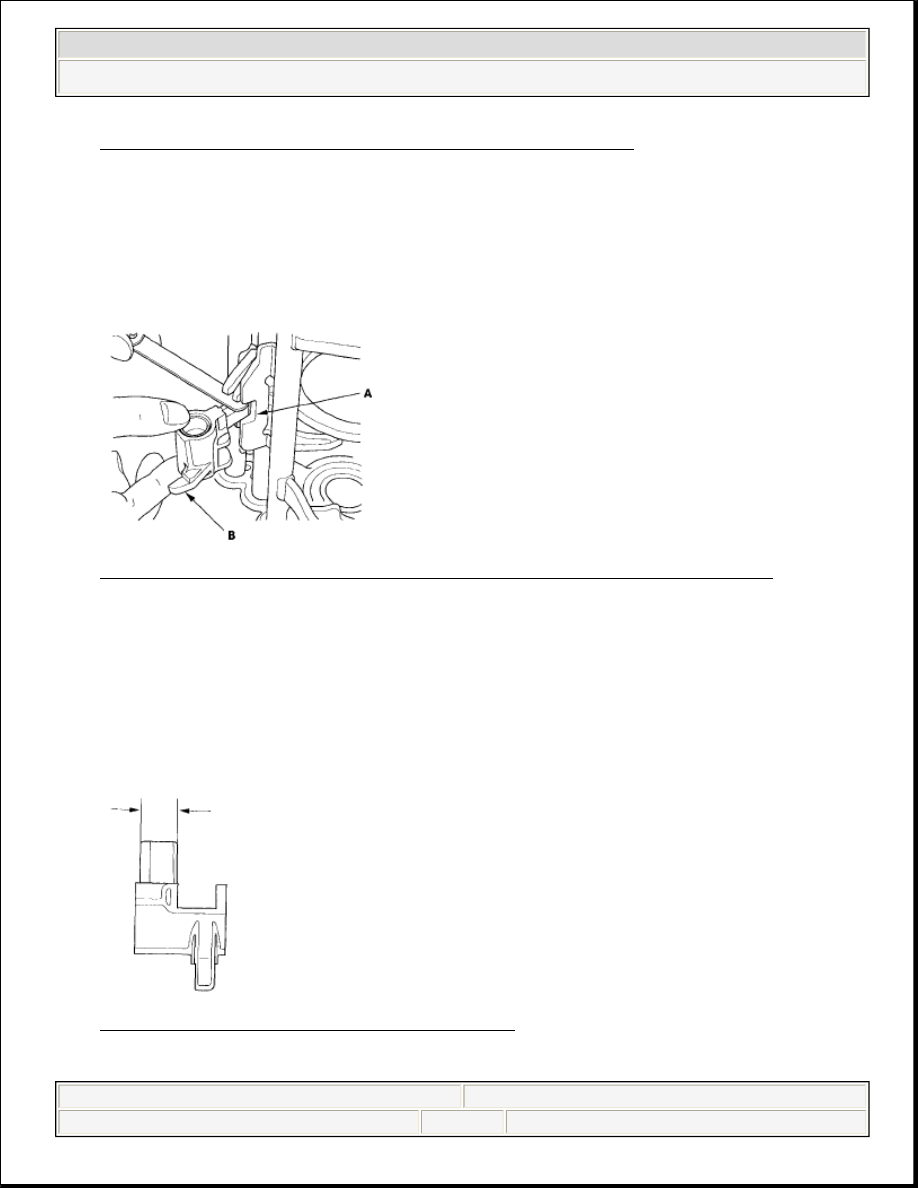

Fig. 79: Measuring Clearance Between Shift Fork And Shift Piece
Courtesy of AMERICAN HONDA MOTOR CO., INC.

4. Measure width of the shift piece.

If the width is not within the standard, replace the shift piece.

If the width is within the standard, replace the shift fork.

Standard: 15.9-16.0 mm (0.626-0.630 in.)

Fig. 80: Identifying Width Of Shift Piece
Courtesy of AMERICAN HONDA MOTOR CO., INC.
