7. Remove the clutch line bracket (A), then carefully remove the slave cylinder

(B) to avoid bending the clutch line.

Fig. 9: Identifying Clutch Line Bracket And Slave Cylinder
Courtesy of AMERICAN HONDA MOTOR CO., INC.

8. Disconnect the back-up light switch connector (A), then remove the engine

harness cover (B) and the harness clips (C).

Fig. 10: Identifying Back-Up Light Switch Connector And Engine Harness
Cover

NOTE:

Do not press the clutch pedal after the slave cylinder
has been removed.



2008 Honda Civic LX

2006-08 TRANSMISSION Manual Transmission (SPFM) 5-Speed) - Civic



































Courtesy of AMERICAN HONDA MOTOR CO., INC.

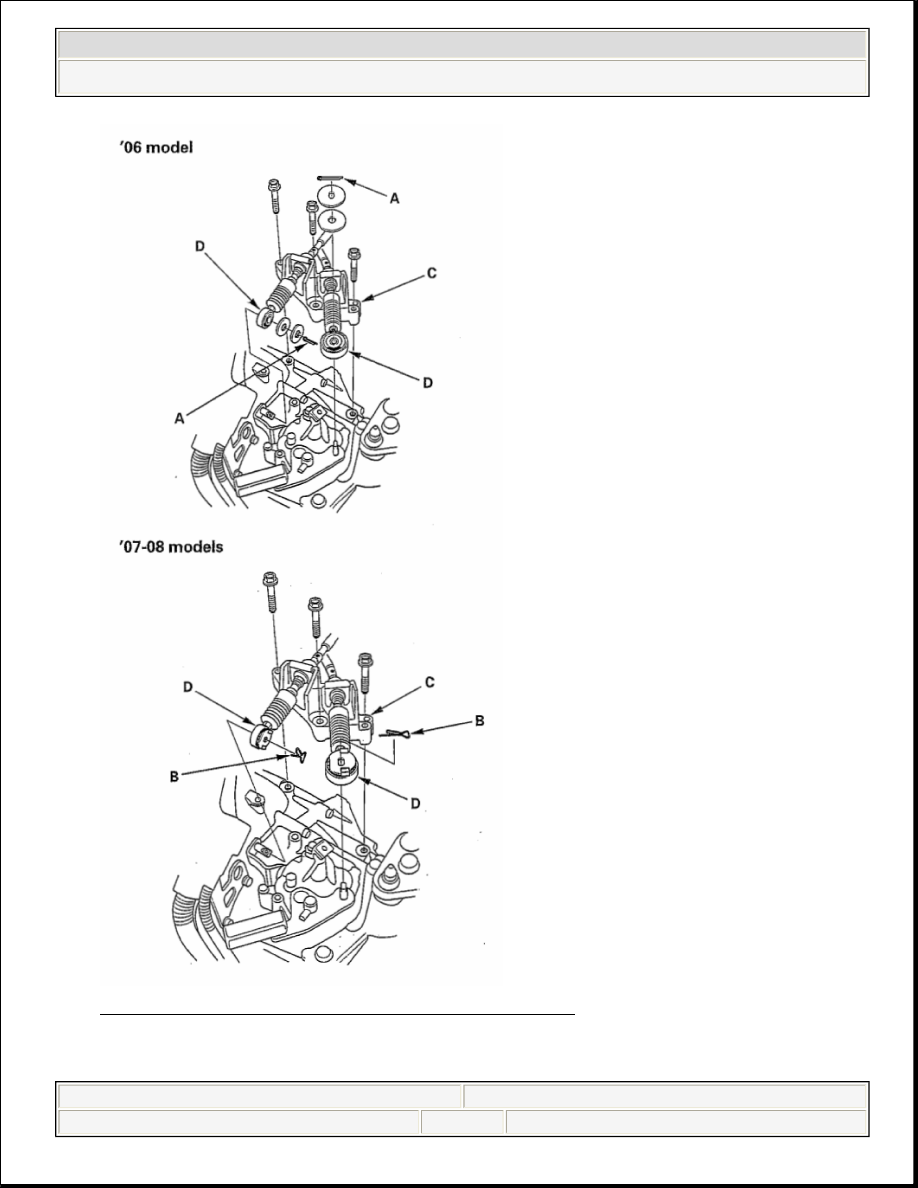

9. Remove the cable bracket (A), then disconnect the cables (B) from the top of

the transmission housing. Carefully remove both cables and the bracket
together to avoid bending the cables.



2008 Honda Civic LX

2006-08 TRANSMISSION Manual Transmission (SPFM) 5-Speed) - Civic



































Fig. 11: Identifying Cable Bracket And Cables
Courtesy of AMERICAN HONDA MOTOR CO., INC.



2008 Honda Civic LX

2006-08 TRANSMISSION Manual Transmission (SPFM) 5-Speed) - Civic

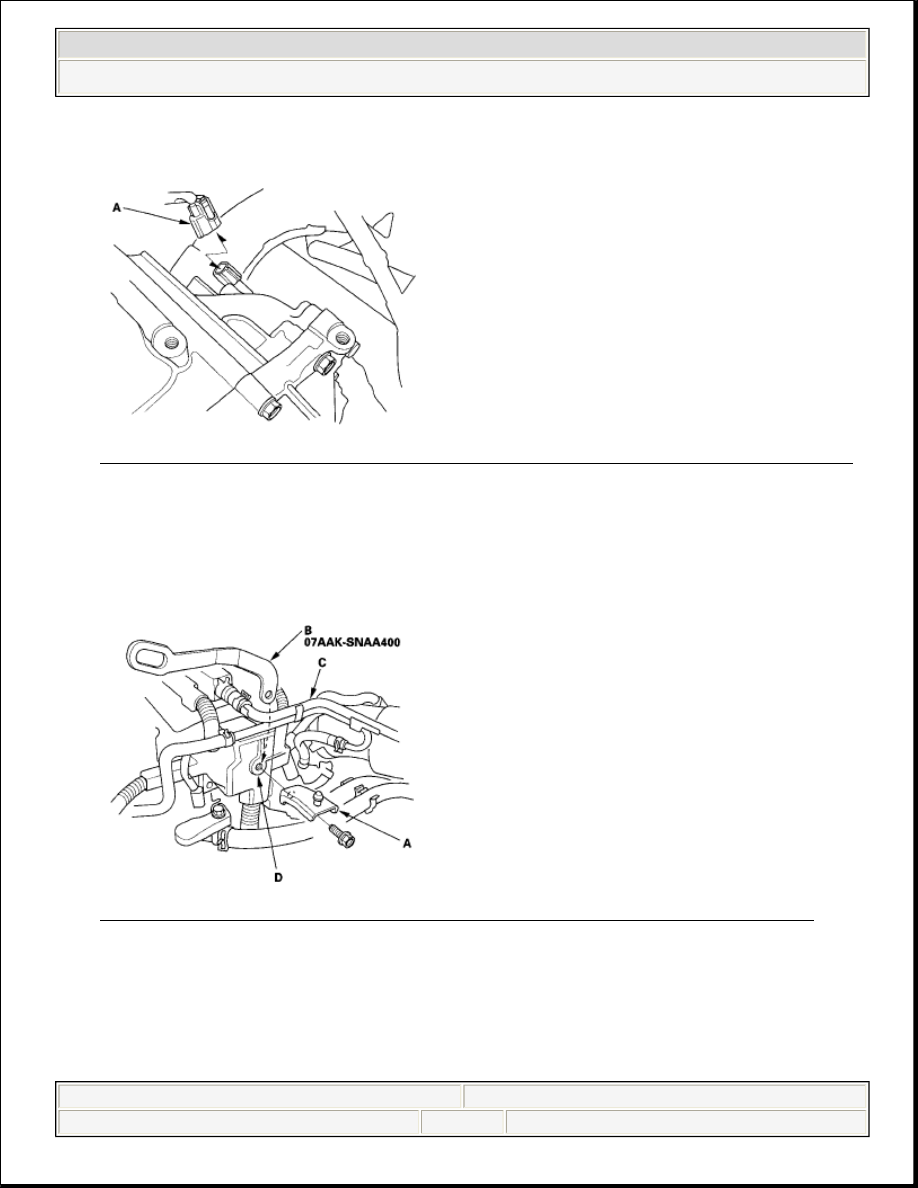

10. Disconnect the output shaft (countershaft) speed sensor connector (A).

Fig. 12: Identifying Output Shaft (Countershaft) Speed Sensor Connector
Courtesy of AMERICAN HONDA MOTOR CO., INC.

11. Remove the air cleaner housing bracket (A), and install support eyelet (B)

behind the breather pipe (C) and down to the threaded hole (D) on the cylinder
head.

Fig. 13: Identifying Air Cleaner Housing Bracket And Support Eyelet
Courtesy of AMERICAN HONDA MOTOR CO., INC.

12. Attach the support eyelet (A) to the cylinder head with the support bolt (B).

Tighten the bolt by hand.
