Fig. 3: Identifying 7P Connector And Ignition Switch

5. Remove the two screws and the ignition switch.
6. Install in the reverse order of removal.
7. After reconnecting the battery, enter the anti-theft code for the audio or the

navigation system, then enter the customer's audio presets, and set the clock.



2008 Honda Civic EX

2006-08 ACCESSORIES AND EQUIPMENT Ignition Switch - Civic

































2006-08 ENGINE

Ignition System (K20Z3) - Civic (Except Si)

COMPONENT LOCATION INDEX



2008 Honda Civic EX

2006-08 ENGINE Ignition System (K20Z3) - Civic (Except Si)





2008 Honda Civic EX

2006-08 ENGINE Ignition System (K20Z3) - Civic (Except Si)

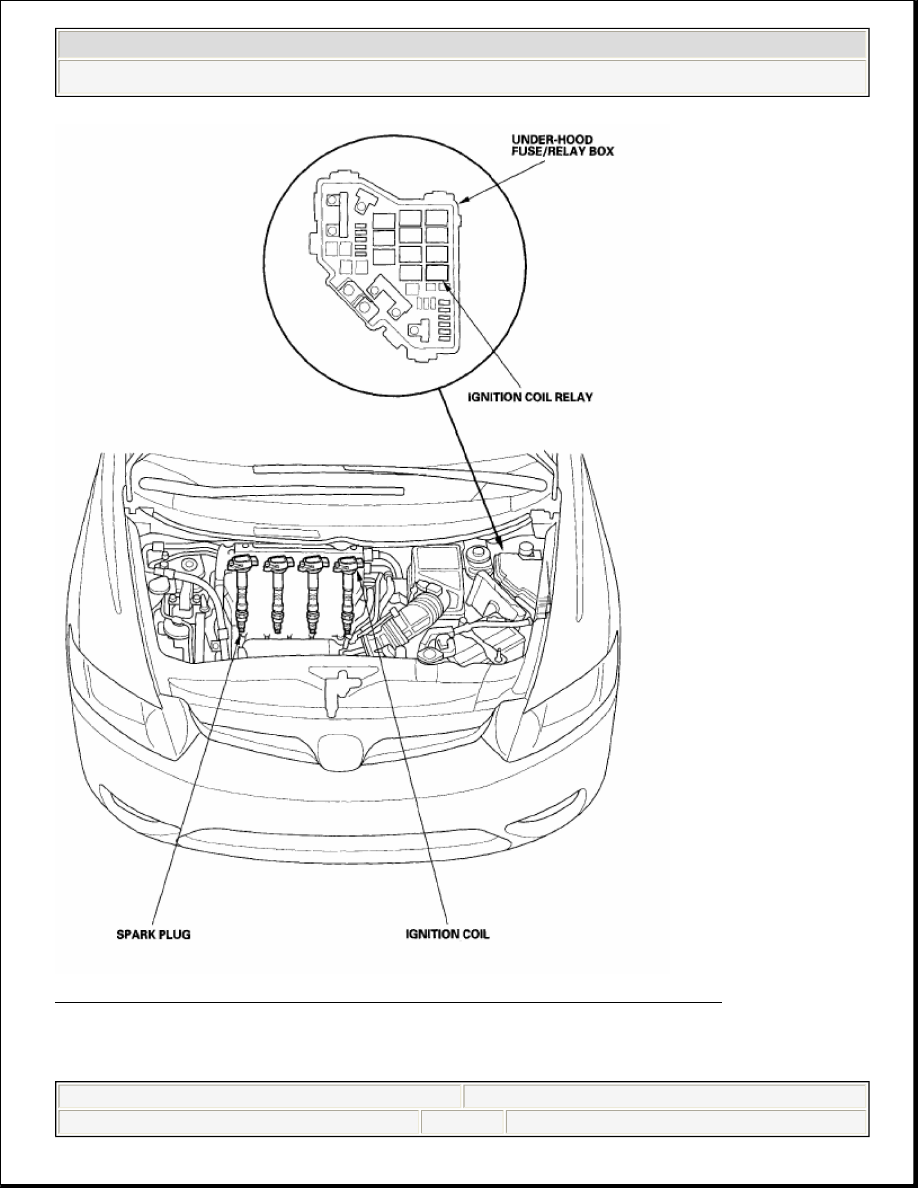

Fig. 1: Identifying Ignition System (K20Z3) Component Location
Courtesy of AMERICAN HONDA MOTOR CO., INC.

CIRCUIT DIAGRAM



2008 Honda Civic EX

2006-08 ENGINE Ignition System (K20Z3) - Civic (Except Si)

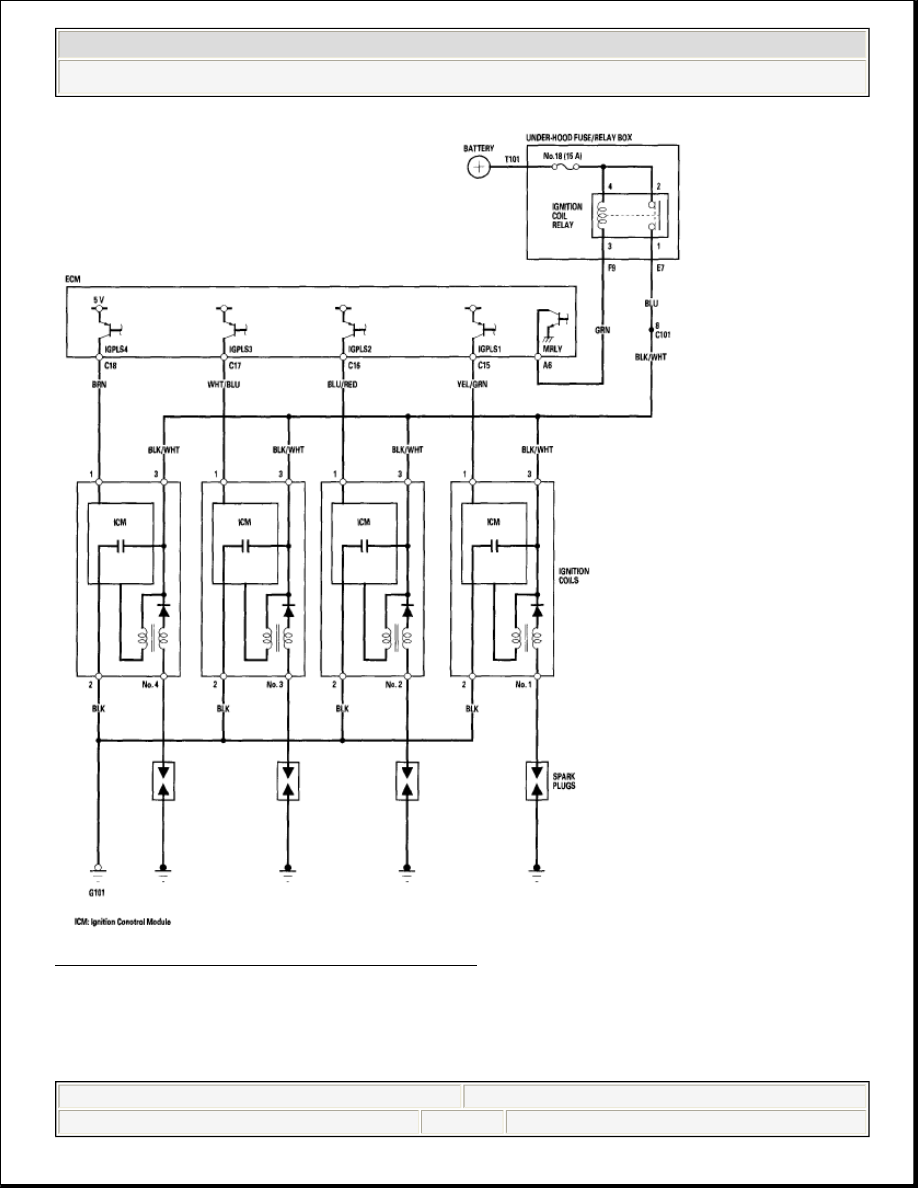

Fig. 2: Ignition System - Circuit Diagram
Courtesy of AMERICAN HONDA MOTOR CO., INC.

IGNITION TIMING INSPECTION



2008 Honda Civic EX

2006-08 ENGINE Ignition System (K20Z3) - Civic (Except Si)
