NO - The battery needs a recharge or replacement, or the charging system
needs to repaired.

9. Turn the ignition switch ON (II).

10. With the gauge control module (tach) 36P connector still connected, check for

voltage between the body ground and the gauge control module (tach) 36P
connector No. 17 terminal.

Is the voltage above 7.5 V?

YES - Replace the gauge control module (tach).

NO - Repair an open or high resistance in the BRN wire between the ignition
switch and the gauge control module (tach).

DTC B1183: GAUGE CONTROL MODULE LOST COMMUNICATION WITH THE EPS CONTROL
UNIT (EPS MESSAGE)

1. Clear the DTCs with the HDS.
2. Turn the ignition switch OFF, and then back ON (II).
3. Wait for 6 seconds or more.
4. Check for DTCs with the HDS.

Is DTC B1183 indicated?

YES - Go to step 5.

NO - Intermittent failure. The gauge control module (tach) is OK at this time.
Check for loose or poor connections.

5. Check for DTCs with the HDS.

Are DTCs B1168, B1169, B1178, and B1187 and indicated at the same time?

YES - Troubleshoot DTC B1178.

NO - Go to step 6.



2008 Honda Civic EX

2006-08 ACCESSORIES & EQUIPMENT Gauges - Civic (All Except Hybrid)



































6. Check for EPS DTCs with the HDS.

Are any DTCs indicated?

YES - Go to the indicated DTC troubleshooting , then recheck.

NO - Go to step 7.

7. Turn the ignition switch OFF.
8. Disconnect the gauge control module (tach) 36P connector.
9. Disconnect the EPS control unit 20P connector.

10. Check for continuity between the gauge control module (tach) 36P connector

No. 1 and No. 19 and EPS control unit 28P connector No. 1 and No. 15
terminals individually.

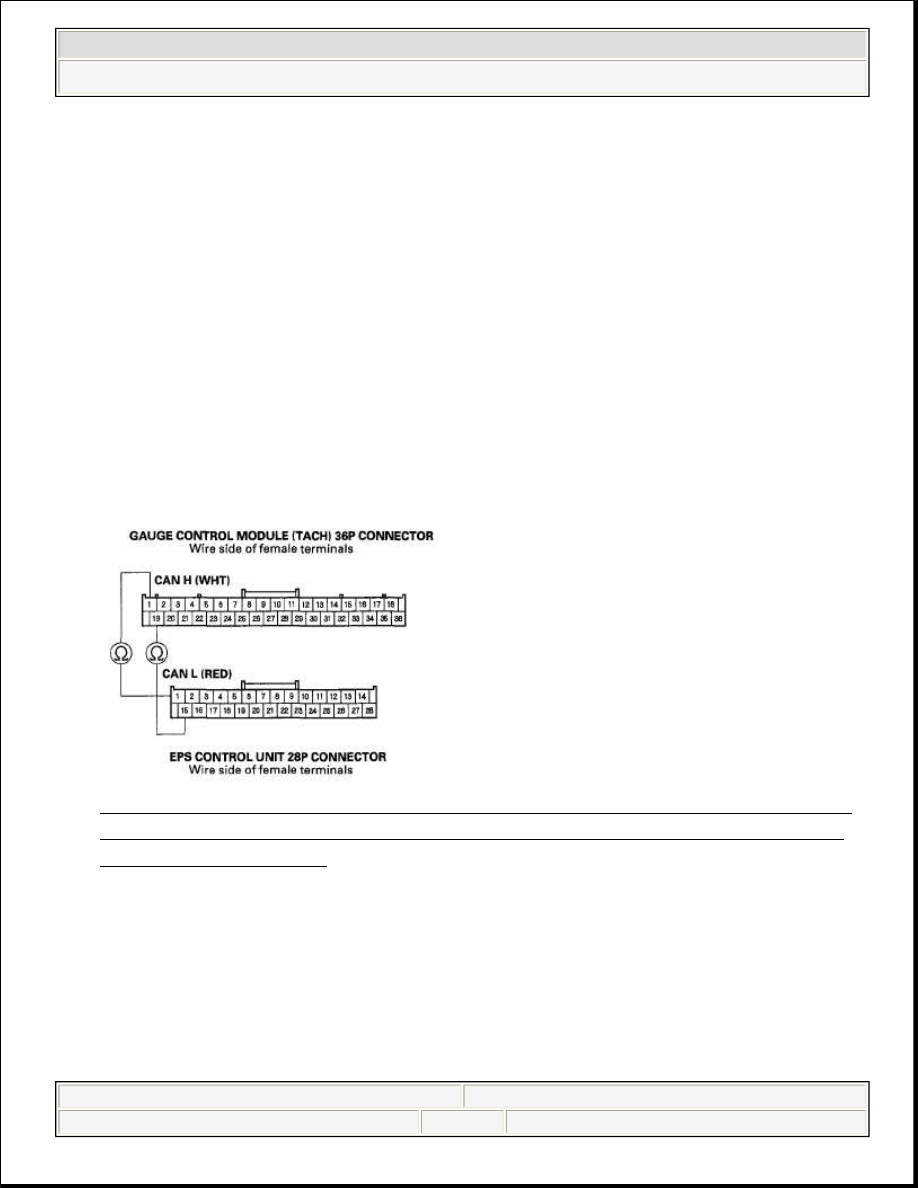

Fig. 19: Checking Continuity Between Gauge Control Module (Tach) 36P
Connector No. 1 And No. 19 And EPS Control Unit 28P Connector No. 1
And No. 15 Terminals

Are there continuity?

YES - Substitute a known-good EPS control unit and recheck. If DTC B1183
is still indicated, replace the gauge control module (tach).

NO - Repair an open in the wire.



2008 Honda Civic EX

2006-08 ACCESSORIES & EQUIPMENT Gauges - Civic (All Except Hybrid)



































GAUGE CONTROL MODULE (TACH) INPUT TEST

1. Turn the ignition switch OFF.
2. Remove the gauge control module (tach) and disconnect the 36P connector

from it (see TACHOMETER ).

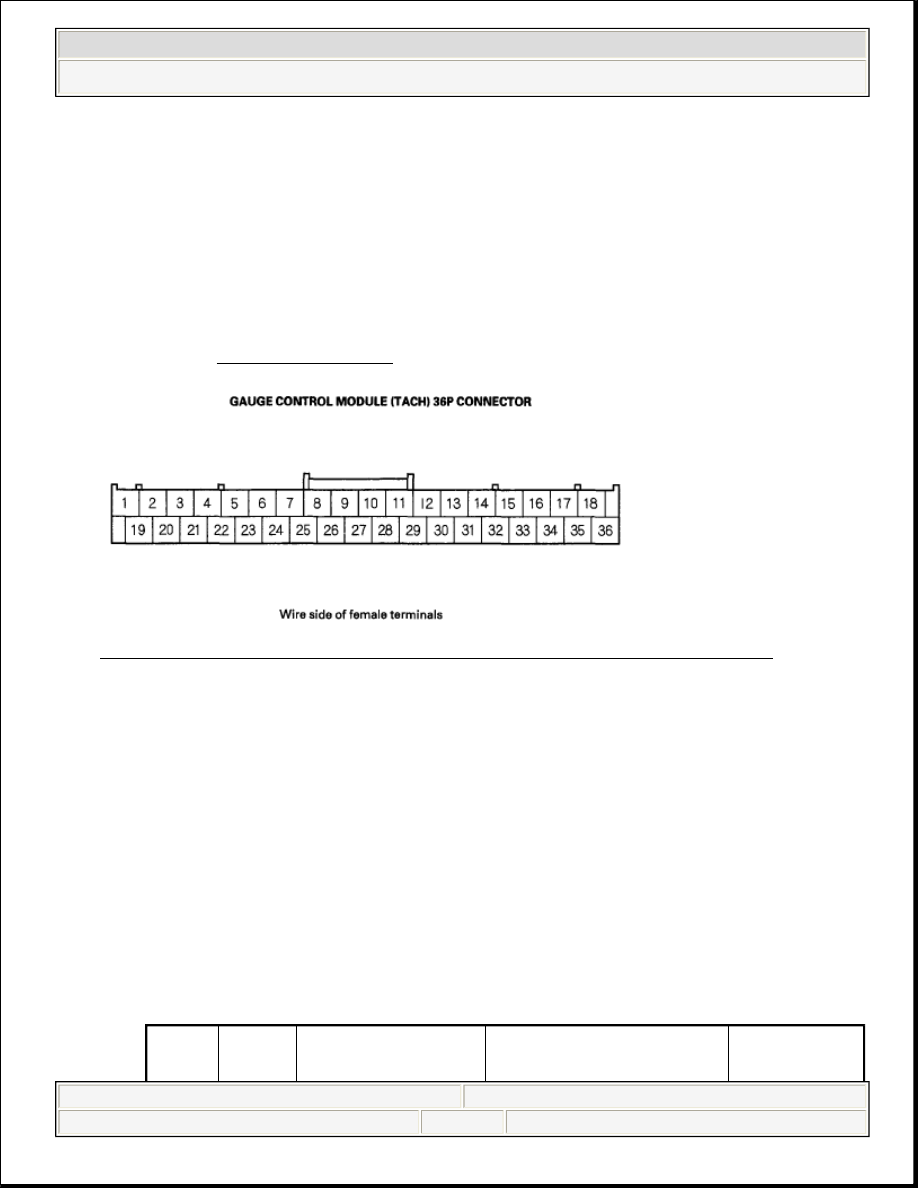

Fig. 20: Identifying Gauge Control Module (Tach) 36P Connector

3. Inspect the connector and socket terminals to be sure they are all making good

contact.

If the terminals are bent, loose or corroded, repair them as necessary, and
recheck the system.

If the terminals are OK, go to step 4.

4. With the connector still disconnected, make these input tests at the connector.

If any test indicates a problem, find and correct the cause, then recheck the
system.

If all the input tests prove OK, go to step 5.

GAUGE CONTROL MODULE (TACH) INPUT TEST
(CONNECTOR DISCONNECTED)

NOTE:

Before testing, do the gauge control module self-diagnosis
procedure, and make sure the B-CAN communication line is
OK.

Possible

cause if



2008 Honda Civic EX

2006-08 ACCESSORIES & EQUIPMENT Gauges - Civic (All Except Hybrid)



































5. Reconnect the connector to the gauge control module (tach), and make these

input tests at the connector.

If any test indicates a problem, find and correct the cause, then recheck the
system.

If all the input tests prove OK, the gauge control module (tach) must be
faulty; replace it.

GAUGE CONTROL MODULE (TACH) INPUT TEST

Cavity Wire

Test condition

Test: Desired result

result is not

obtained

20 [2]

LT

GRN

[GRY]

Under all
conditions
(disconnect the
gauge control
module (speedo)
12P connector)

Check for continuity
between the No. 20
terminal and gauge
control module (speedo)
12P connector No. 7
terminal: There should
be continuity.

An open in
the wire

Check for continuity:

There should be no

continuity.

A short to
ground in the
wire

13

RED

[BLU]

Combination light
switch ON

Attach to ground: The
illuminations of the
steering wheel switches
come on full bright.

Faulty
LEDs

An open
in the
wire

14

RED

Combination light
switch ON

Attach to ground: The
illuminations of the dash
lights, the audio unit,
and the heater control
panel/HVAC control
unit lights come on full
bright.

Faulty
LEDs

An open
in the
wire

[ ] :2-door
