Honda Civic. Manual - part 701

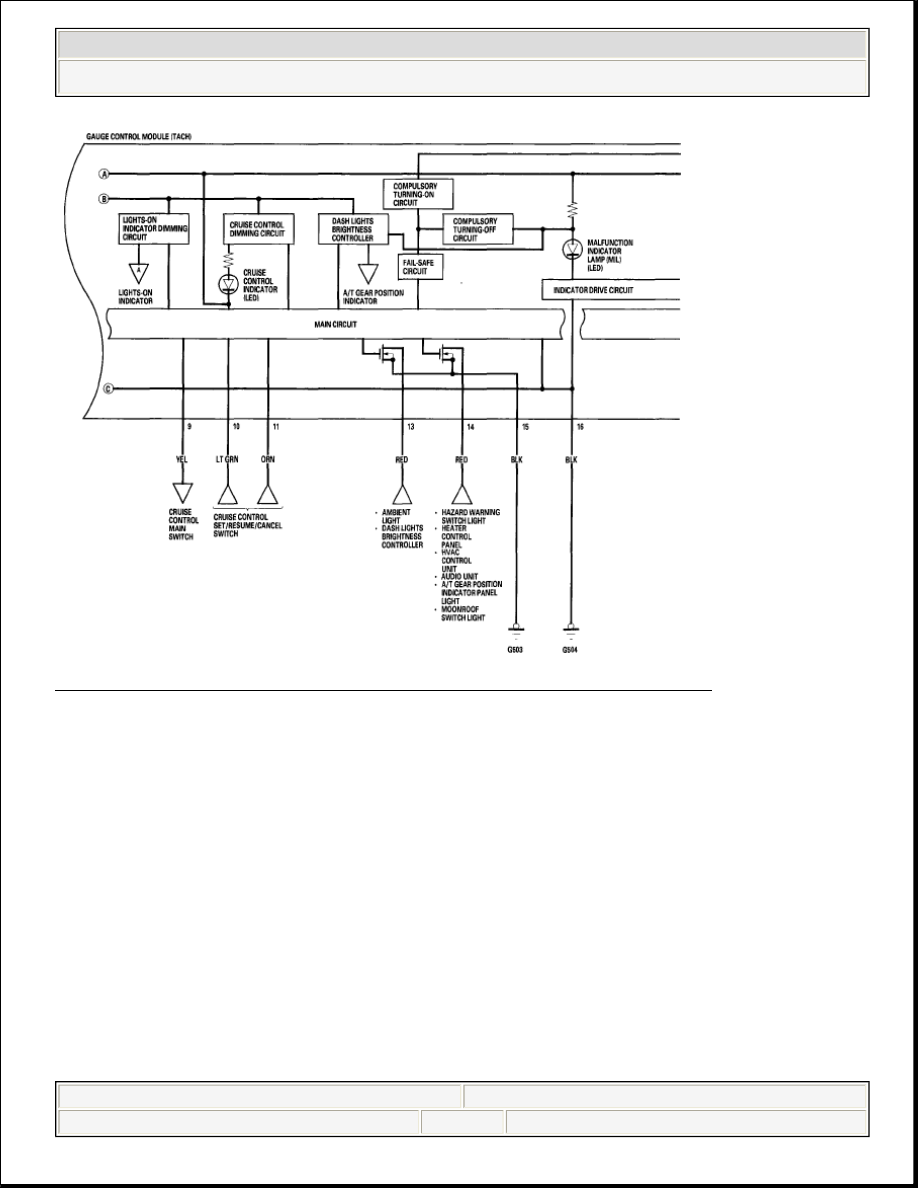

Fig. 9: Circuit Diagram - Gauge Control Module (Tach) (3 Of 5)



2008 Honda Civic EX

2006-08 ACCESSORIES & EQUIPMENT Gauges - Civic (All Except Hybrid)

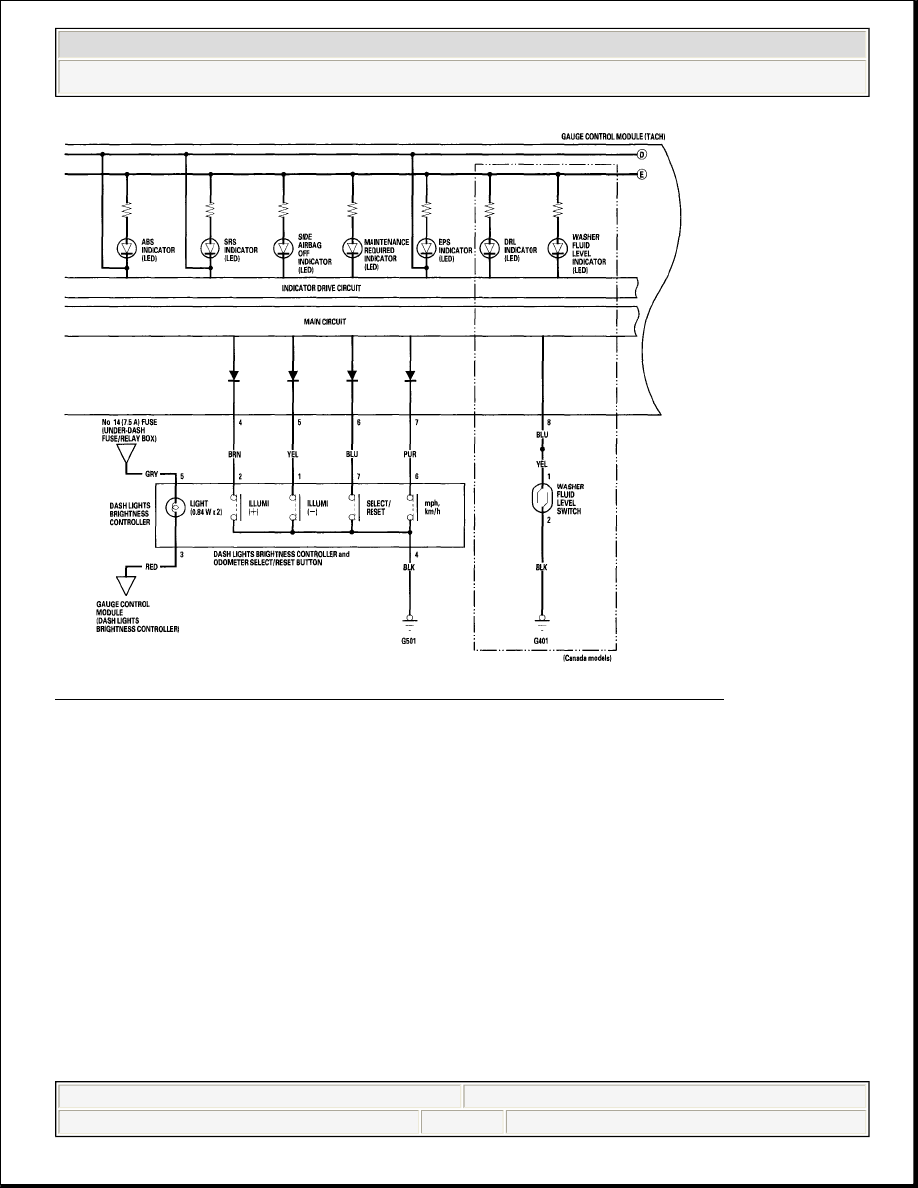

Fig. 10: Circuit Diagram - Gauge Control Module (Tach) (4 Of 5)



2008 Honda Civic EX

2006-08 ACCESSORIES & EQUIPMENT Gauges - Civic (All Except Hybrid)

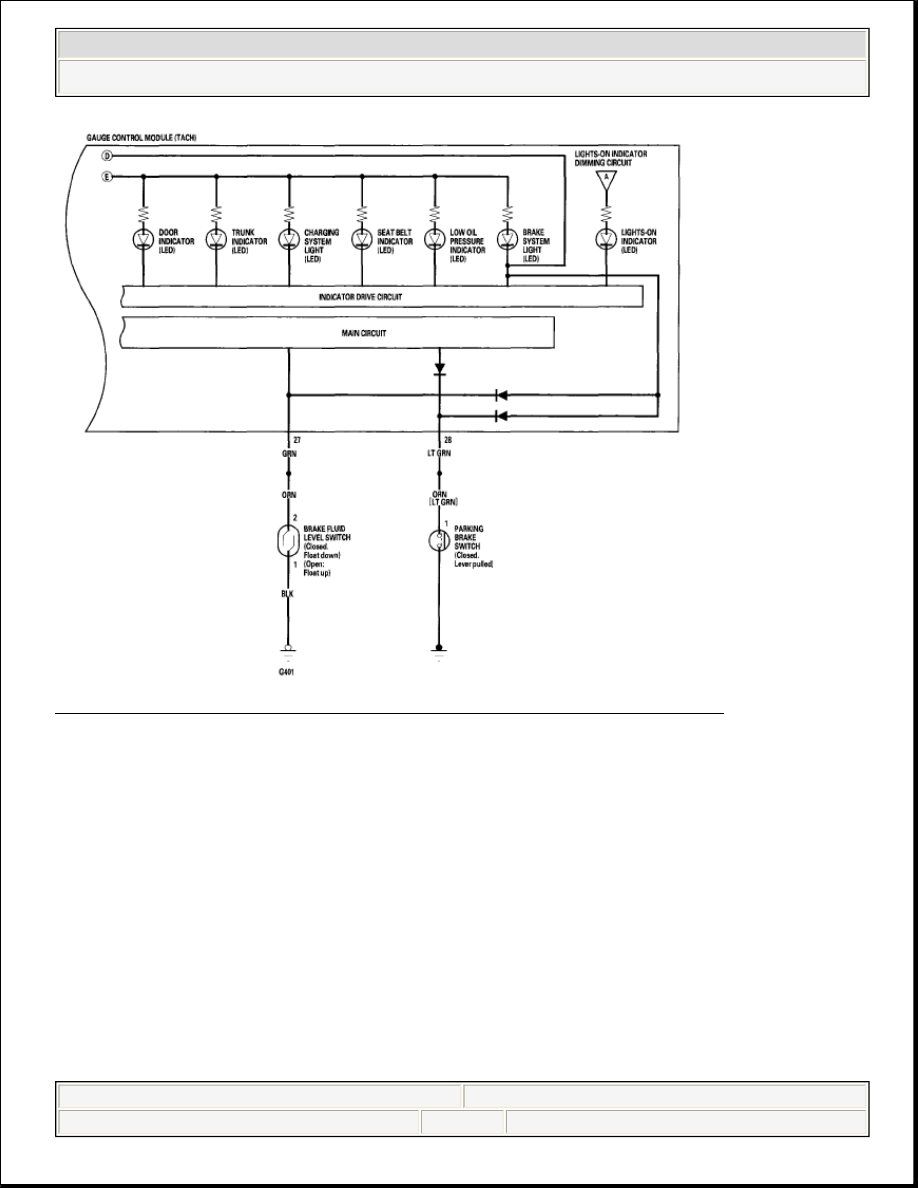

Fig. 11: Circuit Diagram - Gauge Control Module (Tach) (5 Of 5)

CIRCUIT DIAGRAM - DASH LIGHTS BRIGHTNESS CONTROLLER



2008 Honda Civic EX

2006-08 ACCESSORIES & EQUIPMENT Gauges - Civic (All Except Hybrid)

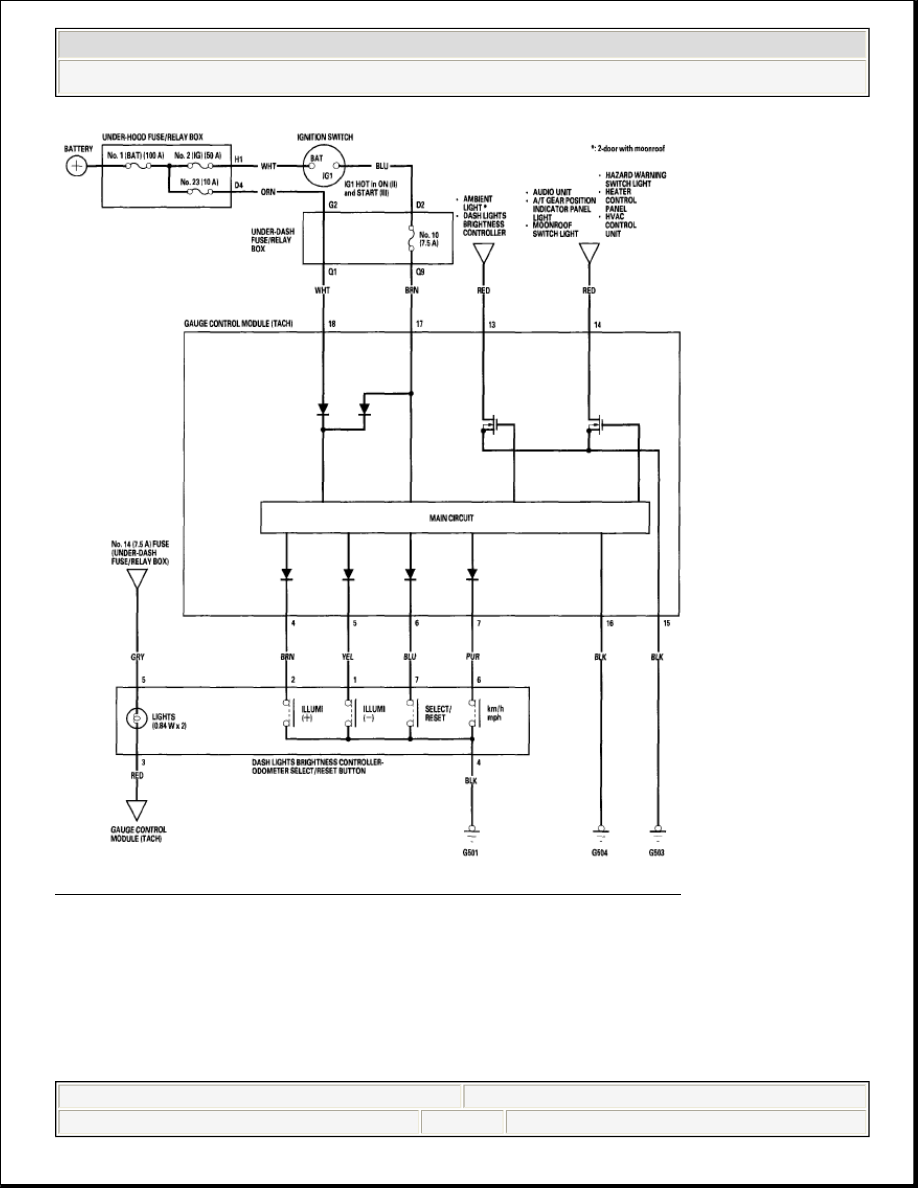

Fig. 12: Circuit Diagram - Dash Lights Brightness Controller

CIRCUIT DIAGRAM - GAUGE CONTROL MODULE (SPEEDO)



2008 Honda Civic EX

2006-08 ACCESSORIES & EQUIPMENT Gauges - Civic (All Except Hybrid)
