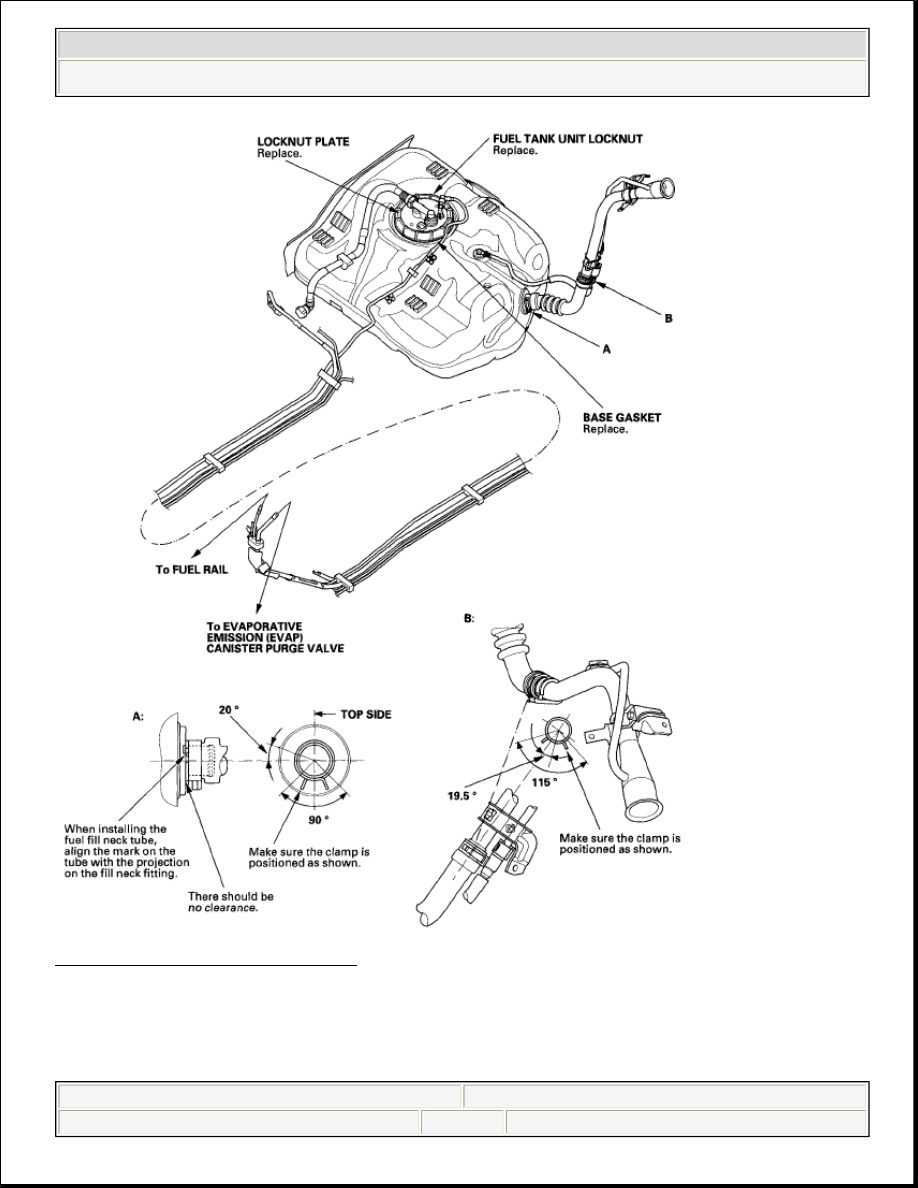

Fig. 35: Checking All Clamps
Courtesy of AMERICAN HONDA MOTOR CO., INC.

FUEL LINE/QUICK-CONNECT FITTING PRECAUTIONS



2008 Honda Civic GX

2006-08 ENGINE PERFORMANCE Fuel Supply System (R18A1) - Civic (Except Hybrid)



































The fuel line/quick-connect fittings (A), (B), (C), and (D) connect the fuel rail (E)
to the fuel feed hose (F), the fuel feed hose to the fuel line (G), the fuel line (H) to
the fuel tank unit (I), the fuel vapor line (J) to the EVAP canister (K), and the fuel
tank vapor recirculation tube (L) to the fuel fill pipe (M). When removing or
installing the fuel feed hose, the fuel tank unit, or the fuel tank, it is necessary to
disconnect or connect the quick-connect fittings. Pay attention to the following:

The fuel feed hoses, fuel line, and quick-connect fittings are not heat-resistant;
be careful not to damage them during welding or other heat-generating
procedures.

The fuel feed hoses, fuel line, and quick-connect fittings are not acid-proof; do
not touch them with a shop towel that was used for wiping battery electrolyte.
Replace them if they come in contact with electrolyte or something similar.

When connecting or disconnecting the fuel feed hoses, fuel line, and quick-
connect fittings, be careful not to bend or twist them excessively. Replace them
if they are damaged.



2008 Honda Civic GX

2006-08 ENGINE PERFORMANCE Fuel Supply System (R18A1) - Civic (Except Hybrid)





































2008 Honda Civic GX

2006-08 ENGINE PERFORMANCE Fuel Supply System (R18A1) - Civic (Except Hybrid)

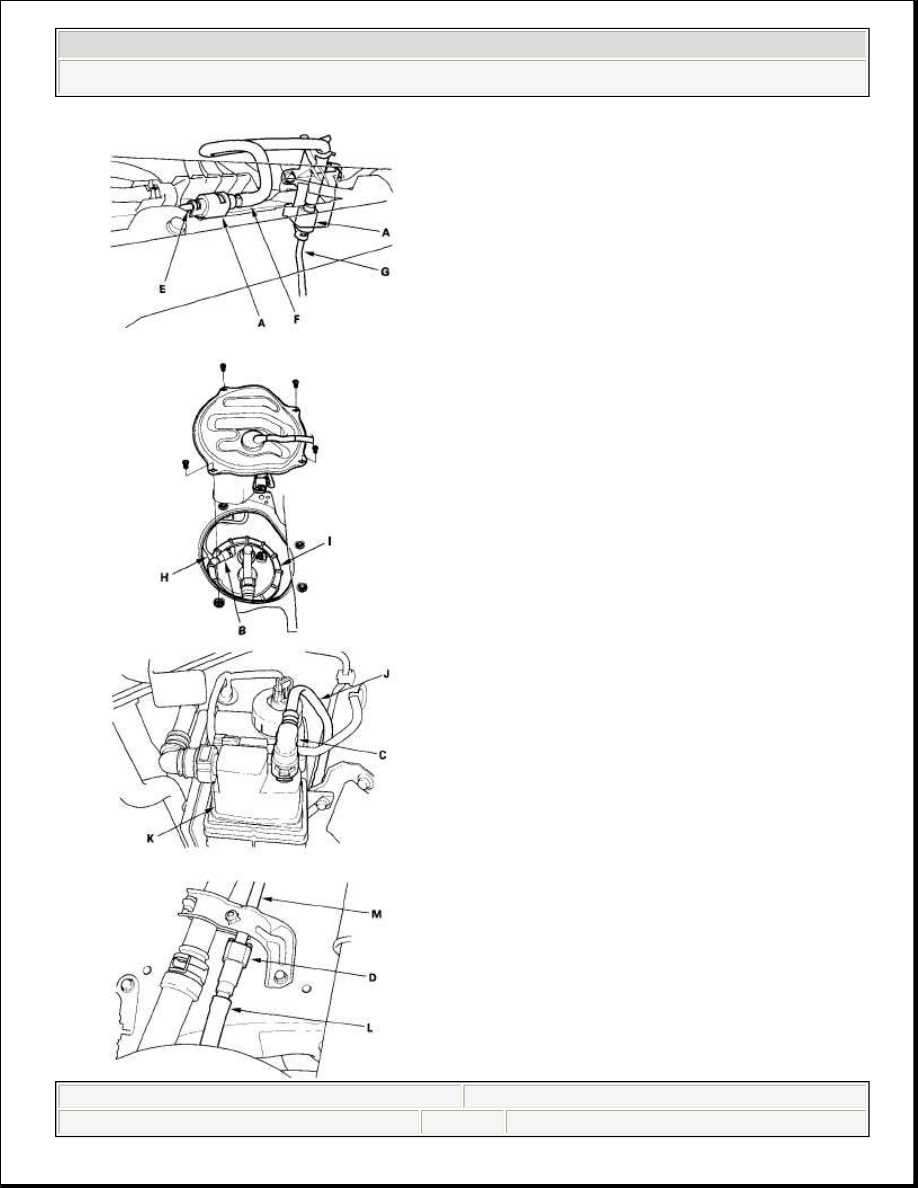

Fig. 36: Precautions For Fuel Line/Quick-Connect Fitting
Courtesy of AMERICAN HONDA MOTOR CO., INC.

A disconnected quick-connect fitting can be reconnected, but the retainer on the
mating line cannot be reused once it has been removed from the line. Replace the
retainer when:

replacing the fuel rail.

replacing the fuel line.

replacing the fuel pump.

replacing the fuel filter.

replacing the fuel gauge sending unit.

replacing the EVAP purge line.

replacing the EVAP canister.

replacing the fuel tank.

replacing the fuel fill pipe.

it has been removed from the line.

it is damaged.

FUEL LINE/QUICK-CONNECT FITTING

FUEL LINE/QUICK-CONNECT FITTING REMOVAL

1. Relieve the fuel pressure (see FUEL PRESSURE RELIEVING ).

Location

Manufacturer

Retainer color

Line diameter

A

Tokai

Green

0.25 in. (6.3 mm)

B

Sanoh

White

0.4 in. (9.5 mm)

C

Sanoh

White

0.5 in. (12 mm)

D

Tokai

Natural

0.5 in. (12 mm)

NOTE:

Before you work on the fuel lines and fittings, read the
"Fuel Line/Quick-Connect Fitting Precautions" (see FUEL
LINE/QUICK-CONNECT FITTING PRECAUTIONS ).



2008 Honda Civic GX

2006-08 ENGINE PERFORMANCE Fuel Supply System (R18A1) - Civic (Except Hybrid)
