and the vacuum pump/gauge 0-30 in.Hg, to the EVAP canister purge valve as
shown.

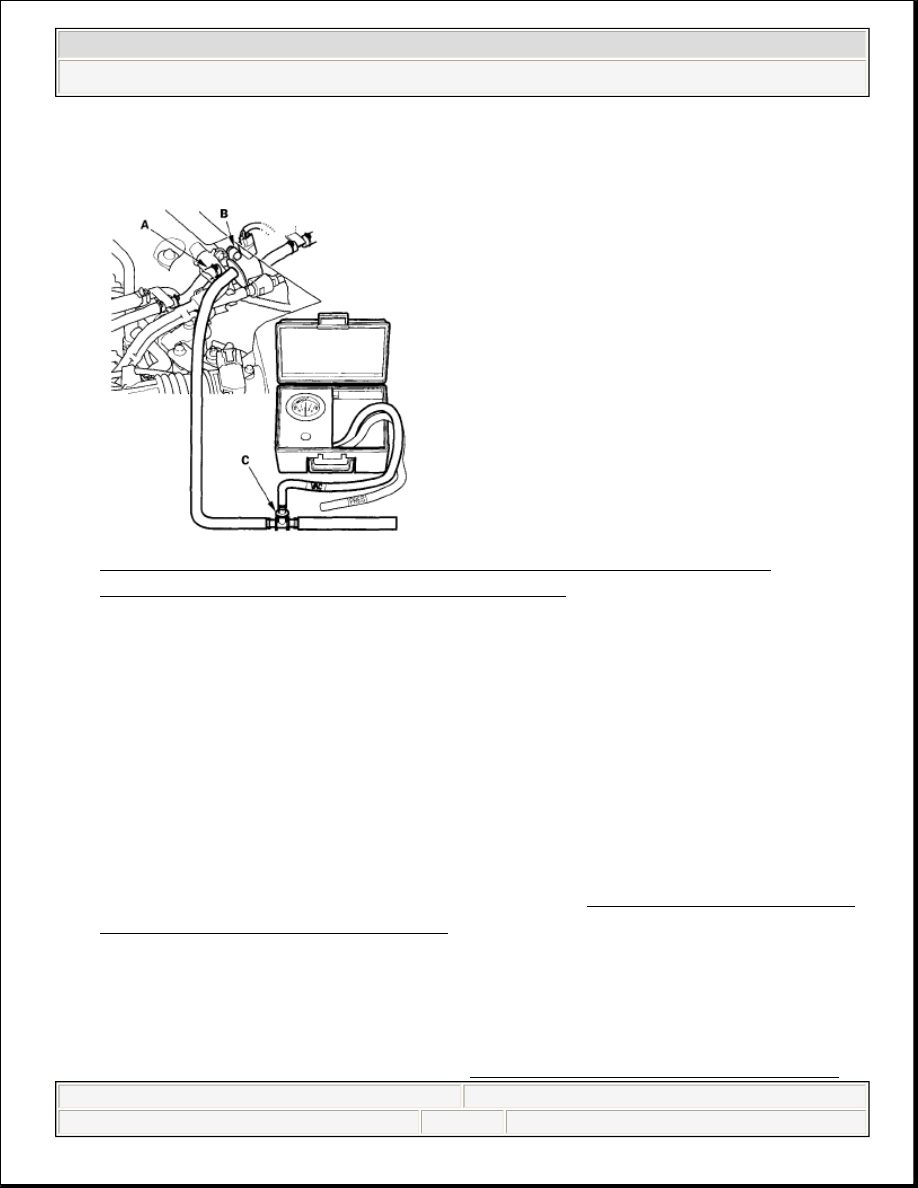

Fig. 42: Connecting T-Fitting From Vacuum Gauge And Vacuum
Pump/Gauge To EVAP Canister Purge Valve
Courtesy of AMERICAN HONDA MOTOR CO., INC.

9. Turn the ignition switch ON (II).

10. Apply about 2 kPa (0.6 in.Hg, 15 mmHg) of vacuum to the hose.
11. Select the EVAP PCS ON in the INSPECTION MENU with the HDS.

Does the vacuum release momentary?

YES - Check for blockage at the EVAP canister purge line between EVAP
canister purge valve and the EVAP canister, then go to step 12.

NO - Replace the EVAP canister purge valve (see EVAP CANISTER VENT
SHUT VALVE REPLACEMENT ), then go to step 12.

12. Reconnect all hoses.
13. Turn the ignition switch ON (II).
14. Reset the PCM with the HDS.
15. Do the PCM idle learn procedure (see ECM IDLE LEARN PROCEDURE ).



2008 Honda Civic EX

2006-08 ENGINE PERFORMANCE EVAP System (K20Z3) - Civic (Except GX & Si)



































16. Start the engine. Hold the engine speed at 3,000 rpm without load (in Park or

neutral) until a radiator fan comes on, then let it idle for 1 minute.

17. Test drive at 45 mph (72 km/h) for 1 minute or more.

Does the fuel cap message come on?

YES - Go to step 1 and recheck.

NO - Troubleshooting is complete.

EVAP CANISTER REPLACEMENT

1. Remove the cover (A).

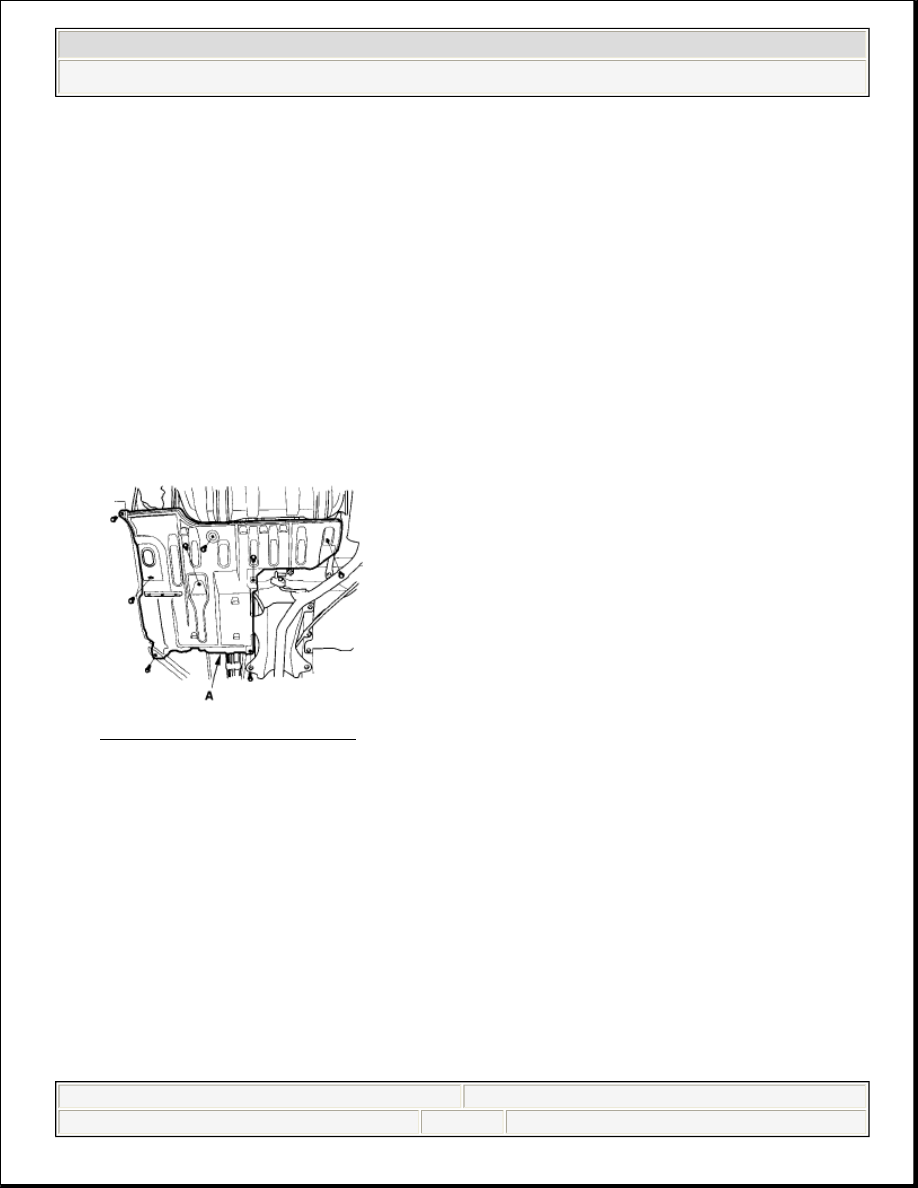

Fig. 43: Removing Cover
Courtesy of AMERICAN HONDA MOTOR CO., INC.

2. Remove the EVAP canister guard pipe (A).



2008 Honda Civic EX

2006-08 ENGINE PERFORMANCE EVAP System (K20Z3) - Civic (Except GX & Si)



































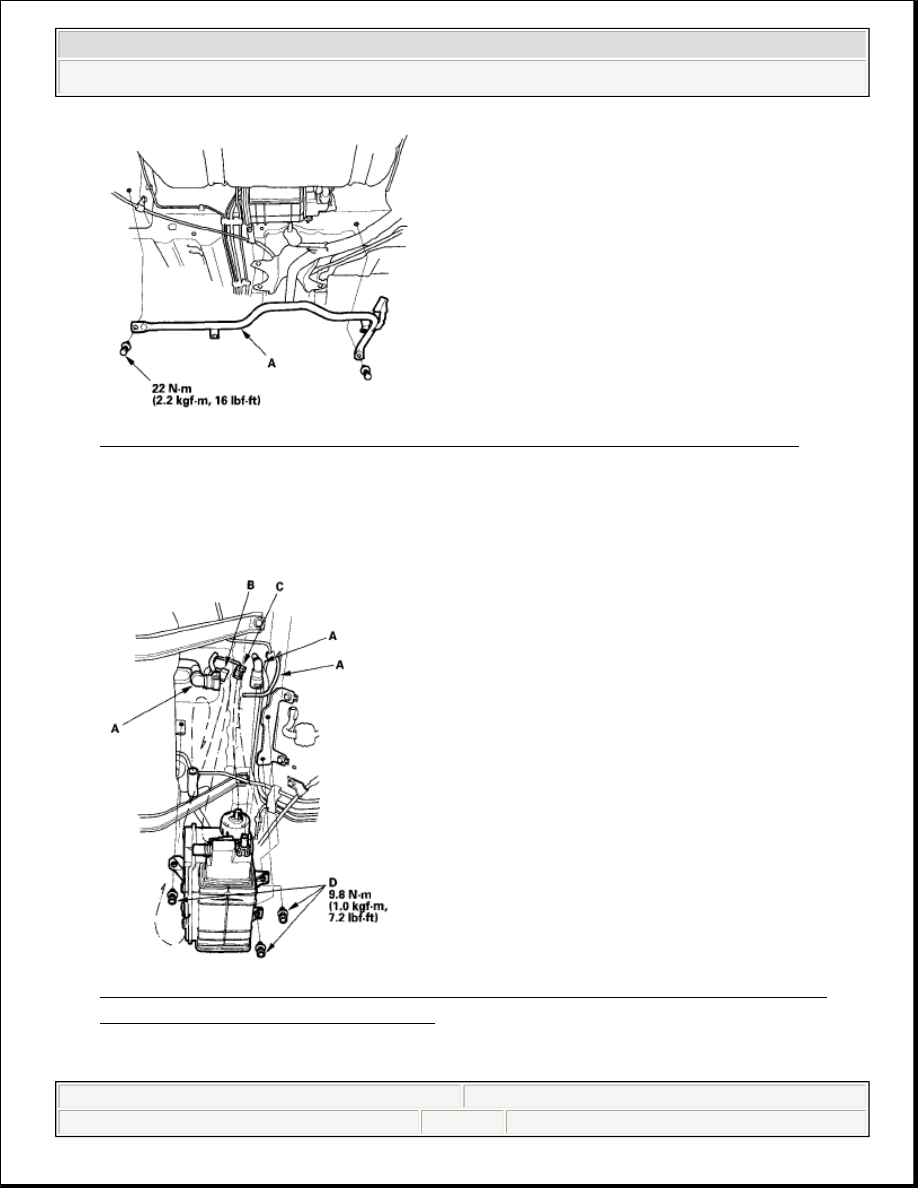

Fig. 44: Removing EVAP Canister Guard Pipe (With Specifications)
Courtesy of AMERICAN HONDA MOTOR CO., INC.

3. Remove the hoses (A), the FTP sensor connector (B), the EVAP canister vent

shut valve connector (C) and the bolts (D).

Fig. 45: Removing Hoses, FTP Sensor Connector, EVAP Canister Vent
Shut Valve Connector And Bolts
Courtesy of AMERICAN HONDA MOTOR CO., INC.



2008 Honda Civic EX

2006-08 ENGINE PERFORMANCE EVAP System (K20Z3) - Civic (Except GX & Si)



































4. Remove the EVAP canister.
5. Remove the cap (A).

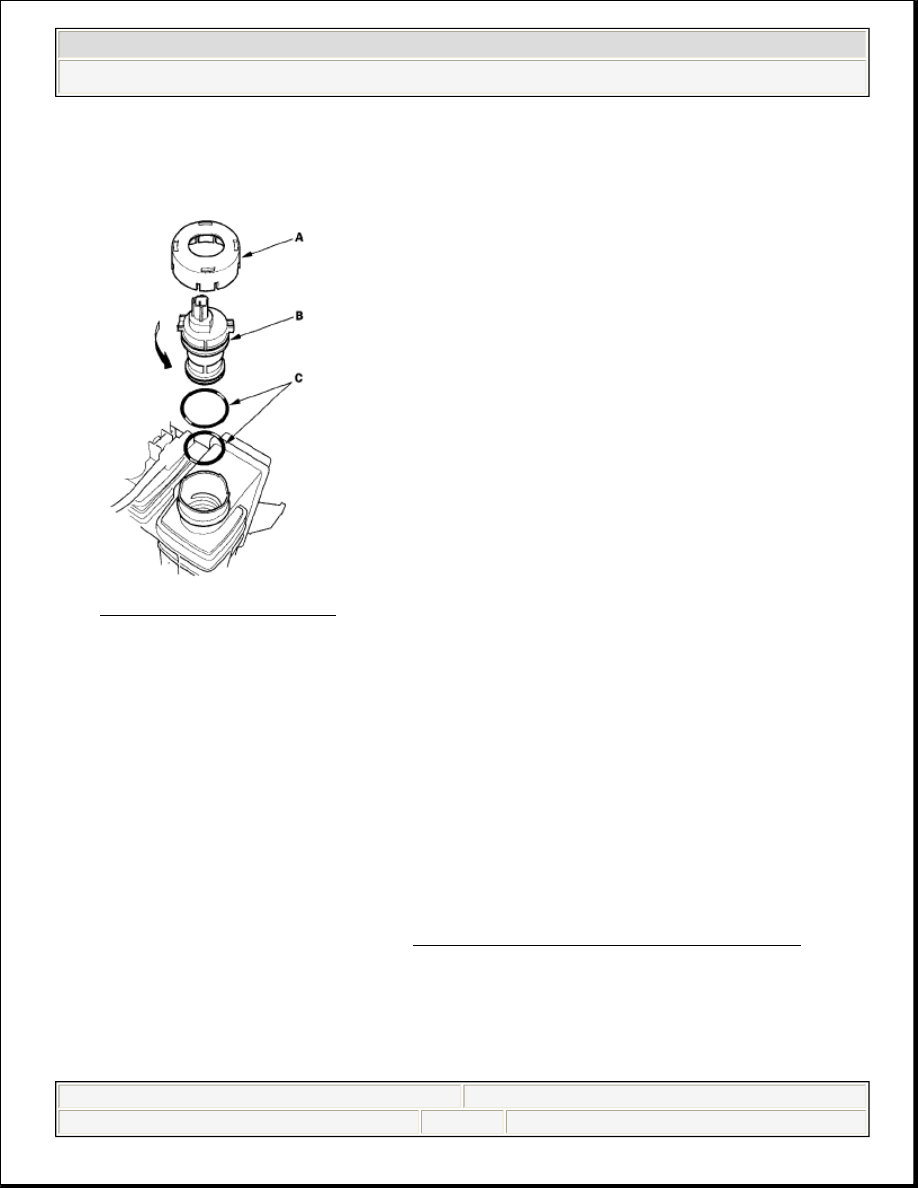

Fig. 46: Removing Cap
Courtesy of AMERICAN HONDA MOTOR CO., INC.

6. Remove the EVAP canister vent shut valve (B).
7. Install the EVAP canister vent shut valve on the new EVAP canister with new

O-rings (C).

8. Install the parts in the reverse order of removal.

FTP SENSOR REPLACEMENT

1. Remove the cover (see step 1 in EVAP CANISTER REPLACEMENT ).
2. Disconnect the FTP sensor connector (A).

NOTE:

Do not coat the O-rings with oil.
