1. Turn the ignition switch ON (II).
2. Clear the DTC with the HDS.
3. Do the EVAP FUNCTION TEST in the INSPECTION MENU with the HDS.

Is the result OK?

YES - Intermittent failure, the system is OK at this time. Check for poor
connections or loose terminals at the FTP sensor, the EVAP canister purge
valve, the EVAP canister vent shut valve, and the ECM.

NO - Go to step 4.

4. Turn the ignition switch OFF.
5. Replace the EVAP canister purge valve (see EVAP CANISTER VENT

SHUT VALVE REPLACEMENT ).

6. Turn the ignition switch ON (II).
7. Reset the ECM with the HDS.
8. Do the ECM idle learn procedure (see ECM IDLE LEARN PROCEDURE ).
9. Do the EVAP FUNCTION TEST in the INSPECTION MENU with the HDS.

Is the result OK?

YES - Troubleshooting is complete.

NO - Check for poor connections or loose terminals at the FTP sensor, the
EVAP canister purge valve, the EVAP canister vent shut valve, and the ECM,
then go to step 1.

DTC P0497: EVAP SYSTEM LOW PURGE FLOW DETECTED ('06 MODEL)

Special Tools Required

Vacuum/pressure gauge, 0-4 in.Hg, 07JAZ-001000B

Vacuum pump/gauge, 0-30 in.Hg, Snap-on YA4000A or equivalent,
commercially available



2008 Honda Civic EX

2006-08 ENGINE PERFORMANCE EVAP System (K20Z3) - Civic (Except GX & Si)



































1. Check the fuel fill cap installation (The cap must say "TIGHTEN TO CLICK".

The cap should tighten 1/4 turn after it is tight.).

Is the fuel fill cap installed and properly tightened?

YES - Go to step 2.

NO - Properly install the fuel fill cap, then go to step 23.

2. Turn the ignition switch ON (II).
3. Clear the DTC with the HDS.
4. Do the EVAP FUNCTION TEST in the INSPECTION MENU with the HDS.

Is the result OK?

YES - Intermittent failure, the system is OK at this time. Check for poor
connections or loose terminals at the FTP sensor, the EVAP canister purge
valve, or the EVAP canister vent shut valve and the ECM.

NO - Go to step 5.

5. Check for a loose or damaged EVAP canister purge line between the intake

manifold and the EVAP canister purge valve.

Is the line OK?

YES - Go to step 6.

NO - Reconnect or repair the EVAP canister purge line, then go to step 23.

6. Disconnect the vacuum hose (A) from the EVAP canister purge valve (B) in

the engine compartment, and connect a T-fitting (C) from the vacuum gauge

NOTE:

Before you troubleshoot, record all freeze data and any on-
board snapshot, and review the general troubleshooting
information (see GENERAL TROUBLESHOOTING
INFORMATION ).



2008 Honda Civic EX

2006-08 ENGINE PERFORMANCE EVAP System (K20Z3) - Civic (Except GX & Si)



































and the vacuum pump/gauge, 0-30 in.Hg, to the vacuum hose as shown.

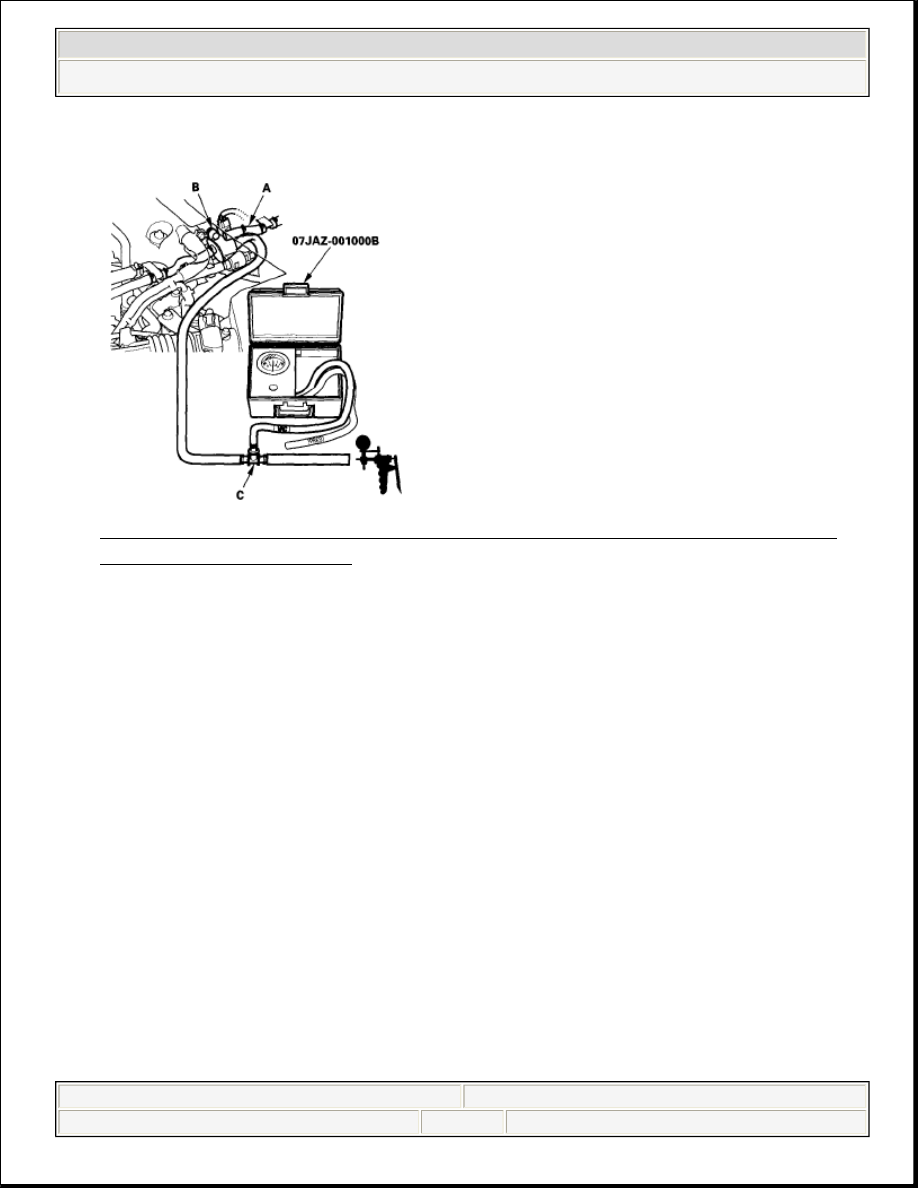

Fig. 24: Disconnecting Vacuum Hose From EVAP Canister Purge Valve
In Engine Compartment
Courtesy of AMERICAN HONDA MOTOR CO., INC.

7. Select EVAP PCS ON in the INSPECTION MENU with the HDS.
8. Slowly apply about 0.6 in.Hg (15 mmHg) of vacuum to the hose.

Does it hold vacuum?

YES - Replace the EVAP canister purge valve, then go to step 22.

NO - Go to step 9.

9. Reconnect the vacuum hose to the EVAP canister purge valve.

10. Disconnect the vacuum hose from the purge line (at the EVAP canister side),

and connect a T-fitting (A) from the vacuum gauge and the vacuum
pump/gauge, 0-30 in.Hg, to the hose as shown.



2008 Honda Civic EX

2006-08 ENGINE PERFORMANCE EVAP System (K20Z3) - Civic (Except GX & Si)



































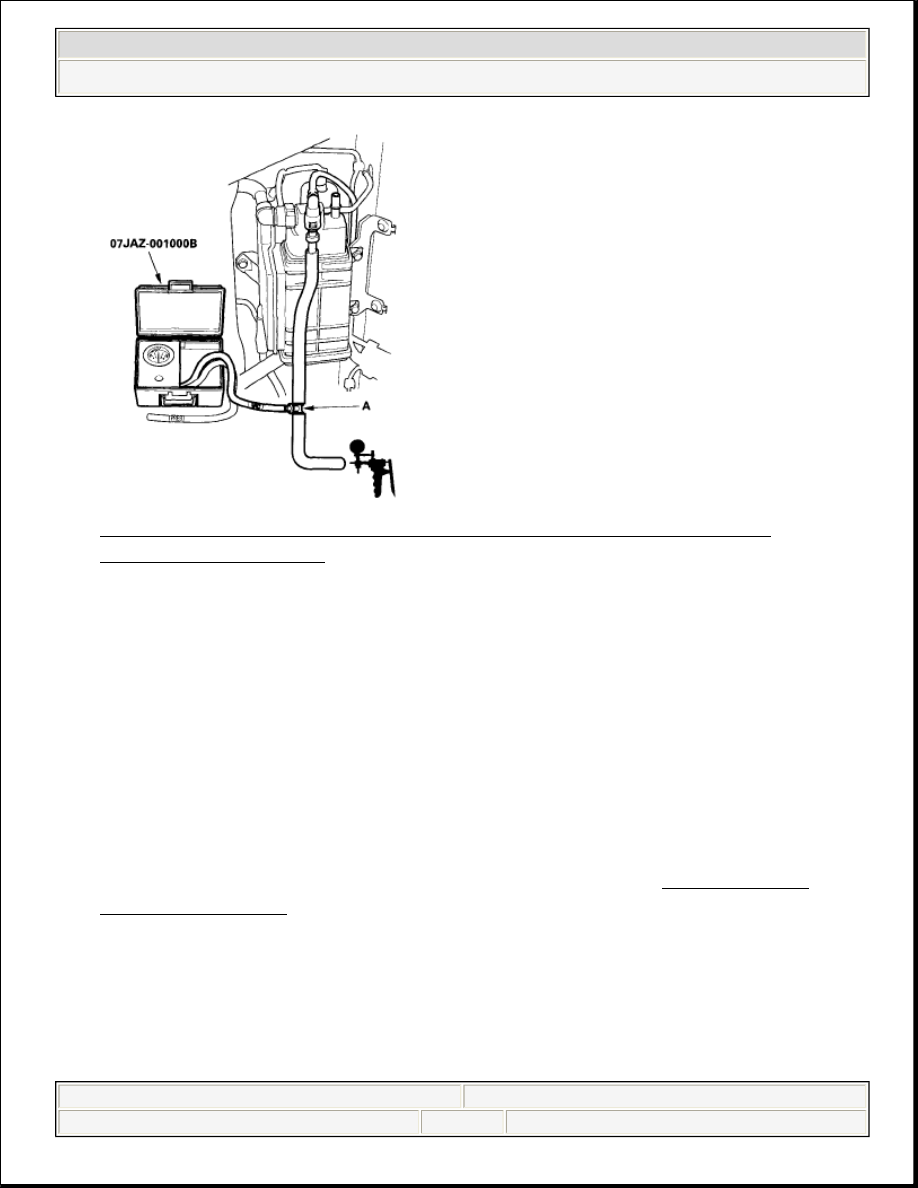

Fig. 25: Connecting T-Fitting From Vacuum Gauge And Vacuum
Pump/Gauge To Hose
Courtesy of AMERICAN HONDA MOTOR CO., INC.

11. Select EVAP PCS ON in the INSPECTION MENU with the HDS.
12. Slowly apply about 2 kPa (0.6 in.Hg, 15 mmHg) of vacuum to the hose.

Does it hold vacuum?

YES - Check for a restrictied EVAP canister purge line between the EVAP
canister purge valve and the EVAP canister, then go to step 22.

NO - Go to step 13.

13. Remove the FTP sensor with its connector connected (see FTP SENSOR

REPLACEMENT ).

14. Connect a T-fitting (A) from the vacuum pump/gauge, 0-30 in.Hg, and the

vacuum pump to the FTP sensor (B) as shown.



2008 Honda Civic EX

2006-08 ENGINE PERFORMANCE EVAP System (K20Z3) - Civic (Except GX & Si)
