the snap rings carefully so they do not go flying or get lost. Wear eye
protection.

Fig. 34: Removing Both Snap Rings
Courtesy of AMERICAN HONDA MOTOR CO., INC.

4. Heat the piston and connecting rod assembly to about 158°F (70°C), then

remove the piston pin.

Fig. 35: Heating Piston And Connecting Rod Assembly
Courtesy of AMERICAN HONDA MOTOR CO., INC.

Inspection

NOTE:

Inspect the piston, piston pin, and connecting rod when
they are at room temperature.



2008 Honda Civic GX

2006-08 ENGINE Engine Block - Civic (Except Hybrid)



































1. Measure the diameter of the piston pin.

Piston Pin Diameter

Standard (New): 19.960-19.964 mm (0.7858-0.7860 in.)

Service Limit: 19.960 mm (0.7858 in.)

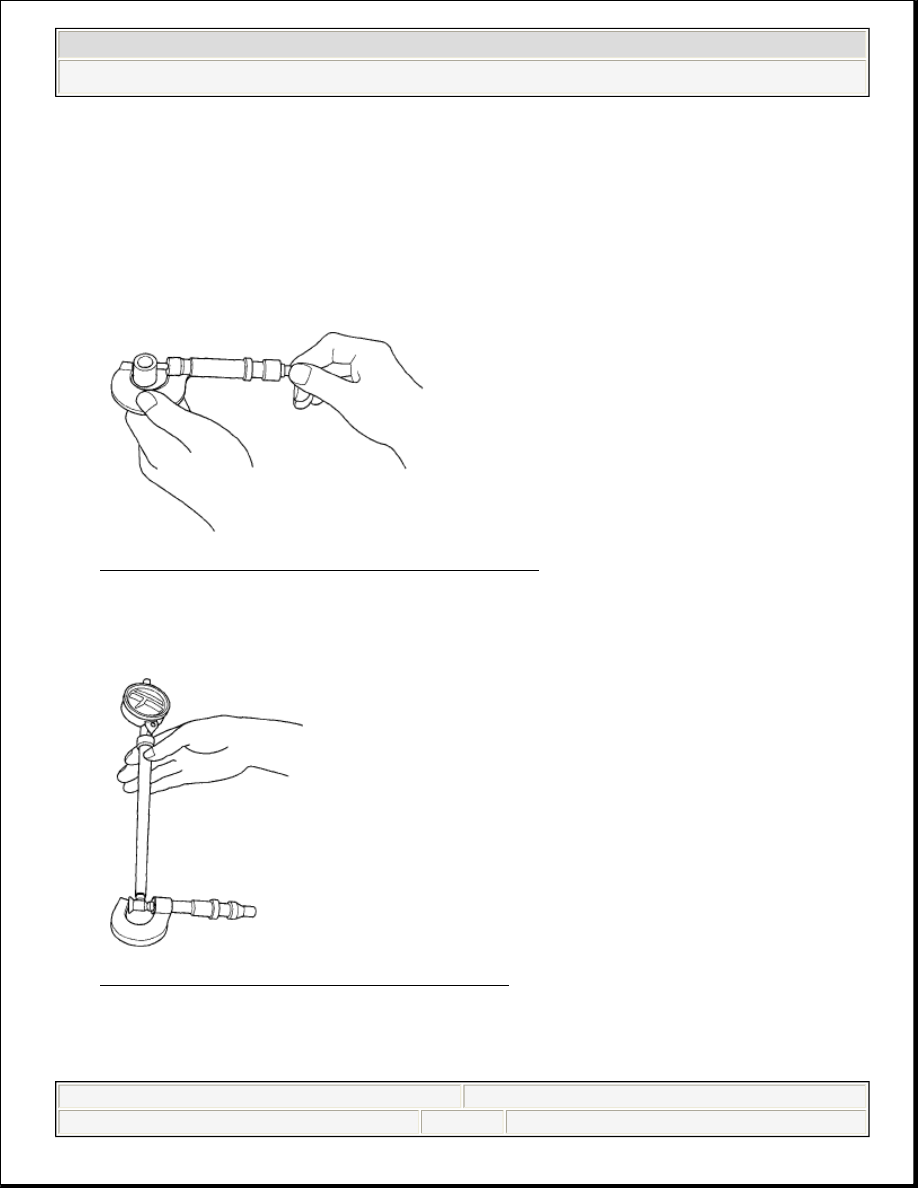

Fig. 36: Measuring Diameter Of Piston Pin
Courtesy of AMERICAN HONDA MOTOR CO., INC.

2. Zero the dial indicator to the piston pin diameter.

Fig. 37: Identifying Piston Pin Diameter
Courtesy of AMERICAN HONDA MOTOR CO., INC.

3. Check the difference between the piston pin diameter and piston pin hole



2008 Honda Civic GX

2006-08 ENGINE Engine Block - Civic (Except Hybrid)



































diameter in the piston.

Piston Pin-to-Piston Clearance

Standard (New): -0.004 to +0.003 mm (-0.00016 to +0.00012 in.)

Service Limit: 0.006 mm (0.0002 in.)

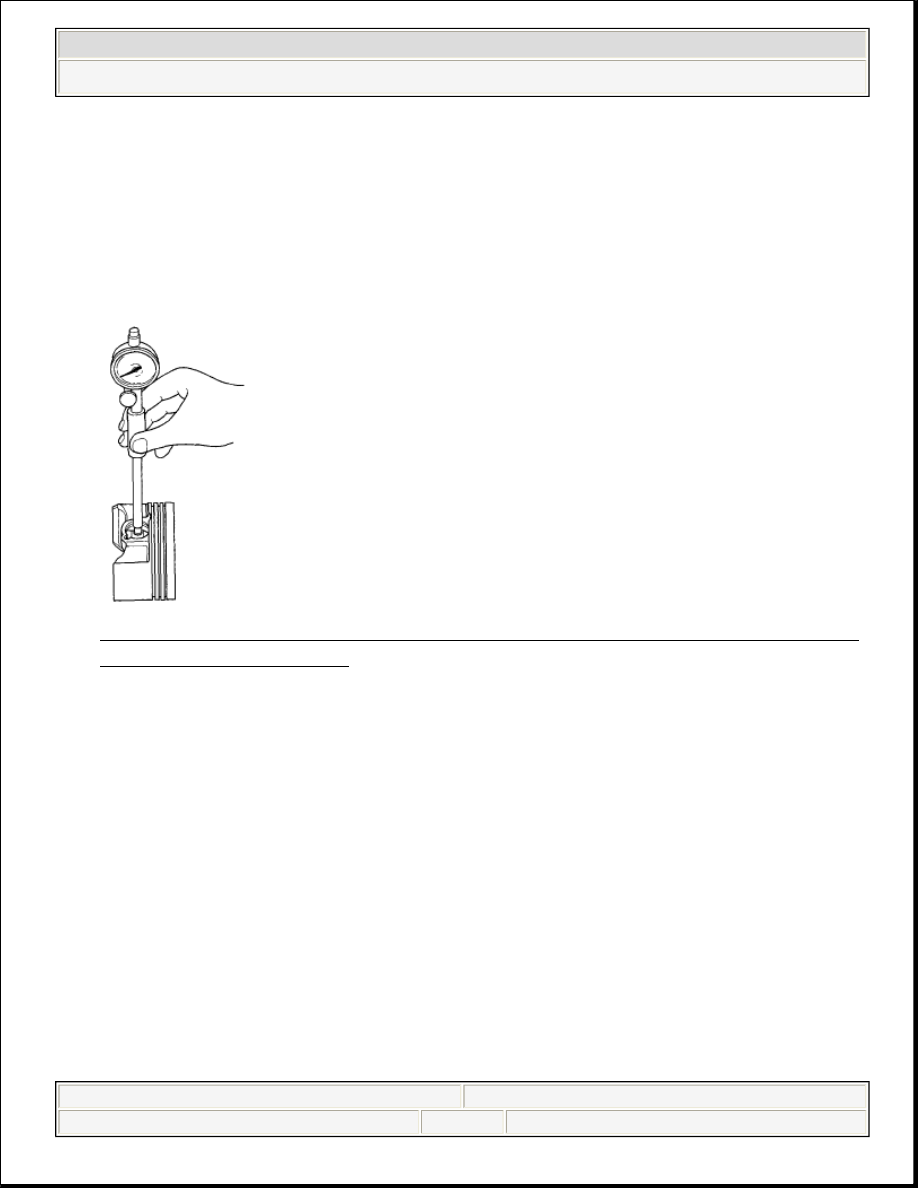

Fig. 38: Checking Difference Between Piston Pin Diameter And Piston Pin
Hole Diameter In Piston
Courtesy of AMERICAN HONDA MOTOR CO., INC.

4. Measure the piston pin-to-connecting rod clearance.

Piston Pin-to-Connecting Rod Clearance

Standard (New): 0.005-0.015 mm (0.0002-0.0006 in.)

Service Limit: 0.02 mm (0.0008 in.)



2008 Honda Civic GX

2006-08 ENGINE Engine Block - Civic (Except Hybrid)



































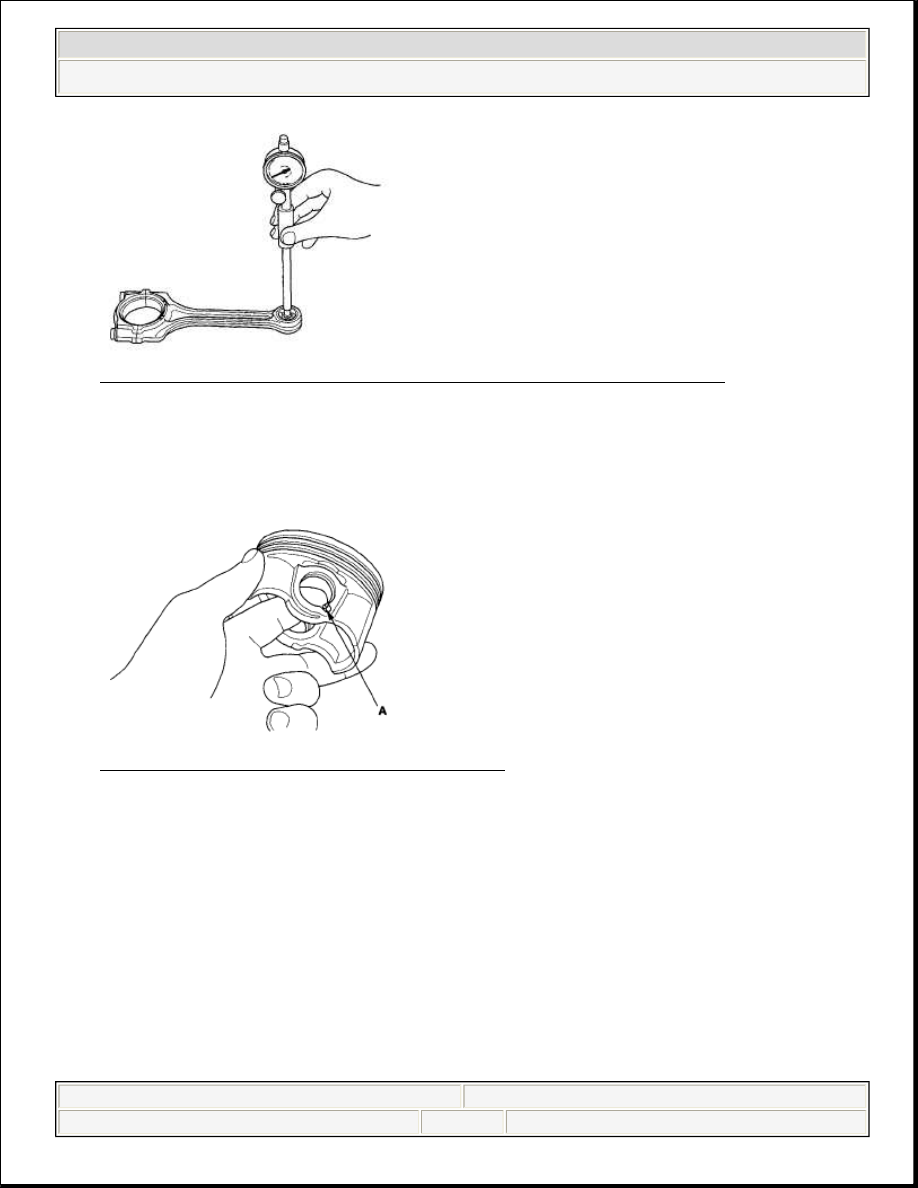

Fig. 39: Measuring Piston Pin-To-Connecting Rod Clearance
Courtesy of AMERICAN HONDA MOTOR CO., INC.

Reassembly

1. Install one piston pin snap ring (A).

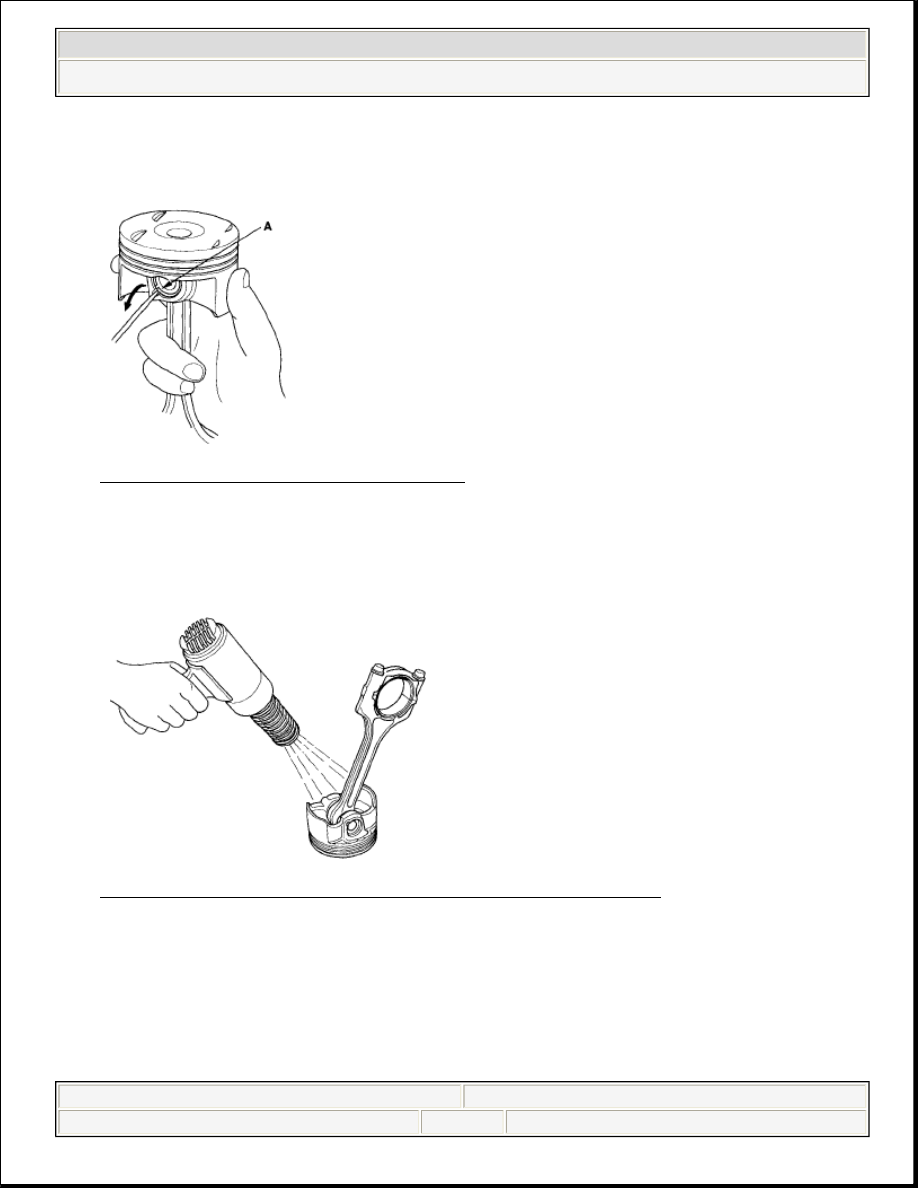

Fig. 40: Installing Piston Pin Snap Ring
Courtesy of AMERICAN HONDA MOTOR CO., INC.

2. Coat the piston pin bore, the bore in the connecting rod, and the piston pin with

new engine oil.

3. Heat the piston to about 158°F (70°C).
