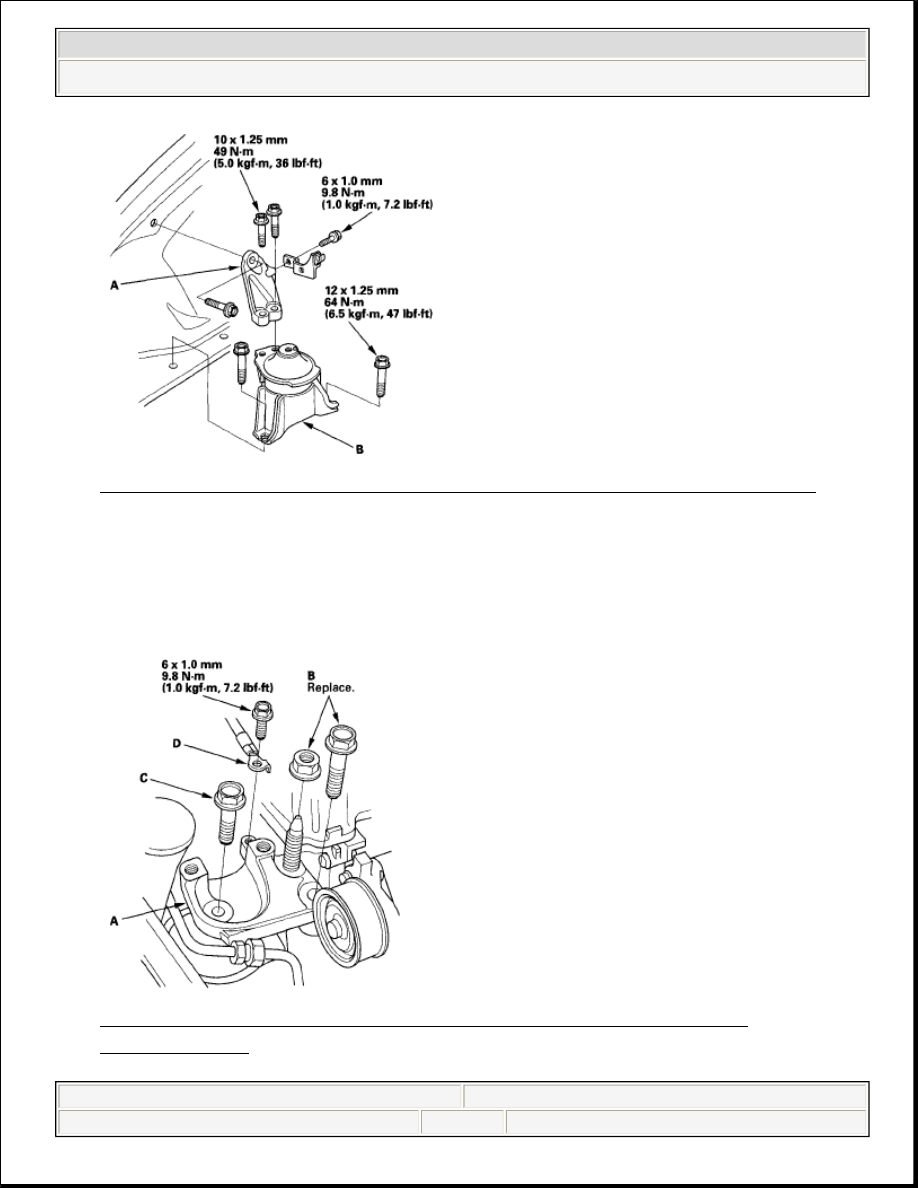

Fig. 149: Identifying Side Engine Mount (With Torque Specifications)
Courtesy of AMERICAN HONDA MOTOR CO., INC.

5. Install the side engine mount, then install the side engine mount stiffener.
6. Install the side engine mount bracket (A), then loosely tighten the new bolt and

nut (B), and loosely tighten the bolt (C).

Fig. 150: Identifying Side Engine Mount Bracket (With Torque
Specifications)
Courtesy of AMERICAN HONDA MOTOR CO., INC.



2008 Honda Civic GX

2006-08 ENGINE Engine Assembly - Civic (Except Hybrid)



































7. Install the ground cable (D).
8. Remove the air cleaner assembly (see AIR CLEANER

REMOVAL/INSTALLATION ).

9. Loosen the transmission mounting bolt and nuts (A).

Fig. 151: Identifying Transmission Mounting Bolt And Nuts
Courtesy of AMERICAN HONDA MOTOR CO., INC.

10. Raise the vehicle on the lift to full height.
11. Remove the splash shield.
12. Loosen the lower torque rod mounting bolt (A).

Fig. 152: Identifying Lower Torque Rod Mounting Bolt
Courtesy of AMERICAN HONDA MOTOR CO., INC.

13. Loosen the front mount mounting bolt (A).



2008 Honda Civic GX

2006-08 ENGINE Engine Assembly - Civic (Except Hybrid)



































Fig. 153: Identifying Front Mount Mounting Bolt
Courtesy of AMERICAN HONDA MOTOR CO., INC.

14. Lower the vehicle on the lift.
15. Tighten the side engine mount mounting bolts and nut.

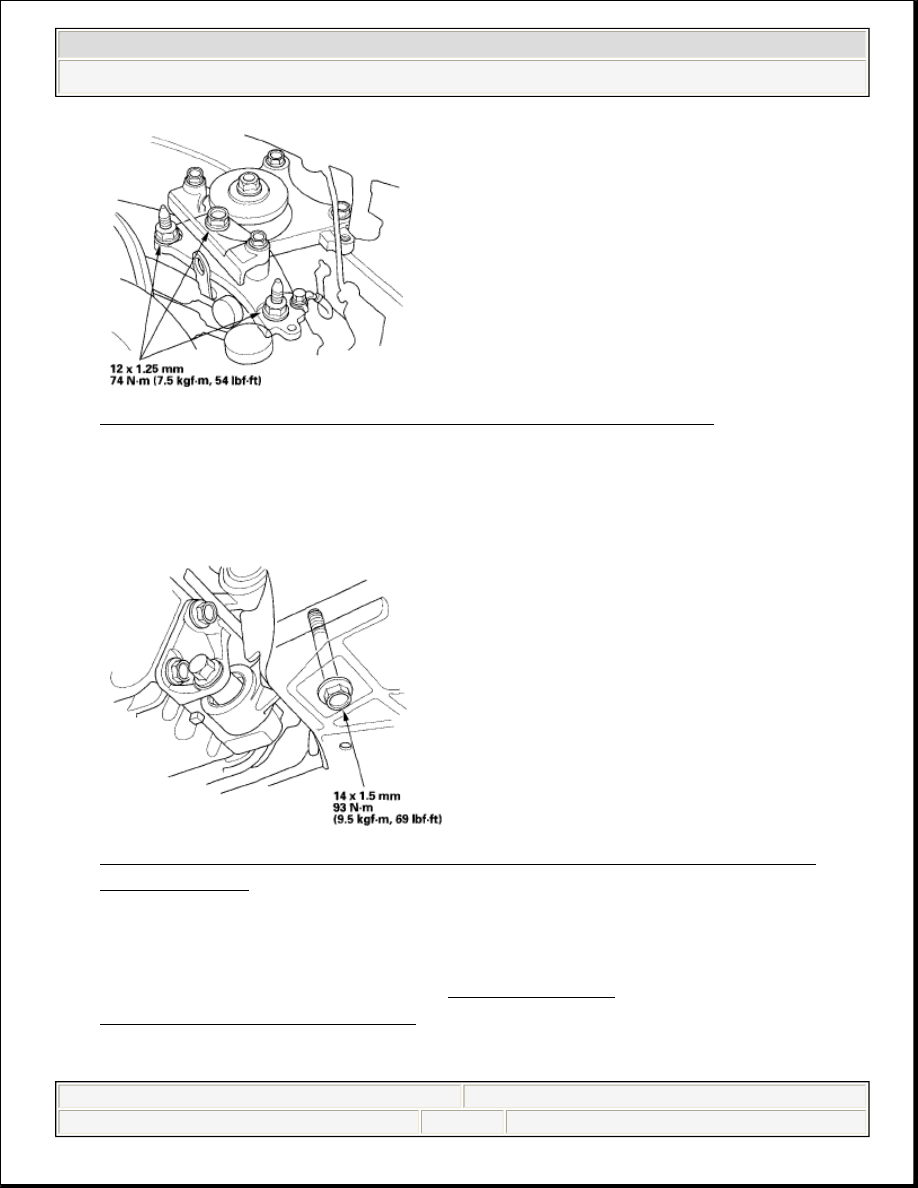

Fig. 154: Identifying Side Engine Mount Mounting Bolts And Nut
Courtesy of AMERICAN HONDA MOTOR CO., INC.

16. Tighten the transmission mounting bolt and nuts.



2008 Honda Civic GX

2006-08 ENGINE Engine Assembly - Civic (Except Hybrid)



































Fig. 155: Identifying Transmission Mounting Bolt And Nuts
Courtesy of AMERICAN HONDA MOTOR CO., INC.

17. Raise the vehicle on the lift to full height.
18. Tighten the lower torque rod mounting bolt.

Fig. 156: Identifying Lower Torque Rod Mounting Bolt (With Torque
Specifications)
Courtesy of AMERICAN HONDA MOTOR CO., INC.

19. Lower the vehicle on the lift.
20. Install the air cleaner assembly (see AIR CLEANER

REMOVAL/INSTALLATION ).

21. Install the upper torque rod, then tighten the new upper torque rod mounting

bolts in the numbered sequence shown.



2008 Honda Civic GX

2006-08 ENGINE Engine Assembly - Civic (Except Hybrid)
