(secondary HO2S) connector (C).

30. Remove the three way catalytic converter (TWO (D).
31. Separate the stabilizer links (see STABILIZER LINK

REMOVAL/INSTALLATION ).

32. Separate the knuckles from the lower arms (see step 5 on LOWER ARM

REMOVAL/INSTALLATION ).

33. Remove the driveshafts (see step 8 on DRIVESHAFT REMOVAL ). Coat all

precision-finished surfaces with clean engine oil. Tie plastic bags over the
driveshaft ends.

34. Remove the steering gearbox bracket (A).

Fig. 101: Identifying Steering Gearbox Bracket And Mounting Bolt
Courtesy of AMERICAN HONDA MOTOR CO., INC.

35. Remove the steering gearbox mounting bolt (B), stiffener mounting bolt (C),

and stiffener (D).

36. Remove the steering gearbox mounting bolt (A), stiffener mounting bolt (B),

and stiffener (C).



2008 Honda Civic GX

2006-08 ENGINE Engine Assembly - Civic (Except Hybrid)



































Fig. 102: Identifying Stiffener Mounting Bolt And Stiffener
Courtesy of AMERICAN HONDA MOTOR CO., INC.

37. Remove the harness clamp (D) from the subframe.
38. Disconnect the A/C compressor clutch connector (A), then remove the A/C

compressor (B) without disconnecting the A/C hoses.

Fig. 103: Identifying A/C Compressor Clutch Connector And A/C
Compressor
Courtesy of AMERICAN HONDA MOTOR CO., INC.

39. Lower the vehicle on the lift.
40. Remove the radiator (see RADIATOR AND FAN REPLACEMENT ).
41. Remove the heater hoses.



2008 Honda Civic GX

2006-08 ENGINE Engine Assembly - Civic (Except Hybrid)

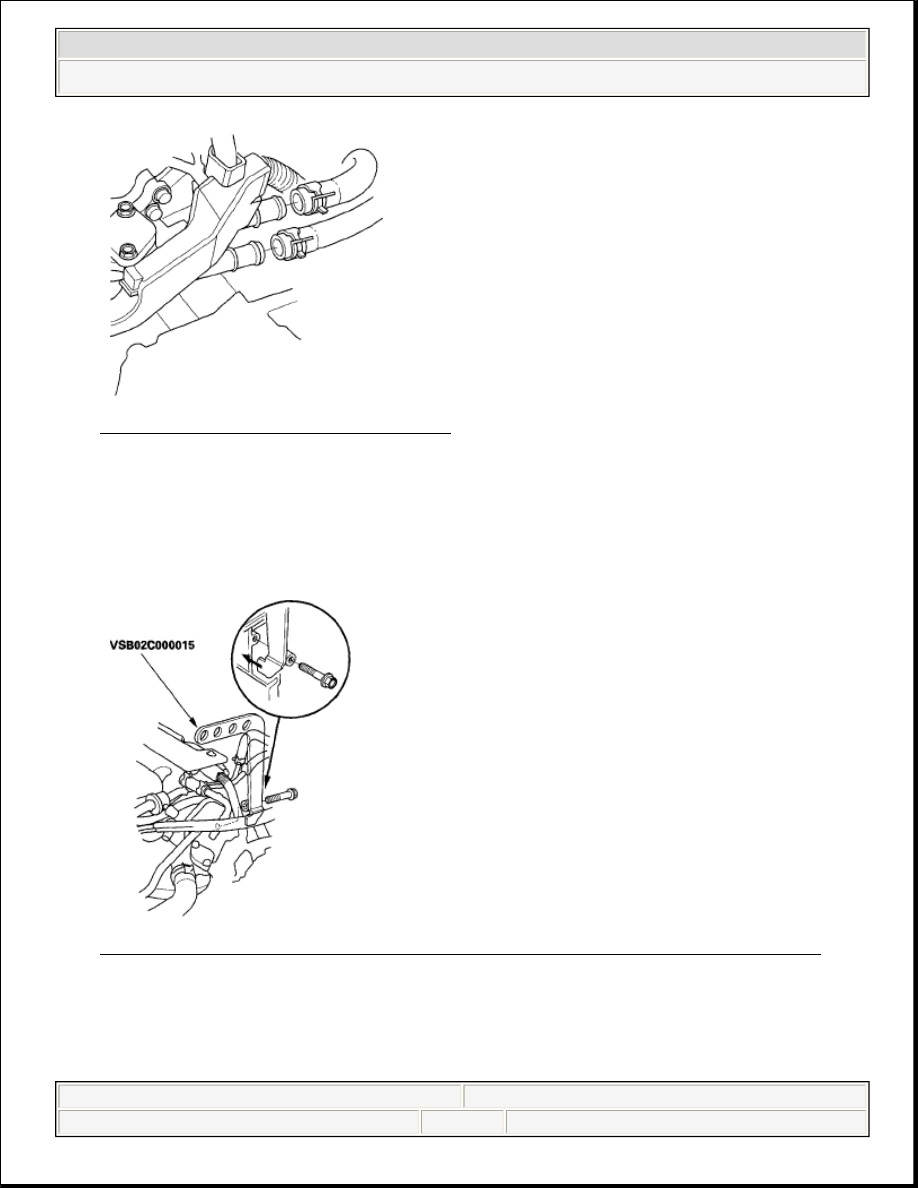

Fig. 104: Identifying Heater Hoses
Courtesy of AMERICAN HONDA MOTOR CO., INC.

42. Install the bulkhead, and tighten the mounting bolts to 9.8 N.m (1.0 kgf.m, 7.2

lbf.ft).

43. Attach the special tool to the threaded hole in the cylinder head.

Fig. 105: Identifying Special Tool To Threaded Hole In Cylinder Head
Courtesy of AMERICAN HONDA MOTOR CO., INC.

44. Install the front leg assembly (A), hook (B), and wing nut (C) from an A and

Reds engine support hanger (AAR-T-12566) onto the engine hanger. Carefully
position the engine hanger on the vehicle, and attach the hook to the forward



2008 Honda Civic GX

2006-08 ENGINE Engine Assembly - Civic (Except Hybrid)



































hole in the engine hanger adapter (D). Tighten the wing nut by hand to lift and
support the engine/transmission.

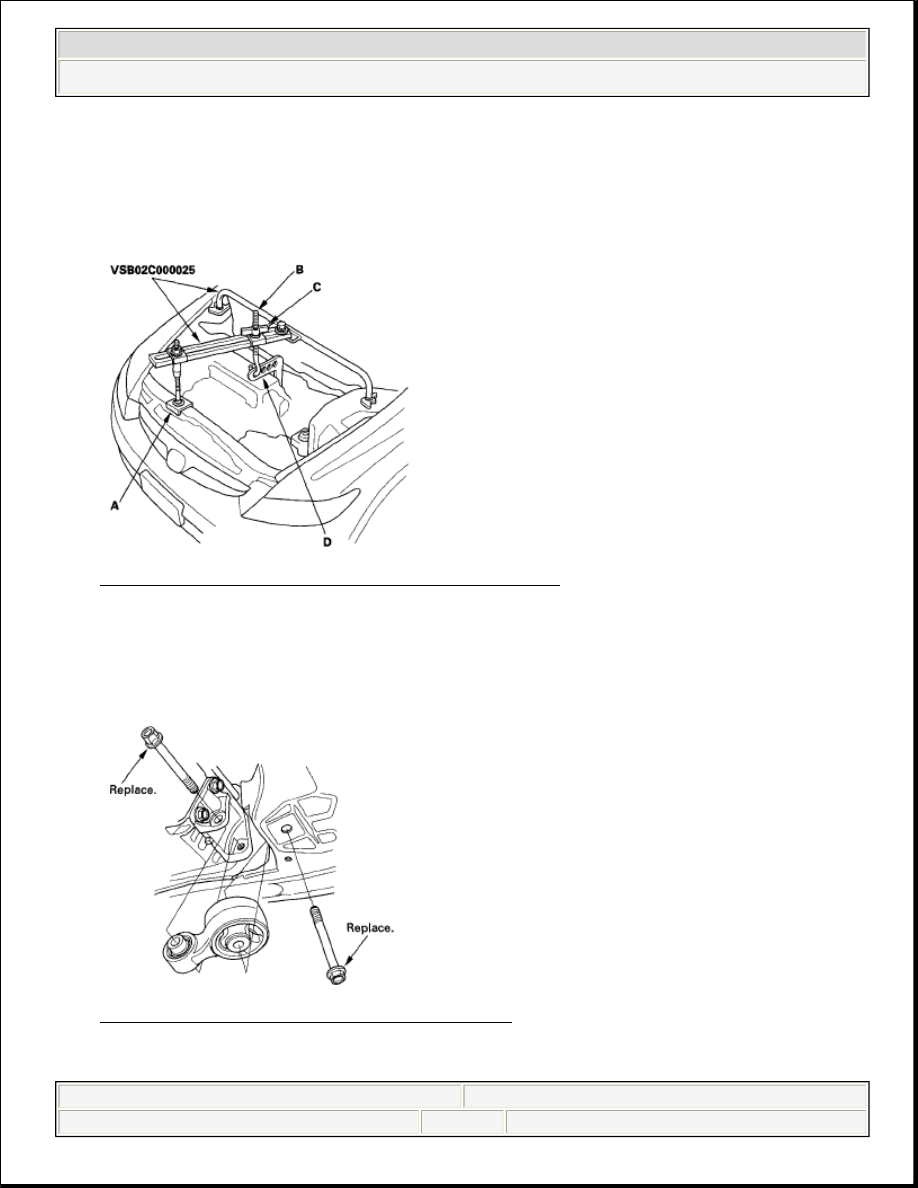

Fig. 106: Identifying Engine Support Hanger
Courtesy of AMERICAN HONDA MOTOR CO., INC.

45. Raise the vehicle on the lift to full height.
46. Remove the lower torque rod.

Fig. 107: Identifying Lower Torque Rod
Courtesy of AMERICAN HONDA MOTOR CO., INC.

NOTE:

Be careful when working around the windshield.



2008 Honda Civic GX

2006-08 ENGINE Engine Assembly - Civic (Except Hybrid)
