Honda Civic. Manual - part 549

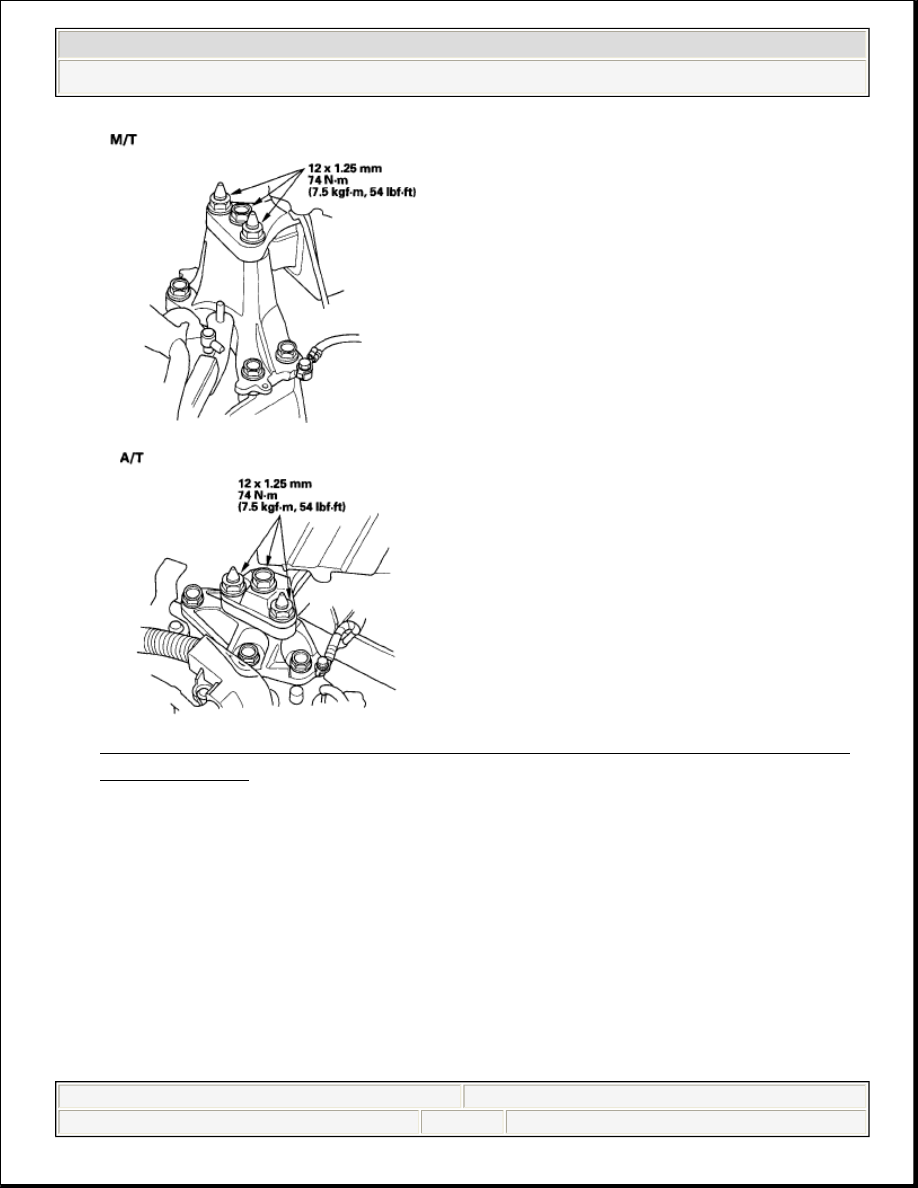

Fig. 74: Identifying Transmission Mounting Bolt And Nuts (With Torque
Specifications)
Courtesy of AMERICAN HONDA MOTOR CO., INC.

14. Raise the vehicle on the lift to full height.
15. Tighten the lower torque rod mounting bolt.



2008 Honda Civic GX

2006-08 ENGINE Engine Assembly - Civic (Except Hybrid)

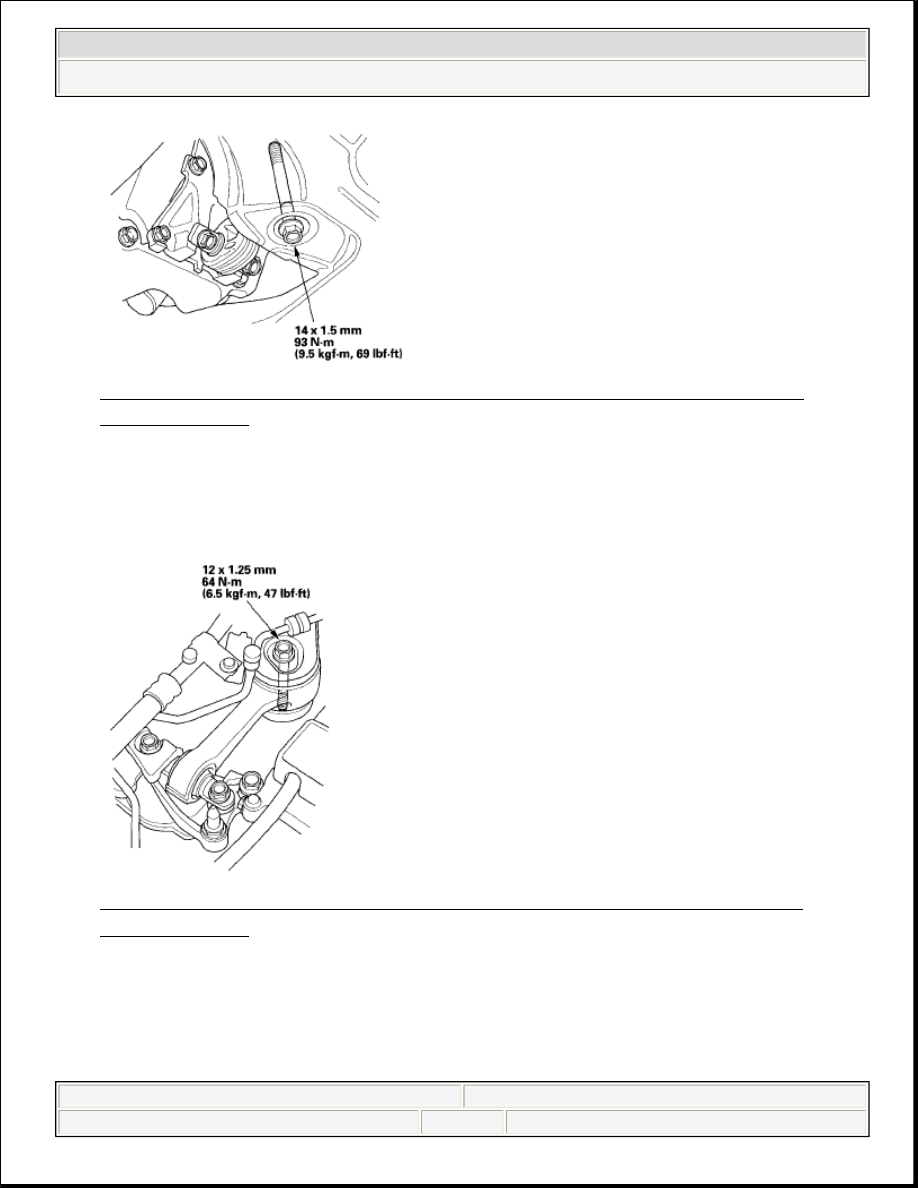

Fig. 75: Identifying Lower Torque Rod Mounting Bolt (With Torque
Specifications)
Courtesy of AMERICAN HONDA MOTOR CO., INC.

16. Lower the vehicle on the lift.
17. Tighten the upper torque rod mounting bolt.

Fig. 76: Identifying Upper Torque Rod Mounting Bolt (With Torque
Specifications)
Courtesy of AMERICAN HONDA MOTOR CO., INC.

18. Install the under-hood fuse/relay box to the bracket.
19. Install the ECM/PCM bracket.
20. Install the ECM/PCM, then install the ECM/PCM cover.



2008 Honda Civic GX

2006-08 ENGINE Engine Assembly - Civic (Except Hybrid)



































21. Install the air cleaner assembly (see THROTTLE BODY CLEANING ).

LOWER TORQUE ROD REPLACEMENT

1. Loosen the upper torque rod mounting bolt (A).

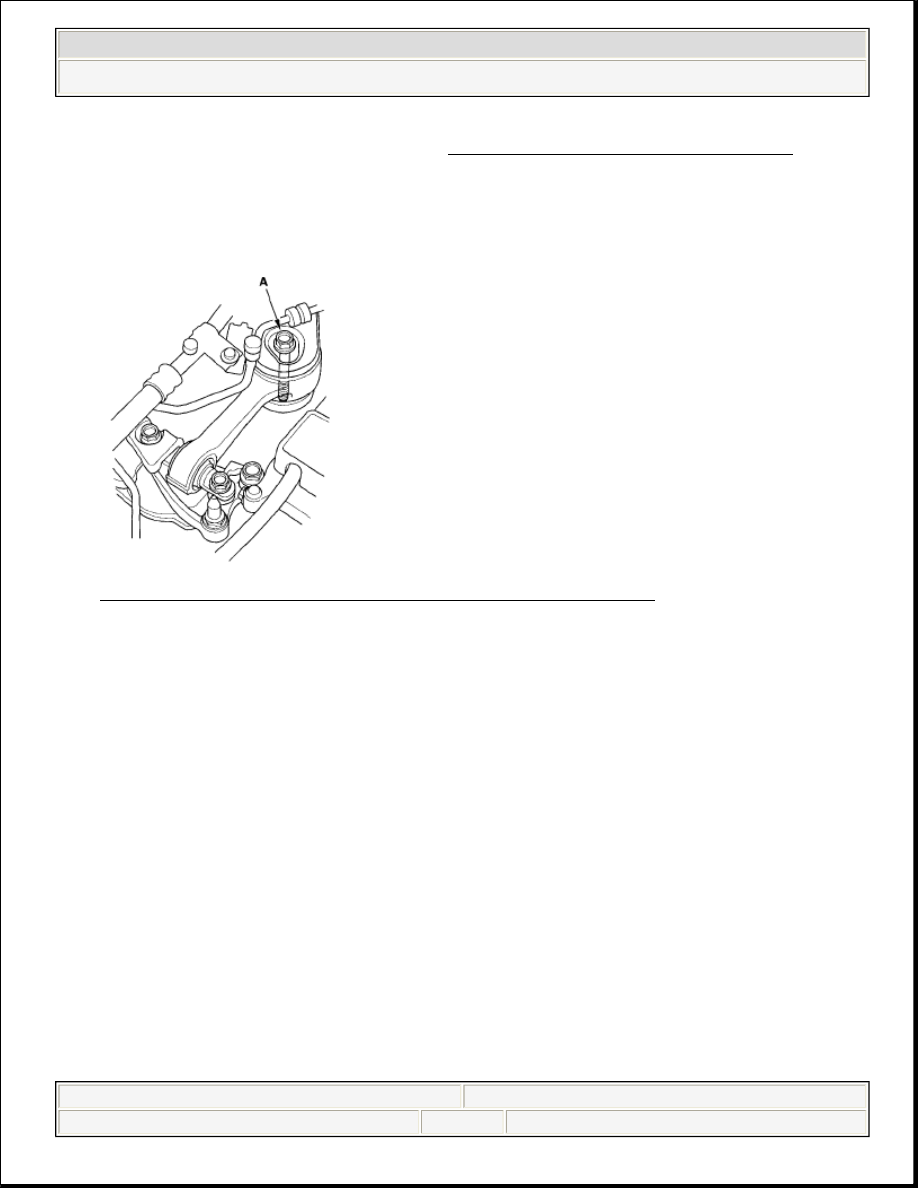

Fig. 77: Identifying Upper Torque Rod Mounting Bolt
Courtesy of AMERICAN HONDA MOTOR CO., INC.

2. Raise the vehicle on the lift to full height.
3. Remove the lower torque rod. M/T



2008 Honda Civic GX

2006-08 ENGINE Engine Assembly - Civic (Except Hybrid)

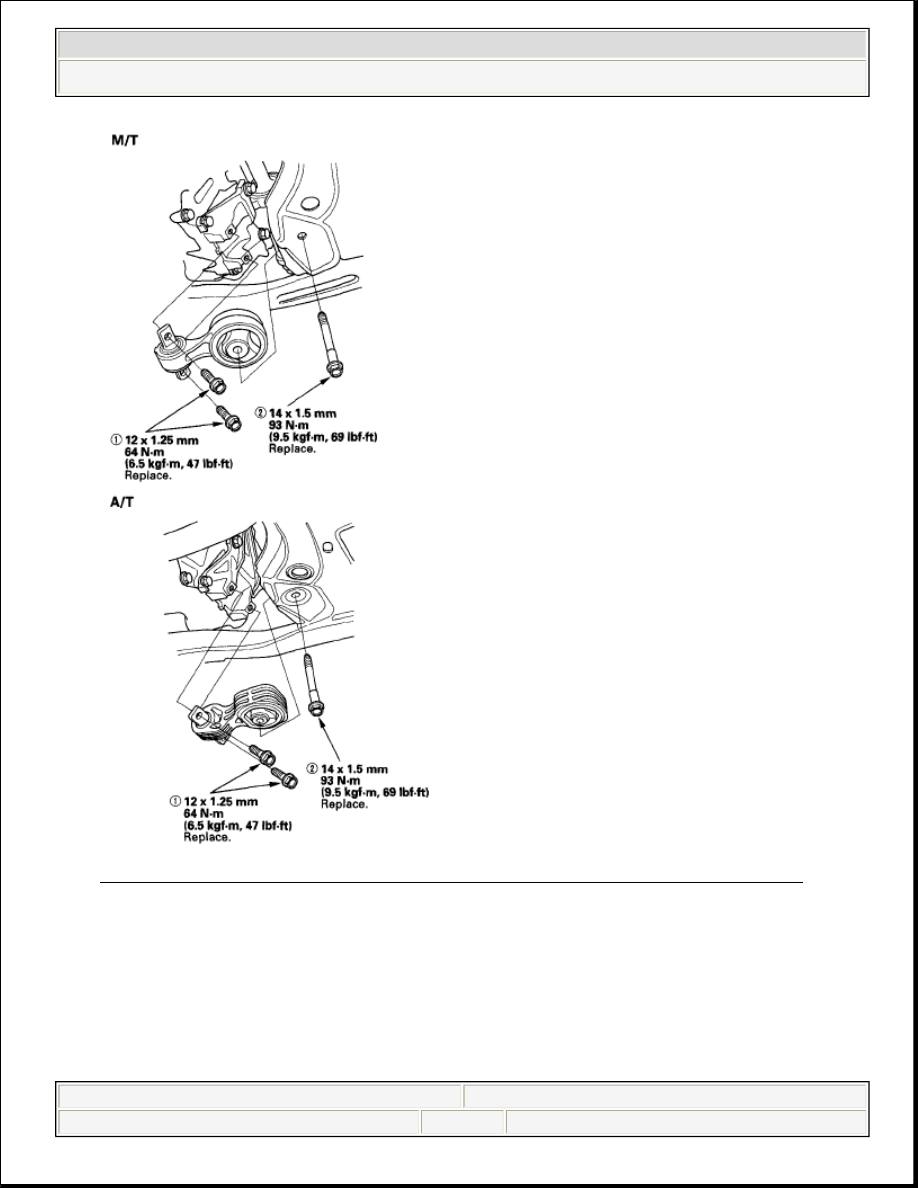

Fig. 78: Identifying Lower Torque Rod (With Torque Specifications)
Courtesy of AMERICAN HONDA MOTOR CO., INC.

4. Install the lower torque rod, then tighten the new lower torque rod mounting

bolts in the numbered sequence shown.

5. Lower the vehicle on the lift.
6. Tighten the upper torque rod mounting bolt.



2008 Honda Civic GX

2006-08 ENGINE Engine Assembly - Civic (Except Hybrid)
