that all hoses and electrical wiring are disconnected and free from the
engine/transmission, then lower it all the way.

60. Disconnect the chain hoist from the engine/transmission.
61. Raise the vehicle all the way, and remove the engine/transmission from under

the vehicle.

ENGINE INSTALLATION

Special Tools Required

Universal eyelet 07AAK-SNAA120

1.8 support eyelet 07AAK-SNAA400

1.8 support bolt 07AAK-SNAA500

Front subframe adapter VSB02C000016 *

2006 Civic engine hanger VSB02C000025 *

Engine support hanger, A and Reds AAR-T-12566 *

* : Available through Honda Tool and Equipment Program, 1-888-424-6857

1. Install the accessory brackets and tighten their bolts to the specified torques.



2008 Honda Civic GX

2006-08 ENGINE Engine Assembly - Civic (Except Hybrid)

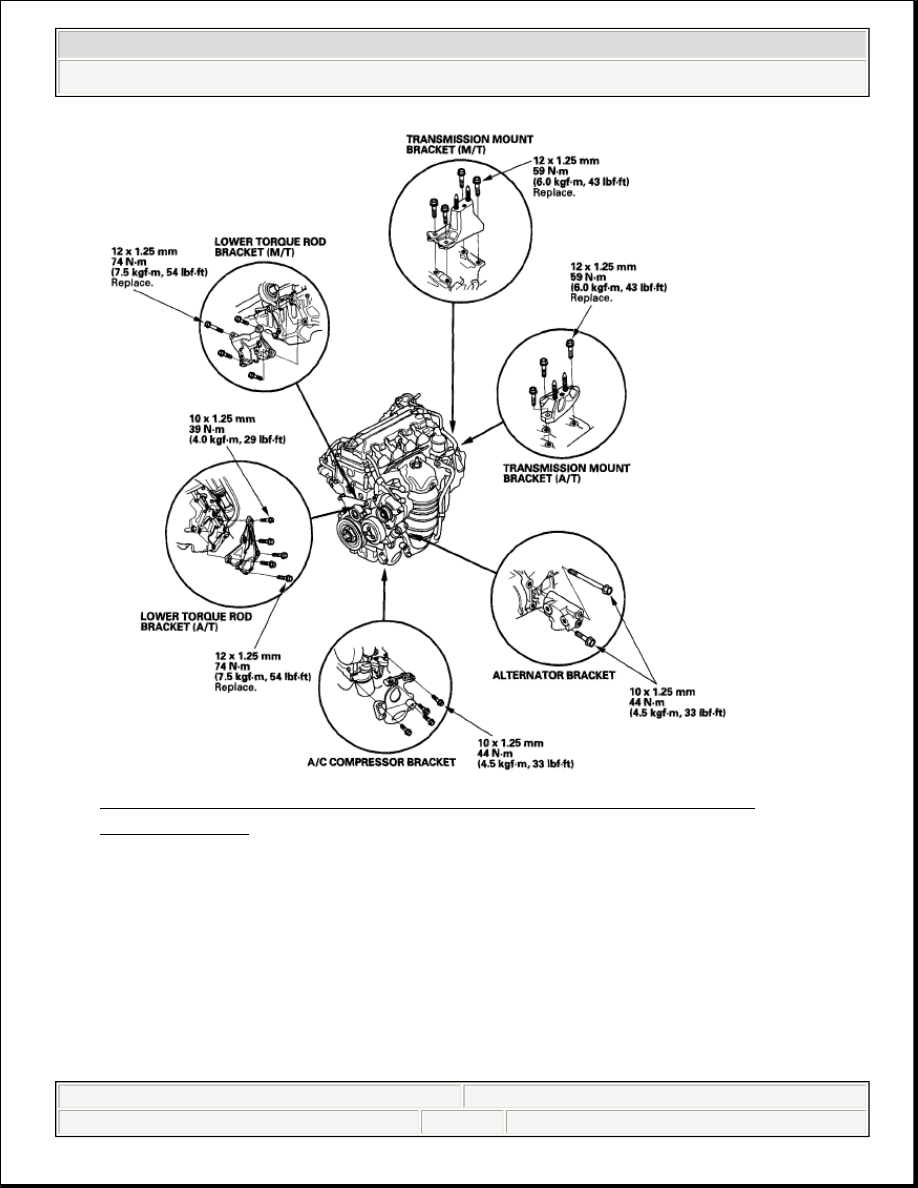

Fig. 30: Identifying Engine Components Location (With Torque
Specifications)
Courtesy of AMERICAN HONDA MOTOR CO., INC.

2. Position the engine/transmission under the vehicle. Be sure that they are

properly aligned. Carefully lower the vehicle until the engine and transmission
are properly positioned in the engine compartment, Make sure the vehicle is
not resting on any part of the engine or transmission. Lift and support the
engine with a chain hoist and carefully raise the engine/transmission into place.

NOTE:

Reinstall the mounting bolts/support nuts in the



2008 Honda Civic GX

2006-08 ENGINE Engine Assembly - Civic (Except Hybrid)

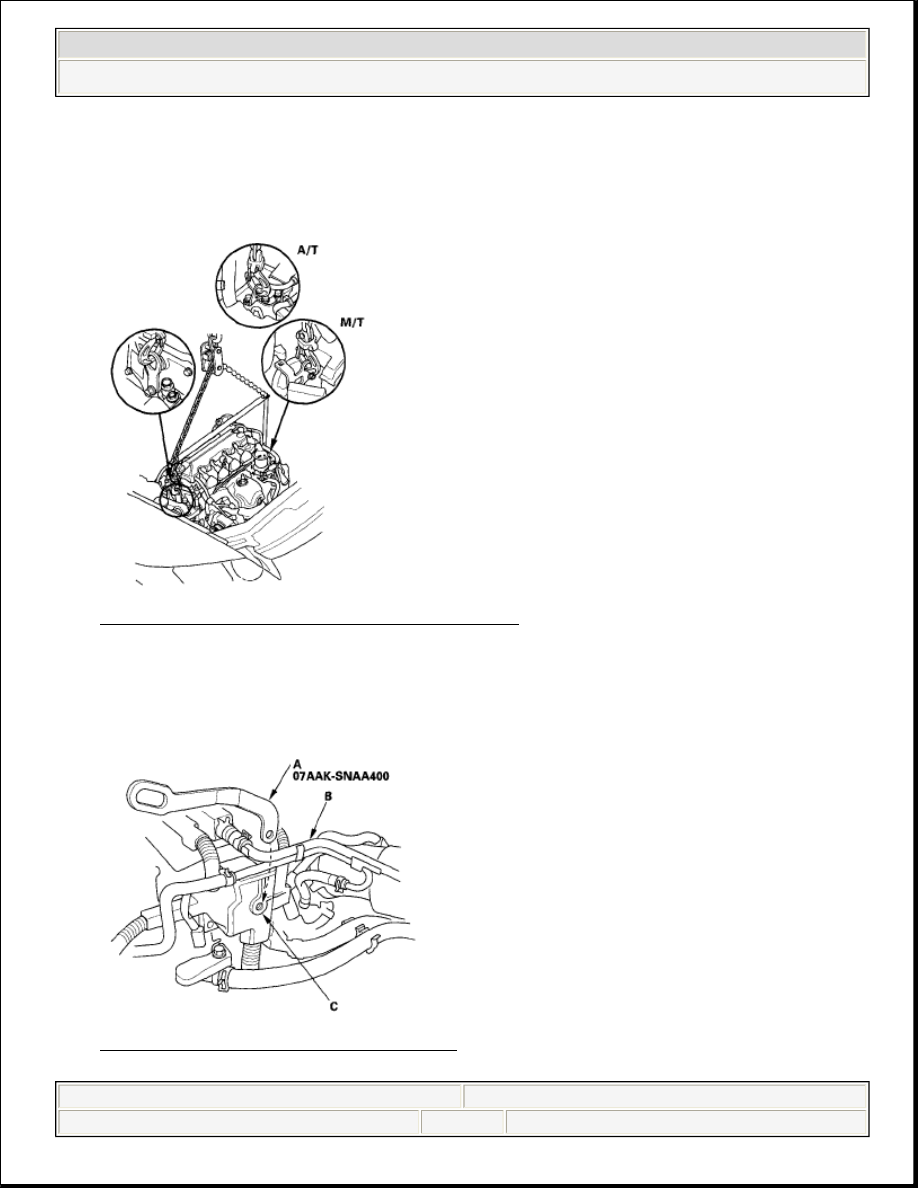

Fig. 31: Lifting Engine With Chain Hoist
Courtesy of AMERICAN HONDA MOTOR CO., INC.

3. Install support eyelet (A) behind the breather pipe (B) and down to the thread

hole (C) on the cylinder head.

Fig. 32: Identifying Support Eyelet
Courtesy of AMERICAN HONDA MOTOR CO., INC.

sequence given in the following steps. Failure to follow
this sequence may cause excessive noise and
vibration, and reduce engine mount life.



2008 Honda Civic GX

2006-08 ENGINE Engine Assembly - Civic (Except Hybrid)



































4. Attach the support eyelet (A) to the cylinder head with the support bolt (B).

Tighten the bolt by hand.

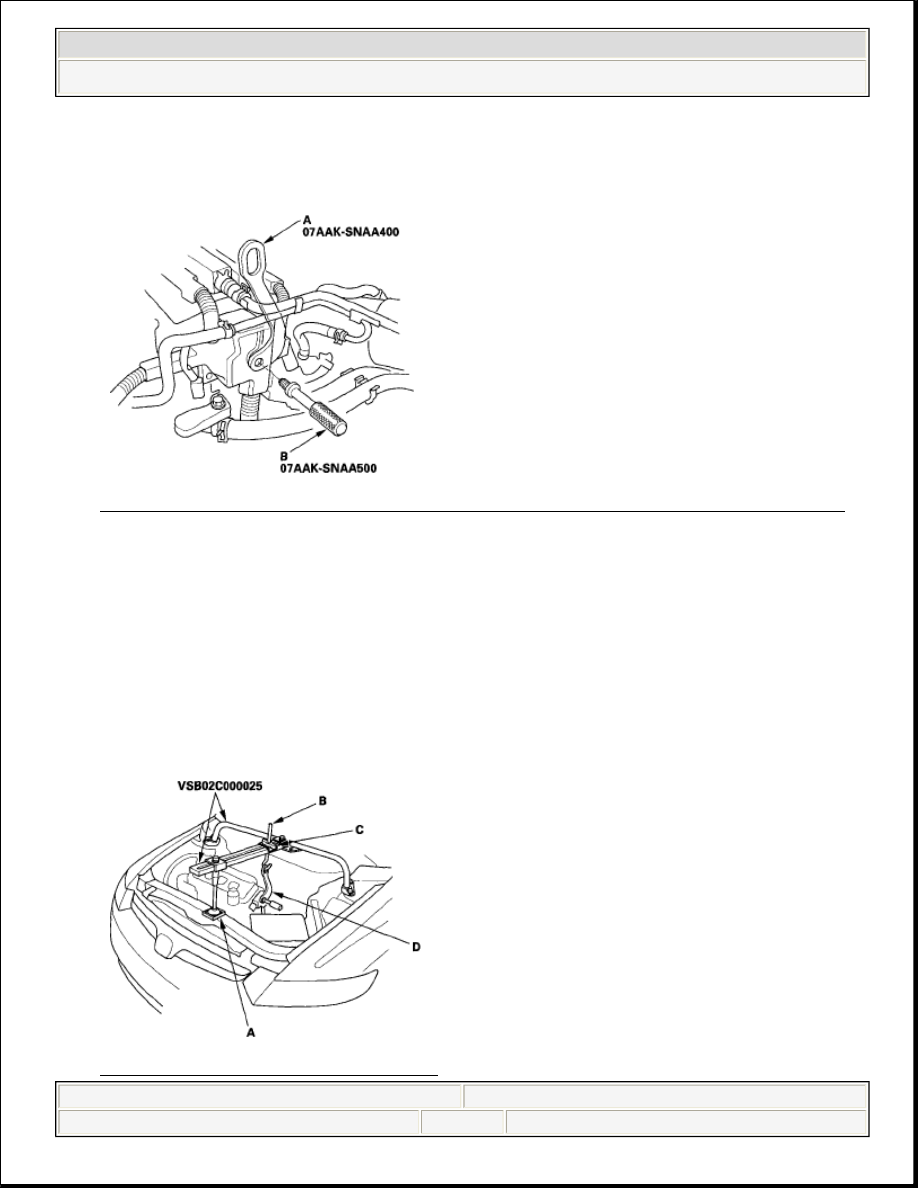

Fig. 33: Identifying Support Eyelet To Cylinder Head With Support Bolt
Courtesy of AMERICAN HONDA MOTOR CO., INC.

5. Install the front leg assembly (A), hook (B), and wing nut (C) from an A and

Reds engine support hanger (AAR-T-12566) onto the engine hanger. Carefully
position the engine hanger on the vehicle, and attach the hook to the slotted
hole in the support eyelet (D). Tighten the wing nut by hand to lift and support
the engine/transmission.

Fig. 34: Identifying Special Tools

NOTE:

Use care when working around the windshield.



2008 Honda Civic GX

2006-08 ENGINE Engine Assembly - Civic (Except Hybrid)
