Is there continuity?

YES -Repair short to body ground in the wire between the torque sensor and
the EPS control unit.

NO -Faulty torque sensor (short in the sensor internal circuit), replace the
steering gearbox (see STEERING GEARBOX REMOVAL AND
INSTALLATION ).

12. Disconnect the torque sensor 3P connector from the steering gearbox.
13. On the sensor side, measure the resistance between torque sensor terminals No.

1 and No. 2.

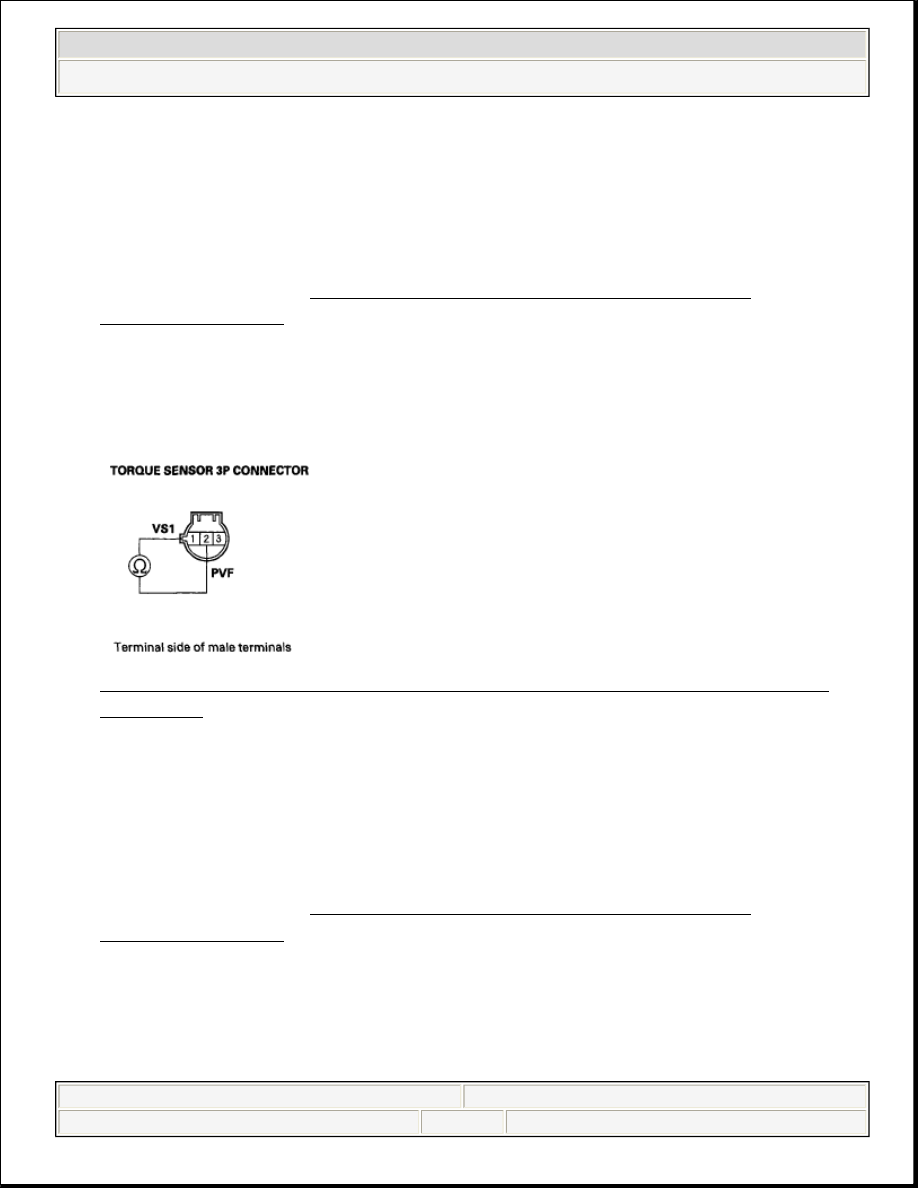

Fig. 42: Measuring Resistance Between Torque Sensor Terminals No. 1
And No. 2

Is the resistance between 12-15 ohms?

YES -Repair open or short between the PNK and BLU/RED wires in the
torque sensor circuit between the torque sensor and the EPS control unit.

NO -Faulty torque sensor (short or open in the internal circuit), replace the
steering gearbox (see STEERING GEARBOX REMOVAL AND
INSTALLATION ).

14. Disconnect the torque sensor 3P connector from the steering gearbox.
15. On the sensor side, measure the resistance between torque sensor terminals No.

2 and No. 3.



2008 Honda Civic EX

2006-08 STEERING EPS System - Civic (All Except Hybrid & Si)



































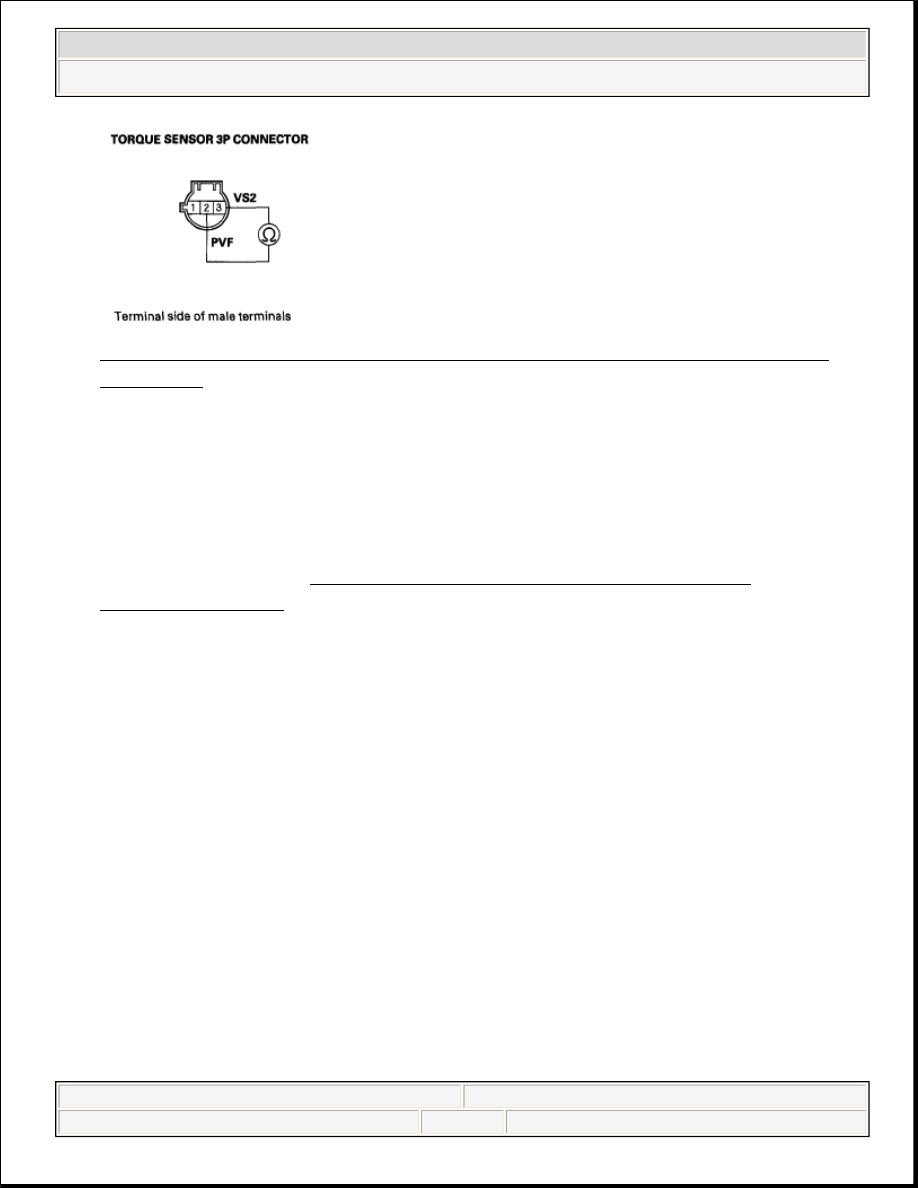

Fig. 43: Measuring Resistance Between Torque Sensor Terminals No. 2
And No. 3

Is the resistance between 12-15 ohms?

YES -Repair open or short between the BLU/RED and WHT/GRN wires in the
torque sensor circuit between the torque sensor and the EPS control unit.

NO -Faulty torque sensor (short or open in the internal circuit), replace the
steering gearbox (see STEERING GEARBOX REMOVAL AND
INSTALLATION ).

DTC 61-04: OPEN/SHORT IN THE MOTOR HARNESS (STEERING DIAGNOSIS)

1. Clear the DTC with the HDS.
2. Turn the ignition switch to LOCK (0).
3. Start the engine.
4. Turn the steering wheel to the right or left, and wait 10 seconds or more.

Does the EPS indicator come on?

YES -Go to step 5.

NO -Check for loose terminals or poor connections. If the connections are
good, the system is OK at this time.

5. Check for DTCs with the HDS.

Is DTC 61-04 indicated?



2008 Honda Civic EX

2006-08 STEERING EPS System - Civic (All Except Hybrid & Si)



































YES -Go to step 6.

NO -Troubleshoot the indicated DTC. If there are no DTCs, the system is OK
at this time.

6. Turn the ignition switch to LOCK (0).
7. Disconnect EPS control unit connector B (2P) and connector C(2P).
8. Check for continuity between the following terminals of the EPS control unit

connector B (2P) and connector C(2P).

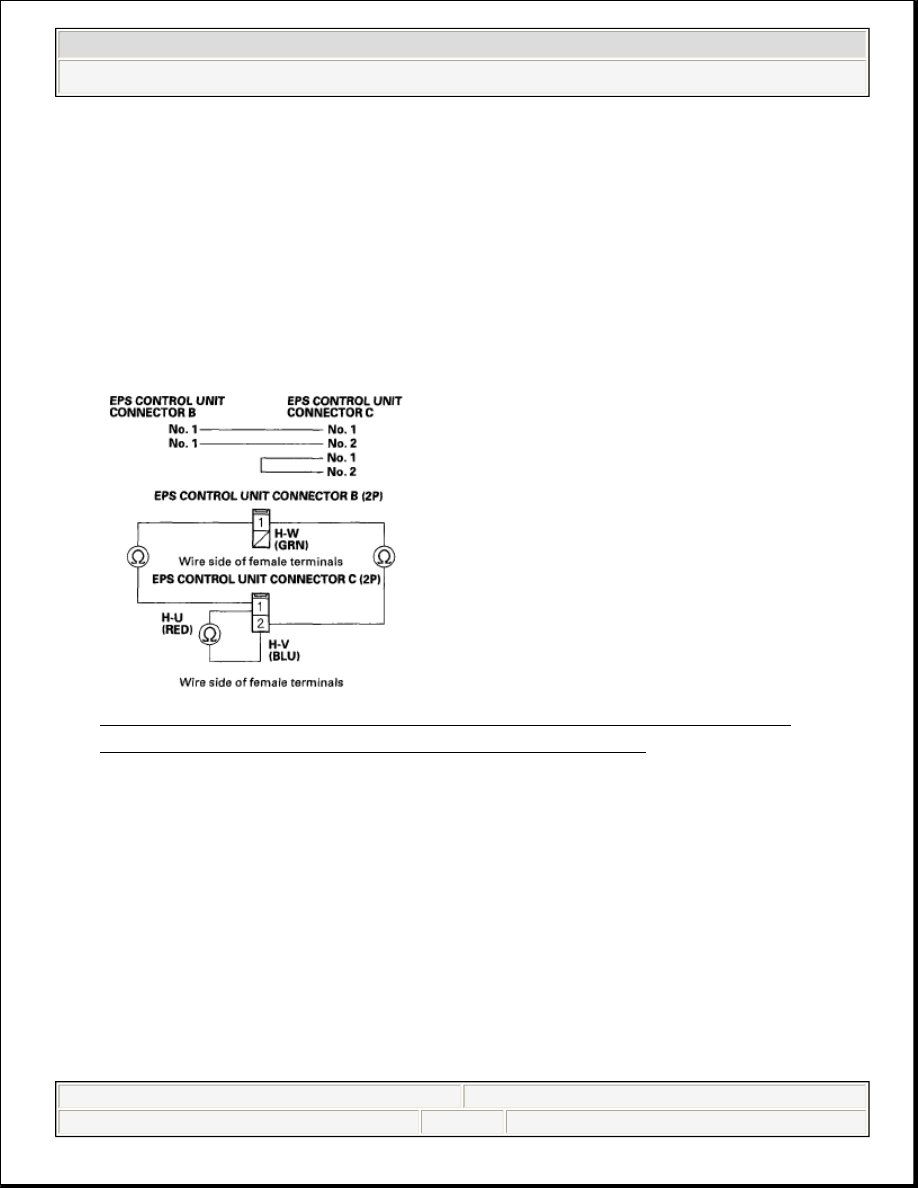

Fig. 44: Checking Continuity Between Following Terminals Of EPS
Control Unit Connector B (2P) And Connector C(2P)

Is there continuity?

YES -Go to step 9.

NO -Go to step 12.

9. Check for continuity between body ground and EPS control unit connector B

(2P) No. 1 terminal, connector C (2P) No. 1 terminal, and connector C (2P)
No. 2 terminal individually.



2008 Honda Civic EX

2006-08 STEERING EPS System - Civic (All Except Hybrid & Si)



































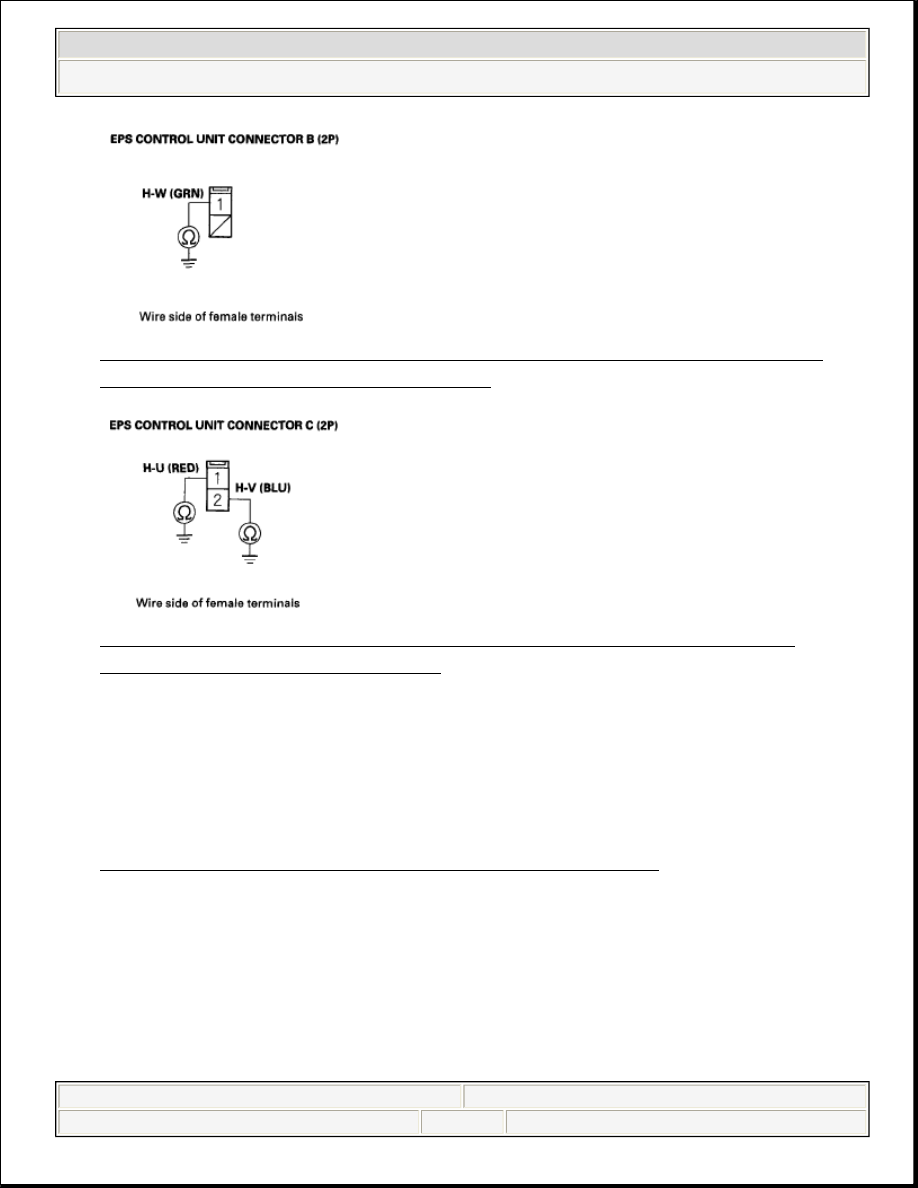

Fig. 45: Checking Continuity Between Body Ground And EPS Control
Unit Connector B (2P) No. 1 Terminal

Fig. 46: Checking Continuity Connector C (2P) No. 1 Terminal And
Connector C (2P) No. 2 Terminal

Is there continuity?

YES -Go to step 10.

NO -Check for loose terminals in the EPS control unit connectors, and repair if
necessary. If no poor connections are found, replace the EPS control unit (see
EPS CONTROL UNIT REMOVAL/INSTALLATION ).

10. Disconnect the motor 1P connector and the motor 2P connector.
11. Check for continuity between body ground and EPS control unit connector B

(2P) No. 1 terminal, connector C (2P) No. 1 terminal, and connector C (2P)
No. 2 terminal individually.
