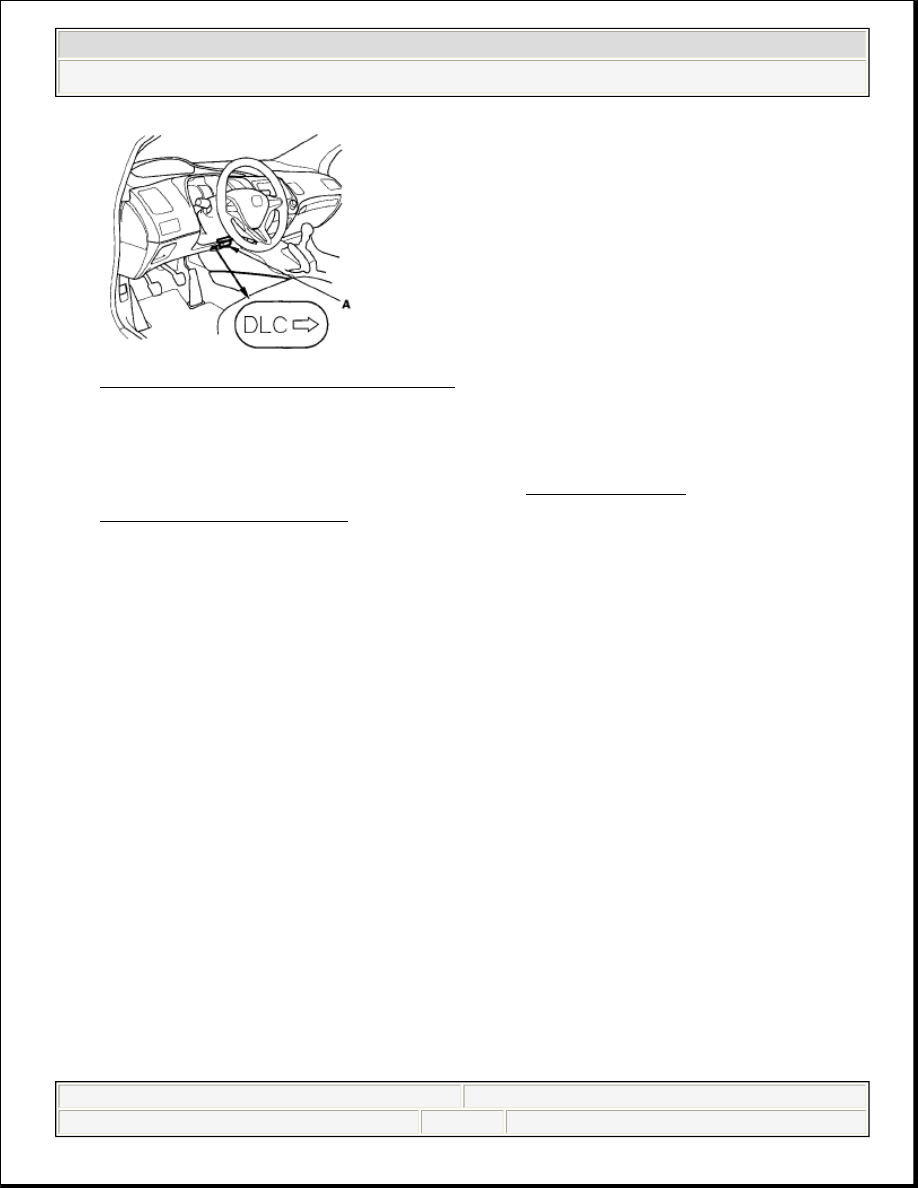

Fig. 3: Identifying DLC Connector

2. Turn the ignition switch ON (II).
3. Make sure the HDS communicates with the vehicle and the EPS control unit. If

it doesn't, troubleshoot the DLC circuit (see DLC CIRCUIT
TROUBLESHOOTING ).

4. Clear the DTC(s) by following the screen prompts on the HDS.

5. Turn the ignition switch to LOCK (0).

MEMORIZING THE TORQUE SENSOR NEUTRAL POSITION

The torque sensor neutral position must be memorized whenever the gearbox, the
motor, or the EPS control unit is replaced. Note that the torque sensor neutral
position is not affected when erasing the DTC.

1. With the ignition switch in LOCK (0) position, connect the HDS to the data

link connector (DLC) (A) located under the driver's side of the dashboard.

NOTE:

See the HDS Help menu for specific instructions.

NOTE:

The torque sensor is sensitive to temperature. This
procedure should be performed within the range of 68°F ±
50°F (20°C ± 10°C).



2008 Honda Civic EX

2006-08 STEERING EPS System - Civic (All Except Hybrid & Si)

































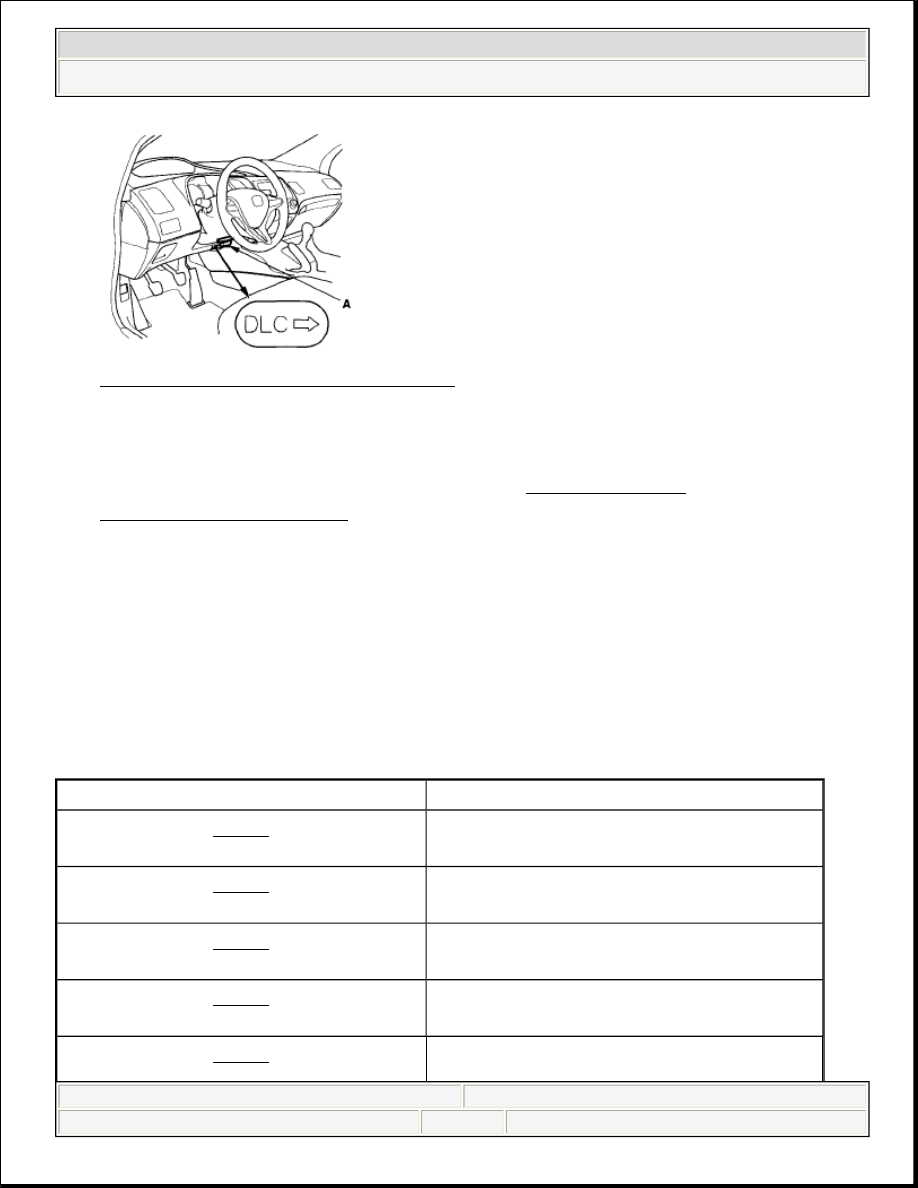

Fig. 4: Identifying DLC Connector

2. Turn the ignition switch ON (II).
3. Make sure the HDS communicates with the vehicle and the EPS control unit. If

it doesn't, troubleshoot the DLC circuit (see DLC CIRCUIT
TROUBLESHOOTING ).

4. From the EPS MENU, select MISCELLANEOUS TEST then TORQUE

SENSOR LEARN and follow the screen prompts on the HDS.

5. Turn the ignition switch to LOCK (0).

DTC TROUBLESHOOTING INDEX

DTC TROUBLESHOOTING INDEX

NOTE:

See the HDS Help menu for specific instructions.

DTC

Detection Item

11-01

Low/high IG1-terminal voltage (Initial
diagnosis)

11-02

Low/high IG1-terminal voltage (Regular
diagnosis)

12-01

Low/high VBU voltage (Regular
diagnosis)

21-01

Excessive change of the vehicle speed
signal (Regular diagnosis)

21-02

Comparison between the vehicle speed



2008 Honda Civic EX

2006-08 STEERING EPS System - Civic (All Except Hybrid & Si)

































and the engine speed signal (Regular
diagnosis)

22-01

Engine speed signal (Initial diagnosis)

31-01

No writing the torque sensor neutral
position (Initial diagnosis)

32-01

EPS control unit internal circuit (current
sensor) (Initial diagnosis)

32-02

EPS control unit internal circuit (current
sensor) (Regular diagnosis)

32-07

EPS control unit internal circuit (current
sensor) (Steering diagnosis)

32-08

Current sensor (Regular diagnosis)

32-09

Current sensor (Initial diagnosis)

33-01

Lower FET stuck ON (Initial diagnosis)

33-02

Upper FET stuck ON (Initial diagnosis)

33-06

Lower FET stuck ON (Regular
diagnosis)

33-07

Upper FET stuck ON (Regular
diagnosis)

34-01

Power relay stuck ON (IG switch is
OFF)

34-02

Fail-safe relay stuck ON (Initial
diagnosis)

35-01

EPS control unit internal circuit (CPU)
(Initial diagnosis/regular diagnosis)

35-02

EPS control unit internal circuit
(EEPROM) (Initial diagnosis)

35-03

EPS control unit internal circuit (EPS
CPU) (Initial diagnosis)

35-04

EPS control unit internal circuit (CPU
communication) (Regular diagnosis)

35-05

EPS control unit internal circuit
(Motor/EPS CPU) (Initial diagnosis)



2008 Honda Civic EX

2006-08 STEERING EPS System - Civic (All Except Hybrid & Si)

































35-06

EPS control unit internal circuit (ITN
communication) (Regular diagnosis)

35-07

EPS control unit internal circuit
(INHL/INHR ports) (Initial
diagnosis/regular diagnosis)

36-02

EPS control unit internal circuit (INH
output circuit) (Initial diagnosis)

37-01

EPS control unit internal circuit (Step-
up circuit) (Initial diagnosis)

51-01

Low/high voltage for the torque sensor
(VT1 and VT2) (Regular diagnosis)

51-02

Torque sensor (VT3 Differential-
amplification Function) (Regular
diagnosis)

51-03

Torque sensor (VT1, VT2 rapid change)
(Regular diagnosis)

51-06

Torque sensor (VT1, VT2 average)
(Regular diagnosis)

51-07

Torque sensor (VT1, VT2 initial check)
(Initial diagnosis)

61-04

Open/short in the motor harness
(Steering diagnosis)

71-01

Motor angle sensor (SIN/COS signals)
(Steering diagnosis)

71-02

Motor angle sensor (neutral position
learning of SIN/COS) (Initial diagnosis)

71-03

Motor angle sensor (SIN/COS signals)
(Steering diagnosis)

71-04

Motor angle sensor (check signal)
(Regular diagnosis)

71-05

Motor angle sensor (SIN/COS signals
changing amount) (Steering diagnosis)

71-06

Motor angle sensor (neutral position of
