Honda Civic. Manual - part 452

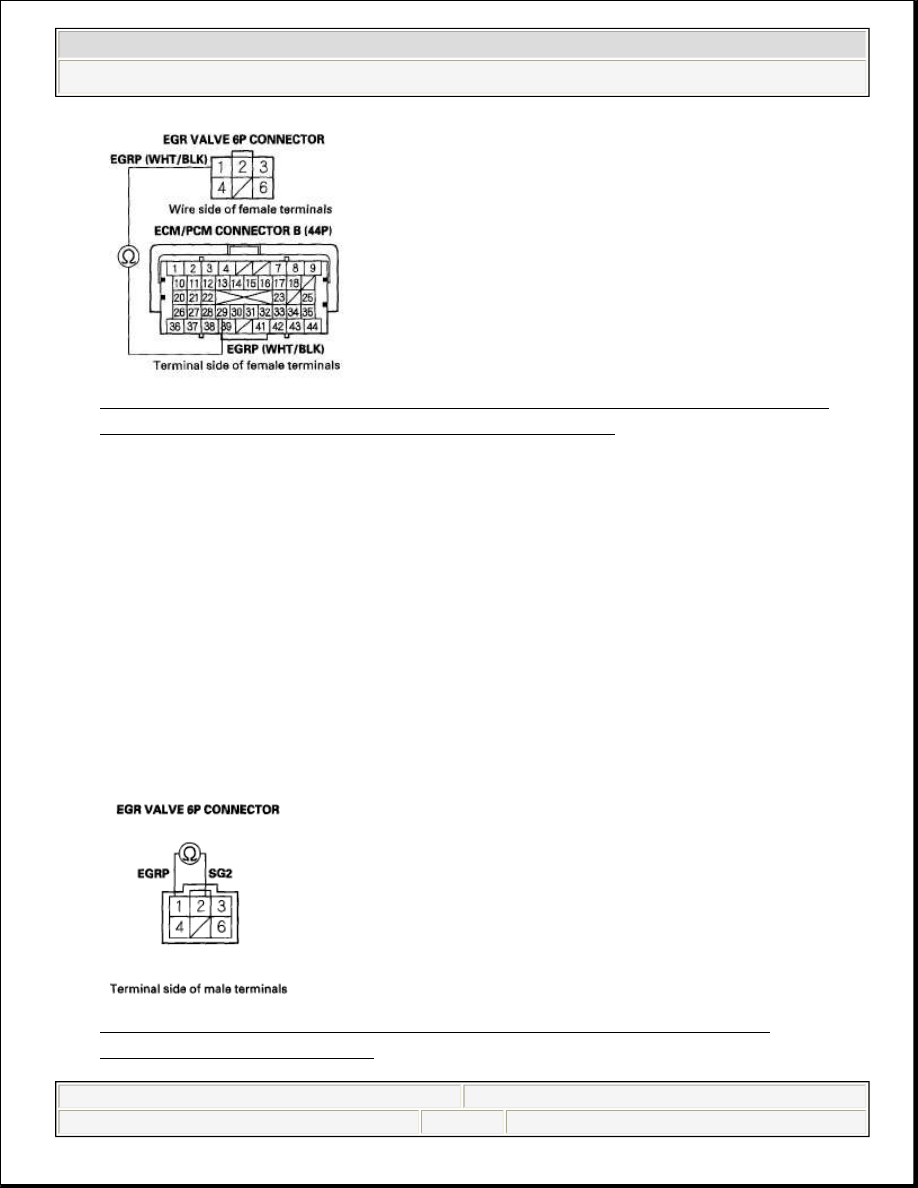

Fig. 12: Checking Continuity Between ECM/PCM Connector Terminal
B29 And EGR Valve 6P Connector Terminal No.1
Courtesy of AMERICAN HONDA MOTOR CO., INC.

Is there continuity?

YES - Go to step 21.

NO - Repair open in the wire between the ECM/PCM (B29) and the EGR
valve, then go to step 44.

21. Turn the ignition switch OFF.
22. If not already done, disconnect the EGR valve 6P connector.
23. At the EGR valve side, measure resistance between EGR valve 6P connector

terminals No. 1 and No. 2.

Fig. 13: Measuring Resistance Between EGR Valve 6P Connector
Terminals No. 1 And No. 2



2008 Honda Civic EX

2006-08 ENGINE PERFORMANCE EGR System (R18A1) - Civic (All Except Hybrid)



































Courtesy of AMERICAN HONDA MOTOR CO., INC.

Is there 100 kohms or more?

YES - Go to step 43.

NO - Go to step 24.

24. At the EGR valve side, measure resistance between EGR valve 6P connector

terminals No. 1 and No. 3.

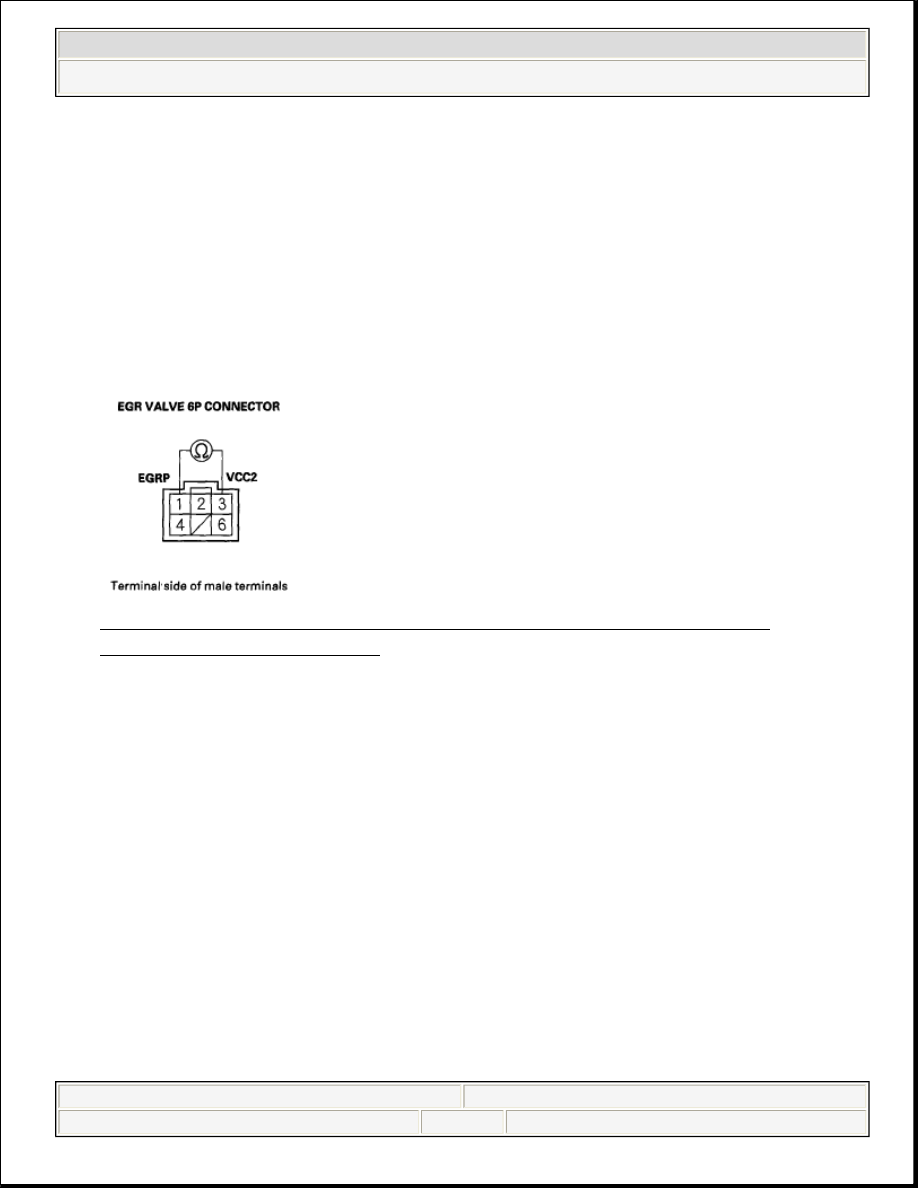

Fig. 14: Measuring Resistance Between EGR Valve 6P Connector
Terminals No. 1 And No. 3.
Courtesy of AMERICAN HONDA MOTOR CO., INC.

Is there 100 kohms or more?

YES - Go to step 43.

NO - Go to step 25.

25. If not already done, jump the SCS line with the HDS.
26. If not already done, disconnect ECM/PCM connector B (44P).
27. Check for continuity between ECM/PCM connector terminal B2 and body

ground.



2008 Honda Civic EX

2006-08 ENGINE PERFORMANCE EGR System (R18A1) - Civic (All Except Hybrid)



































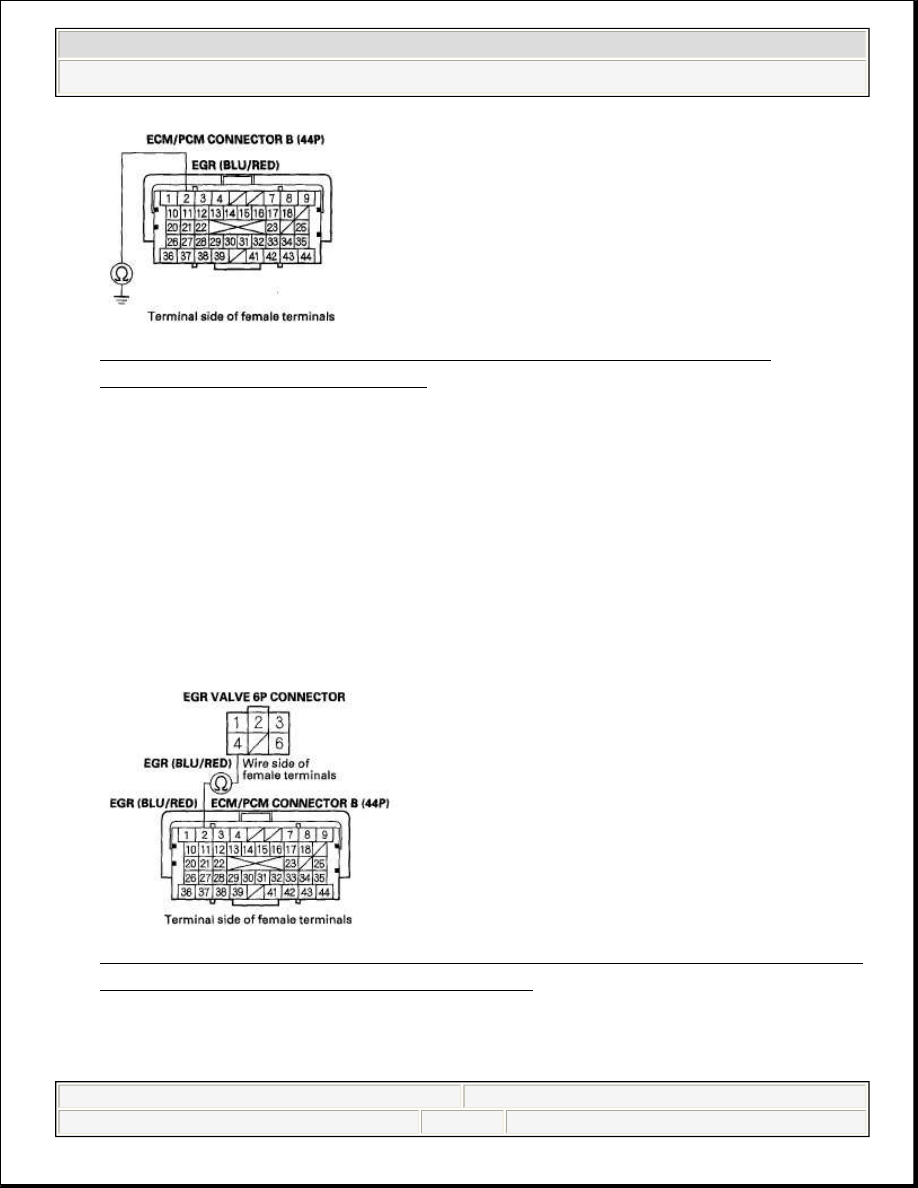

Fig. 15: Checking For Continuity Between ECM/PCM Connector
Terminal B2 And Body Ground
Courtesy of AMERICAN HONDA MOTOR CO., INC.

Is there continuity?

YES - Repair short in the wire between the ECM/PCM (B2) and the EGR
valve, then go to step 44.

NO - Go to step 28.

28. Check for continuity between ECM/PCM connector terminal B2 and EGR

valve 6P connector terminal No. 4.

Fig. 16: Checking Continuity Between ECM/PCM Connector Terminal B2
And EGR Valve 6P Connector Terminal 4
Courtesy of AMERICAN HONDA MOTOR CO., INC.

Is there continuity?



2008 Honda Civic EX

2006-08 ENGINE PERFORMANCE EGR System (R18A1) - Civic (All Except Hybrid)



































YES - Go to step 29.

NO - Repair open in the wire between the ECM/PCM (B2) and the EGR valve,
then go to step 44.

29. Check for continuity between EGR valve 6P connector terminal No. 6 and

body ground.

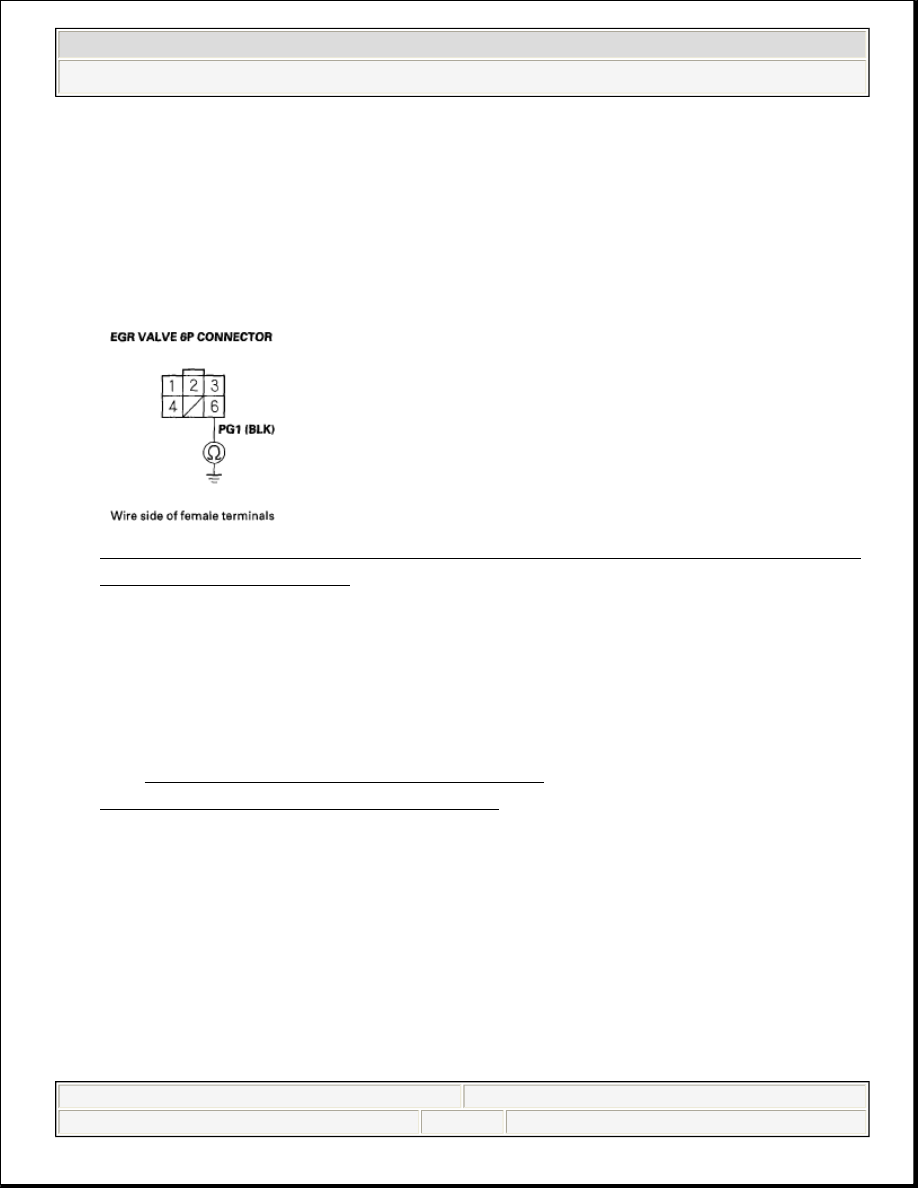

Fig. 17: Checking Continuity Between EGR Valve 6P Connector Terminal
No. 6 And Body Ground
Courtesy of AMERICAN HONDA MOTOR CO., INC.

Is there continuity?

YES - Go to step 30.

NO - Repair open in the wire between the EGR valve and G101; A/T model
(see CONNECTOR TO HARNESS INDEX ), M/T model (see
CONNECTOR TO HARNESS INDEX ), then go to step 44.

30. Reconnect ECM/PCM connector B (44P).
31. Connect the battery positive terminal to EGR valve 6P connector terminal No.

4 with a jumper wire.
