YES -Go to step 6.

NO -If the screen indicates OUT OF CONDITION, go to step 4 and recheck. If
the screen indicates PASSED, intermittent failure, the system is OK at this
time. If the screen indicates FAILED, go to step 8.

6. Continue test driving until a result comes on.
7. Monitor the OBD STATUS for DTC P0420 in the DTCs MENU with the

HDS.

Does the screen indicate FAILED?

YES -Go to step 8.

NO -If the screen indicates PASSED, intermittent failure, the system is OK at
this time. If the screen indicates EXECUTING, keep driving until a result
comes on. If the screen indicates OUT OF CONDITION, go to step 4 and
recheck.

8. Turn the ignition switch OFF.
9. Replace the TWC (see CATALYTIC CONVERTER

REMOVAL/INSTALLATION ).

10. Turn the ignition switch ON (II).
11. Reset the ECM with the HDS.
12. Do the ECM idle learn procedure (see ECM IDLE LEARN PROCEDURE ).
13. Start the engine. Hold the engine speed at 3,000 rpm without load (in neutral)

until the radiator fan comes on, then let it idle.

14. Test-drive for about 10 minutes, varying the vehicle speed.
15. Check the CATA MONITOR CONDITION in the DATA LIST with the HDS.

Is the temperature OK?

YES -Go to step 16.

NO -Go to step 13 and recheck.



2008 Honda Civic GX

2006-08 ENGINE PERFORMANCE Catalytic Converter System (K20Z3) - Civic (All Except Si)

































16. Test-drive under these conditions:

Engine coolant temperature (ECT SENSOR 1) above 158 °F (70 °C)

Transmission in 5th gear

'06 model: Vehicle speed at 55 mph (88 km/h) for 5 minutes

'07 model: Vehicle speed at 55 mph (88 km/h) for 30 seconds or more

17. Monitor the OBD STATUS for DTC P0420 in the DTCs MENU with the

HDS.

Does the screen indicate EXECUTING?

YES -Go to step 18.

NO -Go to step 16 and recheck.

18. Continue test-driving until a result comes on.
19. Check for Temporary DTCs or DTCs with the HDS.

Are any Temporary DTCs or DTCs indicated?

YES -go to the indicated DTCs troubleshooting .

NO -Go to step 20.

20. Monitor the OBD STATUS for DTC P0420 in the DTCs MENU with the

HDS.

Does the screen indicate PASSED?

YES -Troubleshooting is complete.

NO -If the screen indicates FAILED, check the fuel quality. If the screen
indicates EXECUTING, keep driving until a result comes on. If the screen
indicates OUT OF CONDITION, go to step 13 and recheck.

CATALYTIC CONVERTER REMOVAL/INSTALLATION



2008 Honda Civic GX

2006-08 ENGINE PERFORMANCE Catalytic Converter System (K20Z3) - Civic (All Except Si)

































1. Remove the A/F sensor (sensor 1) (see A/F SENSOR REPLACEMENT ).
2. Remove the secondary H02S (sensor 2) (see A/F SENSOR

REPLACEMENT ).

3. Remove the catalytic converter (A).

Fig. 2: Identifying Catalytic Converter, Converter Cover & Gaskets (With
Torque Specifications)
Courtesy of AMERICAN HONDA MOTOR CO., INC.

4. Remove the converter cover (B).
5. Install the parts in the reverse order of removal with new gaskets (C) and new

self-locking nuts (D).



2008 Honda Civic GX

2006-08 ENGINE PERFORMANCE Catalytic Converter System (K20Z3) - Civic (All Except Si)

































2006-08 ENGINE PERFORMANCE

Catalytic Converter System (R18A1) - Civic (Except Hybrid)

COMPONENT LOCATION INDEX

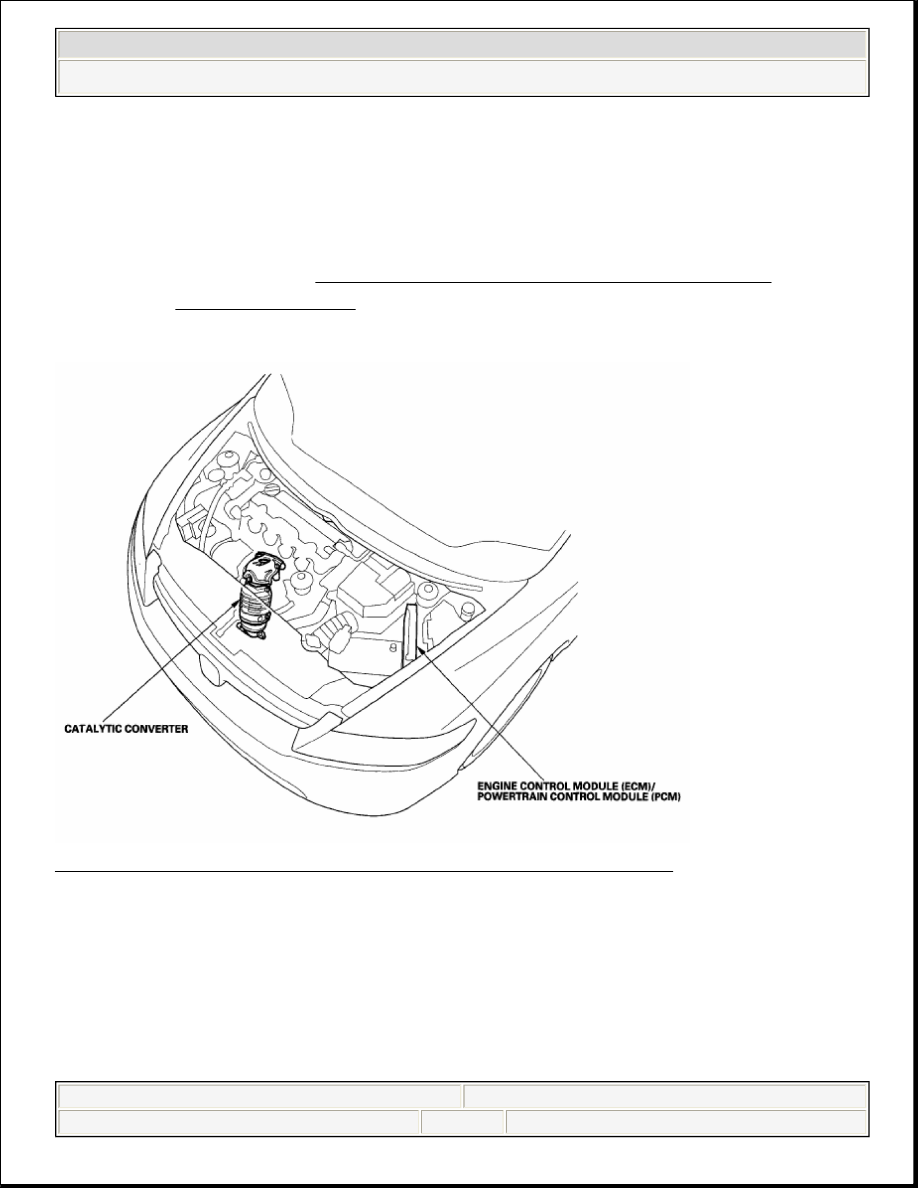

Fig. 1: Identifying Catalytic Converter Component Location
Courtesy of AMERICAN HONDA MOTOR CO., INC.

DTC TROUBLESHOOTING

DTC P0420: CATALYST SYSTEM EFFICIENCY BELOW THRESHOLD

NOTE:

Refer to the CATALYTIC CONVERTER SYSTEM (GX)
(SUPPLEMENT) article for additional information for the GX
model.

NOTE:

Before you troubleshoot, record all freeze data and any
on-board snapshot, and review the general



2008 Honda Civic GX

2006-08 ENGINE PERFORMANCE Catalytic Converter System (R18A1) - Civic (Except Hybrid)





2008 Honda Civic GX

2006-08 ENGINE PERFORMANCE Catalytic Converter System (R18A1) - Civic (Except Hybrid)
