12. Connect the shift solenoid harness connectors:

BLU wire to shift solenoid valve A.

ORN, WHT, and WHT wires to shift solenoid valve B.

GRN wire to shift solenoid valve C.

YEL wire to shift solenoid valve D.

13. Install the shift solenoid valve cover, the dowel pins, a new gasket, and the

harness clamp bracket.

14. Check the connector for rust, dirt, or oil, then connect the connector securely.
15. Refill the transmission with ATF (see step 5 ).
16. Install the splash shield.

A/T CLUTCH PRESSURE CONTROL SOLENOID VALVE A TEST

1. Connect the HDS to the DLC (A) located behind the driver's dashboard lower

cover.

Fig. 187: Identifying Data Link Connector
Courtesy of AMERICAN HONDA MOTOR CO., INC.

2. Turn the ignition switch to ON (II). Make sure the HDS communicates with

the PCM. If it does not, go to the DLC circuit troubleshooting (see DLC
CIRCUIT TROUBLESHOOTING )

shift solenoid valve B. If shift solenoid valve A is
installed before installing shift solenoid valve B, it may
damage to hydraulic control system.



2008 Honda Civic LX

2006-08 TRANSMISSION Automatic Transmission - Civic (Except Hybrid)



































3. Select Clutch Pressure Control (Linear) Solenoid Valve A in the Miscellaneous

Test Menu with the HDS.

4. Test A/T clutch pressure control solenoid valve A with the HDS.

If the valve tests OK, the test is complete. Disconnect the HDS.

If the valve does not test OK, follow the instructions on the HDS.

If the valve does not test OK, and the HDS does not determine the cause,
go to step 5.

5. Remove the air cleaner assembly (see AIR CLEANER

REMOVAL/INSTALLATION ) and the intake air duct.

6. Remove the mounting bolts securing the harness cover (A), and remove the

harness clamp (B).

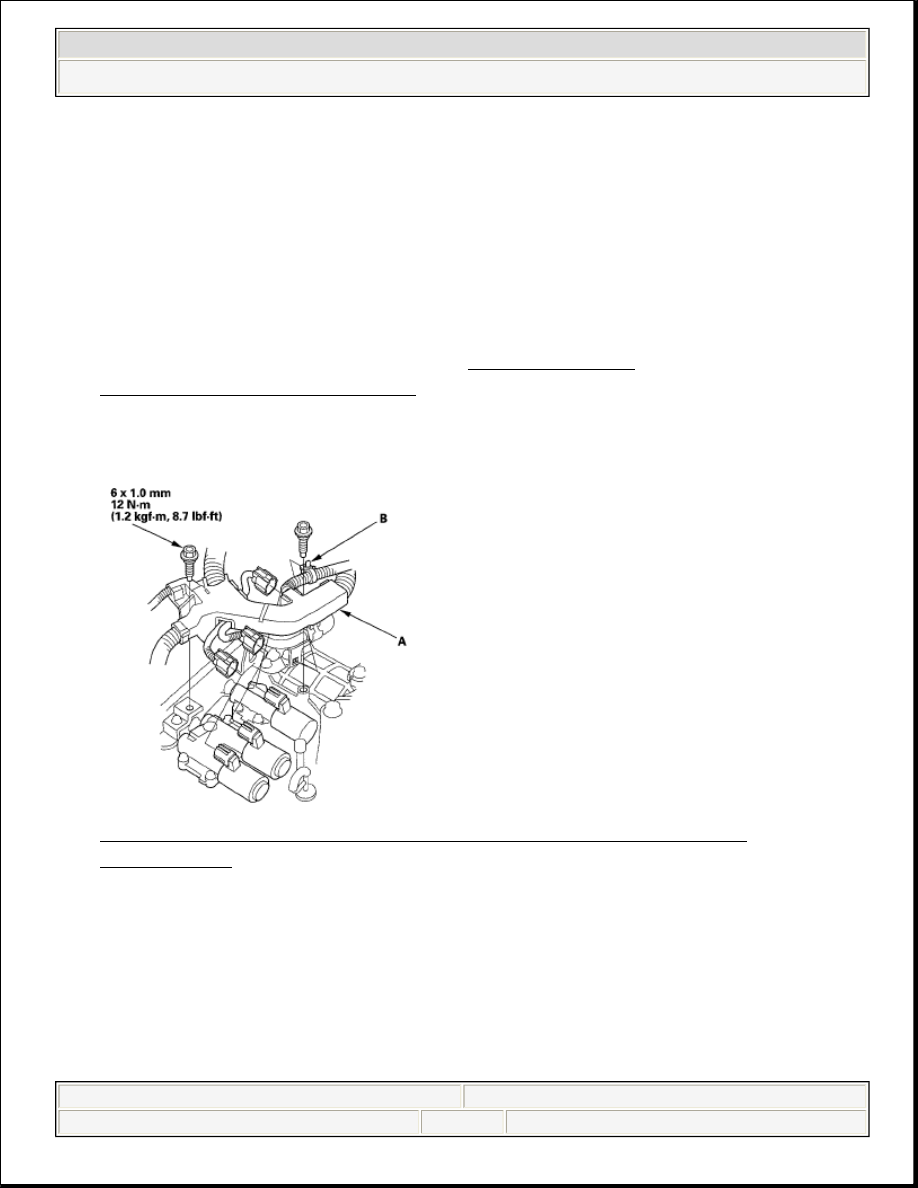

Fig. 188: Identifying Harness Cover, Harness Clamp & Torque
Specification
Courtesy of AMERICAN HONDA MOTOR CO., INC.

7. Disconnect the A/T clutch pressure control solenoid valve A connector (A)



2008 Honda Civic LX

2006-08 TRANSMISSION Automatic Transmission - Civic (Except Hybrid)

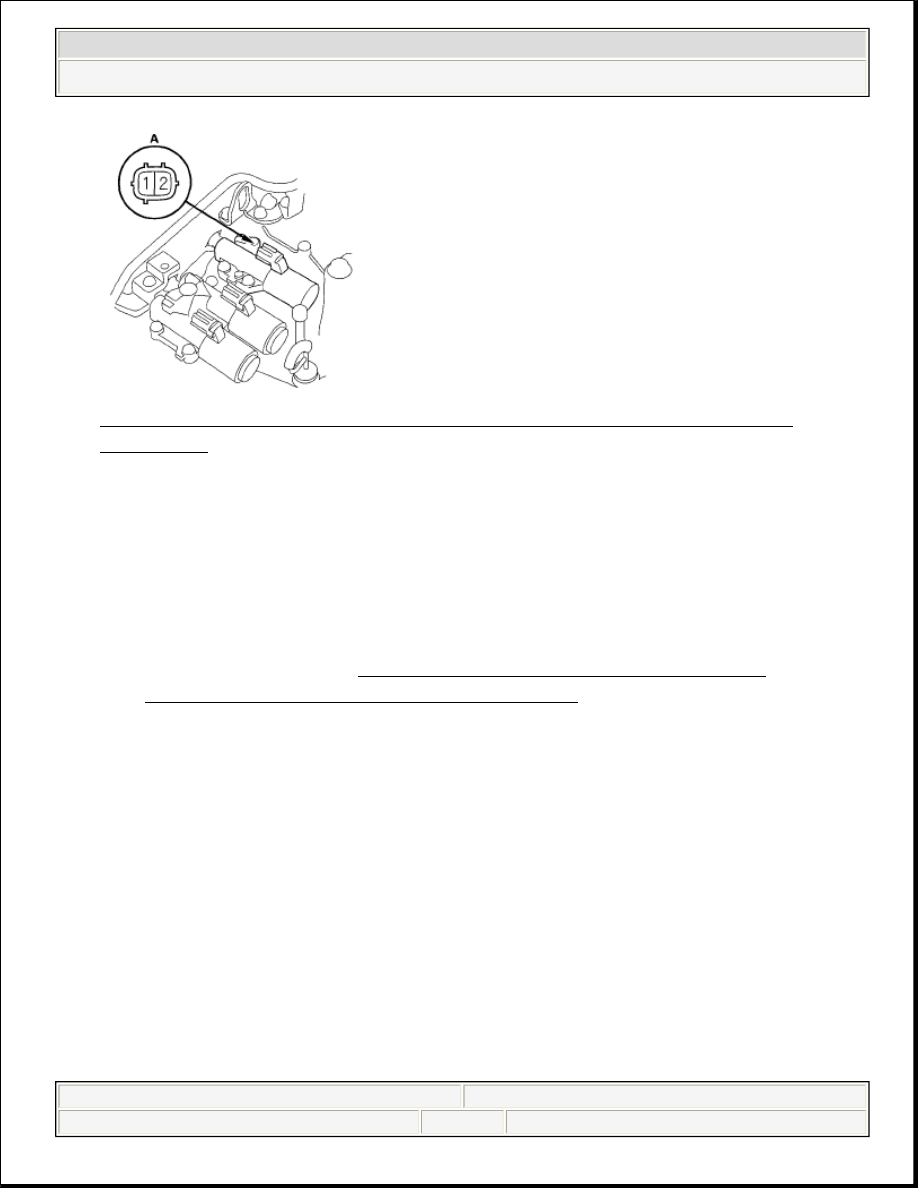

Fig. 189: Identifying A/T Clutch Pressure Control Solenoid Valve A
Connector
Courtesy of AMERICAN HONDA MOTOR CO., INC.

8. Measure the A/T clutch pressure control solenoid valve A resistance at the

connector terminals.

Standard: 3-10 ohms

If the resistance is out of standard, replace A/T clutch pressure control
solenoid valve A (see A/T CLUTCH PRESSURE CONTROL
SOLENOID VALVE A REPLACEMENT ).

If the resistance is within the standard, go to step 9.

9. Connect a jumper wire from the negative battery terminal to A/T clutch

pressure control solenoid valve A connector terminal No. 2, and connect
another jumper wire from the positive battery terminal to connector terminal
No. 1.

If a clicking sound is heard, the valve is OK. Reconnect the connector, and
install all removed parts.

If no clicking sound is heard, go to step 10.

10. Remove the mounting bolts and A/T clutch pressure control solenoid valve A.



2008 Honda Civic LX

2006-08 TRANSMISSION Automatic Transmission - Civic (Except Hybrid)



































Fig. 190: Identifying ATF Pipe, ATF Joint Pipes, O-Rings, Gasket &
Torque Specification
Courtesy of AMERICAN HONDA MOTOR CO., INC.

11. Remove the ATF pipe (B), the ATF joint pipes (C), the O-rings (D), and the

gasket (E).

12. Check the fluid passage of the solenoid valve for contamination.
13. Connect a jumper wire from the negative battery terminal to A/T clutch

pressure control solenoid valve A connector terminal No. 2, and connect
another jumper wire from the positive battery terminal to connector terminal
No. 1. Make sure A/T clutch pressure control solenoid valve A moves.



2008 Honda Civic LX

2006-08 TRANSMISSION Automatic Transmission - Civic (Except Hybrid)
