Honda Civic. Manual - part 200

Does the HDS indicate FAILED?

YES -Go to step 6.

NO -If the HDS indicates PASSED, intermittent failure, the system is OK at
this time. Check for poor connections or loose terminals between the output
shaft (countershaft) speed sensor and the PCM. If the HDS indicates NOT
COMPLETED, go to step 3.

6. Turn the ignition switch to LOCK (0).
7. Disconnect the output shaft (countershaft) speed sensor connector, and inspect

the connector and connector terminals to be sure they are making good contact.

Are the connector terminals OK?

YES -Go to step 8.

NO -Repair the connector terminals, then go to step 8.

8. Connect the output shaft (countershaft) speed sensor connector.
9. Test-drive the vehicle with the shift lever in D with engine speed 2,000 rpm or

higher, and let the transmission shift through all five gears.

10. Turn the ignition switch to LOCK (0). Repeat the test-drive in step 9, then go

to step 11.

11. Monitor the OBD STATUS for P0723 in the DTCs MENU with the HDS.

Does the HDS indicate FAILED?

YES -Go to step 12.

NO -If the HDS indicates PASSED, troubleshooting is complete. If the HDS
indicates NOT COMPLETED, go to step 9.

12. Turn the ignition switch to LOCK (0).
13. Jump the SCS line with the HDS.
14. Disconnect PCM connector C (44P).



2008 Honda Civic LX

2006-08 TRANSMISSION Automatic Transmission - Civic (Except Hybrid)



































15. Check for continuity between PCM connector terminal C40 and body ground,

and between terminal C44 and body ground.

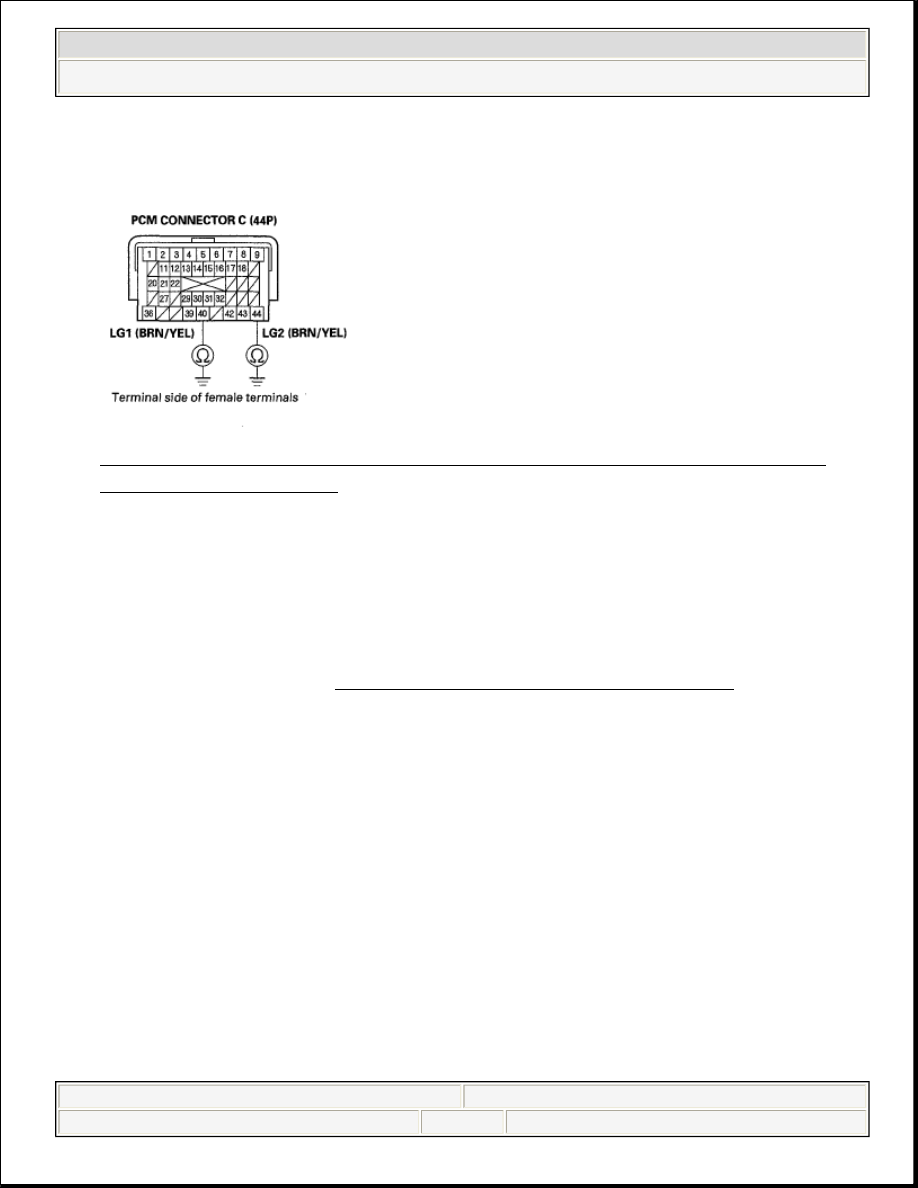

Fig. 112: Checking Continuity Between PCM Connector Terminal C40
And C44 Body Ground
Courtesy of AMERICAN HONDA MOTOR CO., INC.

Is there continuity?

YES -Go to step 16.

NO -Repair open in the wires between PCM connector terminals C40, C44,
and ground (G101) (see CONNECTOR TO HARNESS INDEX ), or repair
poor ground (G101), then go to step 32.

16. Connect PCM connector C (44P).
17. Disconnect the output shaft (countershaft) speed sensor connector.
18. Turn the ignition switch to ON (II).
19. Measure the voltage between output shaft (countershaft) speed sensor

connector terminal No. 1 and body ground.



2008 Honda Civic LX

2006-08 TRANSMISSION Automatic Transmission - Civic (Except Hybrid)



































Fig. 113: Measuring Voltage Between Output Shaft (Countershaft) Speed
Sensor Connector Terminal 1 And Body Ground
Courtesy of AMERICAN HONDA MOTOR CO., INC.

Is there about 5 V?

YES -Go to step 20.

NO -Go to step 29.

20. Turn the ignition switch to LOCK (0).
21. Disconnect PCM connector C (44P).
22. Check for continuity between output shaft (countershaft) speed sensor

connector terminal No. 2 and body ground.

Fig. 114: Checking Continuity Between Output Shaft (Countershaft)
Speed Sensor Connector Terminal 2 And Body Ground
Courtesy of AMERICAN HONDA MOTOR CO., INC.

Is there continuity?



2008 Honda Civic LX

2006-08 TRANSMISSION Automatic Transmission - Civic (Except Hybrid)



































YES -Repair short to body ground in the wire between PCM connector
terminal C43 and the output shaft (countershaft) speed sensor, then go to step
32.

NO -Go to step 23.

23. Connect PCM connector C (44P).
24. Turn the ignition switch to ON (II).
25. Measure the voltage between output shaft (countershaft) speed sensor

connector terminal No. 2 and body ground.

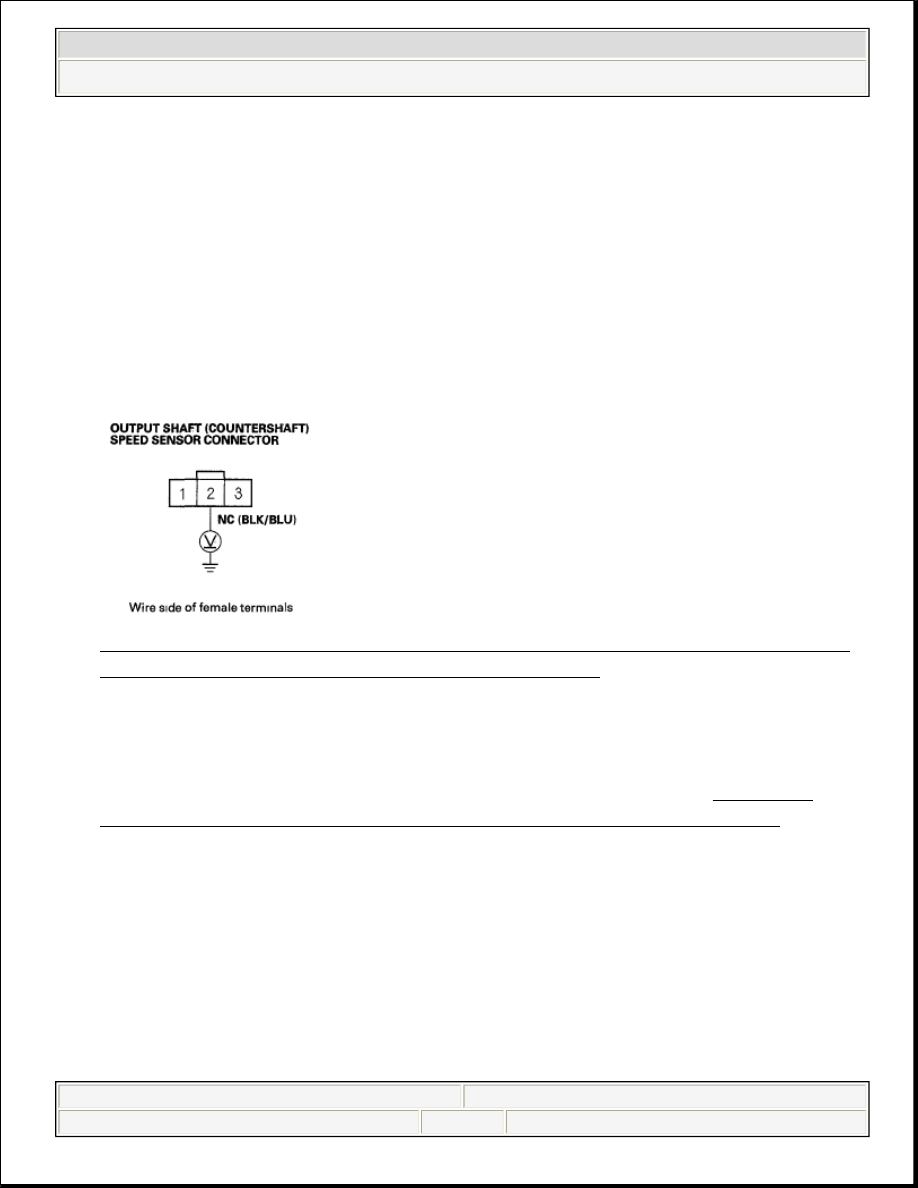

Fig. 115: Measuring Voltage Between Output Shaft (Countershaft) Speed
Sensor Connector Terminal 2 And Body Ground
Courtesy of AMERICAN HONDA MOTOR CO., INC.

Is there about 5 V?

YES -Replace the output shaft (countershaft) speed sensor (see OUTPUT
SHAFT (COUNTERSHAFT) SPEED SENSOR REPLACEMENT ), then
go to step 32.

NO -Go to step 26.

26. Turn the ignition switch to LOCK (0).
27. Disconnect PCM connector C (44P).
28. Check for continuity between PCM connector terminal C43 and output shaft

(countershaft) speed sensor connector terminal No. 2.
