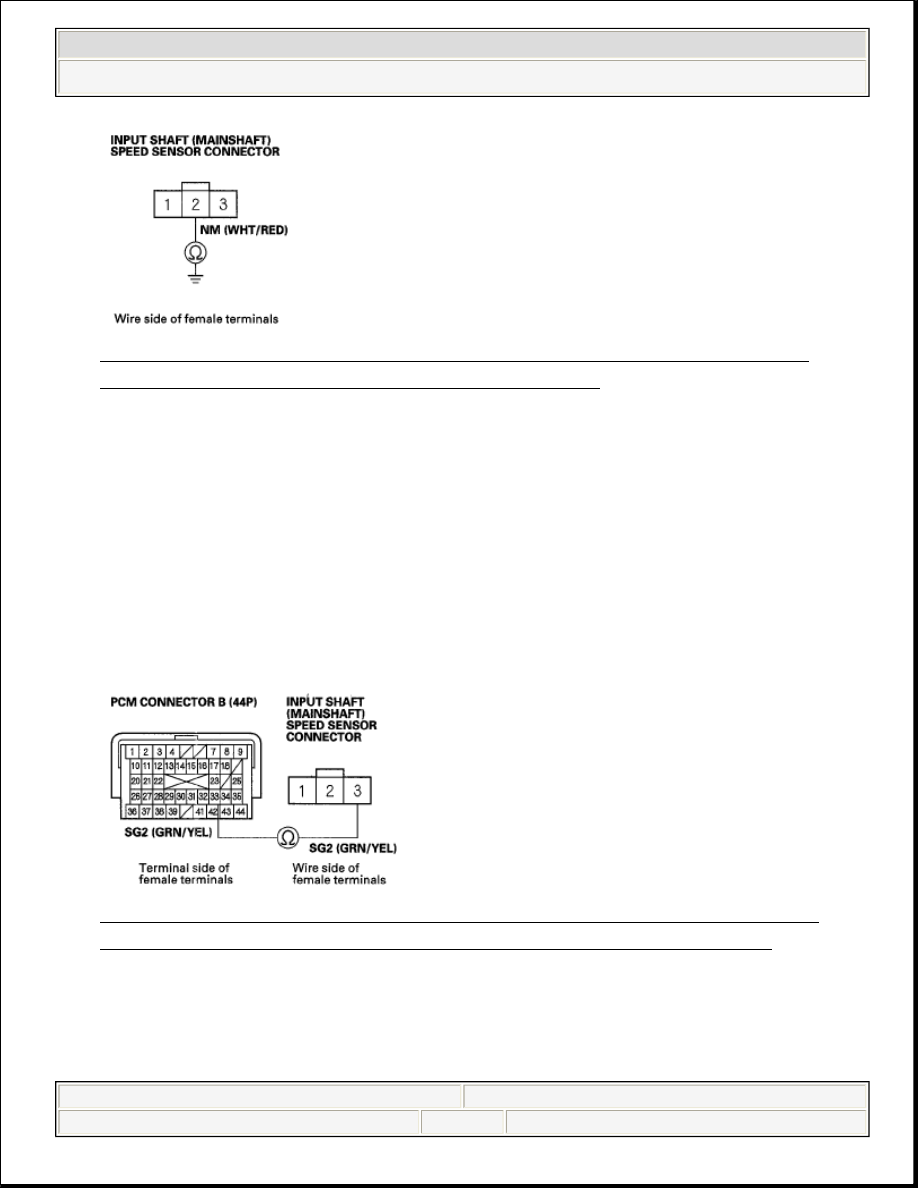

Fig. 95: Checking Continuity Between Input Shaft (Mainshaft) Speed
Sensor Connector Terminal 2 And Body Ground
Courtesy of AMERICAN HONDA MOTOR CO., INC.

Is there continuity?

YES -Repair short to body ground in the wire between PCM connector
terminal B17 and the input shaft (mainshaft) speed sensor, then go to step 32.

NO -Go to step 21.

21. Check for continuity between PCM connector, terminal B33 and input shaft

(mainshaft) speed sensor connector terminal No. 3.

Fig. 96: Checking Continuity Between PCM Connector, Terminal B33
And Input Shaft (Mainshaft) Speed Sensor Connector Terminal 3
Courtesy of AMERICAN HONDA MOTOR CO., INC.

Is there continuity?

YES -Go to step 22.



2008 Honda Civic LX

2006-08 TRANSMISSION Automatic Transmission - Civic (Except Hybrid)



































NO -Repair open in the wire between PCM connector terminal B33 and the
input shaft (mainshaft) speed sensor, then go to step 32.

22. Connect PCM connector B (44P).
23. Turn the ignition switch to ON (II).
24. Measure the voltage between input shaft (mainshaft) speed sensor connector

terminals No. 2 and No. 3.

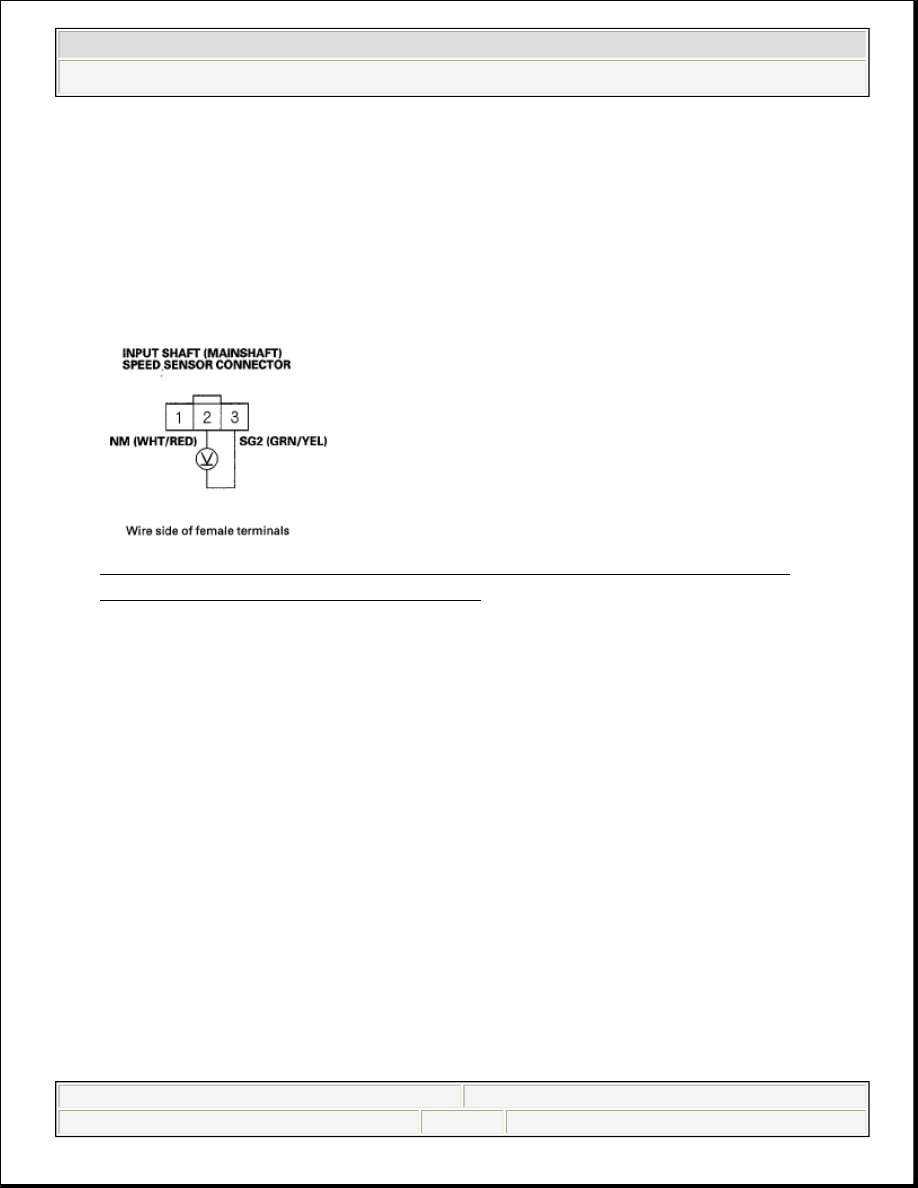

Fig. 97: Measuring Voltage Between Input Shaft (Mainshaft) Speed
Sensor Connector Terminals 2 And 3
Courtesy of AMERICAN HONDA MOTOR CO., INC.

Is there about 5 V?

YES -Go to step 28.

NO -Go to step 25.

25. Turn the ignition switch to LOCK (0).
26. Disconnect PCM connector B (44P).
27. Check for continuity between PCM connector terminal B17 and input shaft

(mainshaft) speed sensor connector terminal No. 2.



2008 Honda Civic LX

2006-08 TRANSMISSION Automatic Transmission - Civic (Except Hybrid)



































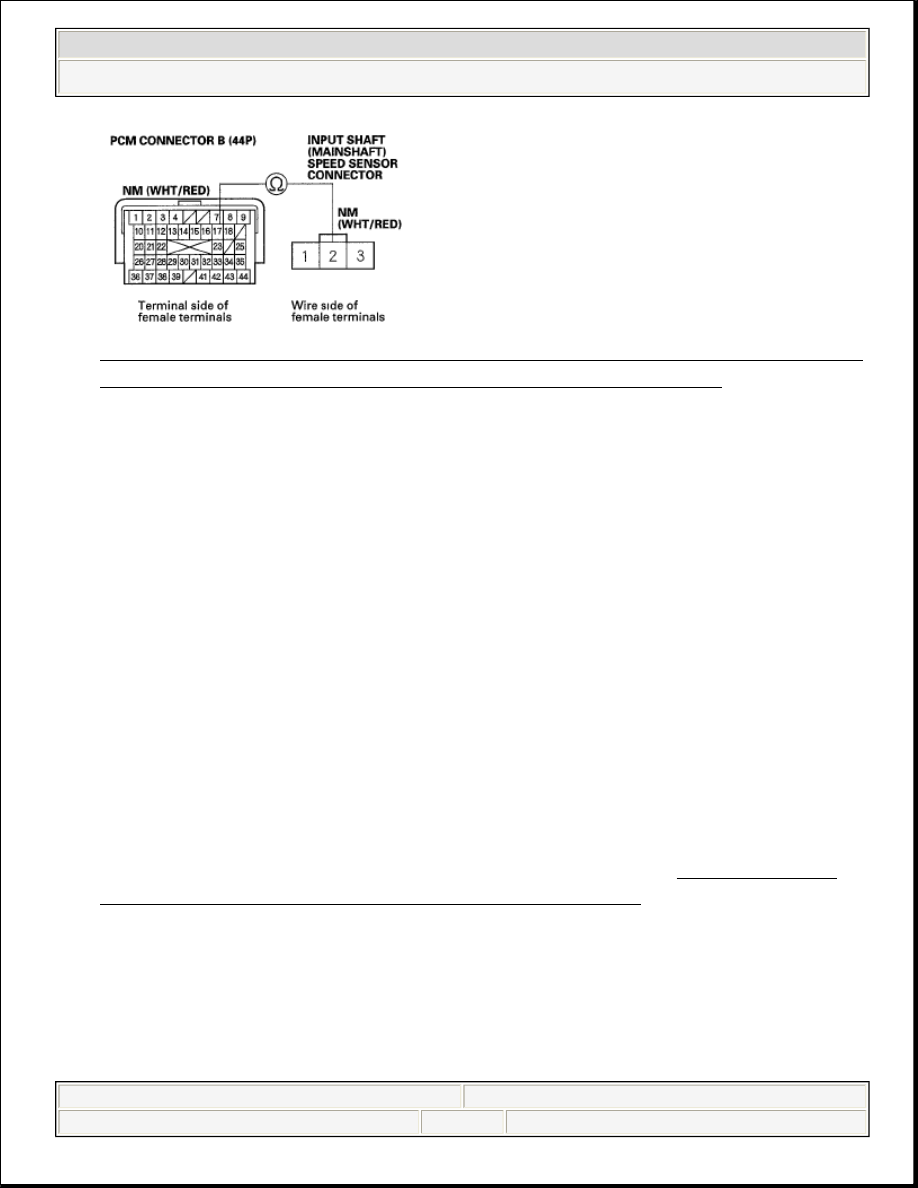

Fig. 98: Checking Continuity Between PCM Connector Terminal B17 And
Input Shaft (Mainshaft) Speed Sensor Connector Terminal 2
Courtesy of AMERICAN HONDA MOTOR CO., INC.

Is there continuity?

YES -Go to step 38.

NO -Repair open in the wire between PCM connector terminal B17 and the
input shaft (mainshaft) speed sensor, then go to step 32.

28. Connect the input shaft (mainshaft) speed sensor connector.
29. Clear the DTC with the HDS.
30. Test-drive the vehicle with the shift lever in D, and keep the vehicle at speeds

over 12 mph (20 km/h) for at least 10 seconds. Slow down and stop the wheels.

31. Monitor the OBD STATUS for P0716 or P0717 in the DTCs MENU with the

HDS.

Does the HDS indicate FAILED?

YES -Replace the input shaft (mainshaft) speed sensor (see INPUT SHAFT
(MAINSHAFT) SPEED SENSOR REPLACEMENT ), then go to step 32.

NO -Go to step 38.

32. Reconnect all connectors.
33. Turn the ignition switch to ON (II).
34. Clear the DTC with the HDS.



2008 Honda Civic LX

2006-08 TRANSMISSION Automatic Transmission - Civic (Except Hybrid)



































35. Test-drive the vehicle with the shift lever in D, and keep the vehicle at speeds

over 12 mph (20 km/h) for at least 10 seconds. Slowdown and stop the wheels.

36. Check for DTCs with the HDS.

Is DTC P0716 or P0717 indicated?

YES -Check for poor connections or loose terminals between the input shaft
(mainshaft) speed sensor and the PCM, then go to step 1.

NO -Go to step 37.

37. Monitor the OBD STATUS for P0716 or P0717 in the DTCs MENU with the

HDS.

Does the HDS indicate PASSED?

YES -Troubleshooting is complete. If any other DTCs were indicated in step
36, go to the INDICATED DTC'S TROUBLESHOOTING.

NO -If the HDS indicates FAILED, check for poor connections or loose
terminals between the input shaft (mainshaft) speed sensor and the PCM, then
go to step 1. If the HDS indicates NOT COMPLETED, go to step 35.

38. Update the PCM if it does not have the latest software (see UPDATING THE

PCM ), or substitute a known-good PCM (see SUBSTITUTING THE
PCM ).

39. Test-drive the vehicle with the shift lever in D, and keep the vehicle at speeds

over 12 mph (20 km/h) for more than 10 seconds. Slow down and stop the
wheels.

40. Check for DTCs with the HDS.

Is DTC P0716 or P0717 indicated?

YES -Check for poor connections or loose terminals between the input shaft
(mainshaft) speed sensor and the PCM. If the PCM was updated, substitute a
known-good PCM (see SUBSTITUTING THE PCM ), then go to step 39. If
the PCM was substituted, go to step 1.
