Connector Terminal And Gauge Control Module (Tach) 36P Connector
Terminal
Courtesy of AMERICAN HONDA MOTOR CO., INC.

Is there continuity?

YES -Go to step 9.

NO -Repair open in the wire between the gauge control module and the
navigation unit.

9. Turn the ignition switch to ON (II).

10. With the headlight switch still on, measure the voltage between navigation unit

connector A (17P) No. 10 terminal and body ground.

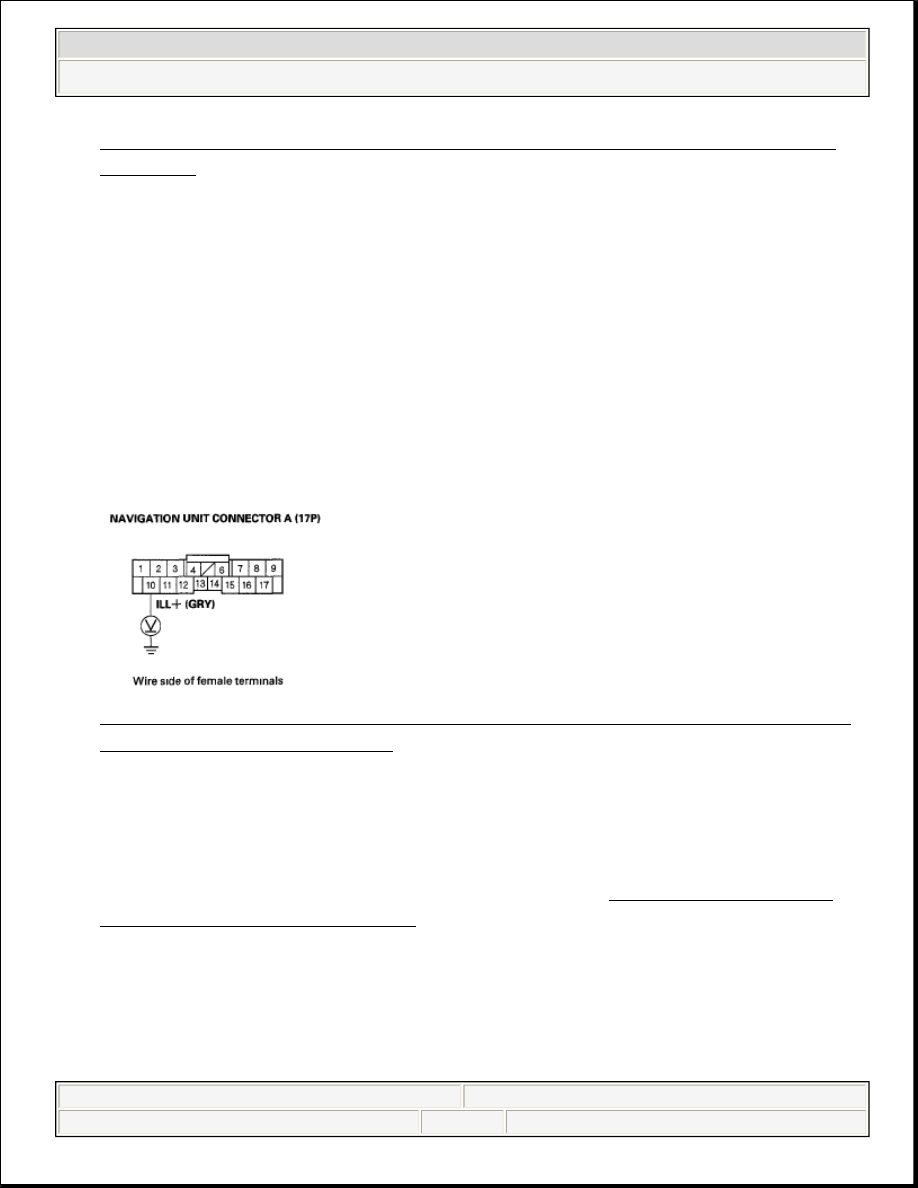

Fig. 118: Measuring Voltage Between Navigation Unit A (17P) Connector
Terminal And Body Ground
Courtesy of AMERICAN HONDA MOTOR CO., INC.

Is there battery voltage?

YES -Check the connections at navigation unit connector A (17P). If all
connections are OK, replace the navigation unit (see NAVIGATION UNIT
REMOVAL/INSTALLATION ).

NO -Repair open in the wire between the under-dash fuse/relay box and the
navigation unit.

AUDIO UNIT BUTTON ILLUMINATION DOES NOT WORK (WITHOUT NAVIGATION)



2008 Honda Civic LX

2006-08 ACCESSORIES & EQUIPMENT Audio System - Civic (Except Hybrid)



































1. Turn the ignition switch to ON (II).
2. Turn the combination lighting switch to the parking light position.
3. Check the illumination of the audio unit buttons.

Are the buttons illuminated?

YES -Intermittent problem: the audio unit is OK at this time. Check for loose
or poor connections at the audio unit connector A (17P).

NO -Go to step 4.

4. Check the illumination of several other buttons not related to the audio system.

Are the buttons illuminated?

YES -Go to step 5.

NO -Troubleshoot the interior lights. Start by checking the No. 14 (7.5 A) fuse
in the under-dash fuse/relay box. If the fuse is OK, check for an open in the
wire between the under-dash fuse/relay box and the audio unit.

5. Turn the ignition switch to LOCK (0).
6. Disconnect audio unit connector A (17P).

7. Disconnect gauge control module (tach) 36P connector.
8. Check for continuity between audio unit connector A (17P) No. 1 terminal and

gauge control module (tach) 36P connector No. 14 terminal.

NOTE:

Check the vehicle battery condition first.

Check the connectors for poor connections or loose
terminals.

NOTE:

Eject all the discs before removing the audio unit to
prevent the CD player's load mechanism.



2008 Honda Civic LX

2006-08 ACCESSORIES & EQUIPMENT Audio System - Civic (Except Hybrid)



































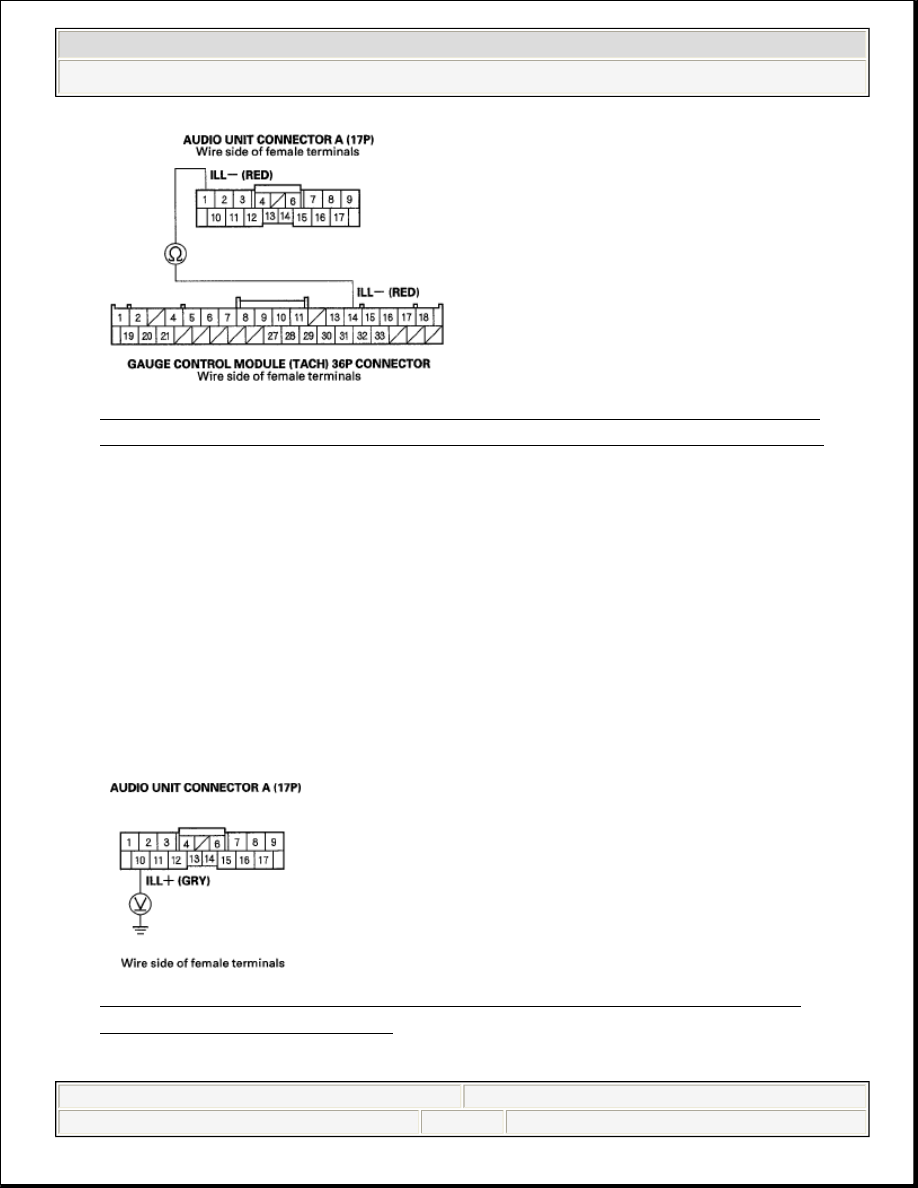

Fig. 119: Checking Continuity Between Audio Unit A (17P) Connector
Terminal And Gauge Control Module (Tach) 36P Connector Terminal
Courtesy of AMERICAN HONDA MOTOR CO., INC.

Is there continuity?

YES -Go to step 9.

NO -Repair open in the wire between the gauge control module and the audio
unit.

9. Turn the ignition switch to ON (II).

10. With the headlight switch still on, measure the voltage between audio unit

connector A (17P) No. 10 terminal and body ground.

Fig. 120: Measuring Voltage Between Audio Unit A (17P) Connector
Terminal And Body Ground
Courtesy of AMERICAN HONDA MOTOR CO., INC.



2008 Honda Civic LX

2006-08 ACCESSORIES & EQUIPMENT Audio System - Civic (Except Hybrid)



































Is there battery voltage?

YES -Check the connections at audio unit connector A (17P). If all the
connections are OK, replace the audio unit (see AUDIO UNIT
REMOVAL/INSTALLATION).

NO -Repair open in the wire between the under-dash fuse/relay box and the
audio unit.

RADIO PRESET MEMORY IS LOST

1. Set each of the radio station preset buttons.

Do each of the buttons set properly?

YES -Go to step 2.

NO -

With navigation: Replace the navigation unit (see NAVIGATION UNIT
REMOVAL/INSTALLATION ).

Without navigation: Replace the audio unit (see AUDIO UNIT
REMOVAL/INSTALLATION).

2. Turn the ignition switch to LOCK (0) for 1 minute, then turn it back to ON (II).
3. Test the preset buttons for proper recall operation.

Do the preset buttons recall the set radio stations?

YES -System is normal at this time. Check the connections at the navigation
unit or audio unit.

NO -

With navigation: Replace the navigation unit (see NAVIGATION UNIT
REMOVAL/INSTALLATION ).

NOTE:

If only the XM stations are lost, go to XM RADIO PRESET
MEMORY IS LOST .
