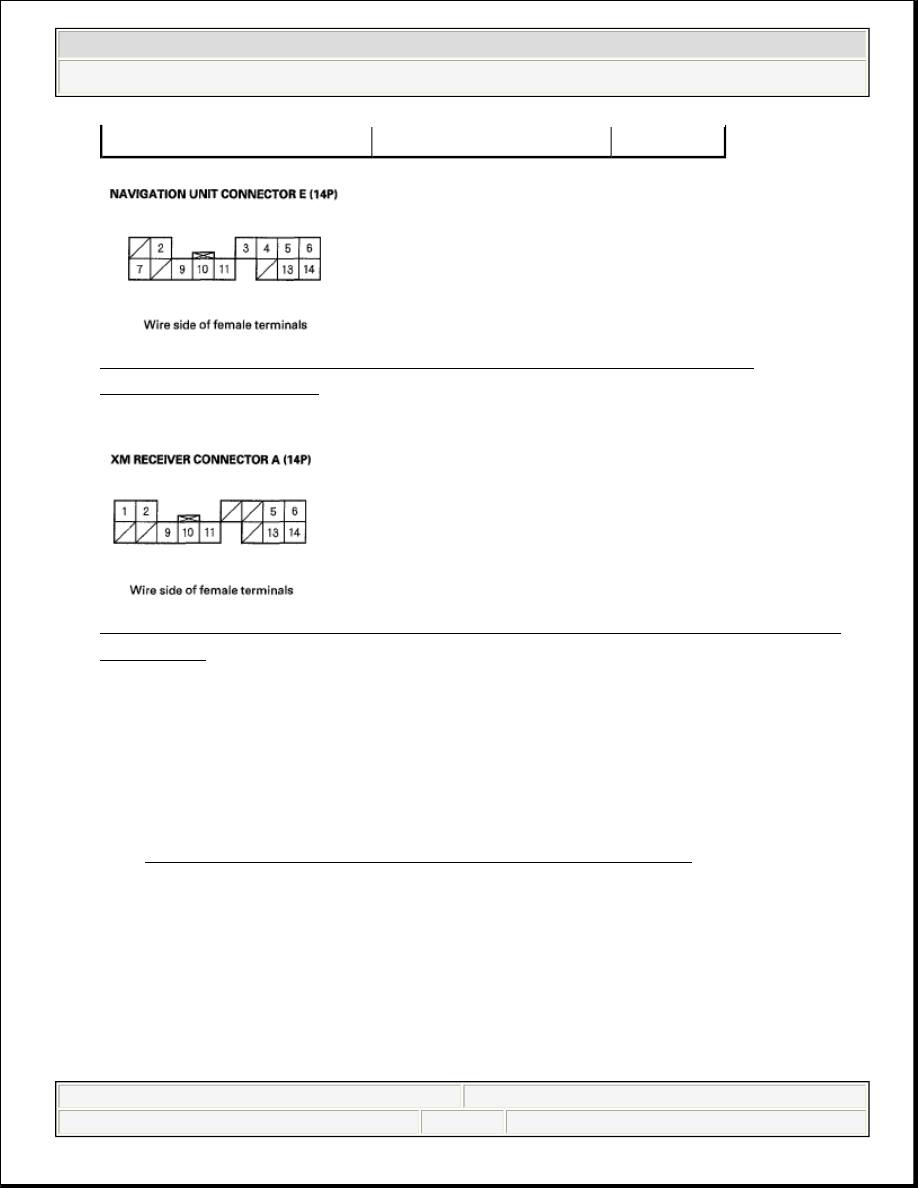

Fig. 107: Checking Continuity Between Navigation Unit E (14P)
Connector Terminals
Courtesy of AMERICAN HONDA MOTOR CO., INC.

Fig. 108: Checking Continuity Between XM Receiver A (14P) Connector
Terminals
Courtesy of AMERICAN HONDA MOTOR CO., INC.

Is there continuity?

YES -Substitute a known-good XM receiver, then reconnect the all connectors
and recheck. If the symptom/indication goes away, replace the original XM
receiver. If the symptom/indication is still present, replace the navigation unit
(see NAVIGATION UNIT REMOVAL/INSTALLATION ).

NO -Repair open in the wire between the navigation unit and the XM receiver.

XM RADIO DISPLAY IS BLANK AND NO STATION INFORMATION IS DISPLAYED (WITH
NAVIGATION)

E14

A14

GRN

NOTE:

Check the vehicle battery condition first.

Check the connectors for poor connections or loose



2008 Honda Civic LX

2006-08 ACCESSORIES & EQUIPMENT Audio System - Civic (Except Hybrid)



































1. Measure the voltage between XM receiver connector A (14P) No. 1 terminal

and body ground.

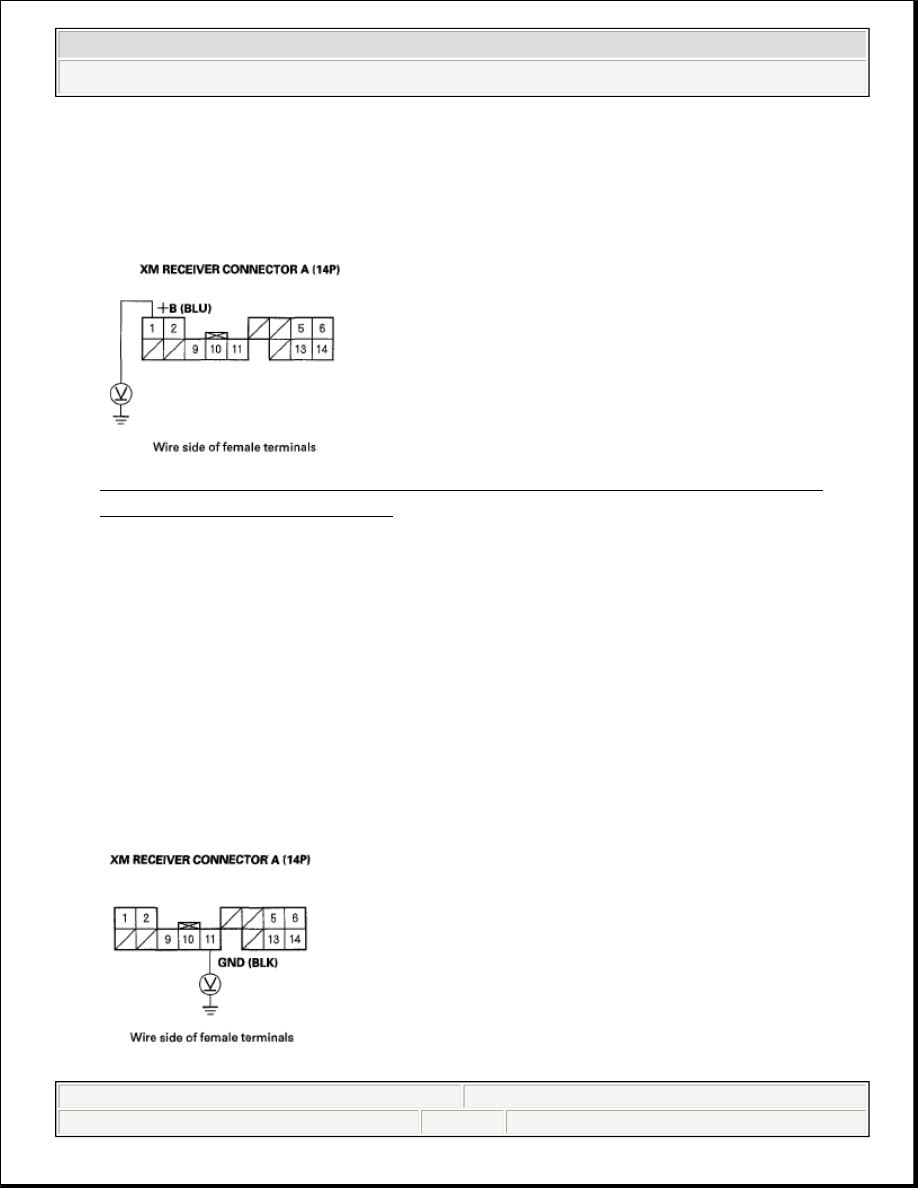

Fig. 109: Measuring Voltage Between XM Receiver A (14P) Connector
Terminal And Body Ground
Courtesy of AMERICAN HONDA MOTOR CO., INC.

Is there battery voltage?

YES -Go to step 2.

NO -Repair open in the wire between No. 23 (10 A) fuse in the under-hood
fuse/relay box and XM receiver connector A (14P) No. 1 terminal.

2. Turn the ignition switch to ON (II).
3. Measure the voltage between XM receiver connector A (14P) No. 11 terminal

and body ground.

Fig. 110: Measuring Voltage Between XM Receiver A (14P) Connector

terminals.



2008 Honda Civic LX

2006-08 ACCESSORIES & EQUIPMENT Audio System - Civic (Except Hybrid)



































Terminal And Body Ground
Courtesy of AMERICAN HONDA MOTOR CO., INC.

Is there less than 0.1 V?

YES -Go to step 4.

NO -Repair open in the wire between the XM receiver connector A (14P) No.
1 terminal and navigation unit connector E (14P) No. 11 terminal.

4. Turn the ignition switch to LOCK (0).
5. Measure the voltage between XM receiver connector A (14P) No. 2 terminal

and body ground.

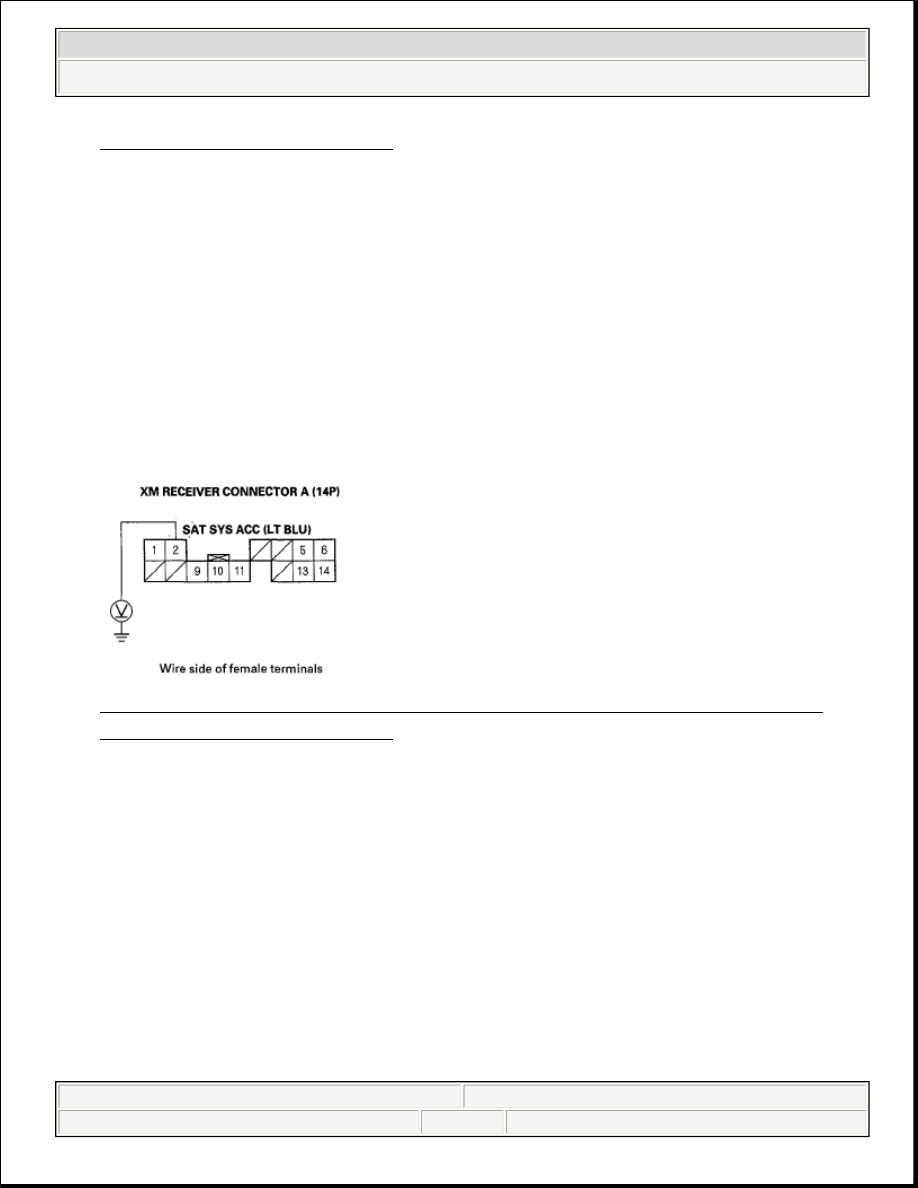

Fig. 111: Measuring Voltage Between XM Receiver A (14P) Connector
Terminal And Body Ground
Courtesy of AMERICAN HONDA MOTOR CO., INC.

Is there 10 V or more present?

YES -Go to step 7.

NO -Go to step 6.

6. Measure the voltage between navigation unit connector E (14P) No. 2 terminal

and body ground.



2008 Honda Civic LX

2006-08 ACCESSORIES & EQUIPMENT Audio System - Civic (Except Hybrid)

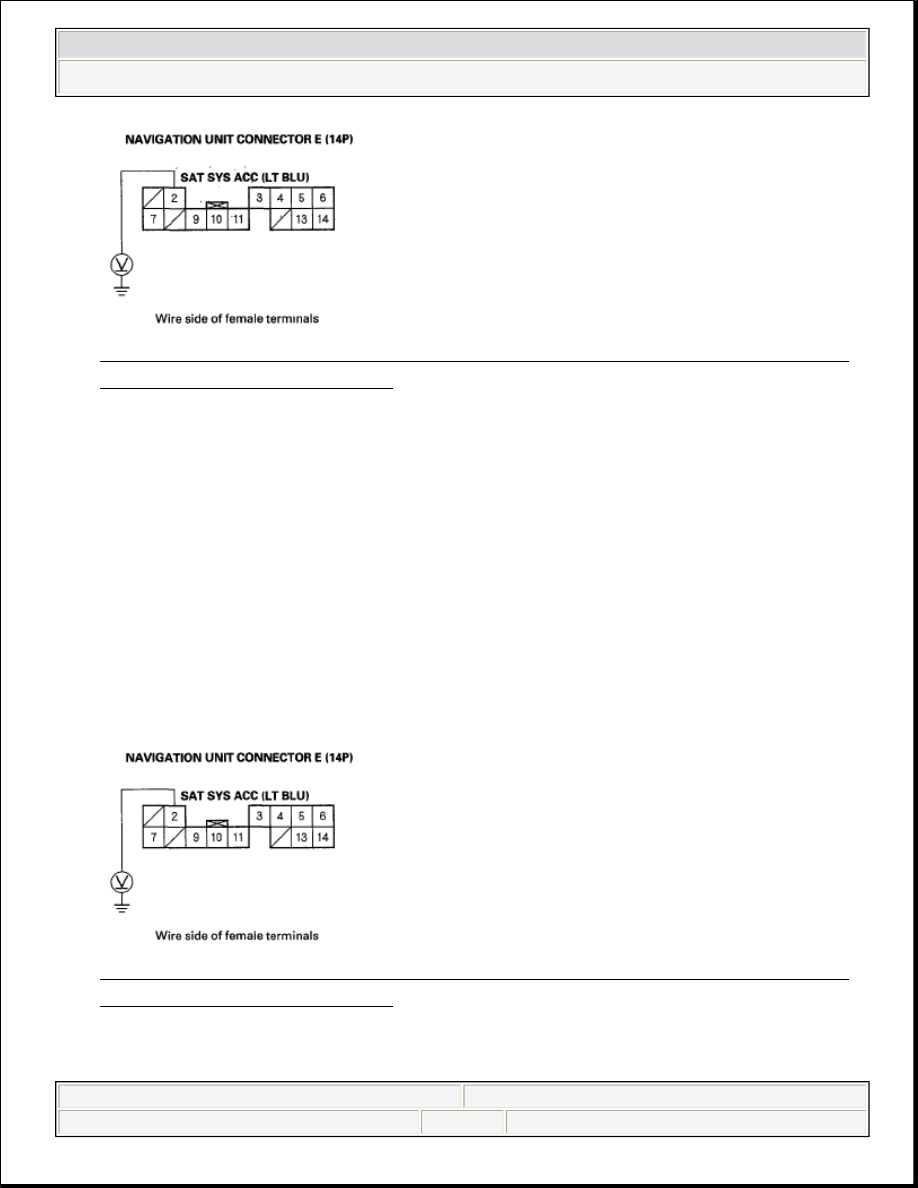

Fig. 112: Measuring Voltage Between Navigation Unit E (14P) Connector
Terminal And Body Ground
Courtesy of AMERICAN HONDA MOTOR CO., INC.

Is there 10 V or more present?

YES -Repair open or short to body ground in the wire between the navigation
unit and XM receiver.

NO -Substitute a known-good navigation unit and recheck. If 10 V or more are
present, replace the original navigation unit.

7. Turn the ignition switch to ON (II).
8. Measure voltage between the navigation unit connector E (14P) No. 2 terminal

and body ground.

Fig. 113: Measuring Voltage Between Navigation Unit E (14P) Connector
Terminal And Body Ground
Courtesy of AMERICAN HONDA MOTOR CO., INC.

Is there less than 0.5 V?
