Honda Civic. Manual - part 120

Auxiliary Jack Assembly 5P Connector

(Without navigation)

CAVITY AND WIRE SPECIFICATION

CIRCUIT DIAGRAM

With Navigation

5

GRN

Navigation unit (AUX R)

Cavity

Wire

Connect to

1

WHT

Audio Unit (AUX DET)

2

BLU

Audio Unit (AUX GND)

3

BRN

Audio Unit (AUX SGND)

4

YEL

Audio Unit (AUX L)

5

GRN

Audio Unit (AUX R)



2008 Honda Civic LX

2006-08 ACCESSORIES & EQUIPMENT Audio System - Civic (Except Hybrid)

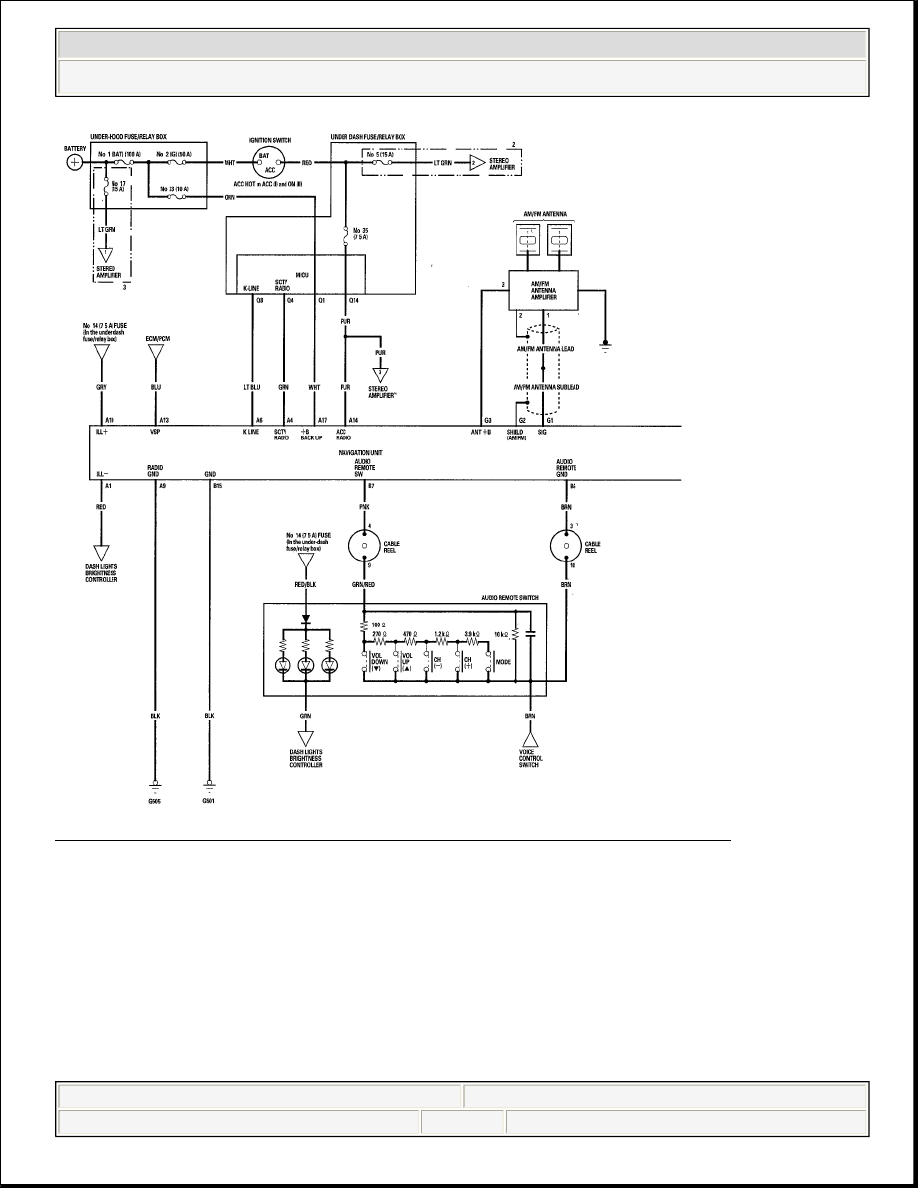

Fig. 14: Audio System Circuit Diagram - With Navigation (1 Of 3)
Courtesy of AMERICAN HONDA MOTOR CO., INC.



2008 Honda Civic LX

2006-08 ACCESSORIES & EQUIPMENT Audio System - Civic (Except Hybrid)

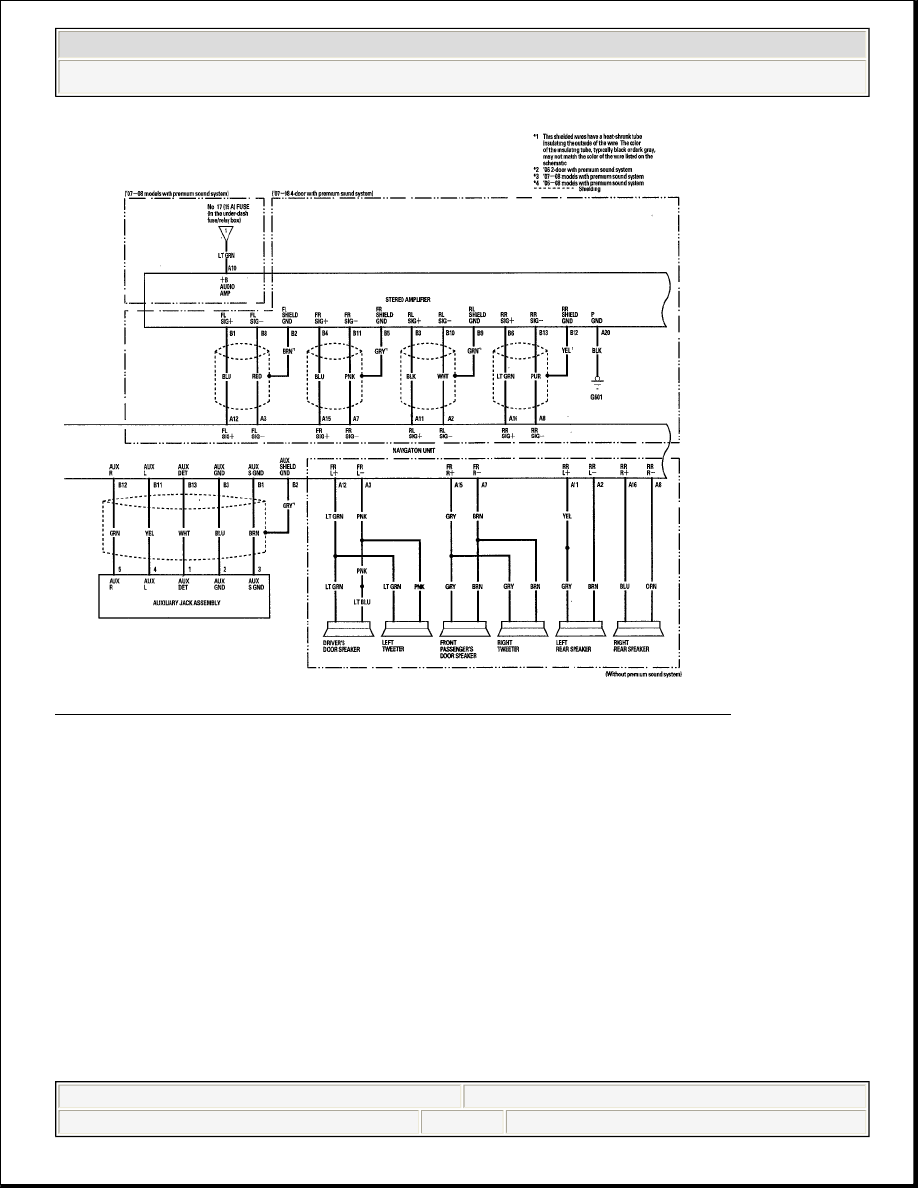

Fig. 15: Audio System Circuit Diagram - With Navigation (2 Of 3)
Courtesy of AMERICAN HONDA MOTOR CO., INC.

With Navigation



2008 Honda Civic LX

2006-08 ACCESSORIES & EQUIPMENT Audio System - Civic (Except Hybrid)

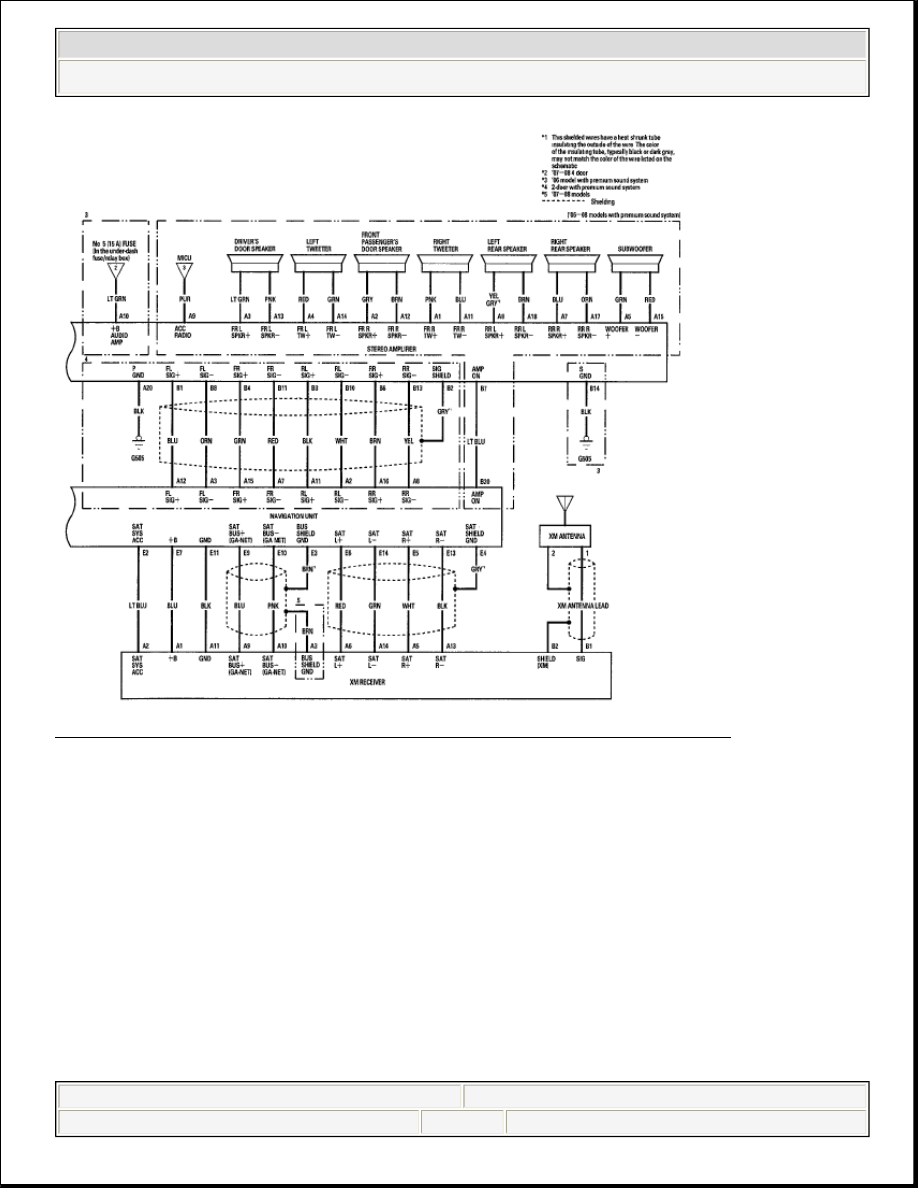

Fig. 16: Audio System Circuit Diagram - With Navigation (3 Of 3)
Courtesy of AMERICAN HONDA MOTOR CO., INC.

Audio without Navigation



2008 Honda Civic LX

2006-08 ACCESSORIES & EQUIPMENT Audio System - Civic (Except Hybrid)
