Stereo Amplifier Connector B (14P)

(With navigation)

CAVITY AND WIRE SPECIFICATION

A9

PUR

Multiplex integrated control unit (MICU) (ACC RADIO)

A10

LT GRN +B (Main stereo power supply)

A11

BLU

Right tweeter (-)

A12

BRN

Front passenger's door speaker (-)

A13

PNK

Driver's door speaker (-)

A14

GRN

Left tweeter (-)

A15

RED

Subwoofer (-)

A17

ORN

Right rear speaker (-)

A18

BRN

Left rear speaker (-)

A20

BLK

Ground (G601)

Cavity

Wire

Connect to

B1

BLU

Navigation unit (FL SIG+)

B2

BRN

(1)

Shield for terminals No. 1 and No. 8 (FL SHIELD
GND)

B3

BLK

Navigation unit (RL SIG+)

B4

BLU

Navigation unit (FR SIG+)

B5

GRY

(1)

Shield for terminals No. 4 and No. 11 (FR SHIELD
GND)

B6

LT GRN Navigation unit (RR SIG+)

B7

LT BLU Navigation unit (AMP ON)

B8

RED

Navigation unit (FL SIG-)

B9

GRN

(1)

Shield for terminals No. 3 and No. 10 (RL SHIELD
GND)

B10

WHT

Navigation unit (RL SIG-)

B11

PNK

Navigation unit (FR SIG-)

B12

YEL

(1)

Shield for terminals No. 6 and No. 13 (RR SHIELD
GND)



2008 Honda Civic LX

2006-08 ACCESSORIES & EQUIPMENT Audio System - Civic (Except Hybrid)



































Stereo Amplifier Connector B (14P)

(Without navigation)

CAVITY AND WIRE SPECIFICATION

XM RECEIVER CONNECTOR FOR INPUTS AND OUTPUTS ('06-08 2-

DOOR WITH NAVIGATION

AND '07-08 4-DOOR WITH NAVIGATION)

B13

PUR

Navigation unit (RR SIG-)

(1)

The shielded wires have a heat-shrunk tube insulating the outside of the
wire. The color of the insulating tube, typically black or dark gray, may not
match the color of the wire listed on the schematic.

Cavity

Wire

Connect to

B1

BLU

Audio unit (FL SIG+)

B2

BRN

(1)

Shield for terminals No. 1 and No. 8 (FL SHIELD
GND)

B3

BLK

Audio unit (RL SIG+)

B4

BLU

Audio unit (FR SIG+)

B5

GRY

(1)

Shield for terminals No. 4 and No. 11 (FR SHIELD
GND)

B6

LT GRN Audio unit (RR SIG+)

B7

LT BLU Audio unit (AMP ON)

B8

RED

Audio unit (FL SIG-)

B9

GRN

(1)

Shield for terminals No. 3 and No. 10 (RL SHIELD
GND)

B10

WHT

Audio unit (RL SIG-)

B11

PNK

Audio unit (FR SIG-)

B12

YEL

(1)

Shield for terminals No. 6 and No. 13 (RR SHIELD
GND)

B13

PUR

Audio unit (RR SIG-)

(1)

The shielded wires have a heat-shrunk tube insulating the outside of the
wire. The color of the insulating tube, typically black or dark gray, may not
match the color of the wire listed on the schematic.



2008 Honda Civic LX

2006-08 ACCESSORIES & EQUIPMENT Audio System - Civic (Except Hybrid)



































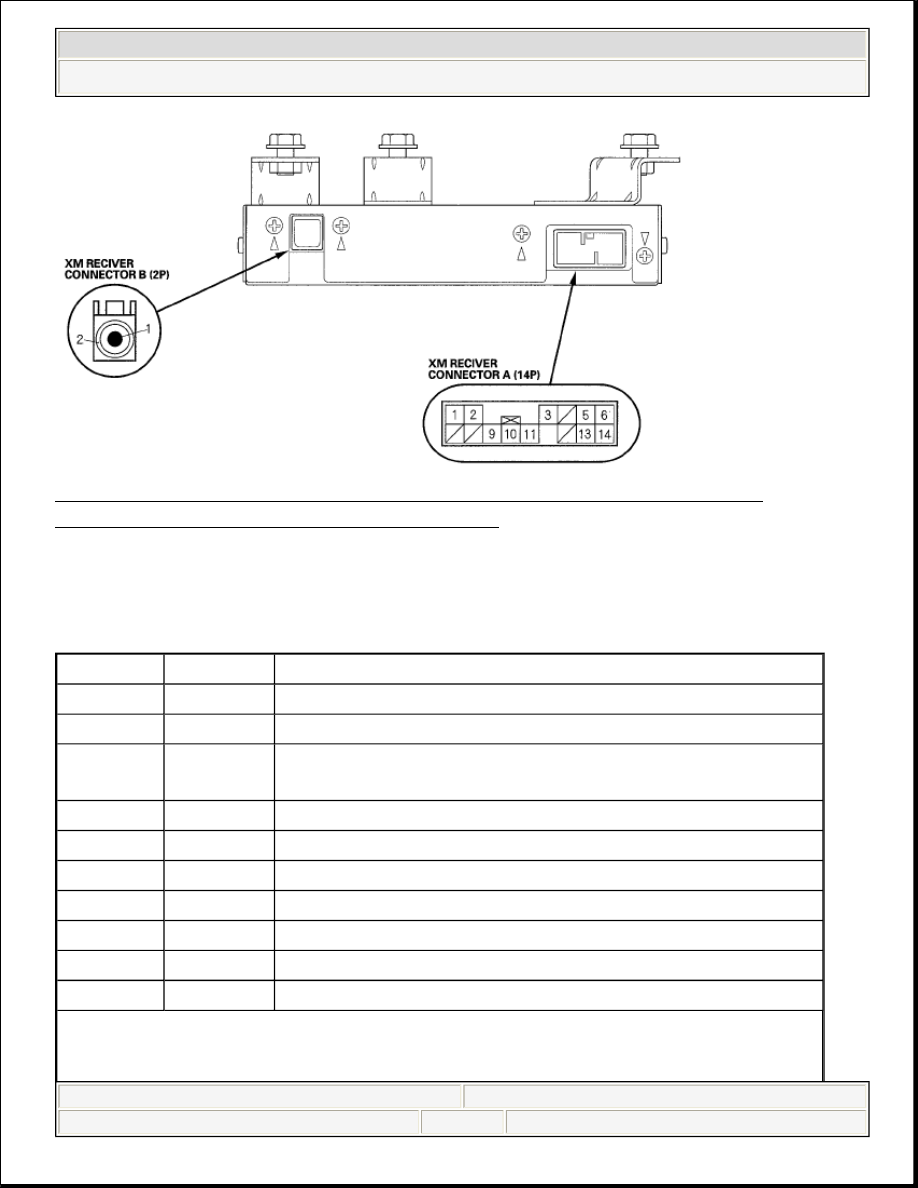

Fig. 12: Identifying XM Receiver For Inputs And Outputs Connector
Terminals ('06-08 2-Door With Navigation)
Courtesy of AMERICAN HONDA MOTOR CO., INC.

XM Receiver Connector A (14P)

CAVITY AND WIRE SPECIFICATION

Cavity

Wire

Connect to

A1

BLU

Navigation unit (+B)

A2

LT BLU Navigation unit (SAT SYS ACC)

A3

(2)

BRN

(1)

Shield for terminals No. 9 and No. 10 (BUS SHIELD
GND)

A5

WHT

Navigation unit (SAT R+)

A6

RED

Navigation unit (SAT L+)

A9

BLU

Navigation unit (SAT BUS+ (GA-NET))

A10

PNK

Navigation unit (SAT BUS- (GA-NET))

A11

BLK

Navigation unit (GND)

A13

BLK

Navigation unit (SAT R-)

A14

GRN

Navigation unit (SAT L-)

(1)

The shielded wires have a heat-shrunk tube insulating the outside of the
wire. The color of the insulating tube, typically black or dark gray, may not



2008 Honda Civic LX

2006-08 ACCESSORIES & EQUIPMENT Audio System - Civic (Except Hybrid)



































XM Receiver Connector B (2P)

CAVITY AND WIRE SPECIFICATION

AUXILIARY JACK ASSEMBLY CONNECTOR FOR INPUTS AND OUTPUTS

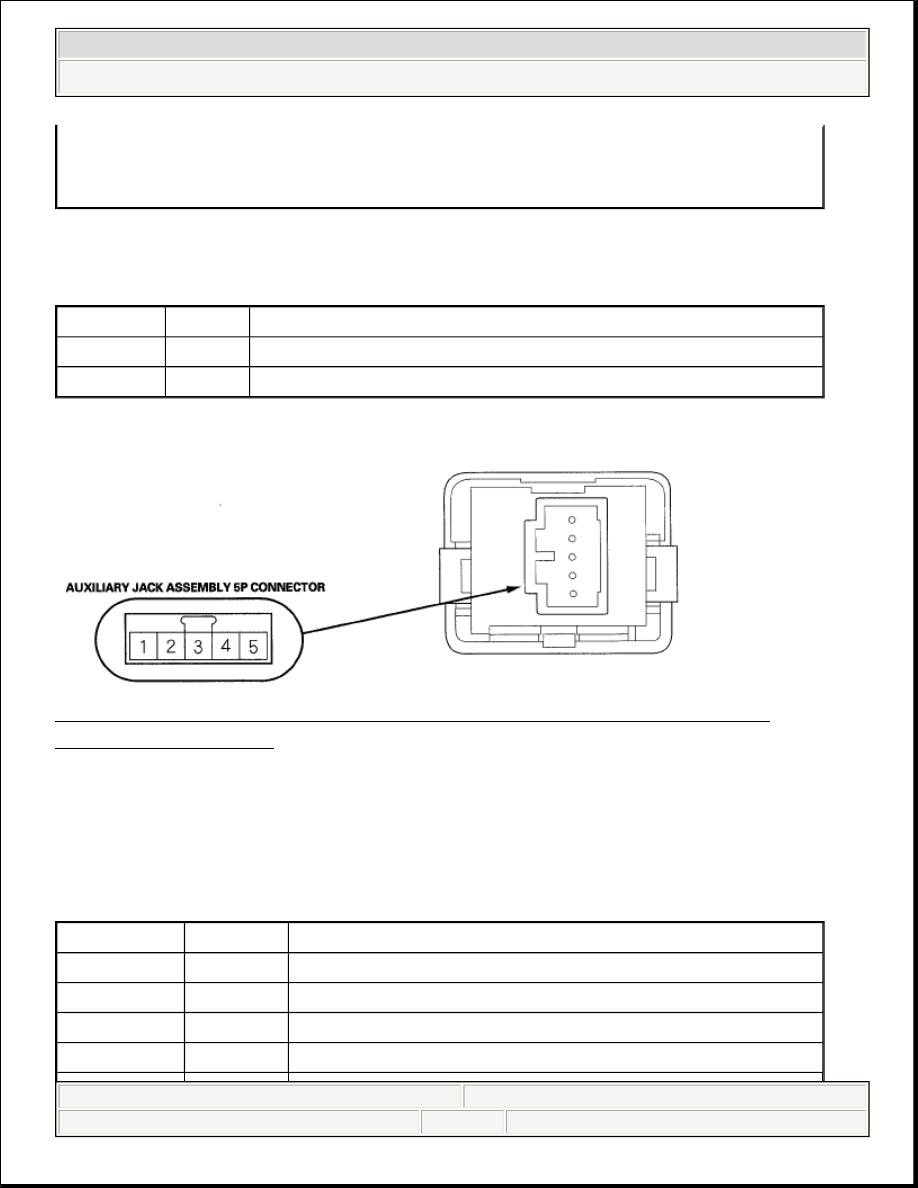

Fig. 13: Identifying Auxiliary Jack Assembly For Inputs And Outputs
Connector Terminals
Courtesy of AMERICAN HONDA MOTOR CO., INC.

Auxiliary Jack Assembly 5P Connector

(With navigation)

CAVITY AND WIRE SPECIFICATION

match the color of the wire listed on the schematic.

(2)

'07-08 models

Cavity

Wire

Connect to

B1

-

Satellite signal antenna (SIG)

B2

-

Satellite signal antenna (SIELD (XM))

Cavity

Wire

Connect to

1

WHT

Navigation unit (AUX DET)

2

BLU

Navigation unit (AUX GND)

3

BRN

Navigation unit (AUX SGND)

4

YEL

Navigation unit (AUX L)
