Audio Unit/Navigation Unit Connector G (3P)

(All models)

CAVITY AND WIRE SPECIFICATION

STEREO AMPLIFIER CONNECTOR FOR INPUTS AND OUTPUTS (2-DOOR WITH PREMIUM
SOUND SYSTEM)

Fig. 10: Identifying Stereo Amplifier For Inputs And Outputs Connector
Terminals (2-Door With Premium Sound System)

E10

PNK

XM receiver (SAT BUS- (GA-NET))

E11

BLK

XM receiver (GND)

E13

BLK

XM receiver (SAT R-)

E14

GRN

XM receiver (SAT L-)

(1)

The shielded wires have a heat-shrunk tube insulating the outside of the
wire. The color of the insulating tube, typically black or dark gray, may not
match the color of the wire listed on the schematic.

Cavity

Wire

Connect to

G1

-

AM/FM antenna amplifier (SIG)

G2

-

AM/FM antenna amplifier (SH (AM/FM))

G3

-

AM/FM antenna amplifier (ANT + B)



2008 Honda Civic LX

2006-08 ACCESSORIES & EQUIPMENT Audio System - Civic (Except Hybrid)



































Courtesy of AMERICAN HONDA MOTOR CO., INC.

Stereo Amplifier Connector A (20P)

CAVITY AND WIRE SPECIFICATION

Stereo Amplifier Connector B (14P)

(With navigation)

CAVITY AND WIRE SPECIFICATION

Cavity

Wire

Connect to

A1

PNK

Right tweeter (+)

A2

GRY

Front passenger's door speaker (+)

A3

LT GRN Driver's door speaker (+)

A4

RED

Left tweeter (+)

A5

GRN

Subwoofer (+)

A7

BLU

Right rear speaker (+)

A8

YEL

Left rear speaker (+)

A9

PUR

Multiplex integrated control unit (MICU) (ACC RADIO)

A10

LT GRN +B (Main stereo power supply)

A11

BLU

Right tweeter (-)

A12

BRN

Front passenger's door speaker (-)

A13

PNK

Driver's door speaker (-)

A14

GRN

Left tweeter (-)

A15

RED

Subwoofer (-)

A17

ORN

Right rear speaker (-)

A18

BRN

Left rear speaker (-)

A20

BLK

Ground (G505)

Cavity

Wire

Connect to

B1

BLU

Navigation unit (FL SIG+)

B2

GRY

(1)

Shield for terminals No. 1, No. 3, No. 4, No. 6, No. 8, No.
10, and No. 13 (SIG SHIELD)

B3

BLK

Navigation unit (RL SIG+)



2008 Honda Civic LX

2006-08 ACCESSORIES & EQUIPMENT Audio System - Civic (Except Hybrid)



































Stereo Amplifier Connector B (14P)

(Without navigation)

CAVITY AND WIRE SPECIFICATION

B4

GRN

Navigation unit (FR SIG+)

B6

BRN

Navigation unit (RR SIG+)

B7

LT BLU Navigation unit (AMP ON)

B8

ORN

Navigation unit (FL SIG-)

B10

WHT Navigation unit (RL SIG-)

B11

RED

Navigation unit (FR SIG-)

B13

YEL

Navigation unit (RR SIG-)

B14

(2)

BLK

Ground (G505)

(1)

The shielded wires have a heat-shrunk tube insulating the outside of the
wire. The color of the insulating tube, typically black or dark gray, may not
match the color of the wire listed on the schematic.

(2)

'06 model

Cavity

Wire

Connect to

B1

BLU

Audio unit (FL SIG+)

B2

GRY

(1)

Shield for terminals No. 1, No. 3, No. 4, No. 6, No. 8, No.
10, and No. 13 (SIG SHIELD)

B3

BLK

Audio unit (RL SIG+)

B4

GRN

Audio unit (FR SIG+)

B6

BRN

Audio unit (RR SIG+)

B7

LT BLU Audio unit (AMP ON)

B8

ORN

Audio unit (FL SIG-)

BIO

WHT Audio unit (RL SIG-)

B11

RED

Audio unit (FR SIG-)

B13

YEL

Audio unit (RR SIG-)

B14

(2)

BLK

Ground (G505)



2008 Honda Civic LX

2006-08 ACCESSORIES & EQUIPMENT Audio System - Civic (Except Hybrid)



































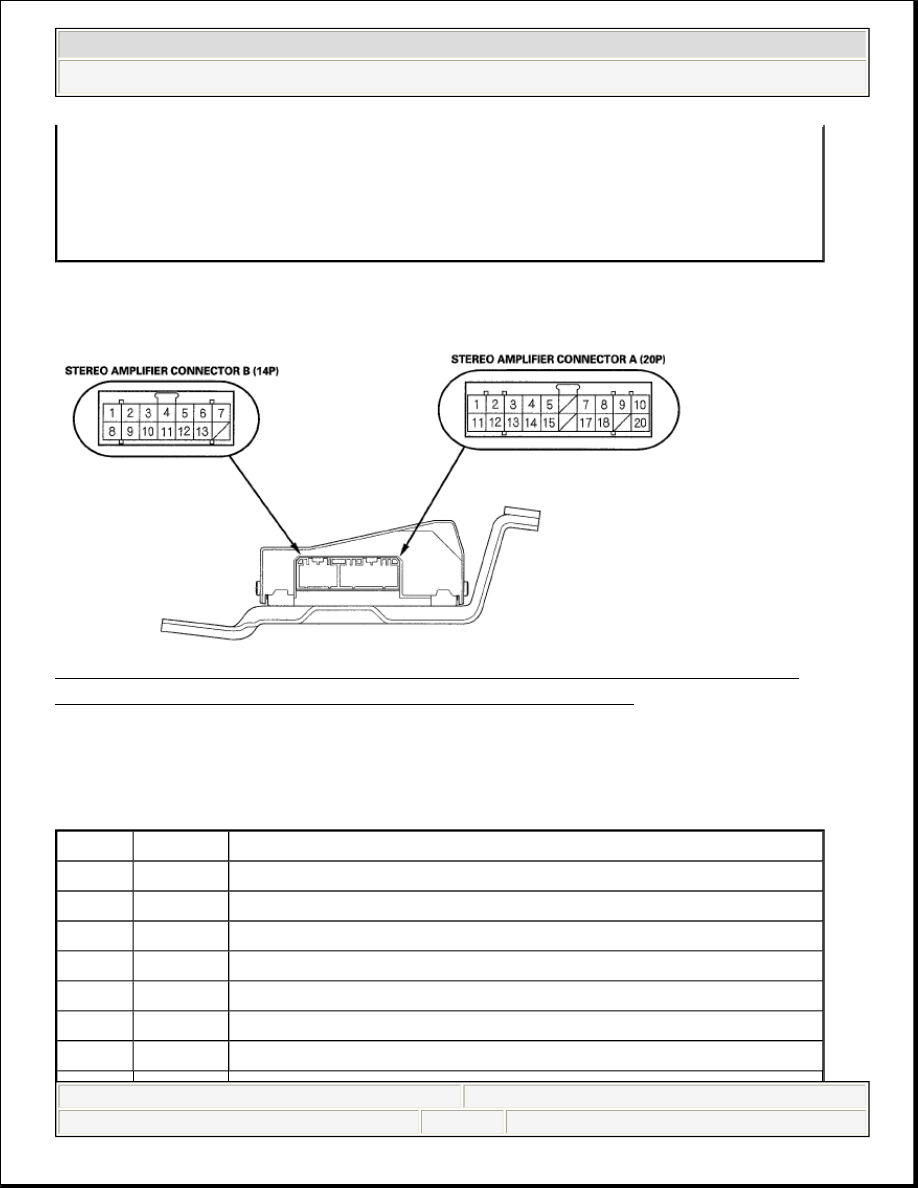

STEREO AMPLIFIER CONNECTOR FOR INPUTS AND OUTPUTS ('07-08 4-DOOR WITH
PREMIUM SOUND SYSTEM)

Fig. 11: Identifying Stereo Amplifier For Inputs And Outputs Connector
Terminals ('07-08 4-Door With Premium Sound System)
Courtesy of AMERICAN HONDA MOTOR CO., INC.

Stereo Amplifier Connector A (20P)

CAVITY AND WIRE SPECIFICATION

(1)

The shielded wires have a heat-shrunk tube insulating the outside of the
wire. The color of the insulating tube, typically black or dark gray, may not
match the color of the wire listed on the schematic.

(2)

'06 model

Cavity

Wire

Connect to

A1

PNK

Right tweeter (+)

A2

GRY

Front passenger's door speaker (+)

A3

LT GRN Driver's door speaker (+)

A4

RED

Left tweeter (+)

A5

GRN

Subwoofer (+)

A7

BLU

Right rear speaker (+)

A8

GRY

Left rear speaker (+)
