Honda Civic. Manual - part 1118

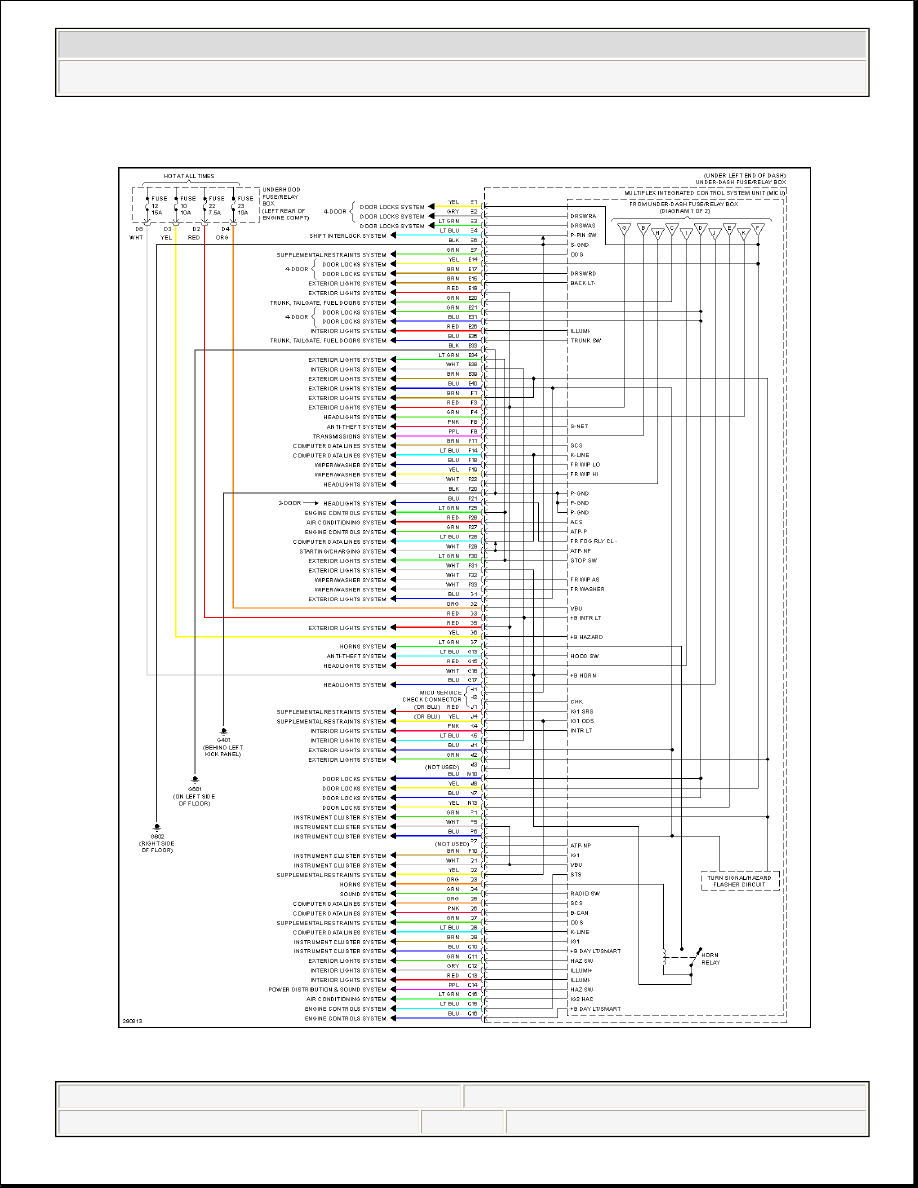

Fig. 16: Body Control Modules Circuit, Except Hybrid (2 of 2)



2008 Honda Civic EX

2008 SYSTEM WIRING DIAGRAMS Honda - Civic





































2008 Honda Civic EX

2008 SYSTEM WIRING DIAGRAMS Honda - Civic

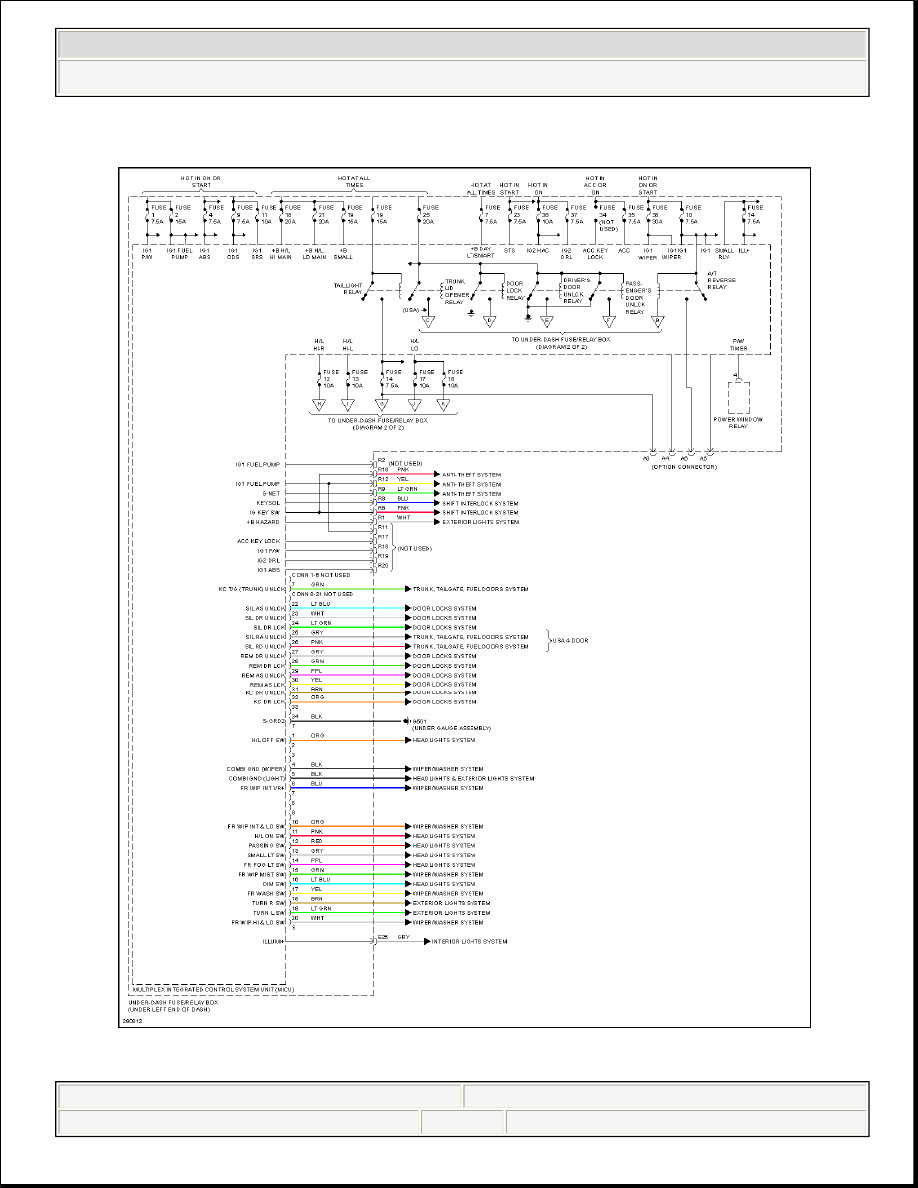

Fig. 17: Body Control Modules Circuit, Hybrid (1 of 2)



2008 Honda Civic EX

2008 SYSTEM WIRING DIAGRAMS Honda - Civic





































2008 Honda Civic EX

2008 SYSTEM WIRING DIAGRAMS Honda - Civic
