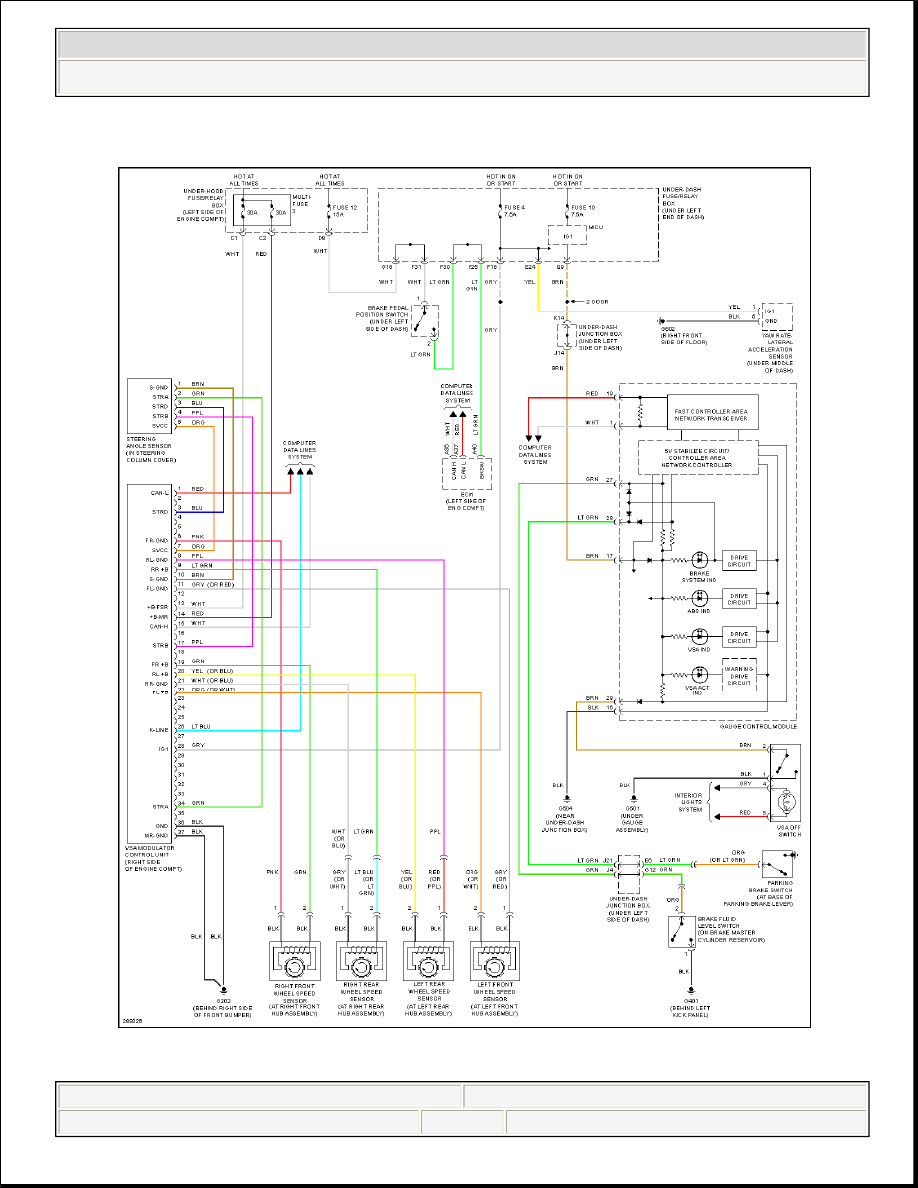

Fig. 6: Anti-Lock Brakes Circuit, Except SI



2008 Honda Civic EX

2008 SYSTEM WIRING DIAGRAMS Honda - Civic





































2008 Honda Civic EX

2008 SYSTEM WIRING DIAGRAMS Honda - Civic

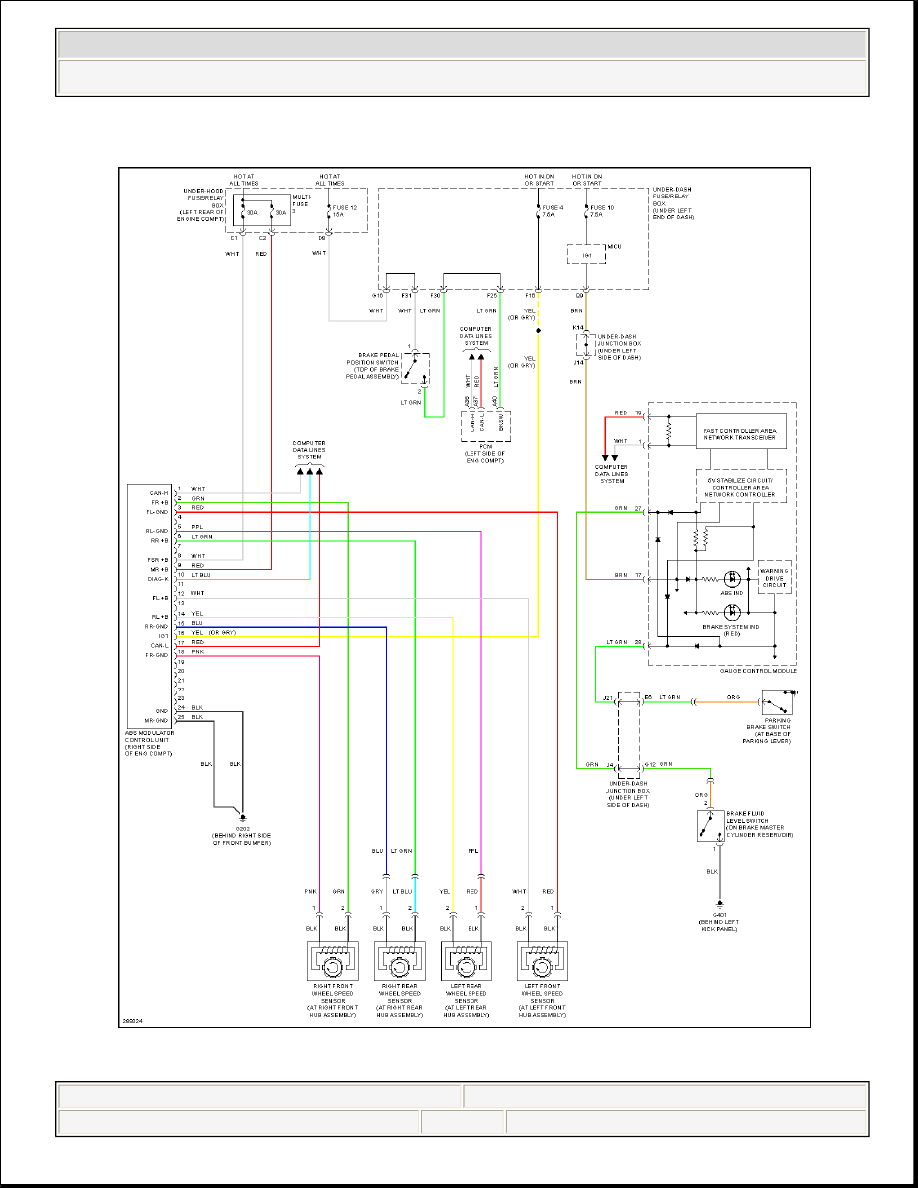

Fig. 7: Anti-Lock Brakes Circuit, Hybrid



2008 Honda Civic EX

2008 SYSTEM WIRING DIAGRAMS Honda - Civic





































2008 Honda Civic EX

2008 SYSTEM WIRING DIAGRAMS Honda - Civic
