YES -Replace the appropriate wheel speed sensor (see WHEEL SPEED
SENSOR REPLACEMENT ).

NO -Repair short in the wire between the appropriate wheel speed sensor and
the VSA modulator-control unit.

10. Disconnect the appropriate wheel speed sensor 2P connector.
11. On the sensor side, check for continuity between appropriate wheel speed

sensor 2P connector terminals No. 1 and No. 2, then check for continuity
between the same terminals and reverse the positive and negative tester probes.

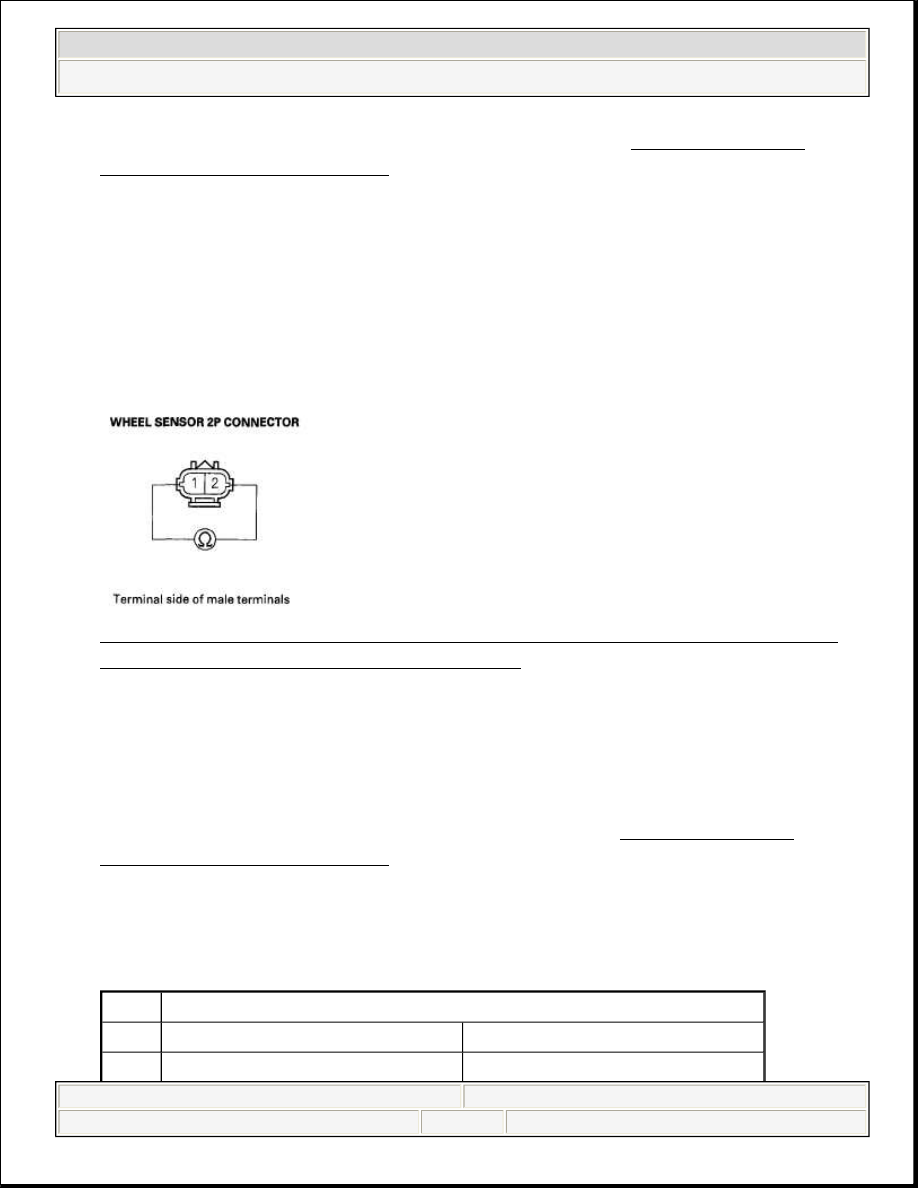

Fig. 19: Checking Continuity Between Appropriate Wheel Speed Sensor
2P Connector Terminals No. 1 And No. 2

Is there continuity in only one direction?

YES -Repair open in the wire between the appropriate wheel speed sensor and
the VSA modulator-control unit.

NO -Replace the appropriate wheel speed sensor (see WHEEL SPEED
SENSOR REPLACEMENT ).

12. Check for continuity between body ground and the appropriate VSA

modulator-control unit 37P connector terminal (see table).

DTC REFERENCE

DTC VSA Modulator-control Unit 37P Connector Terminal No.

11-13

No. 19

No. 6

13-13

No. 22

No. 11



2008 Honda Civic GX

2006-08 BRAKES VSA System - Civic (All Except Hybrid)



































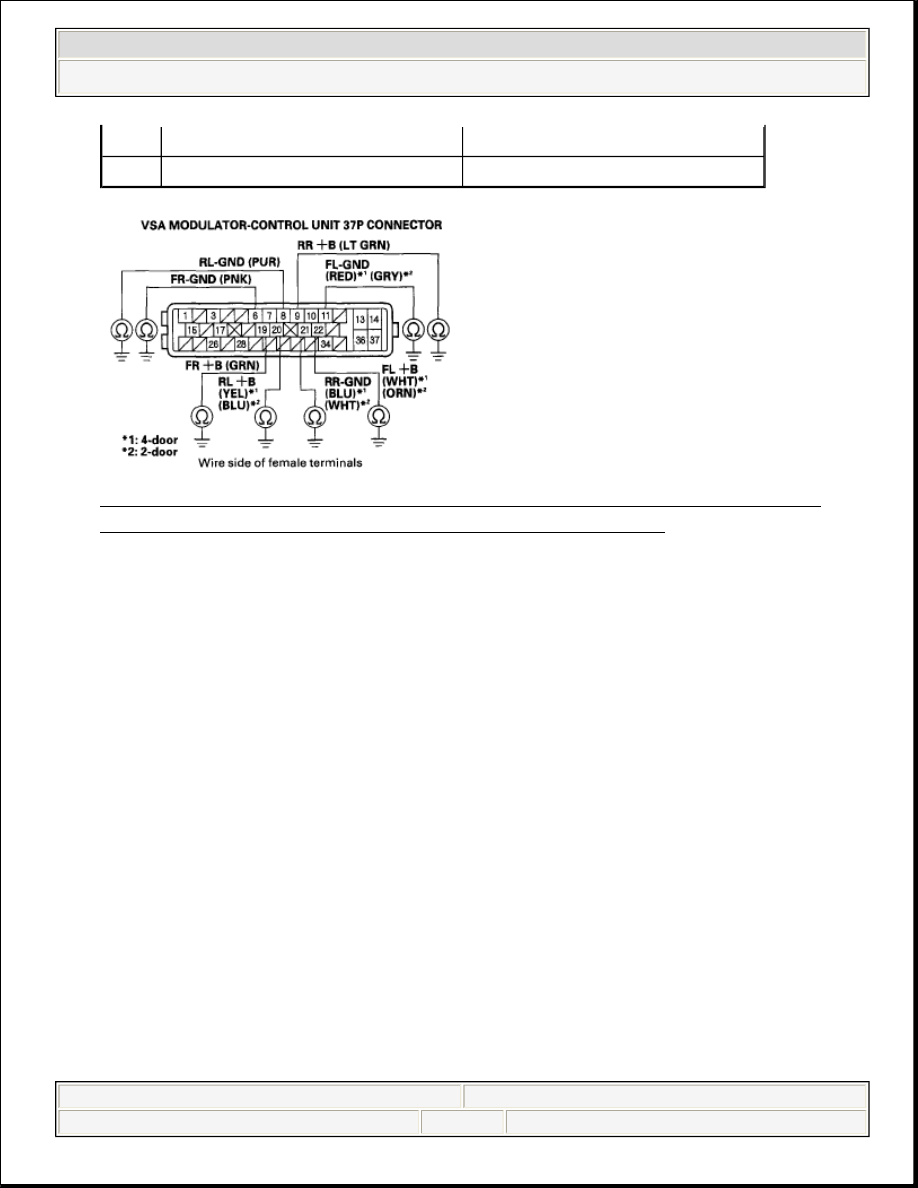

Fig. 20: Checking Continuity Between Body Ground And Appropriate
VSA Modulator-Control Unit 37P Connector Terminal

Is there continuity?

YES -Go to step 13.

NO -Go to step 15.

13. Disconnect the appropriate wheel speed sensor 2P connector.
14. On the sensor side, check for continuity between body ground and appropriate

wheel speed sensor 2P connector terminal No. 1 and No. 2 individually.

15-13

No. 9

No. 21

17-13

No. 20

No. 8

NOTE:

Check the wheel speed sensor while mounted on the
vehicle



2008 Honda Civic GX

2006-08 BRAKES VSA System - Civic (All Except Hybrid)



































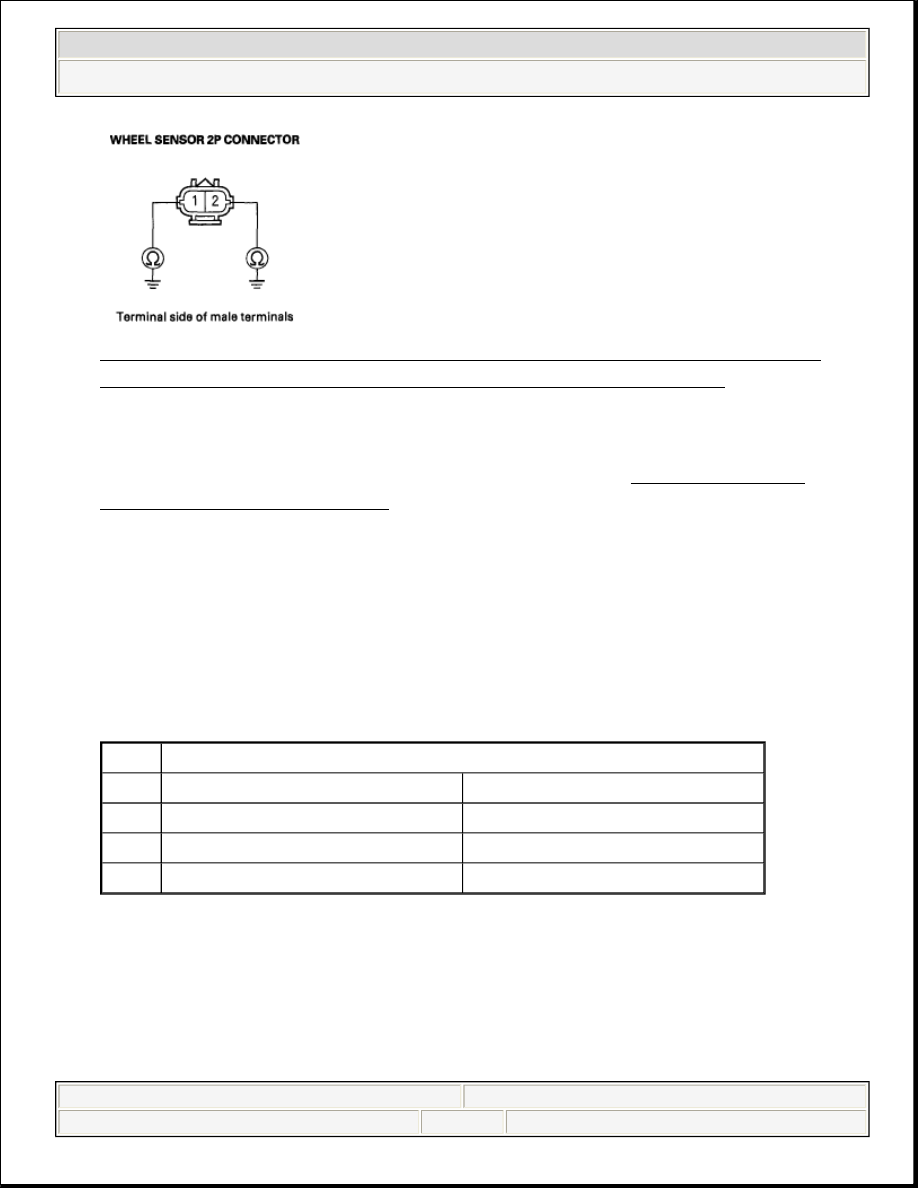

Fig. 21: Checking Continuity Between Body Ground And Appropriate
Wheel Speed Sensor 2P Connector Terminal No. 1 And No. 2

Is there continuity?

YES -Replace the appropriate wheel speed sensor (see WHEEL SPEED
SENSOR REPLACEMENT ).

NO -Repair short to body ground in the wire between the appropriate wheel
speed sensor and the VSA modulator-control unit.

15. Turn the ignition switch ON (II).
16. Measure voltage between body ground and the appropriate VSA modulator-

control unit 37P connector terminal (see table).

DTC REFERENCE

DTC VSA Modulator-control Unit 37P Connector Terminal No.

11-13

No. 19

No. 6

13-13

No. 22

No. 11

15-13

No. 9

No. 21

17-13

No. 20

No. 8



2008 Honda Civic GX

2006-08 BRAKES VSA System - Civic (All Except Hybrid)



































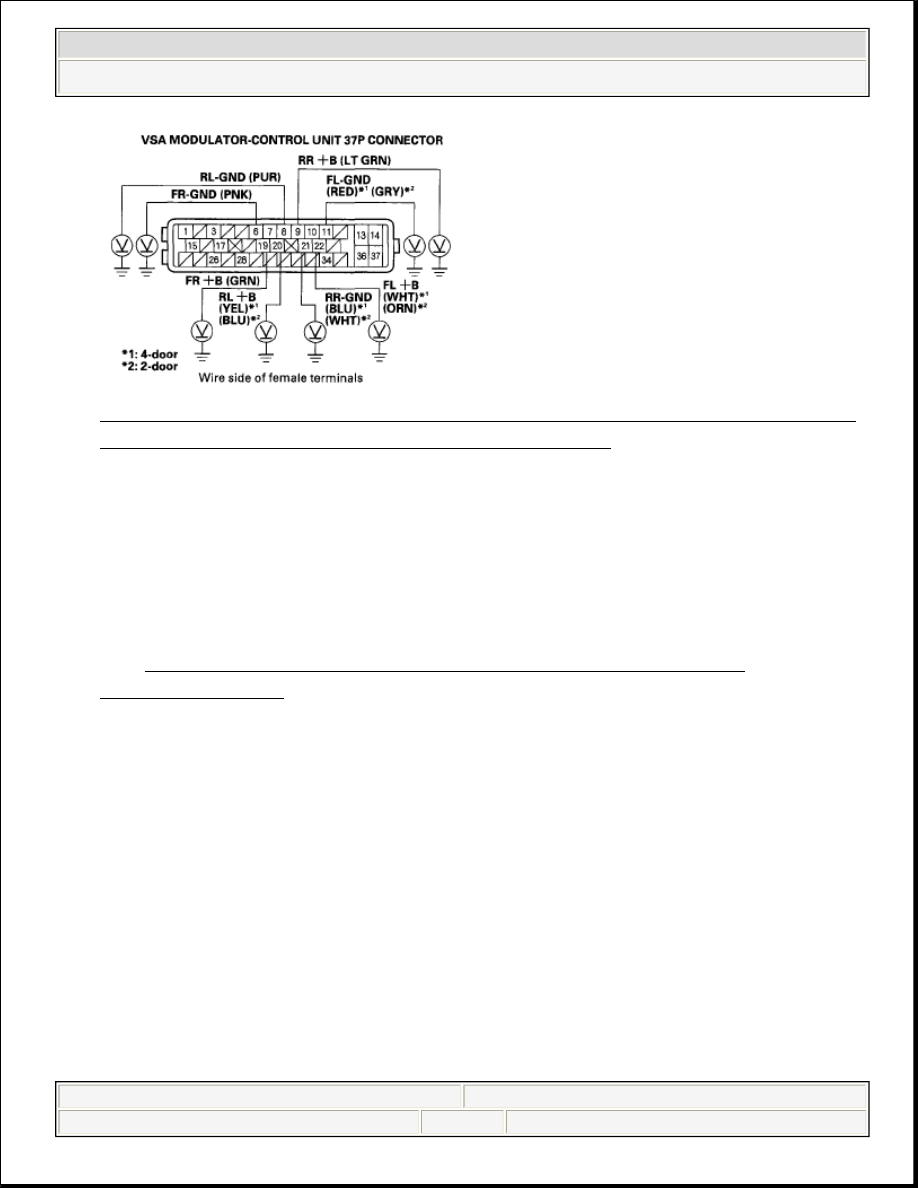

Fig. 22: Measuring Voltage Between Body Ground And Appropriate VSA
Modulator-Control Unit 37P Connector Terminal

Is there 0.1 V or more?

YES -Repair short to power in the wire between the appropriate wheel speed
sensor and the VSA modulator-control unit.

NO -Check for loose terminals in the VSA modulator-control unit 37P
connector. If necessary, substitute a known-good VSA modulator-control unit
(see VSA MODULATOR-CONTROL UNIT REMOVAL AND
INSTALLATION ), and retest.

DTC 12-11: RIGHT-FRONT WHEEL SPEED SENSOR ELECTRICAL NOISE OR INTERMITTENT
INTERRUPTION; DTC 14-11: LEFT-FRONT WHEEL SPEED SENSOR ELECTRICAL NOISE OR
INTERMITTENT INTERRUPTION; DTC 16-11: RIGHT-REAR WHEEL SPEED SENSOR
ELECTRICAL NOISE OR INTERMITTENT INTERRUPTION; DTC 18-11: LEFT-REAR WHEEL
SPEED SENSOR ELECTRICAL NOISE OR INTERMITTENT INTERRUPTION

1. Turn the ignition switch ON (II).
2. Clear the DTC with the HDS.
3. Test-drive the vehicle.
4. Check for DTCs with the HDS.

NOTE:

These DTCs may be caused by electrical interference.
Check for aftermarket devices installed in the vehicle when
these DTC are indicated.
