SYSTEM DESCRIPTION

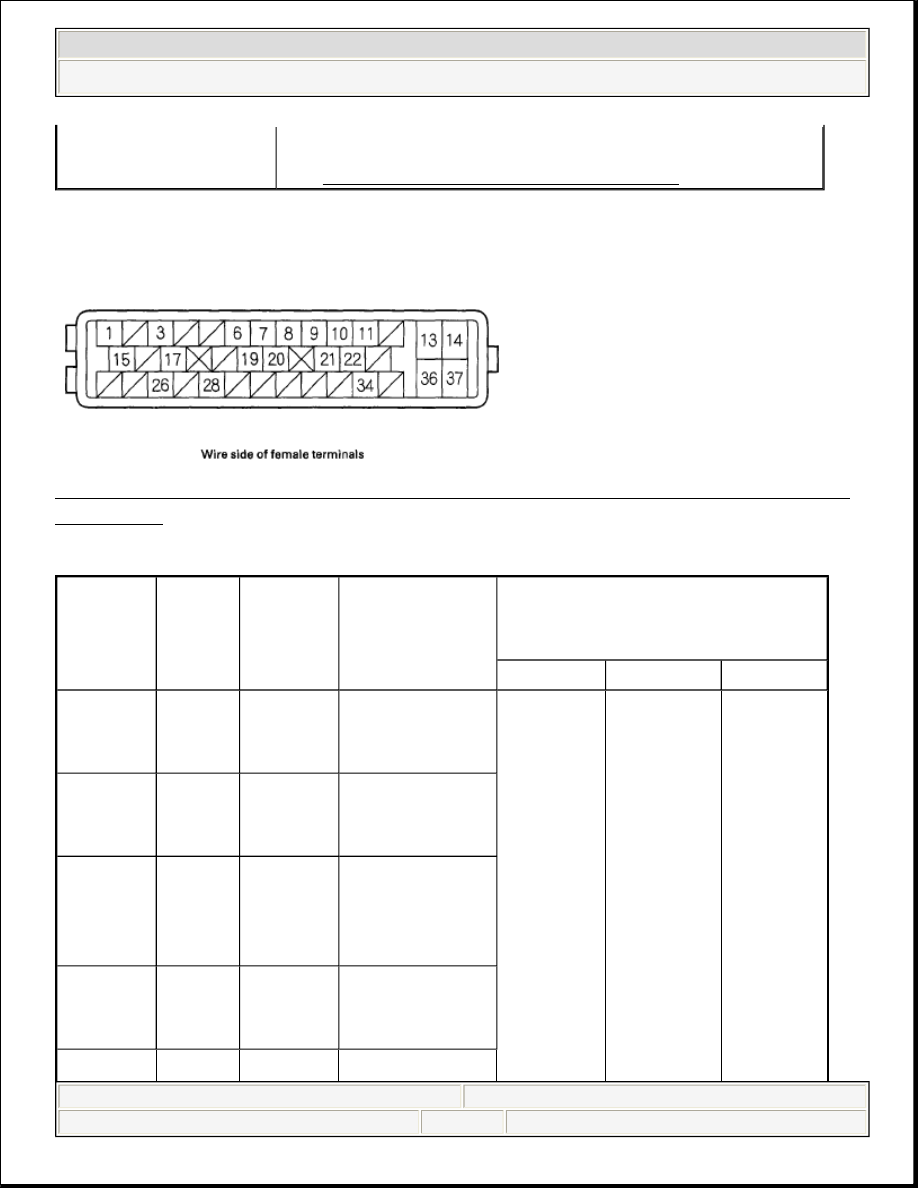

VSA MODULATOR-CONTROL UNIT INPUTS AND OUTPUTS FOR 37P CONNECTOR

Fig. 4: Identifying VSA Modulator-Control Unit Inputs And Outputs For 37P
Connector

SYSTEM DESCRIPTION

go off at same time

2. Do the gauge control module troubleshooting (see

SELF-DIAGNOSTIC FUNCTION ).

Terminal

number

Wire
color

Terminal

sign

Description

Measurement (Disconnect the

VSA modulator-control unit

37P connector)

Terminals Conditions Results

1

RED

CAN-L

F-CAN
communication
circuit

3

BLU

STR-D

Detects steering
angle sensor
signal

6

PNK

FR-GND

Detects right-
front wheel
speed sensor
signal

7

ORN

SVCC

Power source
for the steering
angle sensor

Detects left-



2008 Honda Civic GX

2006-08 BRAKES VSA System - Civic (All Except Hybrid)



































8

PUR

RL-GND

rear wheel
speed sensor
signal

-

-

-

9

LTGRN RR+B

Detects right-
rear wheel
speed sensor
signal

10

BRN

SGND

Ground for the
steering angle
sensor

11

RED

(1)



GRY

(2)

FL-GND

Detects left-
front wheel
speed sensor
signal

13

WHT

FSR+B

Power source
for the fail-safe
relay

13-GND At all times

Battery
voltage

14

RED

MR+B

Power source
for the motor
relay

14-GND At all times

Battery
voltage

15

WHT

CAN-H

F-CAN
communication
circuit

-

-

-

17

PUR

STR-B

Detects steering
angle sensor
signal

19

GRN

FR+B

Detects right-
front wheel
speed sensor
signal

20

YEL

(1)



(2)

BLU

RL+B

Detects left-
rear wheel
speed sensor
signal



2008 Honda Civic GX

2006-08 BRAKES VSA System - Civic (All Except Hybrid)

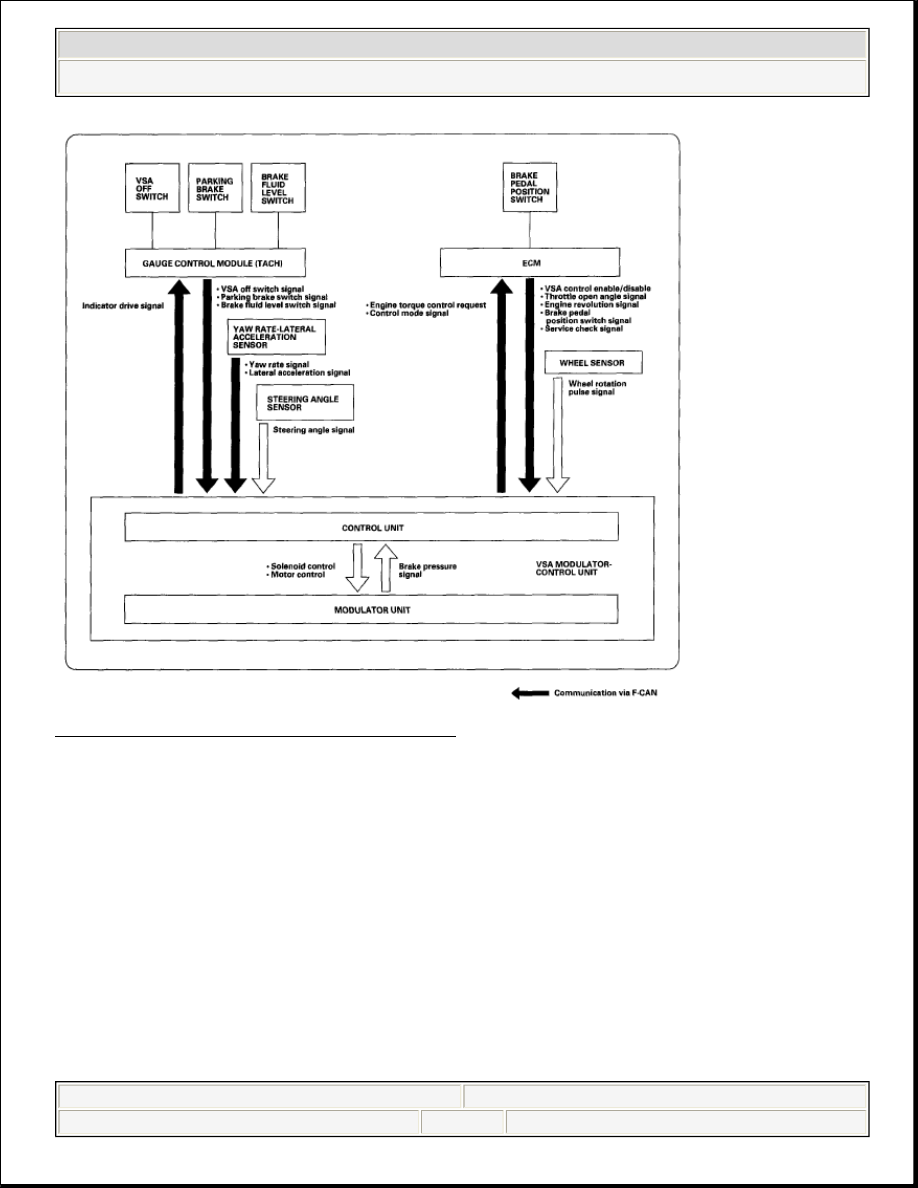

System Outline

This system is composed of the VSA modulator-control unit, the wheel speed
sensor, the steering angle sensor, and the yaw rate-lateral acceleration sensor, and
the system indicators in the gauge control module (tach). The VSA modulator-
control unit controls the ABS, EBD, TCS, VSA, and brake assist with the brake
pressure of each wheel and the engine torque.

21

BLU

(1)



WHT

(2)

RR-GND

Detects right-
rear wheel
speed sensor
signal

22

WHT

(1)



ORN

(2)

FL+B

Detects left-
front wheel
speed sensor
signal

26

LTBLU K-LINE

Communication
with HDS

28

GRY

IG1

Power source
for activating
the system

28-GND

Ignition
switch ON
(II)

Battery
voltage

34

GRN

STR-A

Detects steering
angle sensor
signal

-

-

-

36

BLK

GND

Ground for the
VSA
modulator-
control unit

36-GND At all times Continuity

37

BLK

MR-

GND

Ground for the
pump motor

37-GND At all times Continuity

(1)

4-door

(2)

2-door



2008 Honda Civic GX

2006-08 BRAKES VSA System - Civic (All Except Hybrid)



































Fig. 5: Identifying VSA System Outline

ABS Features

Anti-lock control

Without ABS, when the brake pedal is pressed while driving, the wheels sometimes
lock before the vehicle comes to a stop. In such an event, the maneuverability of the
vehicle is reduced if the front wheels are locked, and the stability of the vehicle is
reduced if the rear wheels are locked, creating an extremely unstable condition.
With ABS, the system precisely controls the slip rate of the wheels to ensure
maximum grip force from the tires, and it thereby ensures maneuverability and
stability of the vehicle. The ABS calculates the slip rate of the wheels based on the
four wheel speeds, then it controls the brake fluid pressure to reach the target slip
