Honda Civic. Manual - part 1061

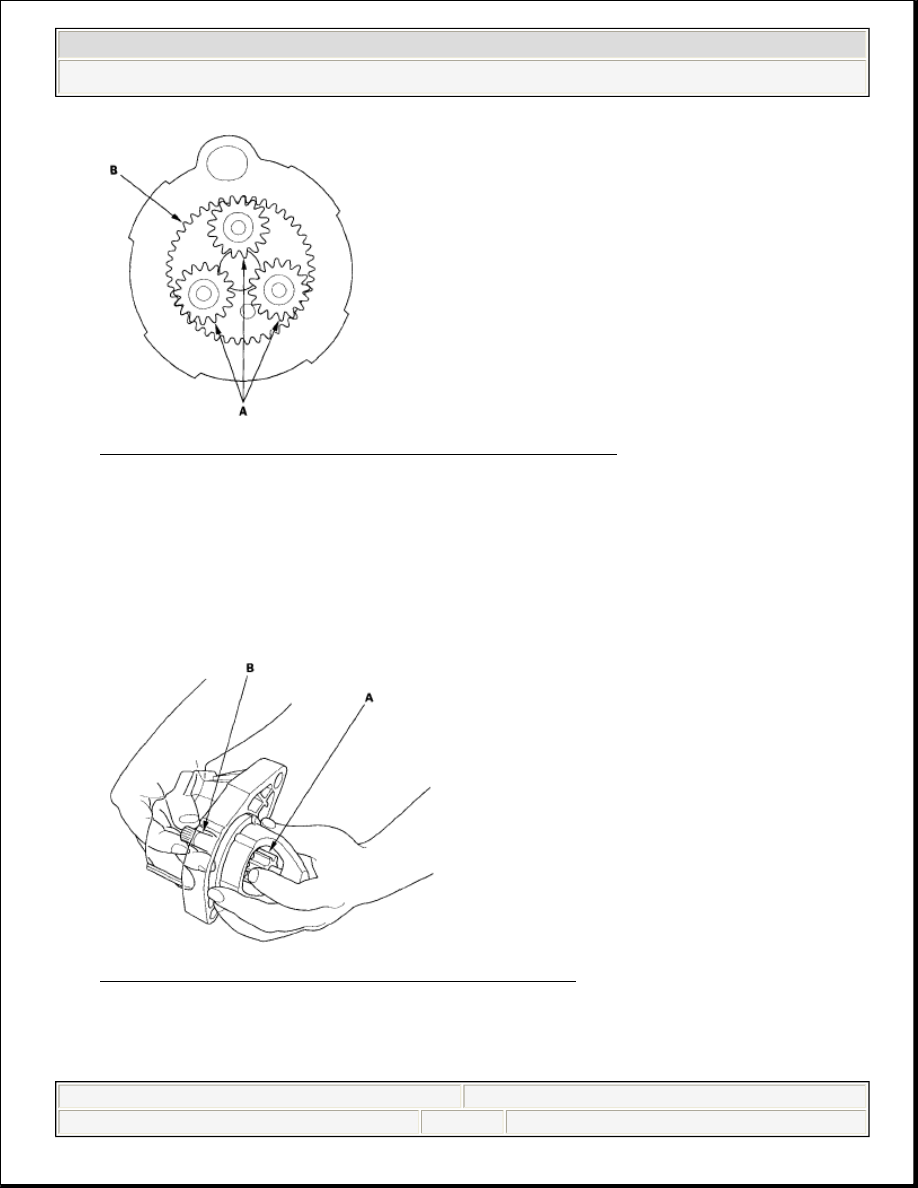

Fig. 52: Checking Planetary Gears And Ring Gear
Courtesy of AMERICAN HONDA MOTOR CO., INC.

Overrunning Clutch Inspection

14. While holding the drive gear (A), turn the gear shaft (B) counterclockwise.

Check that the drive gear comes out to the other end. If the drive gear does not
move smoothly, replace the gear cover assembly.

Fig. 53: Turning Gear Shaft Counterclockwise
Courtesy of AMERICAN HONDA MOTOR CO., INC.

15. While holding the drive gear, turn the gear shaft clockwise. The gear shaft

should turn freely. If the gear shaft does not turn freely, replace the gear cover



2008 Honda Civic GX

2006-08 ENGINE Starting System (R18A1) - Civic (All Except Hybrid)



































assembly.

16. If the starter drive gear is worn or damaged, replace the overrunning clutch

assembly; the gear is not available separately.

Check the condition of the torque converter ring gear to see if the starter drive
gear teeth are damaged.

Starter Reassembly

17. Install the brush into the brush holder, and set the armature (A) in the brush

holder (B).

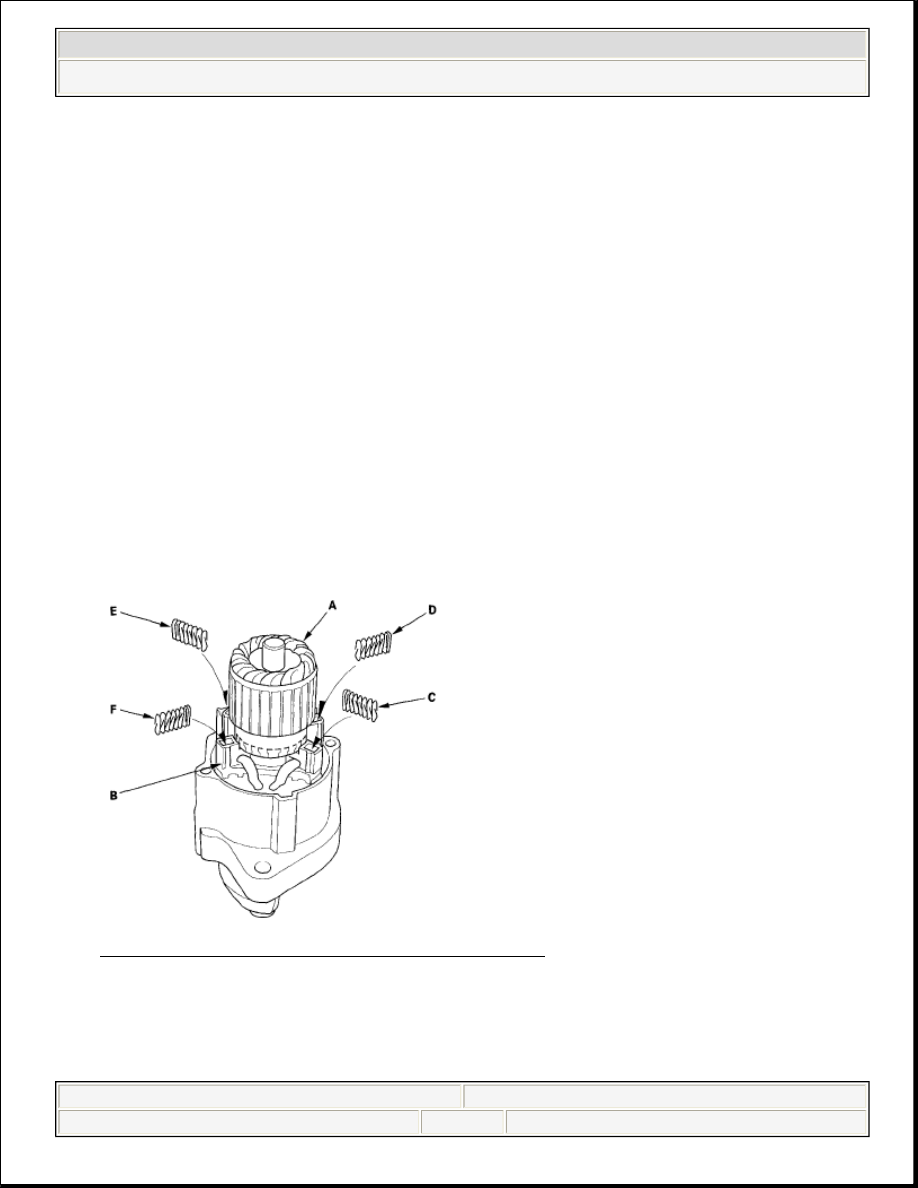

Fig. 54: Installing Brush Into Brush Holder
Courtesy of AMERICAN HONDA MOTOR CO., INC.

18. While squeezing a spring (C), insert it in the hole on the brush holder, and push

it until it bottoms. Repeat this for the other three springs (D, E, and F).

NOTE:

To seat the new brushes, slip a strip of #500 or # 600
sandpaper, with the grit side up, between the
commutator and each brush, and smoothly turn the
armature. The contact surface of the brushes will be
sanded to the same contour as the commutator.



2008 Honda Civic GX

2006-08 ENGINE Starting System (R18A1) - Civic (All Except Hybrid)



































19. Install the armature and brush holder assembly into the housing.

NOTE:

Make sure the armature stays in the holder.



2008 Honda Civic GX

2006-08 ENGINE Starting System (R18A1) - Civic (All Except Hybrid)



































2006-08 STEERING

Steering - Civic (All Except Hybrid)

SPECIAL TOOLS

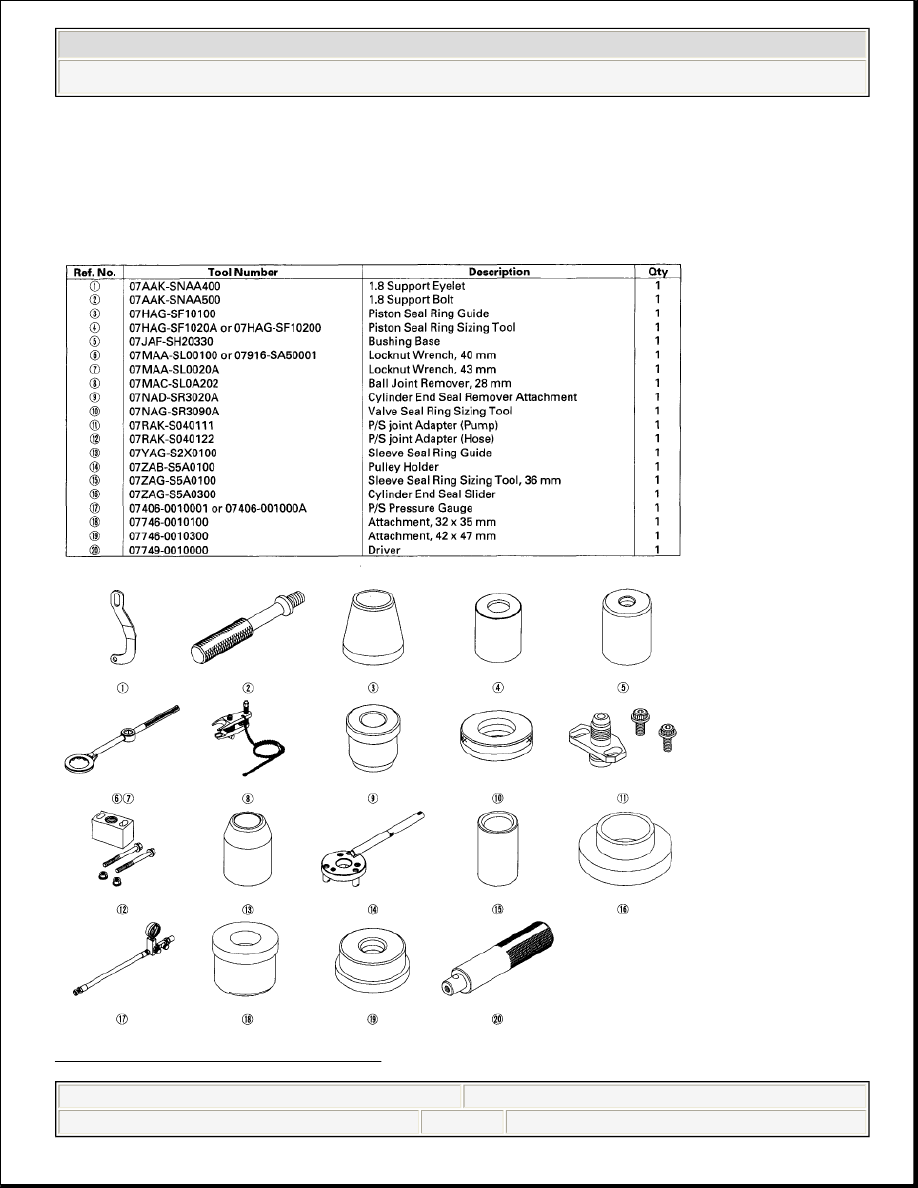

Fig. 1: Identifying Special Tools



2008 Honda Civic EX

2006-08 STEERING Steering - Civic (All Except Hybrid)





2008 Honda Civic EX

2006-08 STEERING Steering - Civic (All Except Hybrid)
