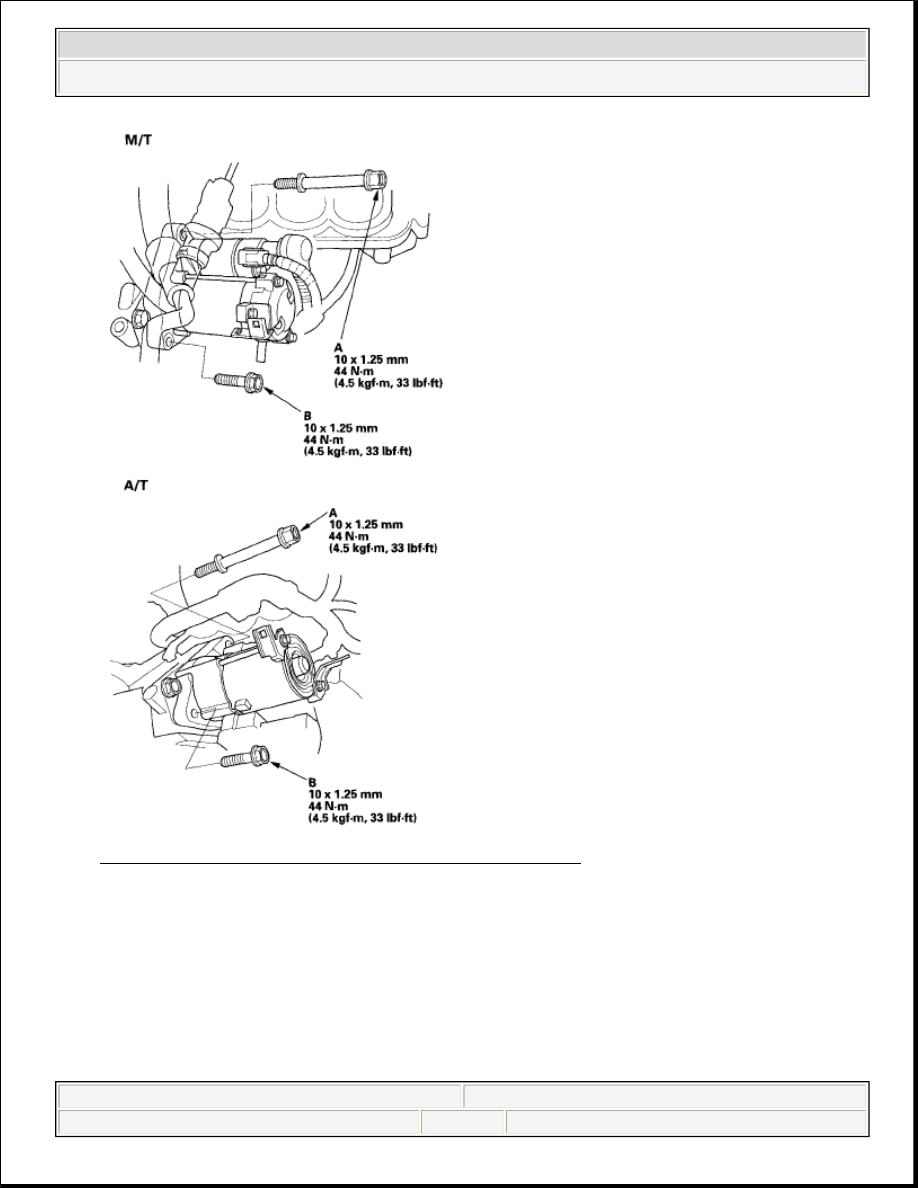

Fig. 21: Installing Starter (With Specifications)
Courtesy of AMERICAN HONDA MOTOR CO., INC.

3. Tighten the upper mounting bolt, then tighten the lower mounting bolt.
4. Install the harness clamps (A) and harness connector (B) to each clamp.



2008 Honda Civic GX

2006-08 ENGINE Starting System (R18A1) - Civic (All Except Hybrid)

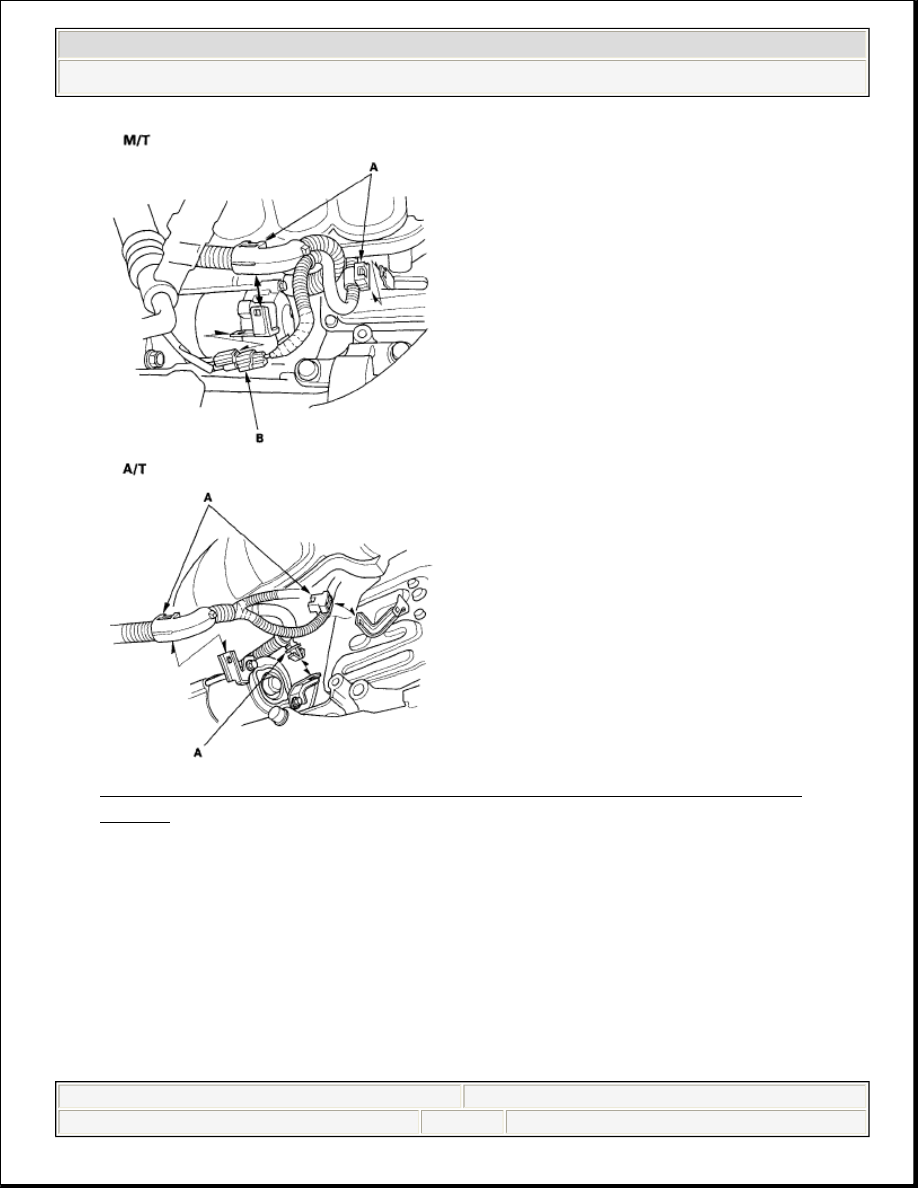

Fig. 22: Installing Harness Clamps And Harness Connector To Each
Clamp
Courtesy of AMERICAN HONDA MOTOR CO., INC.

5. Install the intake manifold bracket.



2008 Honda Civic GX

2006-08 ENGINE Starting System (R18A1) - Civic (All Except Hybrid)

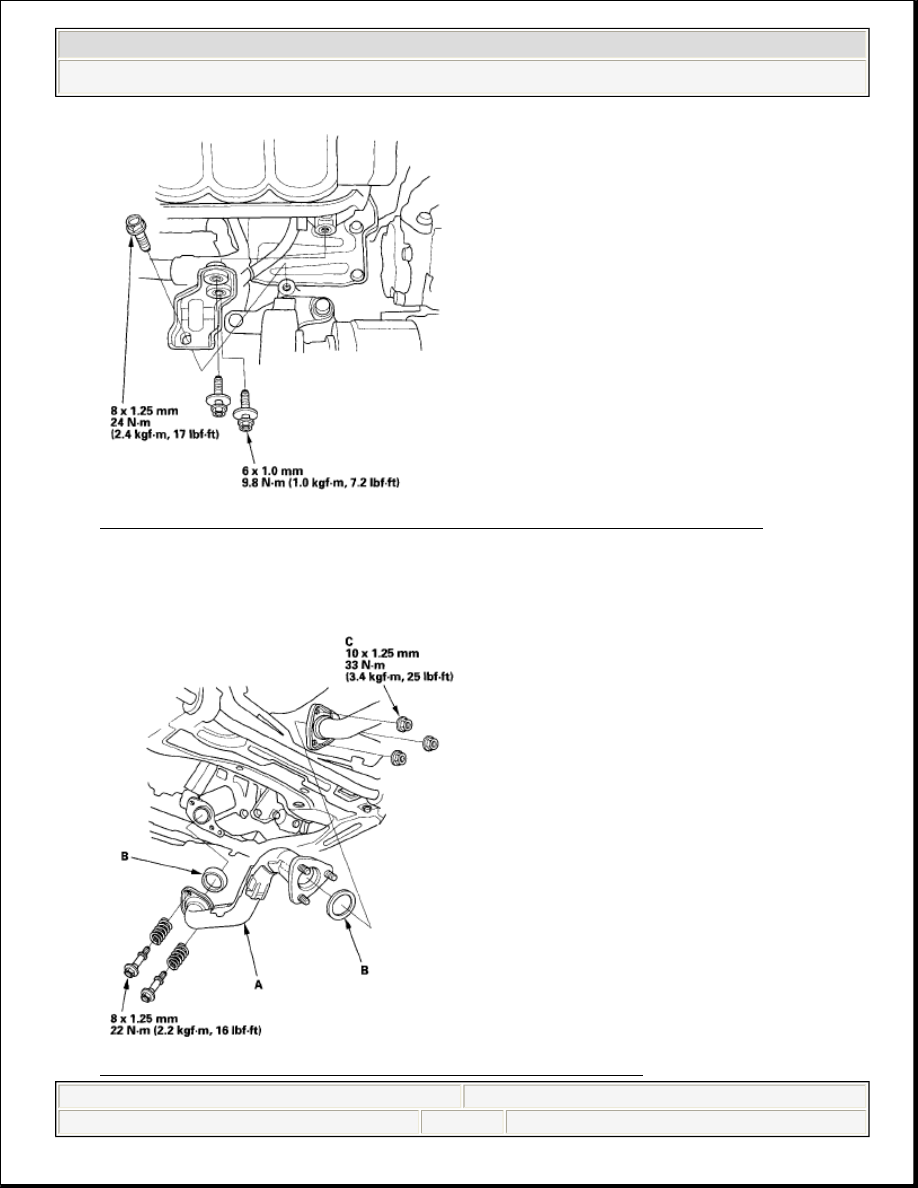

Fig. 23: Installing Intake Manifold Bracket (With Specifications)
Courtesy of AMERICAN HONDA MOTOR CO., INC.

6. Install exhaust pipe A. Use new gaskets (B) and new self-locking nuts (C).

Fig. 24: Installing Exhaust Pipe (With Specifications)



2008 Honda Civic GX

2006-08 ENGINE Starting System (R18A1) - Civic (All Except Hybrid)



































Courtesy of AMERICAN HONDA MOTOR CO., INC.

7. Connect the positive cable to the battery first, then connect the negative cable.
8. Start the engine to make sure the starter works properly.
9. Enter the anti-theft code for the audio system and the navigation system (if

equipped), then enter the audio presets.

10. Set the clock (on vehicles without navigation.

STARTER OVERHAUL

M/T

Disassembly/Reassembly



2008 Honda Civic GX

2006-08 ENGINE Starting System (R18A1) - Civic (All Except Hybrid)
