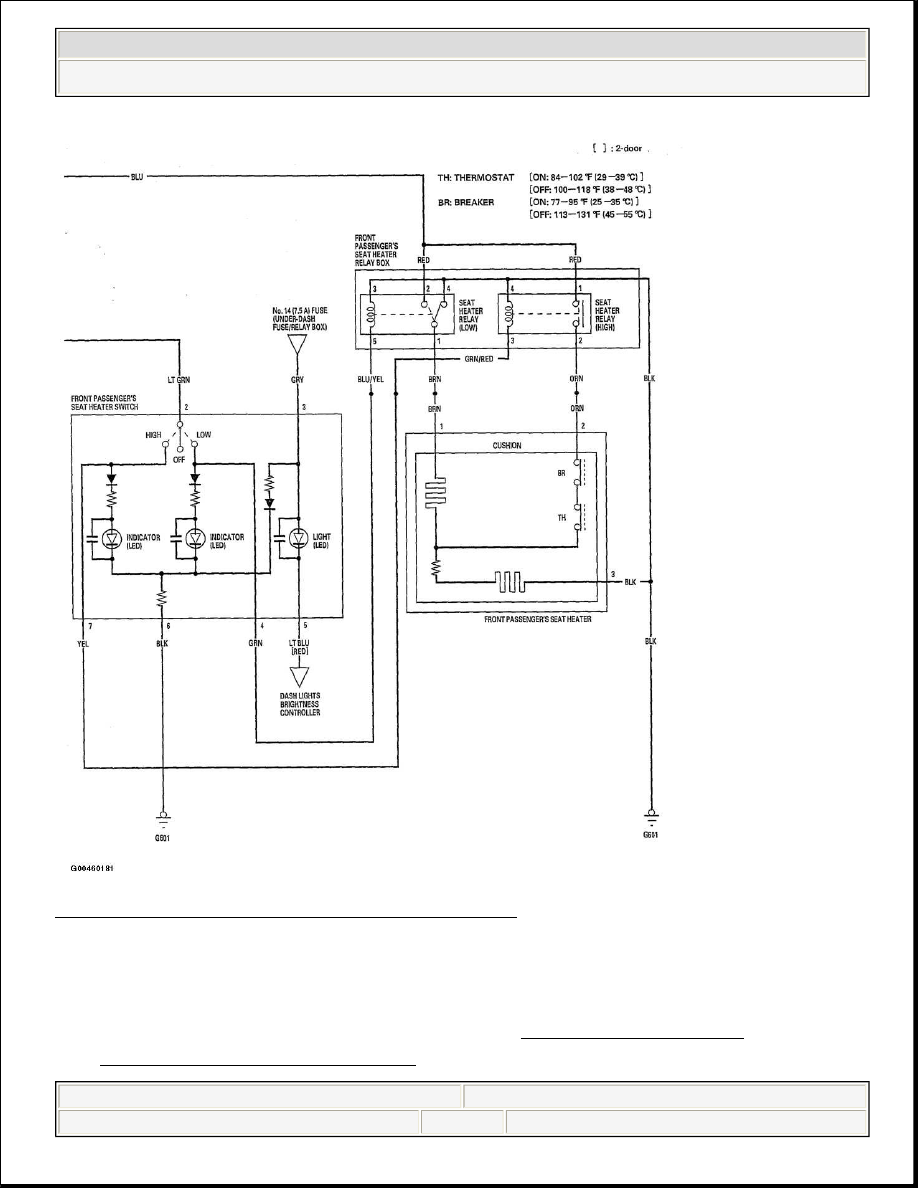

Fig. 4: Seat Heaters Circuit Diagram (2 Of 2)
Courtesy of AMERICAN HONDA MOTOR CO., INC.

SWITCH TEST/REPLACEMENT

1. Remove the center console front panel (see CENTER CONSOLE

REMOVAL/INSTALLATION ).



2008 Honda Civic EX

2008 ACCESSORIES & EQUIPMENT Seat Heaters - Civic (Except GX & Hybrid)

































2. Disconnect the 6P or 7P connector from the seat heater switch (A), then

remove the switch.

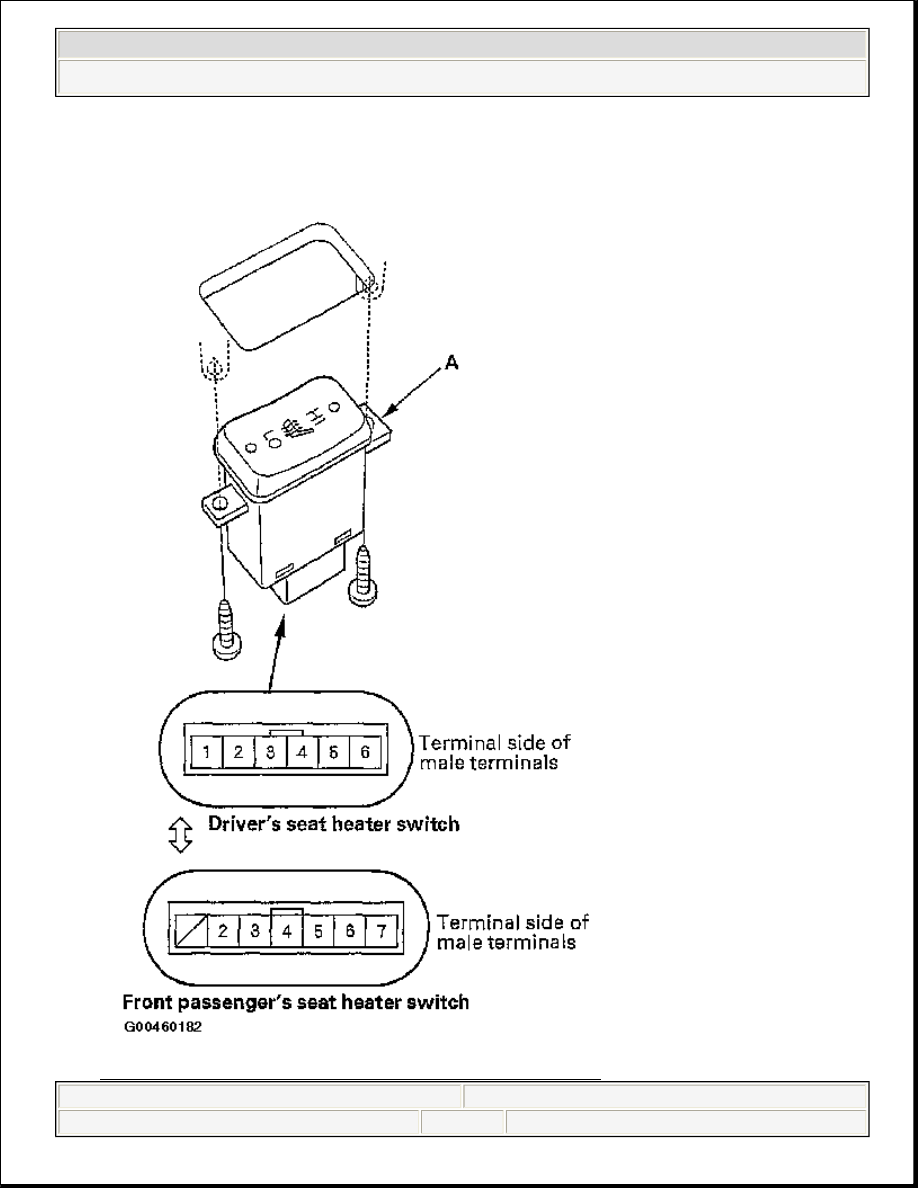

Fig. 5: Identifying Seat Heater Switch Connector



2008 Honda Civic EX

2008 ACCESSORIES & EQUIPMENT Seat Heaters - Civic (Except GX & Hybrid)

































Courtesy of AMERICAN HONDA MOTOR CO., INC.

3. Check for continuity between the terminals in each switch position according

to the table.

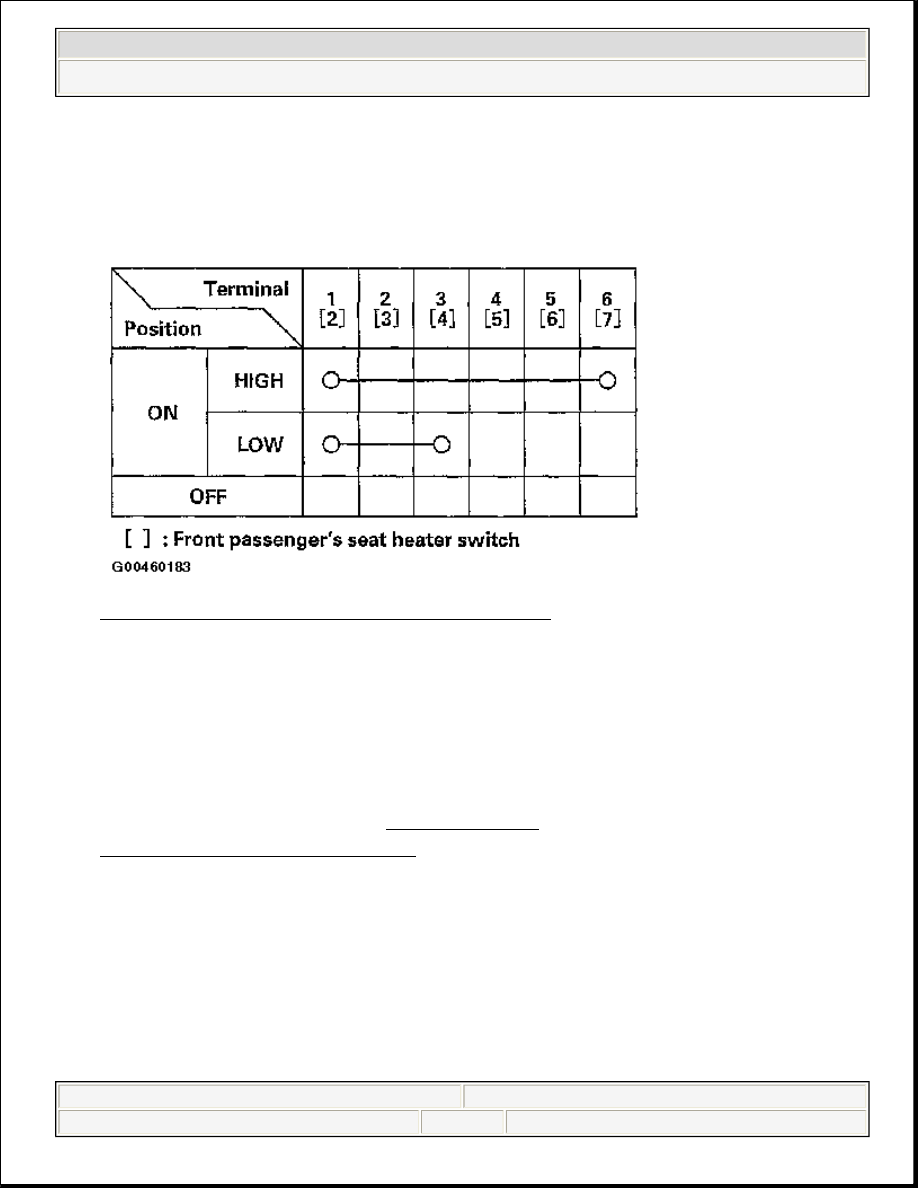

Fig. 6: Seat Heater Switch Continuity Chart
Courtesy of AMERICAN HONDA MOTOR CO., INC.

4. If the continuity check is not as specified, replace the switch.

SEAT HEATER TEST

DRIVER'S SEAT

1. Remove the driver's seat (see FRONT SEAT

REMOVAL/INSTALLATION ).

2. Disconnect the 3P connector (A) and 2P connector (B) from the seat heater.



2008 Honda Civic EX

2008 ACCESSORIES & EQUIPMENT Seat Heaters - Civic (Except GX & Hybrid)

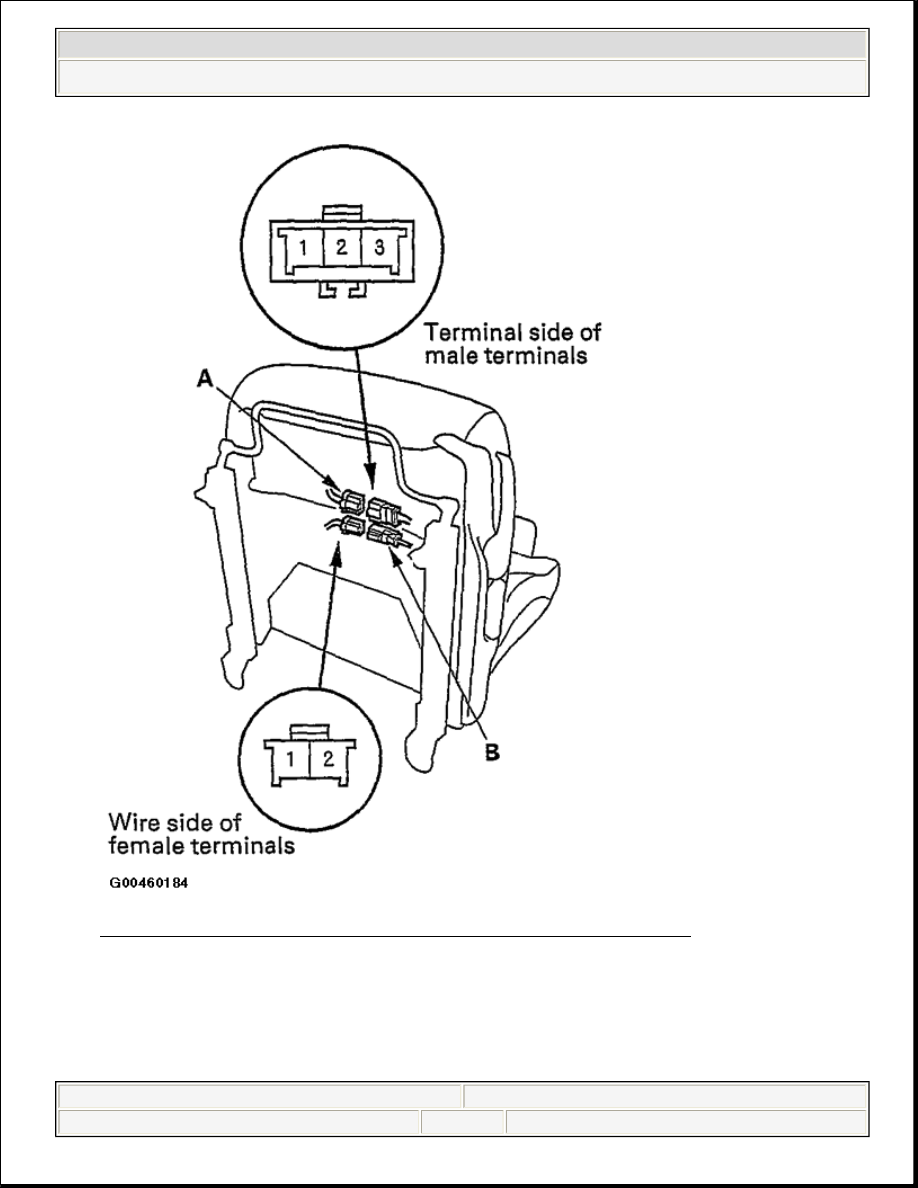

Fig. 7: Identifying Seat Heater Connectors (Driver's Seat)
Courtesy of AMERICAN HONDA MOTOR CO., INC.

3. Check for continuity between the No. 1 and No. 2 terminals of the seat-back

heater 2P connector. There should be continuity.

4. Reconnect the 2P connector.
