3. Turn the ignition switch OFF.
4. Disconnect the negative cable from the battery, then wait for 3 minutes.
5. Check the connections between SRS unit connector A (28P) and the SRS unit,

between the engine compartment wire harness 2P connector and the right front
impact sensor (see COMPONENT LOCATION INDEX), and at connector
C203 CONNECTOR TO HARNESS INDEX .

Are the connections OK?

YES -Go to step 6.

NO -Repair the poor connections and retest. If DTC 42-1x is still present, go to
step 6.

6. Disconnect the engine compartment wire harness 2P connector (A) from the

right front impact sensor.

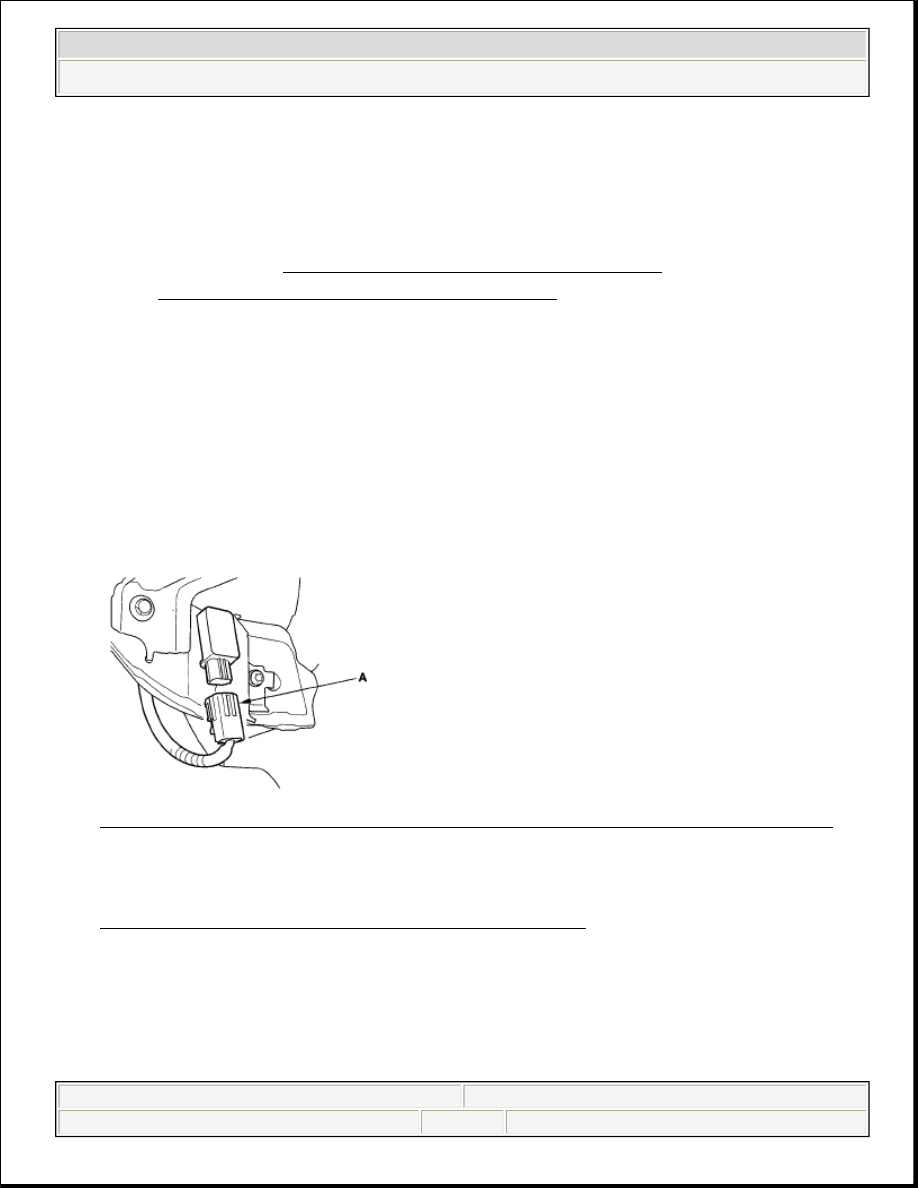

Fig. 160: Identifying Engine Compartment Wire Harness 2P Connector
Courtesy of AMERICAN HONDA MOTOR CO., INC.

7. Disconnect SRS unit connector A (28P) from the SRS unit (see step 9

DISCONNECTING SYSTEM CONNECTORS).

8. Measure the resistance between the No. 16 and No. 28 terminals of SRS unit

connector A (28P). There should be an open circuit or at least 1 M ohms.



2008 Honda Civic EX

2006-08 RESTRAINTS SRS (Supplemental Restraint System) - Civic (Except Hybrid)



































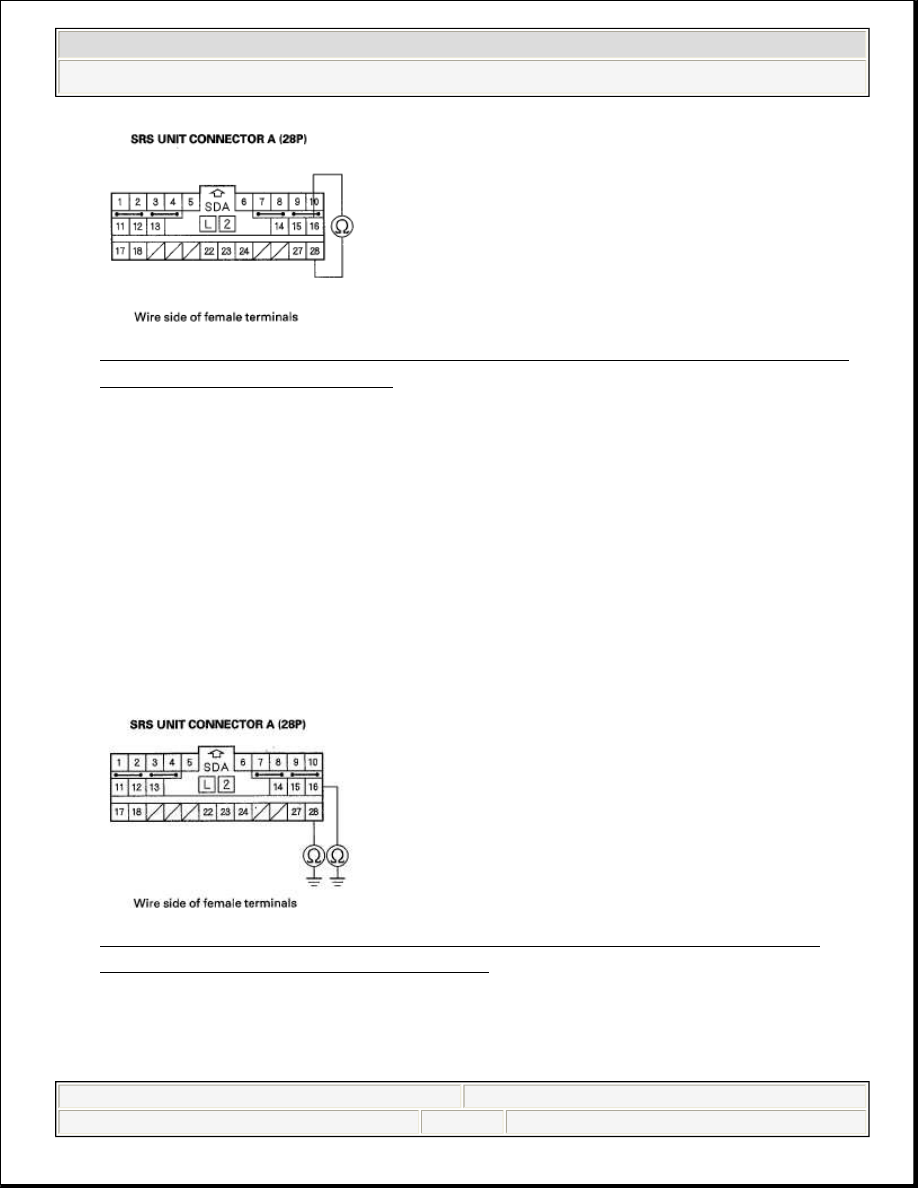

Fig. 161: Measuring Resistance Between No. 16 And No. 28 Terminals Of
SRS Unit Connector A (28P)
Courtesy of AMERICAN HONDA MOTOR CO., INC.

Is the resistance as specified?

YES -Go to step 9.

NO -Short in the engine compartment wire harness or dashboard wire harness;
replace the faulty harness.

9. Measure the resistance between the No. 16 terminal of SRS unit connector A

(28P) and body ground, and between the No. 28 terminal and body ground.
There should be an open circuit or at least 1 M ohms.

Fig. 162: Measuring Resistance Between No. 16 Terminal Of SRS Unit
Connector A (28P) And Body Ground
Courtesy of AMERICAN HONDA MOTOR CO., INC.

Is the resistance as specified?



2008 Honda Civic EX

2006-08 RESTRAINTS SRS (Supplemental Restraint System) - Civic (Except Hybrid)



































YES -Go to step 10.

NO -Short to ground in the dashboard wire harness or the engine compartment
wire harness; replace the faulty harness.

10. Reconnect the negative cable to the battery.
11. Turn the ignition switch ON (II).
12. Measure the voltage between the No. 16 terminal of SRS unit connector A

(28P) and body ground, and between the No. 28 terminal and body ground.
There should be 1 V or less.

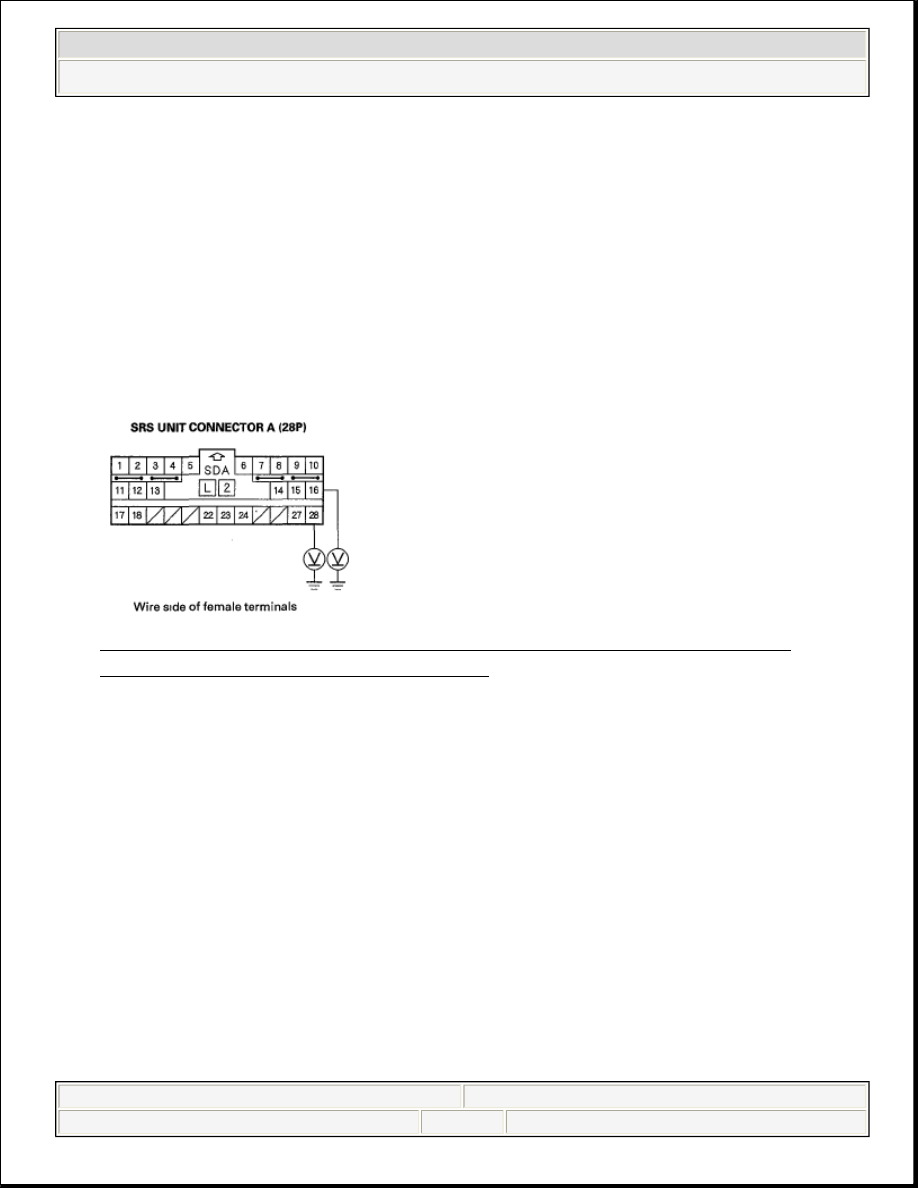

Fig. 163: Measuring Voltage Between No. 16 Terminal Of SRS Unit
Connector A (28P) And Body Ground
Courtesy of AMERICAN HONDA MOTOR CO., INC.

Is the voltage as specified?

YES -Go to step 13.

NO -Short to power in the engine compartment wire harness or dashboard wire
harness; replace the faulty harness.

13. Turn the ignition switch OFF.
14. Connect the SRS inflator simulator (jumper connector) and the black lead (A)

of simulator lead L to the engine compartment wire harness 2P connector (B).



2008 Honda Civic EX

2006-08 RESTRAINTS SRS (Supplemental Restraint System) - Civic (Except Hybrid)



































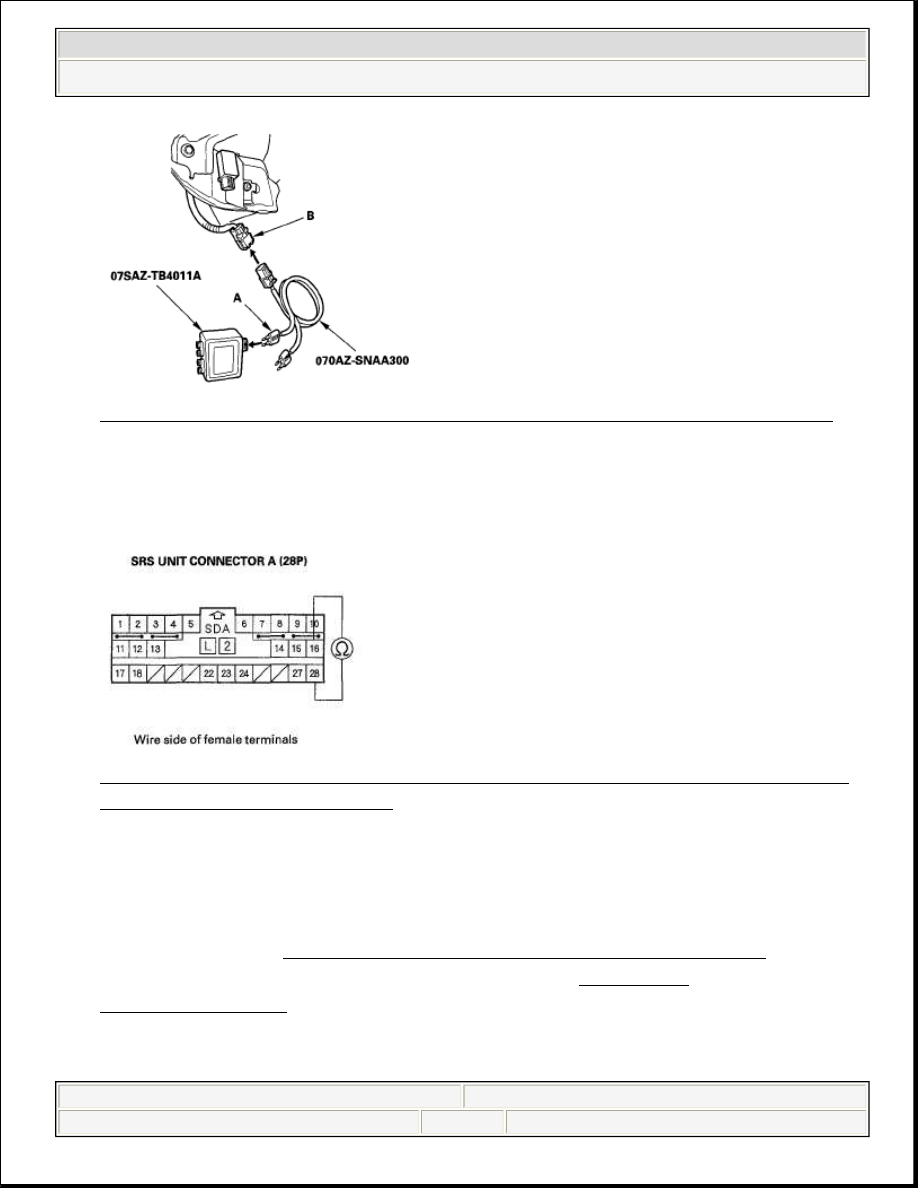

Fig. 164: Identifying Engine Compartment Wire Harness 2P Connector
Courtesy of AMERICAN HONDA MOTOR CO., INC.

15. Measure the resistance between the No. 16 and No. 28 terminals of SRS unit

connector A (28P). There should be 0-1.0 ohms.

Fig. 165: Measuring Resistance Between No. 16 And No. 28 Terminals Of
SRS Unit Connector A (28P)
Courtesy of AMERICAN HONDA MOTOR CO., INC.

Is the resistance as specified?

YES -Faulty right front impact sensor or SRS unit; replace the right front
impact sensor (see FRONT IMPACT SENSOR REPLACEMENT). If the
problem is still present, replace the SRS unit (see SRS UNIT
REPLACEMENT).

NO -Poor connection at C203, open in engine compartment wire harness, or



2008 Honda Civic EX

2006-08 RESTRAINTS SRS (Supplemental Restraint System) - Civic (Except Hybrid)
