Is DTC 28-1x indicated?

YES -Go to step 9.

NO -Open in the front passenger's seat belt buckle tensioner; replace the front
passenger's seat belt buckle (see FRONT SEAT BELT BUCKLE ).

9. Turn the ignition switch OFF. Disconnect the negative cable from the battery,

then wait for 3 minutes.

10. Disconnect both seat belt tensioner 4P connectors (see step 7

DISCONNECTING SYSTEM CONNECTORS) and the driver's seat belt
buckle tensioner 4P connector (see step 8 DISCONNECTING SYSTEM
CONNECTORS).

11. Disconnect SRS unit connector B (28P) from the SRS unit (see step9

DISCONNECTING SYSTEM CONNECTORS ).

12. Measure the resistance between the No. 9 and No. 10 terminals of SRS unit

connector B (28P). There should be 2.0-3.0 ohms.

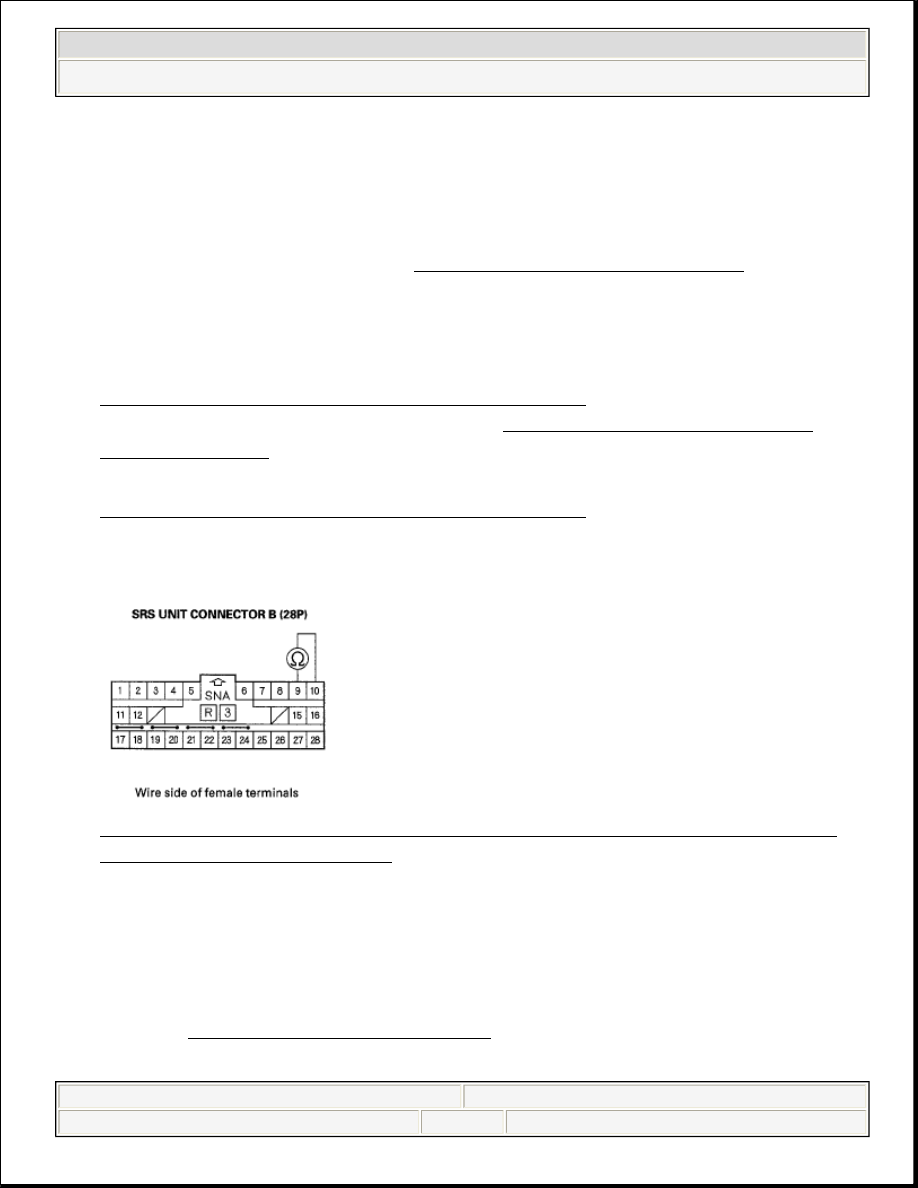

Fig. 115: Measuring Resistance Between No. 9 And No. 10 Terminals Of
SRS Unit Connector B (28P)
Courtesy of AMERICAN HONDA MOTOR CO., INC.

Is the resistance as specified?

YES -Faulty SRS unit or poor connection at SRS unit connector B (28P) and
the SRS unit. Check the connection; if the connection is OK, replace the SRS
unit (see SRS UNIT REPLACEMENT).



2008 Honda Civic EX

2006-08 RESTRAINTS SRS (Supplemental Restraint System) - Civic (Except Hybrid)



































NO -Open in the floor wire harness; replace the floor wire harness.

DTC 28-3X ("X" CAN BE 0 THRU 9 OR A THRU F): SHORT TO ANOTHER WIRE OR
DECREASED RESISTANCE IN FRONT PASSENGER'S SEAT BELT BUCKLE TENSIONER

Special Tools Required

SRS inflator simulator 07SAZ-TB4011A

SRS simulator lead K 070AZ-SNAA200

1. Clear the DTC memory (see CLEAR THE DTC MEMORY WITH THE

HDS).

2. Turn the ignition switch ON (II), and check that the SRS indicator comes on

for about 6 seconds and then goes off.

Does the SRS indicator stay on, and is DTC 28-3x indicated?

YES -Go to step 3.

NO -Intermittent failure, system is OK at this time. Go to
TROUBLESHOOTING INTERMITTENT FAILURES. If another DTC is
indicated, troubleshoot the DTC.

3. Turn the ignition switch OFF. Disconnect the negative cable from the battery,

then wait for 3 minutes.

4. Disconnect the floor wire harness 4P connector (A) from the front passenger's

seat belt buckle tensioner connector (B).

NOTE:

Before doing this troubleshooting procedure, review SRS
Precautions and Procedures (see PRECAUTIONS AND
PROCEDURES) and General Troubleshooting Information
(see GENERAL TROUBLESHOOTING INFORMATION).



2008 Honda Civic EX

2006-08 RESTRAINTS SRS (Supplemental Restraint System) - Civic (Except Hybrid)



































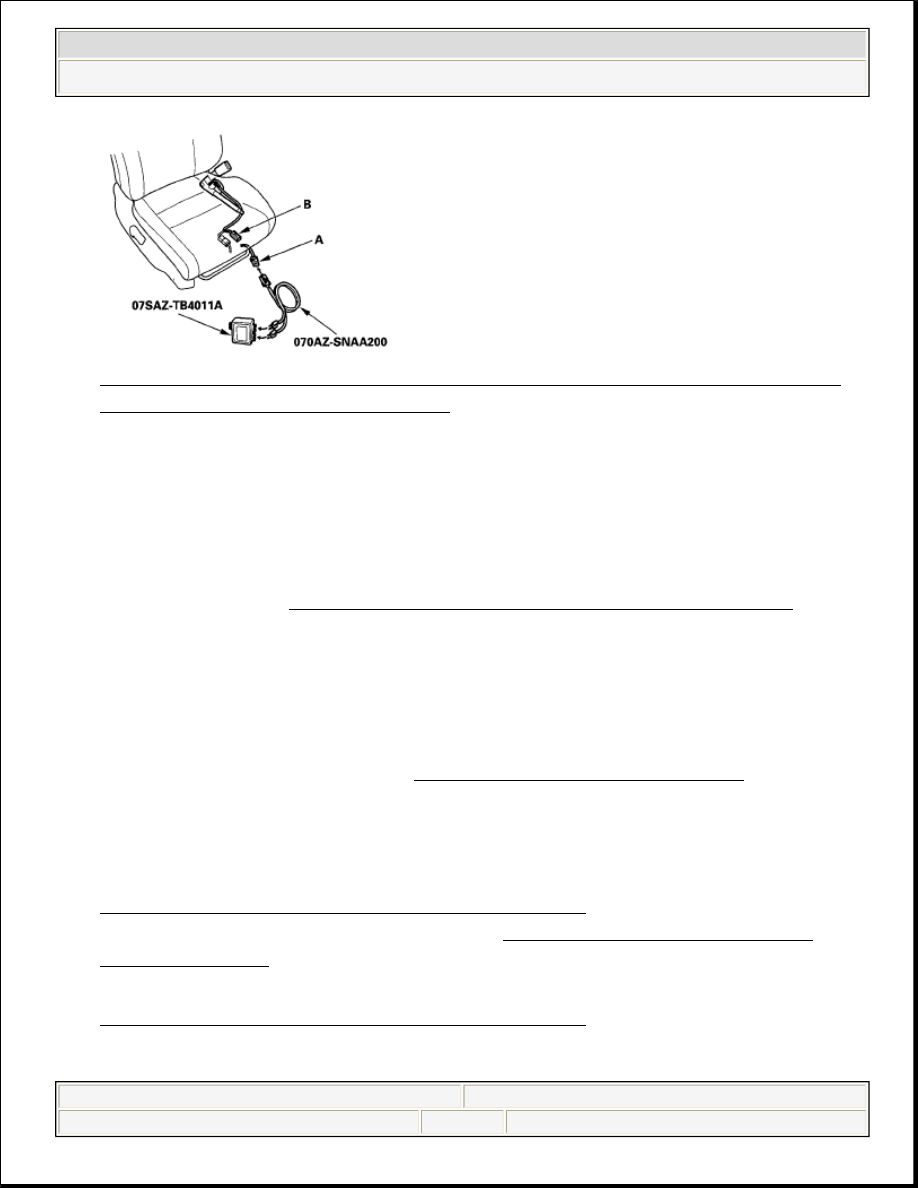

Fig. 116: Identifying Floor Wire Harness 4P And Front Passenger's Seat
Belt Buckle Tensioner Connectors
Courtesy of AMERICAN HONDA MOTOR CO., INC.

5. Connect the SRS inflator simulator (2 ohms connectors) and simulator lead K

to floor wire harness connector.

6. Reconnect the negative cable to the battery.
7. Clear the DTC memory.
8. Read the DTC (see CLEAR THE DTC MEMORY WITH THE HDS).

Is DTC 28-3x indicated?

YES -Go to step 9.

NO -Short in the front passenger's seat belt buckle tensioner; replace the front
passenger's seat belt buckle (see FRONT SEAT BELT BUCKLE ).

9. Turn the ignition switch OFF. Disconnect the negative cable from the battery,

then wait for 3 minutes.

10. Disconnect both seat belt tensioner 4P connectors (see step 7

DISCONNECTING SYSTEM CONNECTORS) and the driver's seat belt
buckle tensioner 4P connector (see step 8 DISCONNECTING SYSTEM
CONNECTORS).

11. Disconnect SRS unit connector B (28P) from the SRS unit (see step 9

DISCONNECTING SYSTEM CONNECTORS).

12. Disconnect the simulator lead from the floor wire harness.



2008 Honda Civic EX

2006-08 RESTRAINTS SRS (Supplemental Restraint System) - Civic (Except Hybrid)



































13. Measure the resistance between the No. 9 and No. 10 terminals of SRS unit

connector B (28P). There should be an open circuit or at least 1 M ohms.

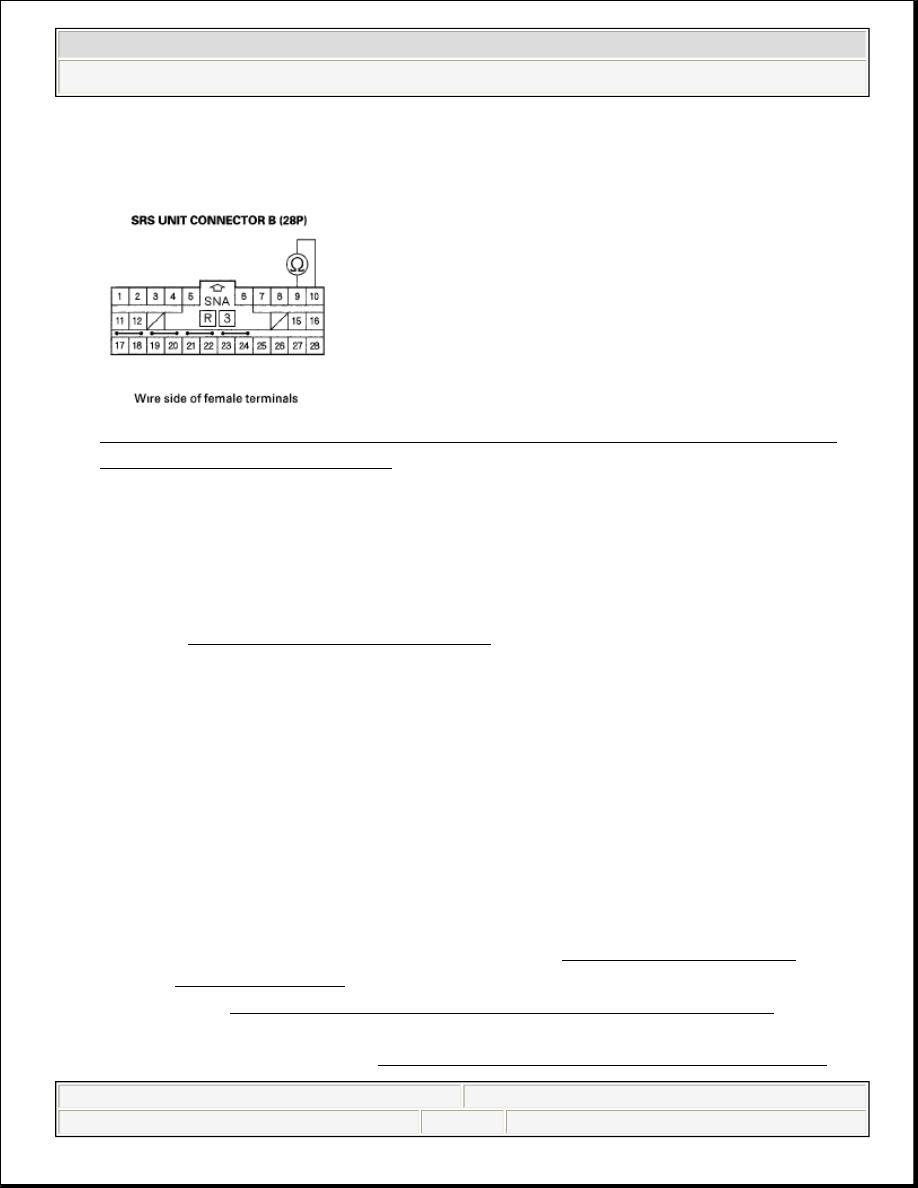

Fig. 117: Measuring Resistance Between No. 9 And No. 10 Terminals Of
SRS Unit Connector B (28P)
Courtesy of AMERICAN HONDA MOTOR CO., INC.

Is the resistance as specified?

YES -Faulty SRS unit or poor connection at SRS unit connector B (28P) and
the SRS unit. Check the connection; if the connection is OK, replace the SRS
unit (see SRS UNIT REPLACEMENT).

NO -Short in the floor wire harness; replace the floor wire harness.

DTC 28-8X ("X" CAN BE 0 THRU 9 OR A THRU F): SHORT TO POWER IN FRONT
PASSENGER'S SEAT BELT BUCKLE TENSIONER

Special Tools Required

SRS inflator simulator 07SAZ-TB4011A

SRS simulator lead K 070AZ-SNAA200

1. Clear the DTC memory (see CLEAR THE DTC MEMORY WITH THE

NOTE:

Before doing this troubleshooting procedure, review SRS
Precautions and Procedures (see PRECAUTIONS AND
PROCEDURES) and General Troubleshooting Information
(see GENERAL TROUBLESHOOTING INFORMATION).
