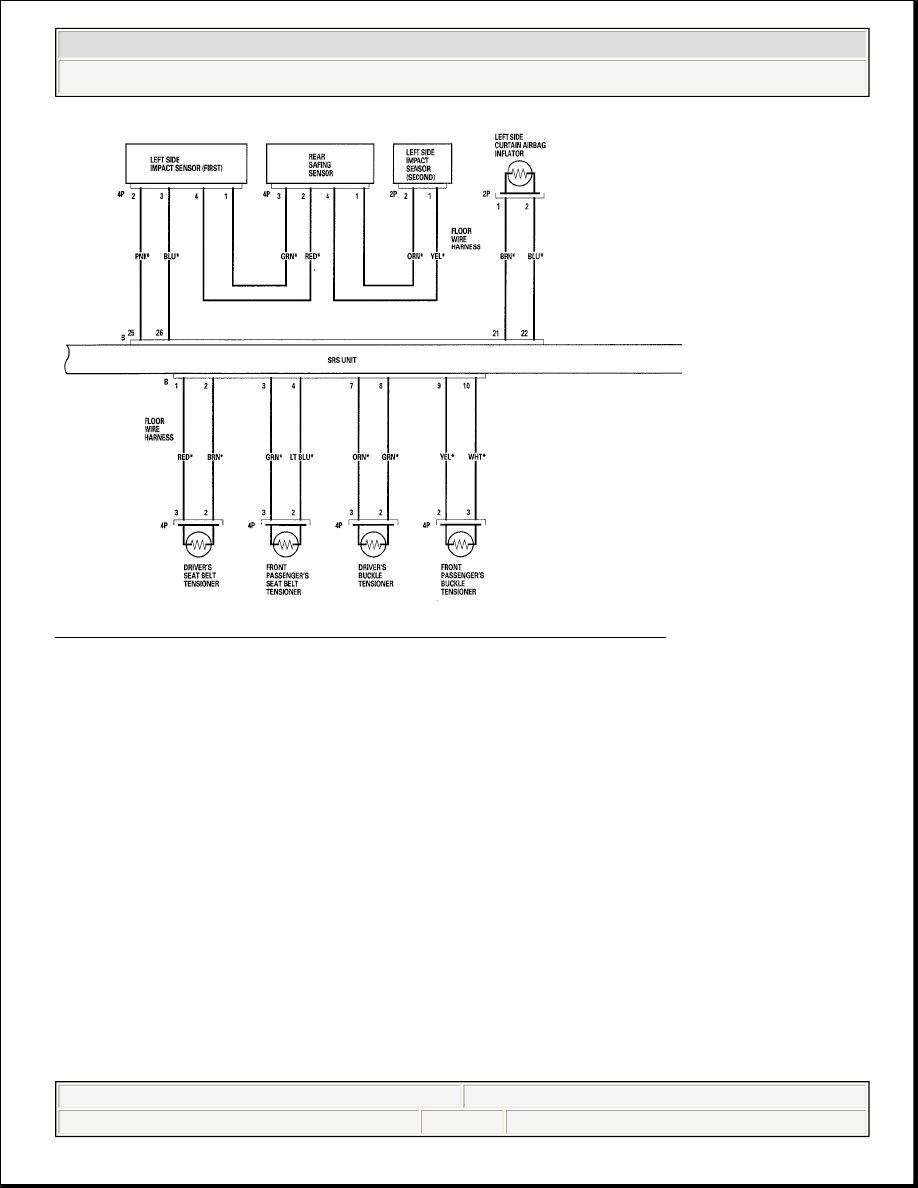

Fig. 61: SRS - Circuit Diagram - 2-Door (06 Model) (4 Of 4)
Courtesy of AMERICAN HONDA MOTOR CO., INC.

2-door ('07 model)



2008 Honda Civic EX

2006-08 RESTRAINTS SRS (Supplemental Restraint System) - Civic (Except Hybrid)



































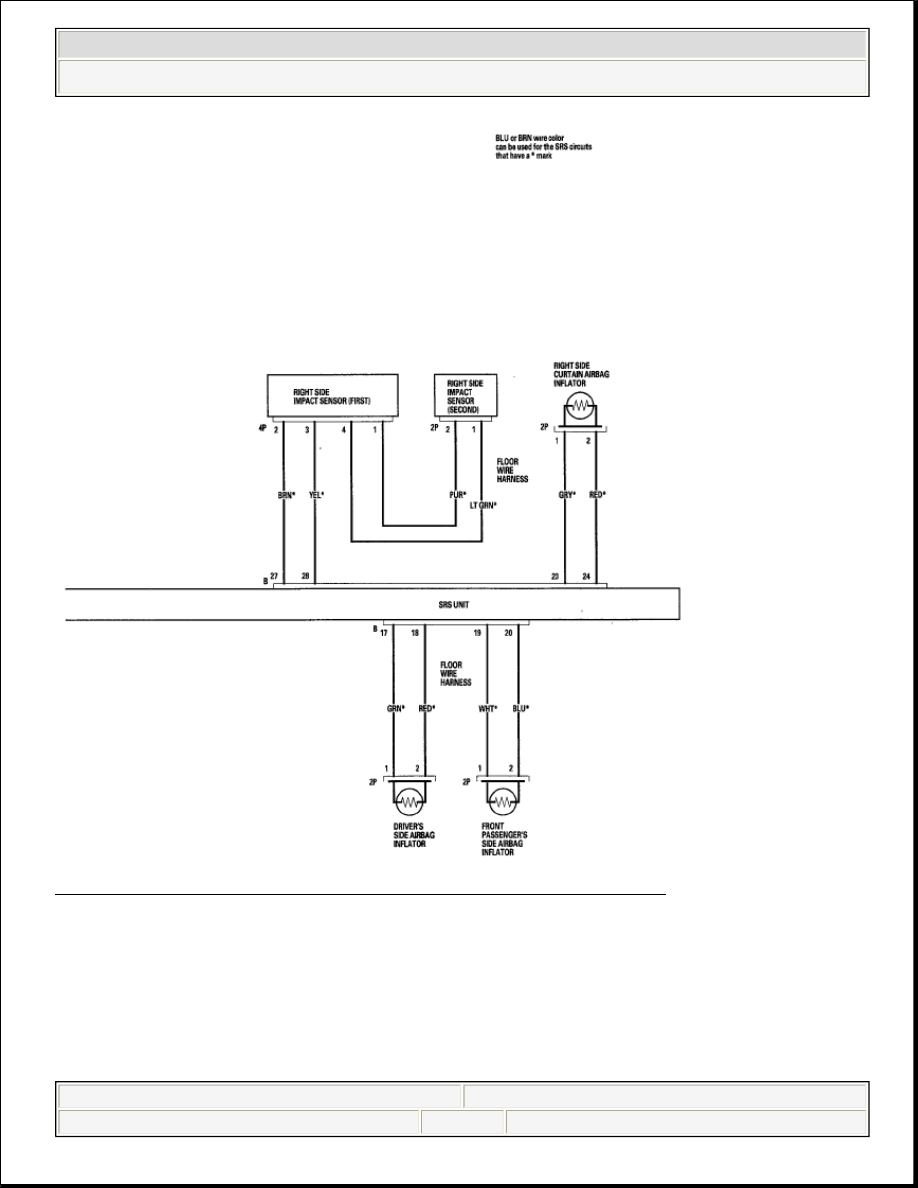

Fig. 62: SRS - Circuit Diagram - 2-Door (07 Model) (1 Of 4)
Courtesy of AMERICAN HONDA MOTOR CO., INC.



2008 Honda Civic EX

2006-08 RESTRAINTS SRS (Supplemental Restraint System) - Civic (Except Hybrid)



































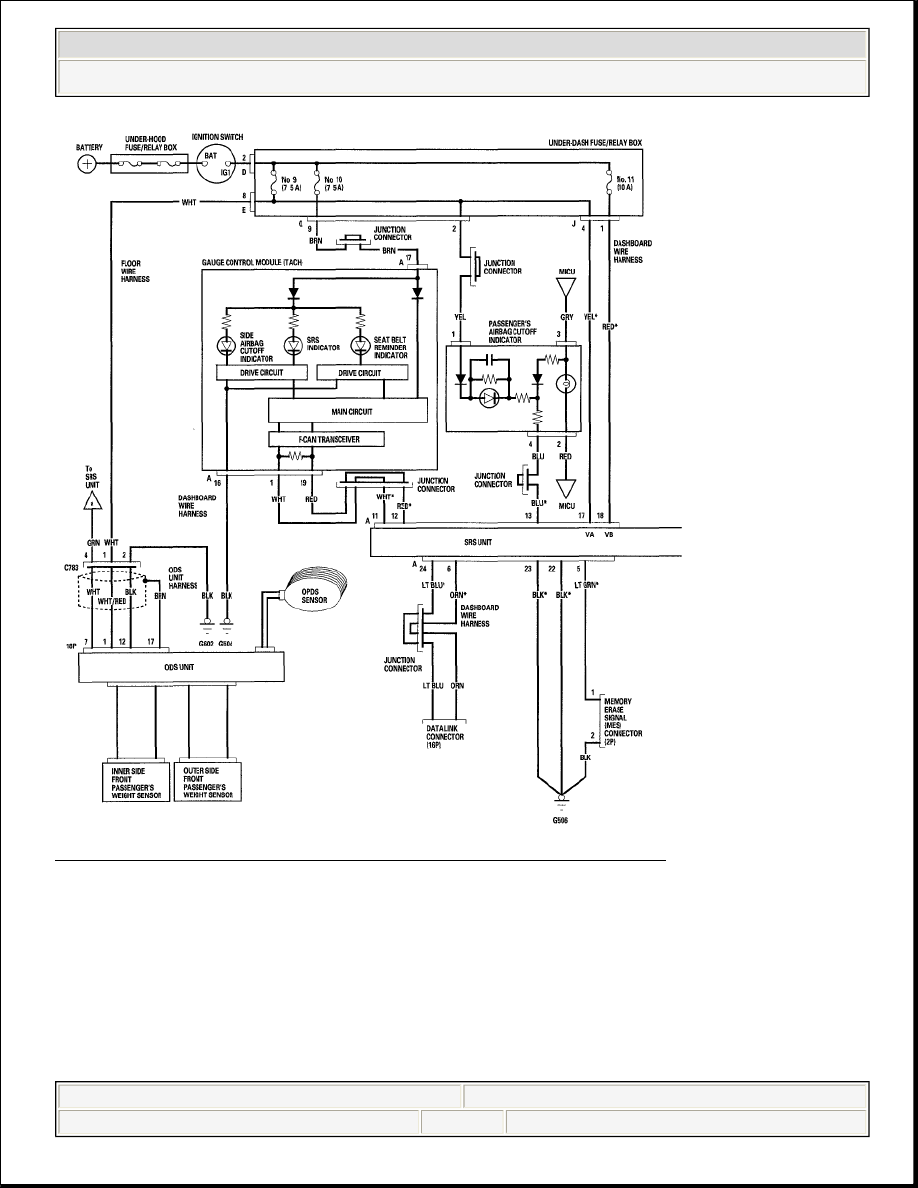

Fig. 63: SRS - Circuit Diagram - 2-Door (07 Model) (2 Of 4)
Courtesy of AMERICAN HONDA MOTOR CO., INC.



2008 Honda Civic EX

2006-08 RESTRAINTS SRS (Supplemental Restraint System) - Civic (Except Hybrid)

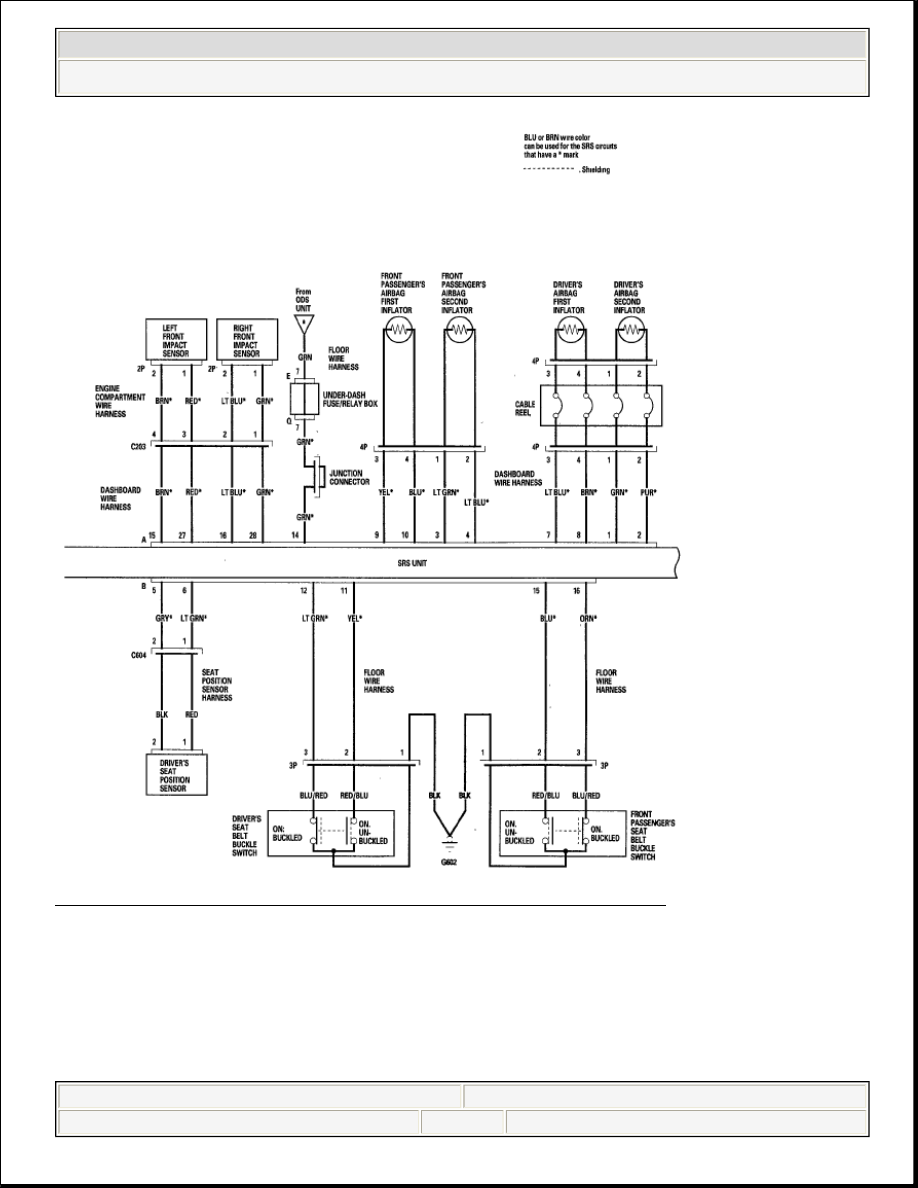

Fig. 64: SRS - Circuit Diagram - 2-Door (07 Model) (3 Of 4)
Courtesy of AMERICAN HONDA MOTOR CO., INC.



2008 Honda Civic EX

2006-08 RESTRAINTS SRS (Supplemental Restraint System) - Civic (Except Hybrid)
