Honda Civic. Manual - part 35

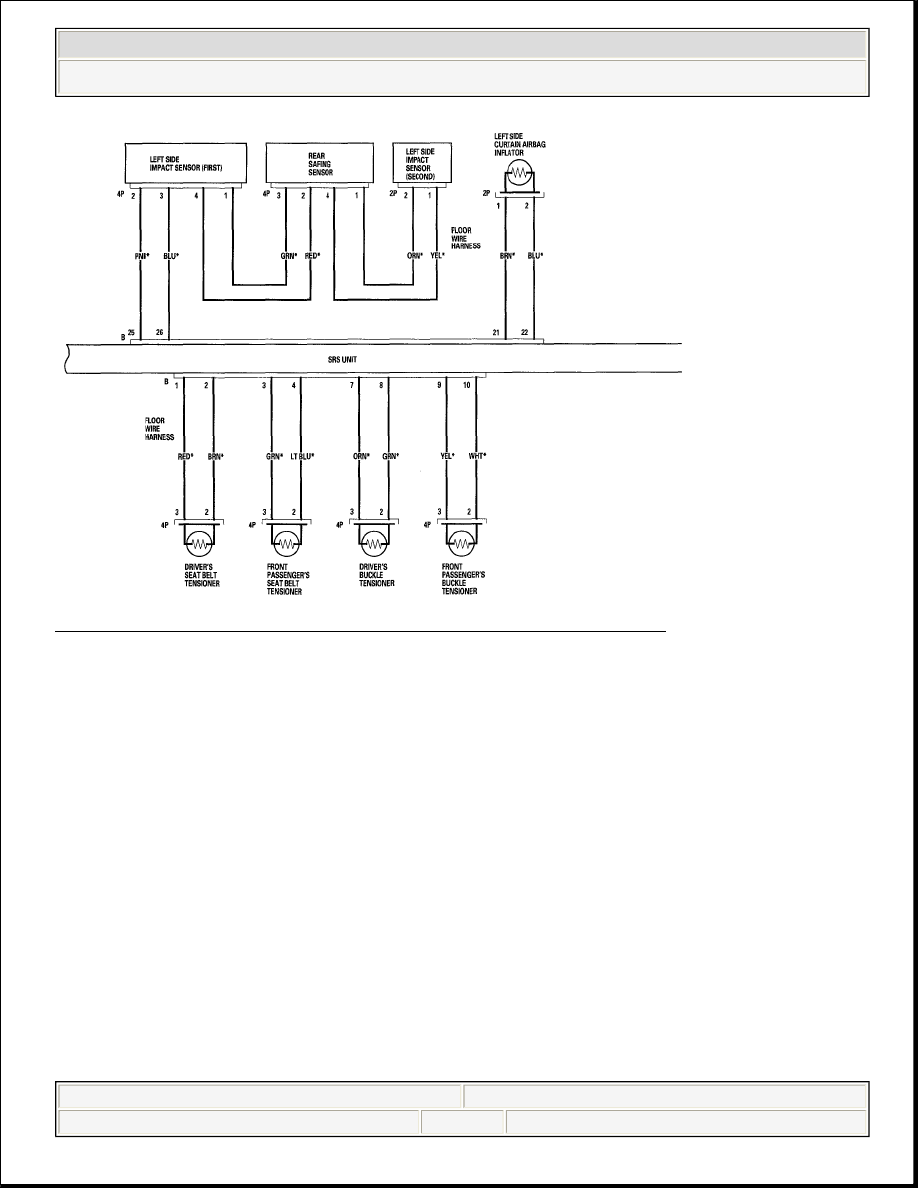

Fig. 49: SRS - Circuit Diagram - 4-Door (06 Model) (4 Of 4)
Courtesy of AMERICAN HONDA MOTOR CO., INC.

4-door ('07 model)



2008 Honda Civic EX

2006-08 RESTRAINTS SRS (Supplemental Restraint System) - Civic (Except Hybrid)



































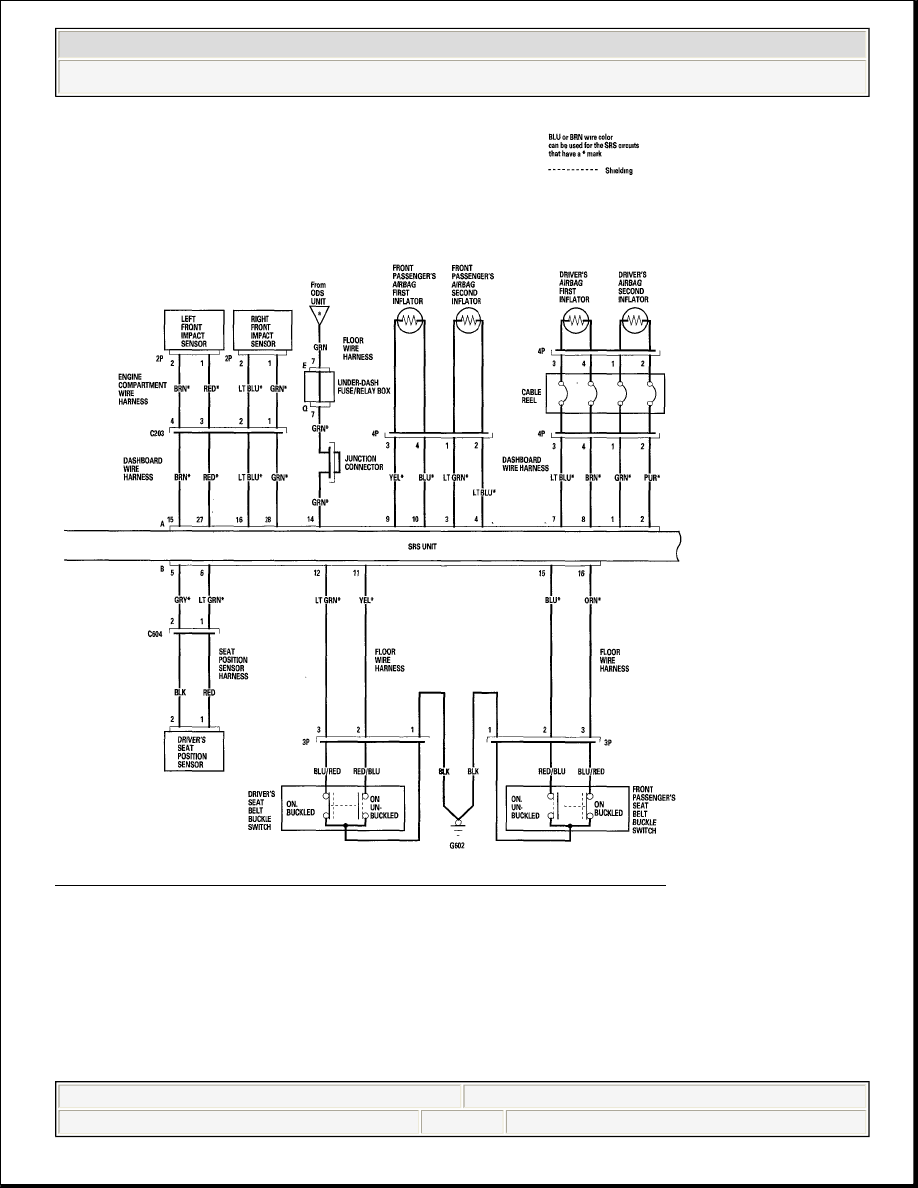

Fig. 50: SRS - Circuit Diagram - 4-Door (07 Model) (1 Of 4)
Courtesy of AMERICAN HONDA MOTOR CO., INC.



2008 Honda Civic EX

2006-08 RESTRAINTS SRS (Supplemental Restraint System) - Civic (Except Hybrid)

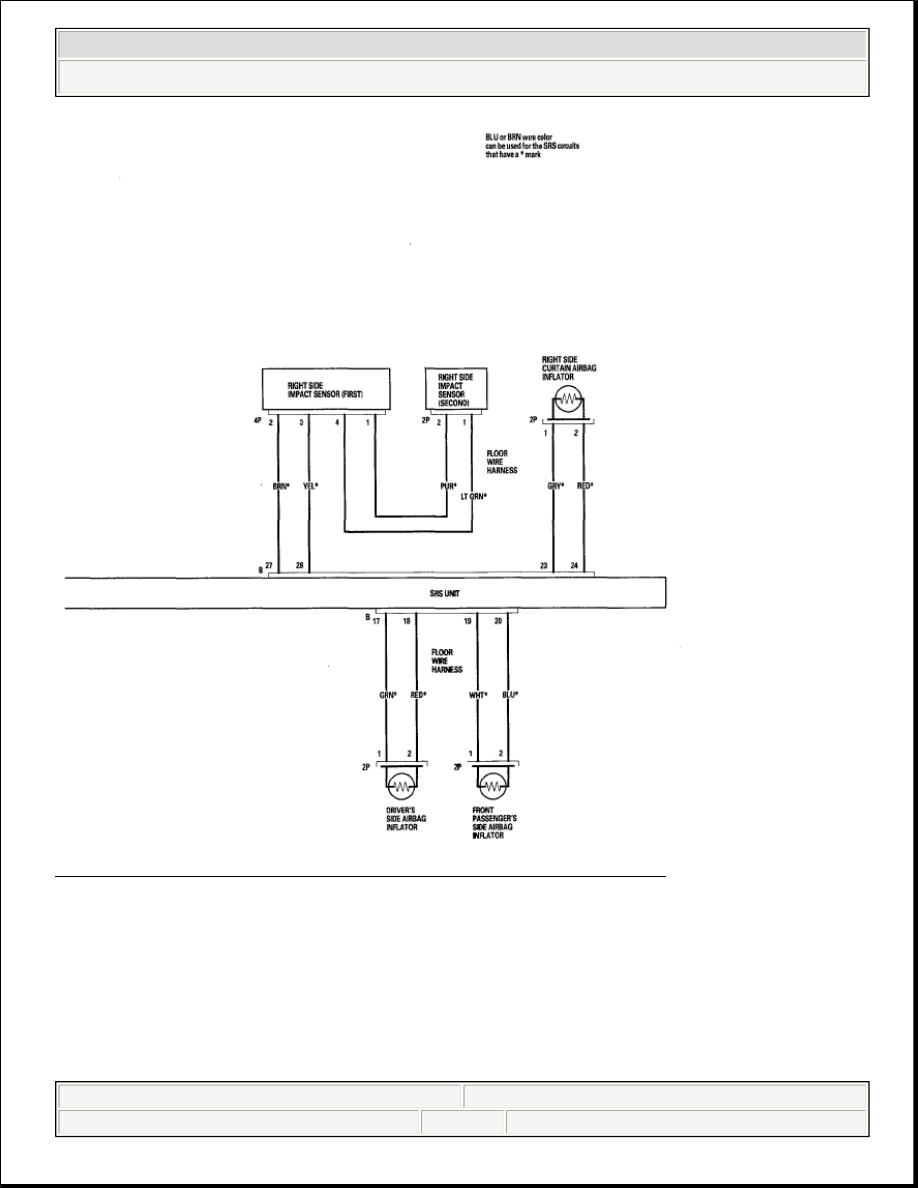

Fig. 51: SRS - Circuit Diagram - 4-Door (07 Model) (2 Of 4)
Courtesy of AMERICAN HONDA MOTOR CO., INC.



2008 Honda Civic EX

2006-08 RESTRAINTS SRS (Supplemental Restraint System) - Civic (Except Hybrid)

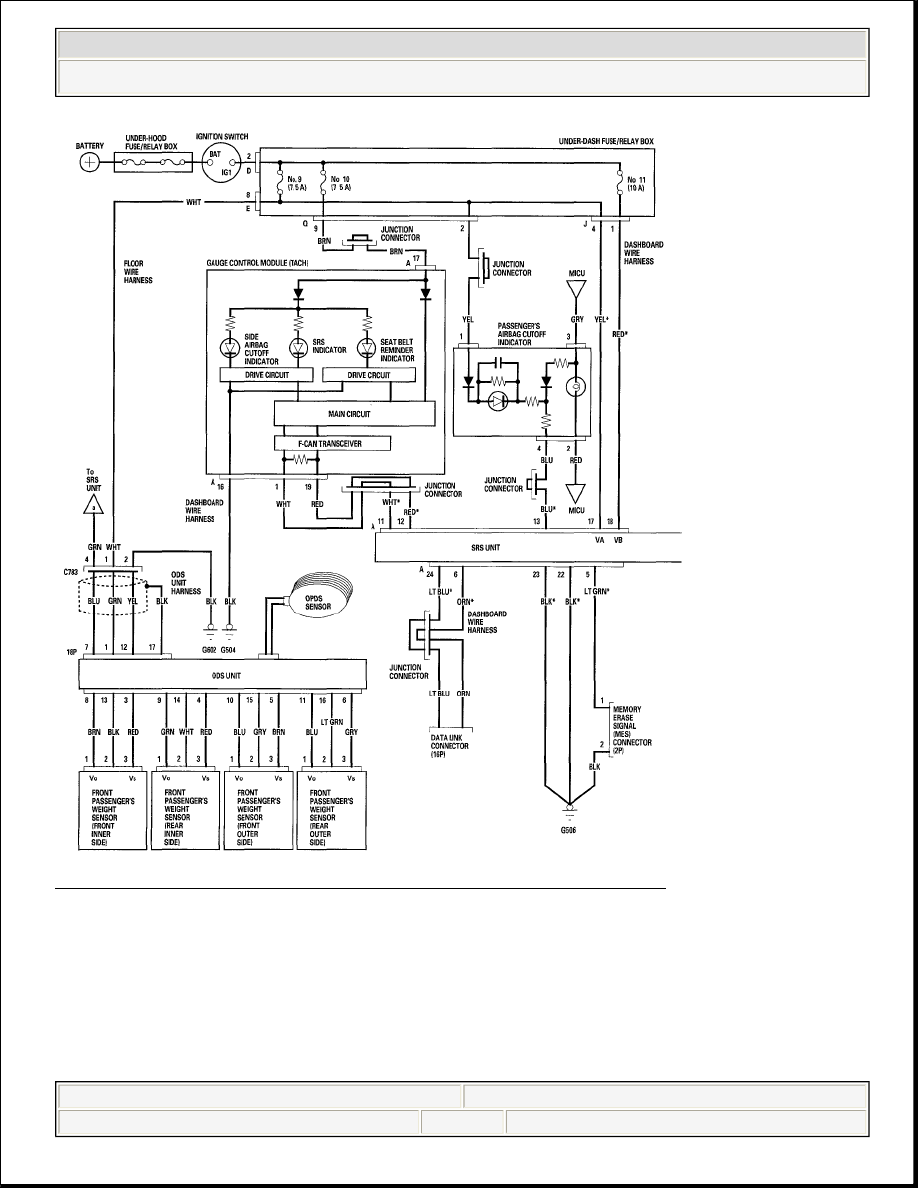

Fig. 52: SRS - Circuit Diagram - 4-Door (07 Model) (3 Of 4)
Courtesy of AMERICAN HONDA MOTOR CO., INC.



2008 Honda Civic EX

2006-08 RESTRAINTS SRS (Supplemental Restraint System) - Civic (Except Hybrid)
