21

BRN

LCA1+

Power source for
left side curtain
airbag inflator

22

BLU

LCA1-

Ground for left side
curtain airbag
inflator

23

GRY

RCA1+

Power source for
right side curtain
airbag inflator

24

RED

RCA1-

Ground for right
side curtain airbag
inflator

25

PNK

LBS1+

Power source for
left side impact
sensor (first), left
side impact sensor
(second), and rear
safing sensor

26

BLU

LBS1-

Ground for left side
impact sensor
(first), left side
impact sensor
(second), and rear
safing sensor

27

BRN

RBS1+

Power source for
right side impact
sensor (first), right
side impact sensor
(second)

28

YEL

RBS1-

Ground for right
side impact sensor
(first), right side
impact sensor
(second)



2008 Honda Civic EX

2006-08 RESTRAINTS SRS (Supplemental Restraint System) - Civic (Except Hybrid)



































CIRCUIT DIAGRAM

4-door ('06 model)

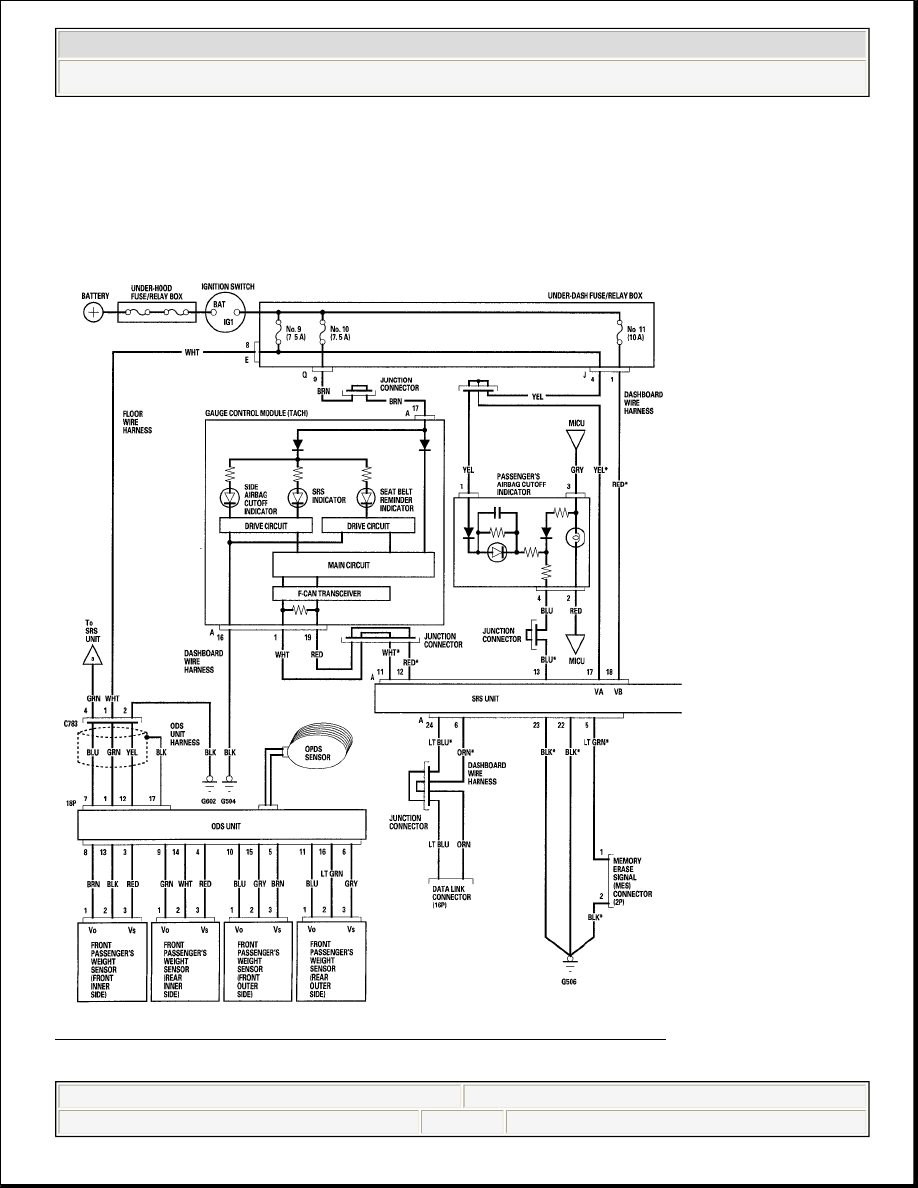

Fig. 46: SRS - Circuit Diagram - 4-Door (06 Model) (1 Of 4)
Courtesy of AMERICAN HONDA MOTOR CO., INC.

NOTE:

All the wire colors in this table may be BLU or BRN.



2008 Honda Civic EX

2006-08 RESTRAINTS SRS (Supplemental Restraint System) - Civic (Except Hybrid)

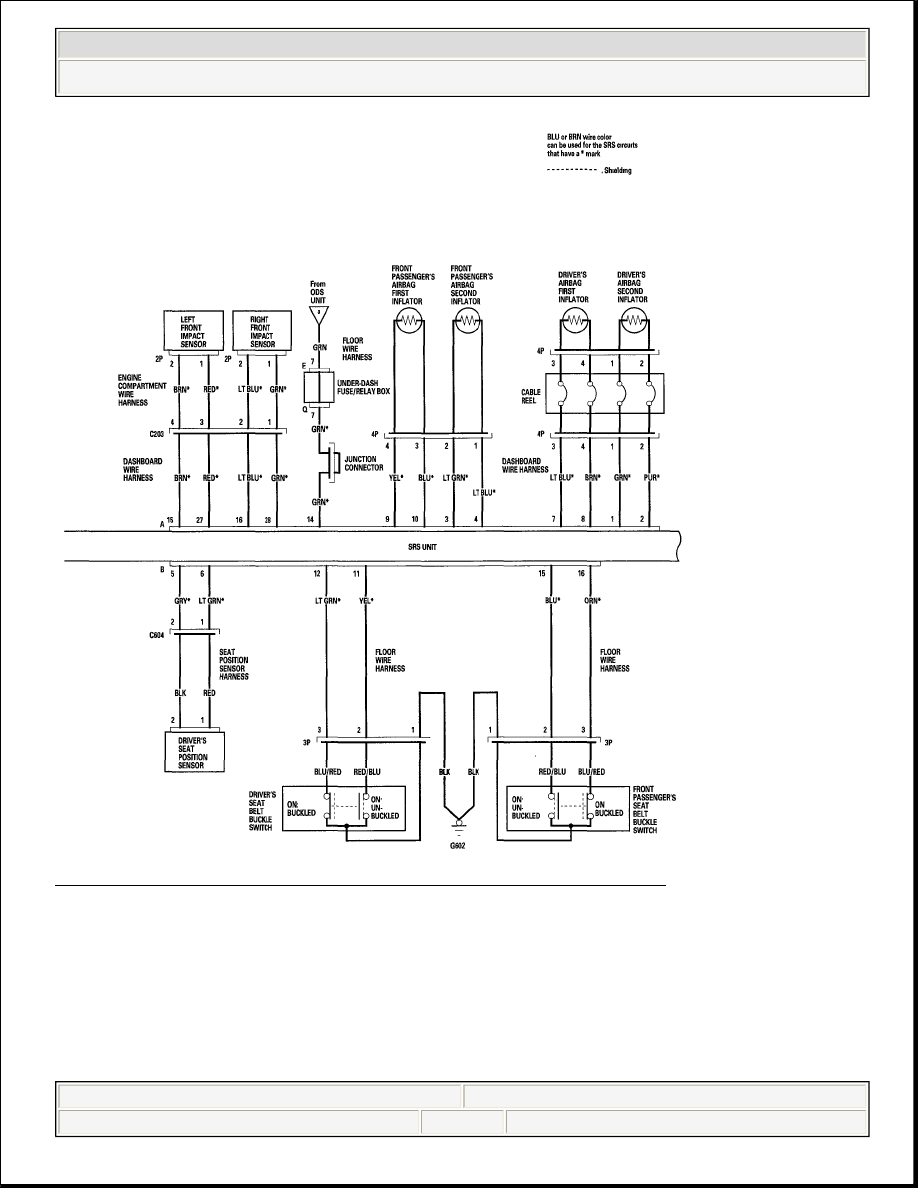

Fig. 47: SRS - Circuit Diagram - 4-Door (06 Model) (2 Of 4)
Courtesy of AMERICAN HONDA MOTOR CO., INC.



2008 Honda Civic EX

2006-08 RESTRAINTS SRS (Supplemental Restraint System) - Civic (Except Hybrid)

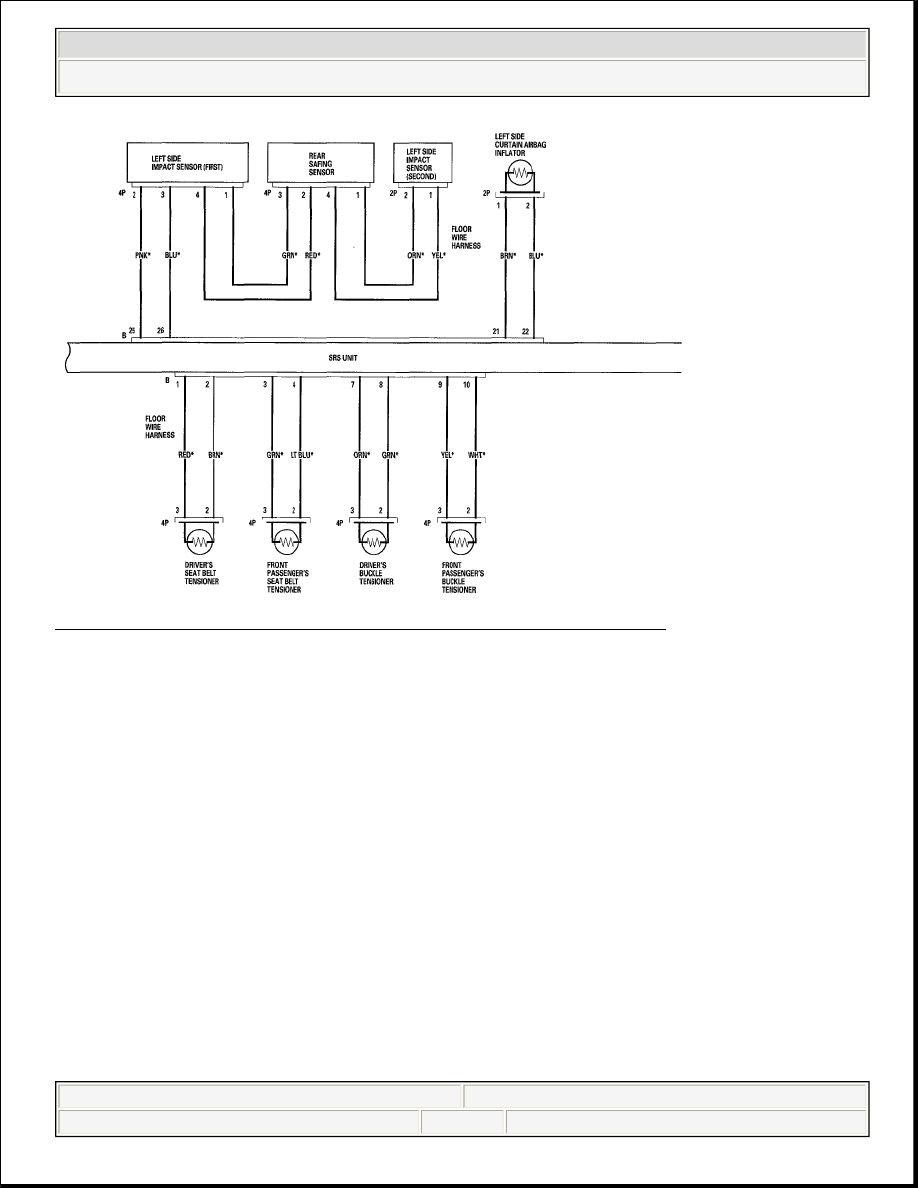

Fig. 48: SRS - Circuit Diagram - 4-Door (06 Model) (3 Of 4)
Courtesy of AMERICAN HONDA MOTOR CO., INC.



2008 Honda Civic EX

2006-08 RESTRAINTS SRS (Supplemental Restraint System) - Civic (Except Hybrid)
