437

Устранение неисправностей в пути

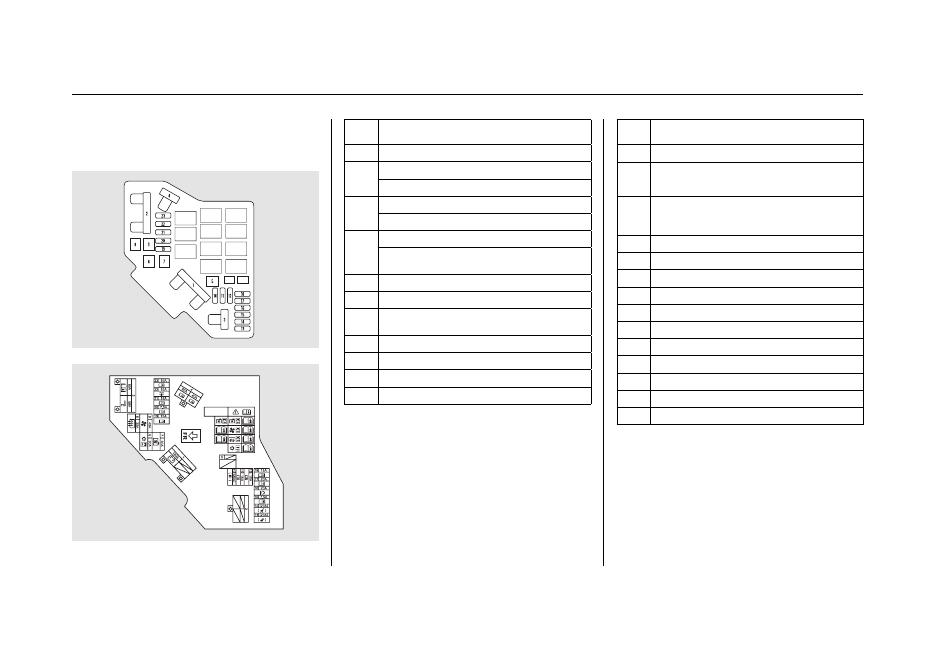

ОСНОВНОЙ БЛОК
ПРЕДОХРАНИТЕЛЕЙ В МОТОРНОМ
ОТСЕКЕ

№

Главный предохранитель

1

Не используется

2

OP Main

Питание IG

3

Не используется

Не используется

4

Основная цепь фар

Главный предохранитель электрических
стеклоподъемников

5

Не используется

6

Вентилятор конденсатора

7

Вентиляторы системы охлаждения
двигателя

8

Обогреватель заднего стекла

9

Вентилятор

10

Передние противотуманные фары

11

Дополнительный вентилятор

№

Защищаемая цепь

12

ACM

13

Электрическая регулировка наклона
спинки сиденья переднего пассажира

14

Электрическая регулировка
продольного положения сиденья
переднего пассажира

15

IGPS Уровень моторного масла

16

Основная цепь фар дальнего света

17

Аудиосистема

18

Катушка зажигания

19

Основной предохранитель

20

Муфта MG

21

DBW

22

Освещение салона

23

Фонари заднего хода

24

Диод основного вентилятора

25

Диод дополнительного вентилятора

Расположение предохранителей

438

Устранение неисправностей в пути

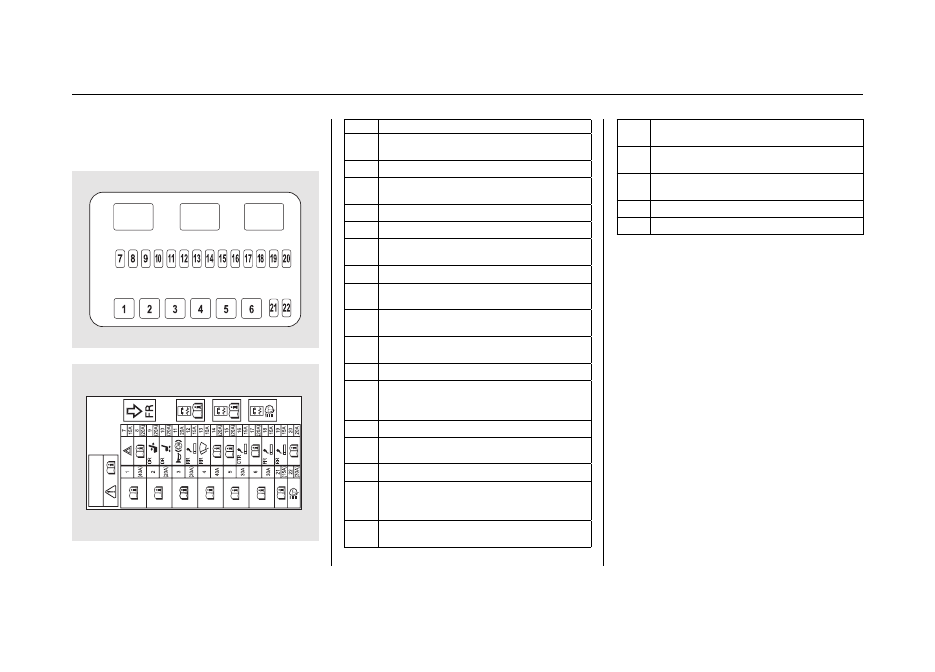

ДОПОЛНИТЕЛЬНЫЙ БЛОК
ПРЕДОХРАНИТЕЛЕЙ В МОТОРНОМ
ОТСЕКЕ

№

Защищаемая цепь

1

Электропривод двери багажного отде-
ления

2

Система VTM-4

3

Основная цепь электрооборудования
прицепа

4

Реле VSA F/S

5

Задний вентилятор

6

Электродвигатель системы динамичес-
кой стабилизации (VSA)

7

Аварийная световая сигнализация

8

Электропривод закрывания двери
багажного отделения

9

Электрическая регулировка наклона
спинки сиденья водителя

10

Электрическая регулировка продольно-
го положения сиденья водителя

11

Звуковой сигнал, стоп-сигналы

12

Розетка для подключения дополни-
тельного оборудования в задней части
центральной консоли

13

Задний стеклоочиститель

14

Электрическая тормозная система
прицепа

15

Инвертор А/С

16

Розетка для подключения дополни-
тельного оборудования в центральной
консоли

17

Система подзарядки аккумуляторной
батареи прицепа

18

Передняя розетка для подключения
дополнительного электрооборудования

19

Задняя розетка для подключения допол-
нительного оборудования

20

Электродвигатель стекла двери багажно-
го отделения

21

Электрообогрев задних сидений

22

Электродвигатель омывателя фар

Расположение предохранителей

439

Устранение неисправностей в пути

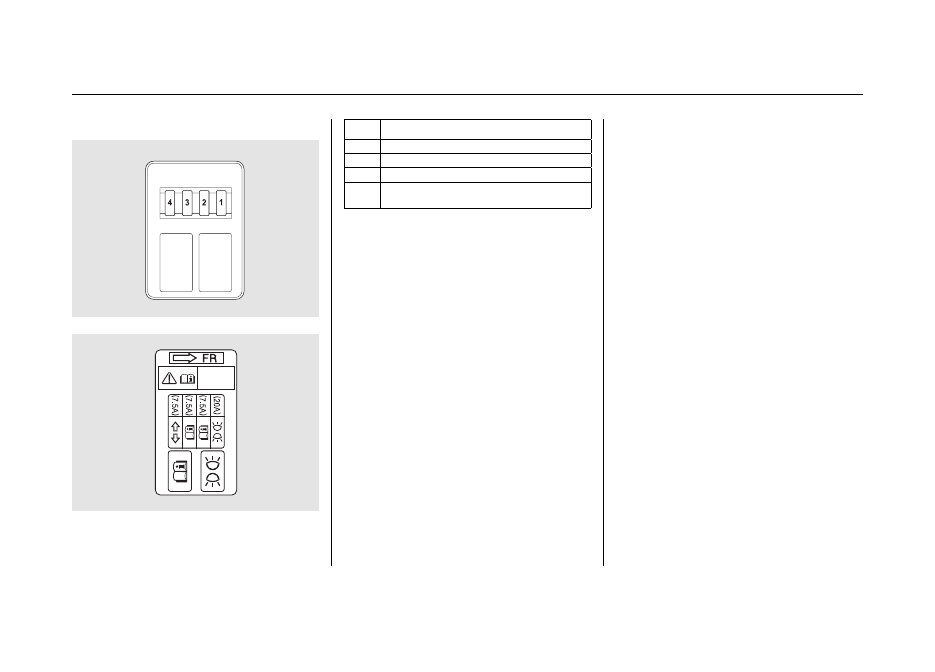

ЗАДНИЙ БЛОК ПРЕДОХРАНИТЕЛЕЙ

№

Защищаемая цепь

1

Маломощные лампы

2

Стоп-сигналы

3

Сигнал заднего хода

4

Указатели поворота, аварийный световой
сигнал

(Продолжение на следующей странице)

Расположение предохранителей

440

Устранение неисправностей в пути

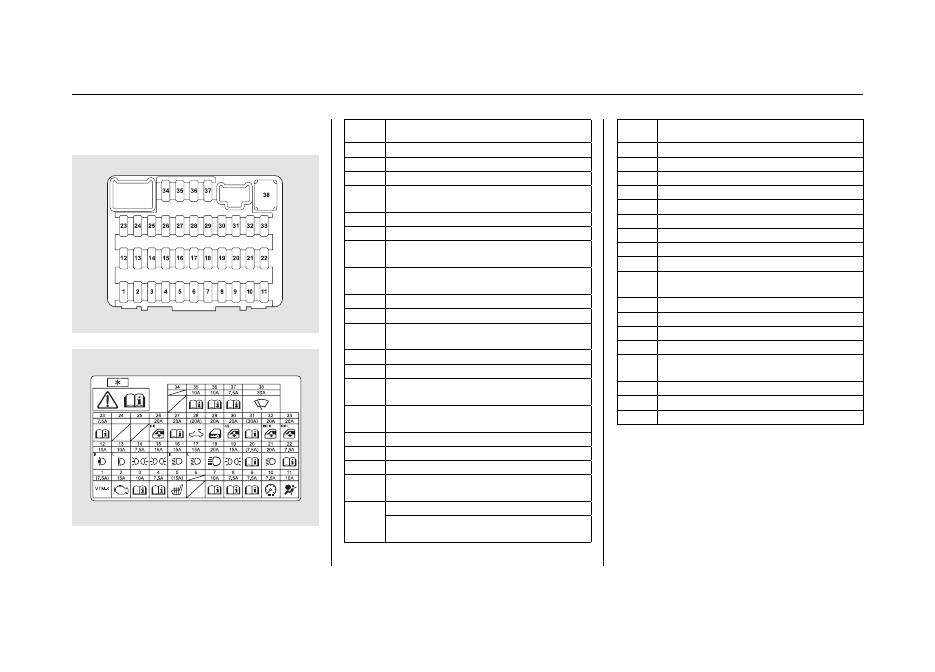

БЛОК ПРЕДОХРАНИТЕЛЕЙ
В ПАССАЖИРСКОМ САЛОНЕ

№

Защищаемая цепь

1

Система полного привода VTM-4

2

Топливный насос

3

ACG

4

Система динамической стабилизации
(VSA)

5

Обогреватели сидений

6

Не используется

7

Система автоматического управления
освещением

8

Система автоматического управления
освещением

9

ODS

10

Приборная панель

11

Дополнительная система пассивной
безопасности (SRS)

12

Правый дневной ходовой огонь*

13

Левый дневной ходовой огонь*

14

Маломощные лампы (внутреннее
освещение салона)

15

Маломощные лампы (наружные
приборы освещения)

16

Правая фара ближнего света

17

Левая фара ближнего света

18

Главная цепь дневных ходовых огней*

19

Главный предохранитель маломощных
ламп

20

Задний противотуманный фонарь*

Система слежения за давлением воздуха
в шинах (TPMS)*

№

Защищаемая цепь

21

Основная цепь фар ближнего света

22

VBSOL2

23

STRLD

24

Не используется

25

Не используется

26

Стеклоподъемник двери водителя

27

НАС OP

28

Электропривод верхнего люка

29

Замки дверей

30

Стеклоподъемник двери переднего
пассажира

31

Не используется

32

Стеклоподъемник правой задней двери

33

Стеклоподъемник левой задней двери

34

Не используется

35

Активная система круиз-контроля
(ACC)

36

НАС

37

Дневные ходовые огни

38

Стеклоочиститель

* :   Для некоторых вариантов комплектации автомобиля

Расположение предохранителей
