373

Устранение неисправностей в пути

ВНИМАНИЕ

Замена перегоревшего предохранителя
новым предохранителем с более высоким
значением номинального тока значитель-
но увеличивает вероятность выхода из
строя системы электрооборудования ав-
томобиля из-за перегрузки. Поэтому при
отсутствии нужного запасного предохра-
нителя следует устанавливать предохрани-
тель с меньшим значением номинального
тока по сравнению с заменяемым.

7.  Если запасной предохранитель с

требуемым значением номинального
тока также быстро перегорает, это
свидетельствует о наличии серьезной
неисправности электрооборудования
автомобиля. Оставьте перегоревший
предохранитель в гнезде и обратитесь
на сервисную станцию официального
дилера для проверки исправности
автомобиля.

Для автомобилей с аудиосистемой
При извлечении предохранителя, который
защищает аудиосистему, аудиосистема
автоматически отключается. При по-
следующем включении аудиосистемы вы
увидите на дисплее сообщение ”ENTER
CODE” (Введите код). Вам следует ввести
пятизначный код, пользуясь кнопками
предварительной настройки (см. стр. 228).

Если система заблокирована, показания
часов будут сброшены. Установка времени
на часах производится в соответствии с
процедурой, приведенной в разделе с опи-
санием аудиосистемы.

Предохранители

374

Устранение неисправностей в пути

Расположение предохранителей

Схема расположения предохранителей
приведена на наклейке. Ниже в таблице
приведен полный перечень предохраните-
лей автомобиля.

Замена этих предохранителей должна
производиться специалистами дилерского
центра.

Защищаемая цепь

1

ACG

2

Электрический рулевой
усилитель (EPS)

3

Звуковой сигнал, стоп-сигналы

ПРОДОЛЖЕНИЕ

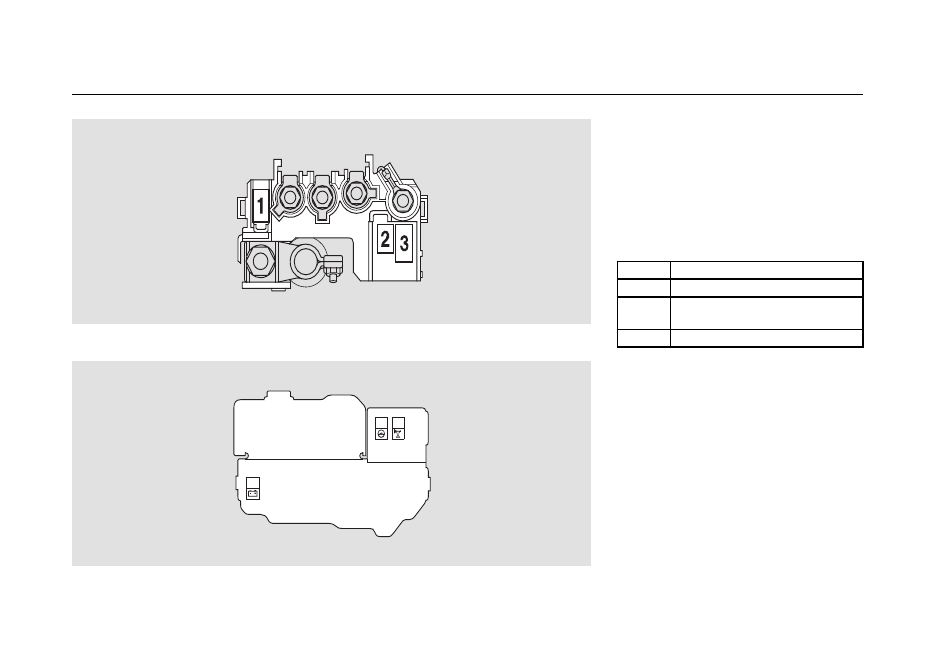

НАКЛЕЙКА СО СХЕМОЙ РАСПОЛОЖЕНИЯ ПРЕДОХРАНИТЕЛЕЙ

ПОДКАПОТНЫЙ БЛОК ПРЕДОХРАНИТЕЛЕЙ

375

Устранение неисправностей в пути

Предохранители, расположенные во внутреннем блоке предохранителей могут незначительно отличаться в зависимости от варианта ис-
полнения автомобиля. Схема расположения предохранителей приведена на наклейке.

Расположение предохранителей

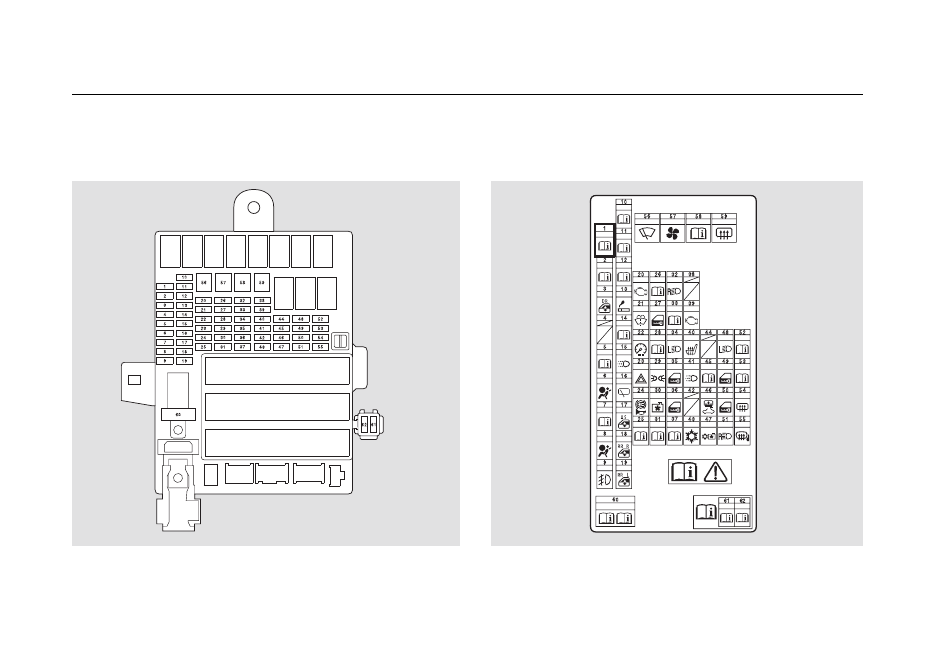

БЛОК ПРЕДОХРАНИТЕЛЕЙ В ПАССАЖИРСКОМ
САЛОНЕ

НАКЛЕЙКА СО СХЕМОЙ РАСПОЛОЖЕНИЯ
ПРЕДОХРАНИТЕЛЕЙ

376

Устранение неисправностей в пути

Расположение предохранителей

На этой странице приведена таблица с пе-
речнем предохранителей, используемых
в вашем автомобиле.

Защищаемая цепь

1

Фонари заднего хода

2

Задний противотуманный фонарь

3

Стеклоподъемник двери водителя

4

Не используется

5

Фонарь заднего хода

6

Система подушек безопасности (SRS)

7

Не используется

8

Не используется

9

Передние противотуманные фары*

10

Отопитель, кондиционер воздуха*

11

Антиблокировочная тормозная
система (ABS)

12

ACG

13

Прикуриватель

14

Адаптивная система круиз-контроля
(ACC)

15

Дневное наружное освещение*

16

Очиститель заднего стекла

17

Электрический стеклоподъемник
двери переднего пассажира

18

Электрический стеклоподъемник
задней правой двери*

19

Электрический стеклоподъемник
задней левой двери*

20

Топливный насос

Защищаемая цепь

21

Электродвигатель омывателя

22

Приборная панель

23

Аварийная световая сигнализация

24

Звуковой сигнал, стоп-сигналы

25

Не используется

26

LAF

27

Центральный замок

28

Не используется

29

Малые лампы

30

Вентилятор системы охлаждения

31

Датчик уровня моторного масла

32

Ближний свет правой фары

33

Катушка зажигания

34

Ближний свет левой фары

35

Моторедуктор 2 (Блокировка)
дверного замка

36

Моторедуктор 1 (Блокировка)
дверного замка

37

Антиблокировочная тормозная
система/система динамической
стабилизации*

38

Не используется

39

IGP

40

Обогреватели сидений*

41

Дневное наружное освещение*

42

Не используется

43

Муфта MG

Защищаемая цепь

44

Не используется

45

Дополнительная блокировка замков*

46

Солнцезащитная шторка*

47

Вентилятор конденсатора

48

Дальний свет левой фары

49

Моторедуктор 2 (Разблокировка)
дверного замка

50

Моторедуктор 1 (Разблокировка)
дверного замка

51

Дальний свет правой фары

52

DBW

53

Блок управления коробкой передач*

54

Обогреватель заднего стекла 2

55

Обогрев зеркал заднего вида*

56

Очиститель ветрового стекла

57

Отопитель

58

Электродвигатель системы ABS

59

Обогреватель заднего стекла 1

60

Коробка передач i-Shift

Зажигание

61

ST MG*

62

Разрыв цепи стартера*
