Ус

транение

 неисправнос

тей

 в

пути

434

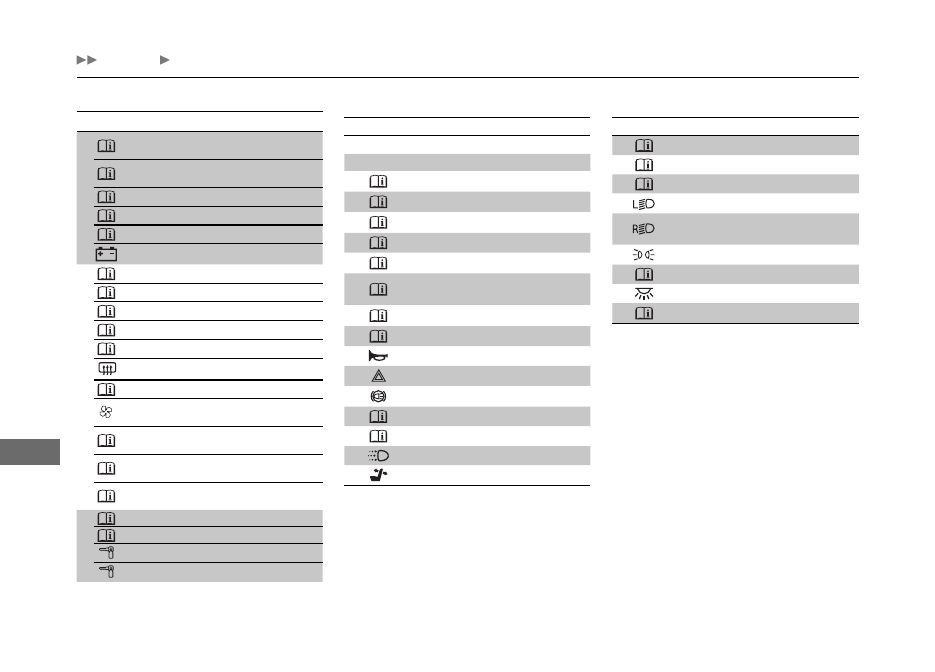

* Для некоторых вариантов исполнения автомобиля

Защищаемая цепь

Ампер

1

Электрический усилитель рулевого

управления (EPS)

70 A

Дверь багажного отделения с электро-

приводом*

(40 A)

ABS/VSA FSR

20 A

Электродвигатель системы ABS/VSA

40 A

E-DPS

(30 A)

Главный предохранитель

120 A

2

Выключатель зажигания*

50 A

Главный предохранитель блока

60 A

Главный предохранитель блока 2

60 A

Главный предохранитель фар

30 A

ST/MG SW*

(30 A)

Обогреватель заднего стекла

30 A

Омыватель фар

(30 A)

Электродвигатель вентилятора

системы вентиляции

40 A

Главный предохранитель очистителя

ветрового стекла

30 A

Электродвигатель вспомогательного

вентилятора

20 A

Электродвигатель основного

вентилятора

20 A

3

-

(30 A)

-

(30 A)

Выключатель зажигания*

(30 A)

Выключатель зажигания 2*

(30 A)

Защищаемая цепь

Ампер

4

-

-

-

5

-

-

-

6

-

(7,5 A)

7

-

(7,5 A)

8

-

7,5 A

9

UB ECU

7,5 A

10

Обогреваемые зеркала заднего вида (7,5 A)

11

Start DIAG *

ST MG Diode *

7,5 A

12

INJ

(20 A)

13

Аудиосистема*

(20 A)

14

Звуковой сигнал

10 A

15

Аварийная сигнализация

10 A

16

Стоп-сигнал

10 A

17

Катушка зажигания

15 A

18

IGP2

15 A

19

Дневные ходовые огни

(10 A)

20

-

(20 A)

Защищаемая цепь

Ампер

21

Обогрев ветрового стекла

(15 A)

22

DBW

15 A

23

IGP

15 A

24

Левая фара (ближний свет)

15 A

25

Правая фара (ближний свет)

15 A

26

Габаритные фонари

20 A

27

Муфта MG

7,5 A

28

Освещение салона

7,5 A

29

Фонарь заднего хода

10 A

 Предохранители   Расположение предохранителей

435

Ус

тр

ан

ен

ие

 не

ис

пр

ав

но

сте

й в

 пу

ти

 Предохранители   Расположение предохранителей

* Для некоторых вариантов исполнения автомобиля

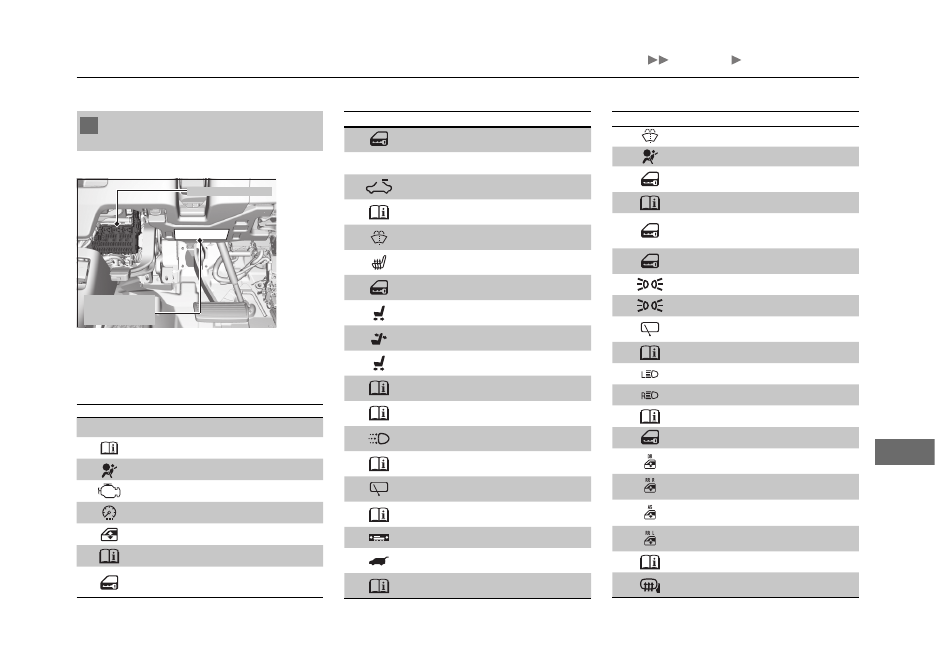

    Блок предохранителей

в пассажирском салоне

Блок расположен под панелью управления.

Определите расположение предохранителя, который
может являться причиной неисправности, по его номеру
и схеме, приведенной в табличке.

Защищаемые электрические цепи



и номинальный ток предохранителей

Защищаемая цепь

Ампер

1

-

-

-

2

ACG

10 A

3

Система подушек безопасности (SRS) 10 A

4

Топливный насос

15 A

5

Приборная панель

10 A

6

Электрические стеклоподъемники

7,5 A

7

VB SOL

(7,5 A)

8

Моторедуктор замка пассажирской

двери (разблокировка)

15 A

Защищаемая цепь

Ампер

9

Моторедуктор замков дверей со

стороны водителя (разблокировка)

15 A

10

-

-

-

11

Вентиляционный люк в крыше*

(20 A)

12

Электрическая розетка (в отделении

центральной консоли)

(20 A)

13

Омыватель*

(15 A)

14

Обогреватели сидений

(20 A)

15

Моторедуктор замка водительской

двери (разблокировка)

(10 A)

16

Электрическая регулировка продоль-

ного положения сиденья водителя*

(20 A)

17

Электрическая регулировка

наклона спинки сиденья водителя*

(20 A)

18

-

(20 A)

19

ACC

7,5 A

20

Блокировка ключа зажигания ACC

7,5 A

21

Дневные ходовые огни

(7,5 A)

22

Кондиционер воздуха

7,5 A

23

Стеклоочиститель

10 A

24

Системы ABS/VSA

7,5 A

25

Аудиосистема

10 A

26

Дверь багажного отделения

с электроприводом*

(20 A)

27

Прикуриватель

20 A

Защищаемая цепь

Ампер

28

Омыватель*

(15 A)

29

SRS2

7,5 A

30

Моторедуктор замка водительской

двери (блокировка)

(10 A)

31

Smart*

(10 A)

32

Моторедуктор замков дверей

со стороны переднего пассажира

(блокировка)

15 A

33

Моторедуктор замков дверей

со стороны водителя (блокировка)

15 A

34

Маломощные лампы

10 A

35

Освещение

7,5 A

36

Главный предохранитель

очистителя заднего стекла*

(10 A)

37

Противотуманные фары*

(20 A)

38

Левая фара (дальний свет)

10 A

39

Правая фара (дальний свет)

10 A

40

Задний противотуманный фонарь (7,5 A)

41

Замки дверей

20 A

42

Электрический стеклоподъемник

двери водителя

20 A

43

Электрический стеклоподъемник

задней правой двери

20 A

44

Электрический стеклоподъемник

двери переднего пассажира

20 A

45

Электрический стеклоподъемник

задней левой двери

20 A

46

-

(20 A)

Обогрев наружных зеркал

заднего вида

(7,5 A)

Блок предохранителей

Табличка со схемой
расположения
предохранителей

Ус

транение

 неисправнос

тей

 в

пути

436

  Предохранители   Проверка исправности и замена предохранителей

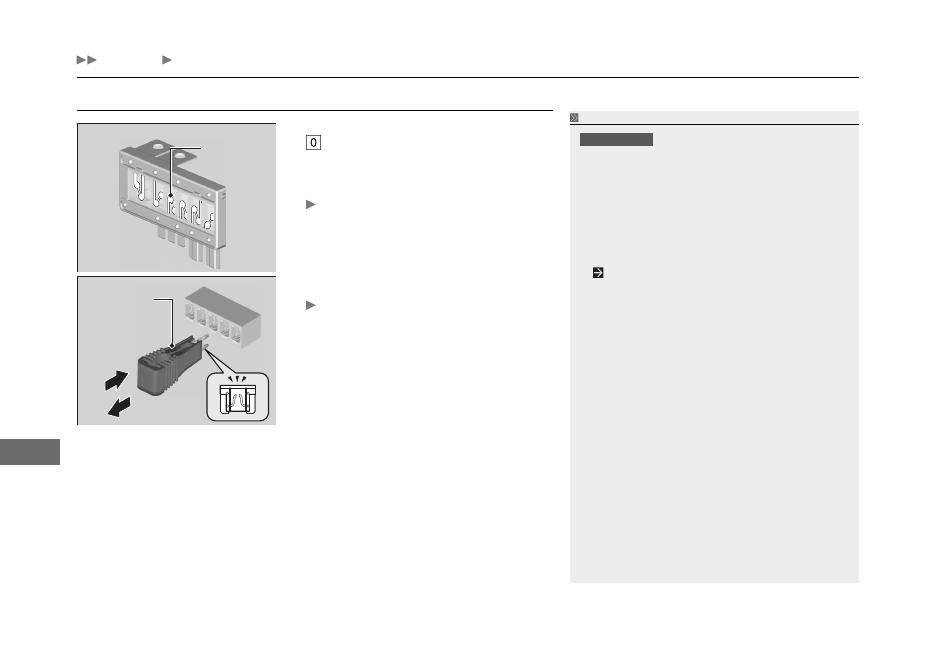

Проверка исправности и замена предохранителей

Перегоревший
предохранитель

Пинцет
для извлечения
предохранителей

Предохранители

1.

Поверните выключатель зажигания в положение LOCK

*1

. Выключите фары и все вспомогательные потреби-

тели электроэнергии.

2.

Снимите крышку блока предохранителей.

3.

Проверьте исправность большого предохранителя в
моторном отсеке.

  Если предохранитель перегорел, то отверните винт с

помощью крестовой отвертки и замените предохра-
нитель новым.

4.

Проверьте исправность малых предохранителей в мотор-
ном отсеке и салоне автомобиля.

  При обнаружении перегоревшего предохранителя

извлеките его с помощью пинцета и замените новым.

 Проверка исправности и замена предохранителей

ПРИМЕЧАНИЕ

Замена перегоревшего предохранителя новым предохранителем с
более высоким значением силы тока значительно увеличивает веро-
ятность выхода из строя системы электрооборудования автомобиля
из-за перегрузки.

Замените перегоревший предохранитель имеющимся запасным
предохранителем, если он имеет такое же номинальное значение
силы тока.
Для определения местоположения предохранителя используйте
схему. Проверяйте номинальное значение силы тока предохранителя.

  Расположение предохранителей

Стр. 433

Пинцет для извлечения предохранителей расположен на крышке
блока предохранителей в моторном отсеке.

*1

: Автомобили, оснащенные системой доступа в автомобиль без ключа, оборудованы кнопкой ПУСКА/ОСТА-

НОВКИ ДВИГАТЕЛЯ

, а не выключателем зажигания.

437

Ус

тр

ан

ен

ие

 не

ис

пр

ав

но

сте

й в

 пу

ти

Продолжение следует

Буксировка неисправного автомобиля

В случае необходимости буксировки автомобиля обратитесь в службу эвакуации автомобилей.

Перевозка неисправного автомобиля на грузовой платформе эвакуатора



В этом случае автомобиль устанавливается всеми четырьмя колесами на платформе специализированного
автомобиля-эвакуатора.
Этот способ является единственным для данного автомобиля.
Любой другой способ буксировки приведет к повреждению трансмиссии автомобиля.

 Буксировка неисправного автомобиля

ПРИМЕЧАНИЕ

Подъем автомобиля или его буксировка за передний бампер может
привести к повреждению автомобиля. Бампер не способен выдер-
жать вес автомобиля.

Запрещается буксировать неисправный автомобиль другим автомо-
билем на гибкой сцепке. Это очень опасно, поскольку гибкая сцепка
может перемещаться из стороны в стороны или порваться.
