406

Устранение неисправностей в пути

Предохранители

Проверка исправности и замена
перегоревших предохранителей

При отказе любого электрического прибора
в вашем автомобиле в первую очередь необ-
ходимо проверить исправность соответству-
ющих предохранителей. Для этого найдите
предохранитель (или предохранители), ко-
торый защищает цепь отказавшего прибора.
Расположение предохранителей, защища-
ющих конкретные электрические цепи,
схематически показано на стр. 481-483, а
также на крышках коробок предохранителей.
Проверьте в первую очередь исправность
предохранителей отказавшего электрообору-
дования, а затем и всех остальных предохра-
нителей. Если все предохранители в порядке,
значит причина неисправности заключается
в чем-то другом. Замените перегоревшие
предохранители и проверьте функциониро-
вание отказавших приборов.

1.   Поверните ключ в замке зажигания

в положение LOCK (0). Проверьте,
чтобы передние фары и все остальные
потребители электроэнергии были
выключены.

2.   Снимите крышку коробки

предохранителей (для подкапотной и
внутренней коробки предохранителей со
стороны переднего пассажира).

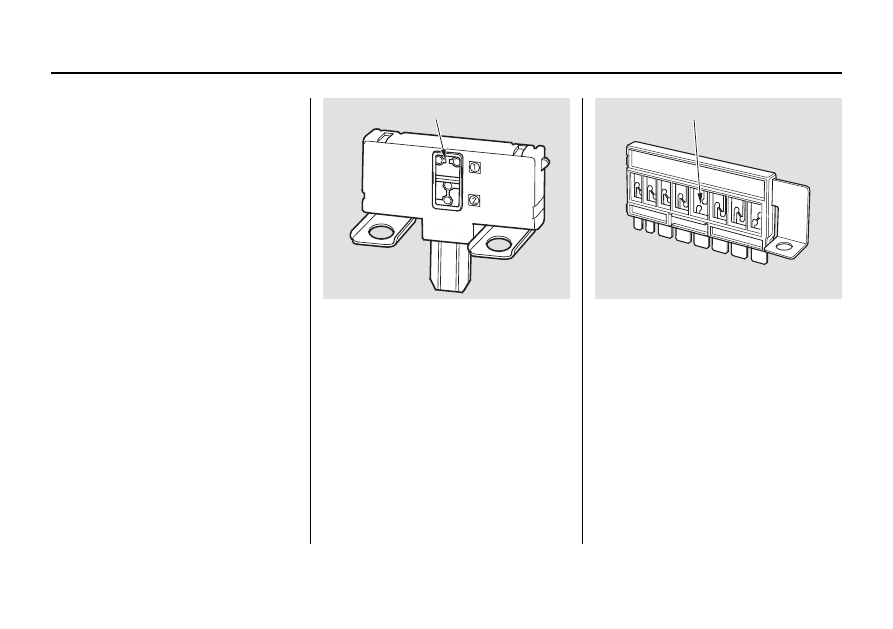

3.   Проверьте исправность всех больших

предохранителей, которые расположены
в подкапотной коробке предохранителей.
Признаком неисправности является
перегоревшая плавкая вставка,
которая видна через прозрачный
корпус предохранителя. Для замены
предохранителя необходимо отвернуть
два крепежных винта с помощью
отвертки с крестообразным шлицем.

Кроме того, проверьте исправность плавких
предохранителей, объединенных в одном
корпусе.

ПЕРЕГОРЕВШАЯ
ПЛАВКАЯ ВСТАВКА

ПЕРЕГОРЕВШАЯ ПЛАВКАЯ
ВСТАВКА

ПРЕДОХРАНИТЕЛЬ

ПРЕДОХРАНИТЕЛЬ

407

Устранение неисправностей в пути

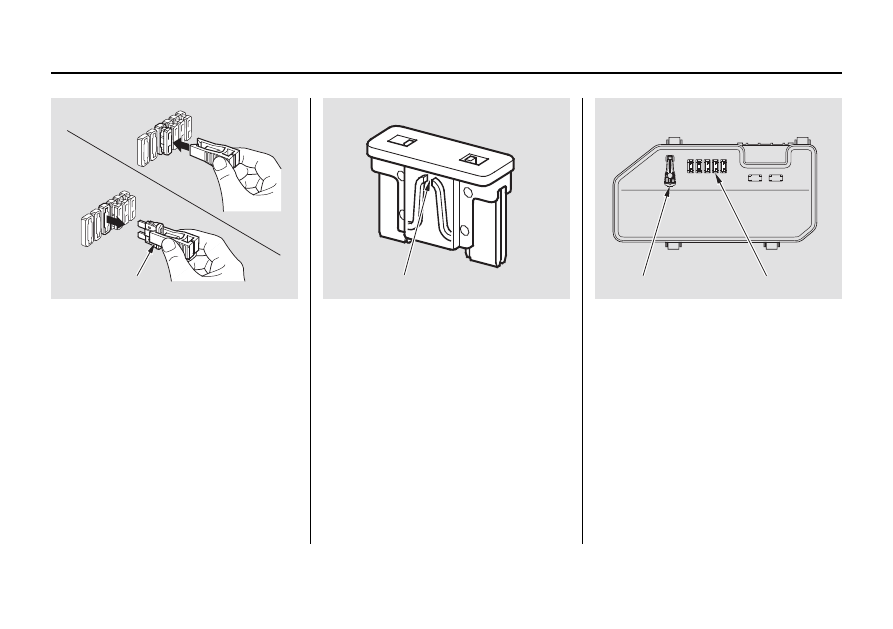

4.   Проверьте исправность всех малых

предохранителей, которые расположены в
подкапотной коробке предохранителей, а
также исправность всех предохранителей
в коробках, которые находятся в салоне
автомобиля. Для их проверки необходимо
вынимать предохранители из гнезда с
помощью специального пинцета. Пинцет
находится под крышкой подкапотной
коробки предохранителей.

5.   Признаком неисправности

предохранителя является перегоревшая
плавкая вставка внутри корпуса
предохранителя. Установите вместо
перегоревшего предохранителя запасной,
рассчитанный на такое же или меньшее
значение силы тока.



Под крышкой подкапотной коробки пре-
дохранителей имеются запасные предохра-
нители.

Предохранители

ПИНЦЕТ ДЛЯ СЪЕМА
ПРЕДОХРАНИТЕЛЕЙ

ПЕРЕГОРЕВШАЯ ПЛАВКАЯ
ВСТАВКА

ПИНЦЕТ ДЛЯ СЪЕМА
ПРЕДОХРАНИТЕЛЕЙ

ЗАПАСНЫЕ
ПРЕДОХРАНИТЕЛИ

408

Устранение неисправностей в пути

Если у вас с собой в дороге не окажется
запасных предохранителей, а без вышедшего
из строя оборудования продолжение пути
невозможно, в этом случае рекомендуем
временно заменить перегоревший предох-
ранитель на исправный, взяв его из другого
гнезда коробки предохранителей. Для заме-
ны следует использовать предохранитель,
рассчитанный на такую же или меньшую
величину номинального тока. Возьмите
предохранитель цепи любого электрическо-
го прибора, без которого можно обойтись
некоторое время (например, автомагнитолы
или прикуривателя).

Если вместо перегоревшего вы установите
предохранитель, рассчитанный на меньший
номинальный ток, то новый предохранитель
может вновь перегореть. Это не является
признаком неисправности электрооборудо-
вания автомобиля. При первой возможности
установите новый предохранитель с требуе-
мым значением номинального тока.

ВНИМАНИЕ

Замена перегоревшего предохранителя на
новый, с более высоким значением номи-
нального тока, значительно увеличивает
вероятность выхода из строя электрообо-
рудования автомобиля из-за перегрузки.
Поэтому при отсутствии нужного запасного
предохранителя следует устанавливать пре-
дохранитель с меньшим значением номи-
нального тока по сравнению с заменяемым.

6.   Если запасной предохранитель с

требуемым значением номинального тока
быстро перегорел, это свидетельствует
о наличии серьезной неисправности
электрооборудования автомобиля.
Оставьте перегоревший предохранитель
в гнезде и обратитесь на сервисную
станцию для проверки и ремонта
электрооборудования.

При снятии предохранителя, который
защищает аудиосистему, данная система
автоматически отключается. При следую-
щем ее включении на дисплее, на котором
обычно отображается частота радиостанции,
появляется сообщение «ENTER CODE»
(Введите код). Вам следует ввести код, поль-
зуясь клавишами фиксированной настройки
(см. стр. 247).

При отключении аудиосистемы установ-
ленное значение времени дня стирается
из памяти цифровых часов. В этом случае
необходимо снова установить время в соот-
ветствии с процедурой, изложенной в инс-
трукции в разделе “Аудиосистема” данного
руководства.

Предохранители

409

Устранение неисправностей в пути

Предохранители

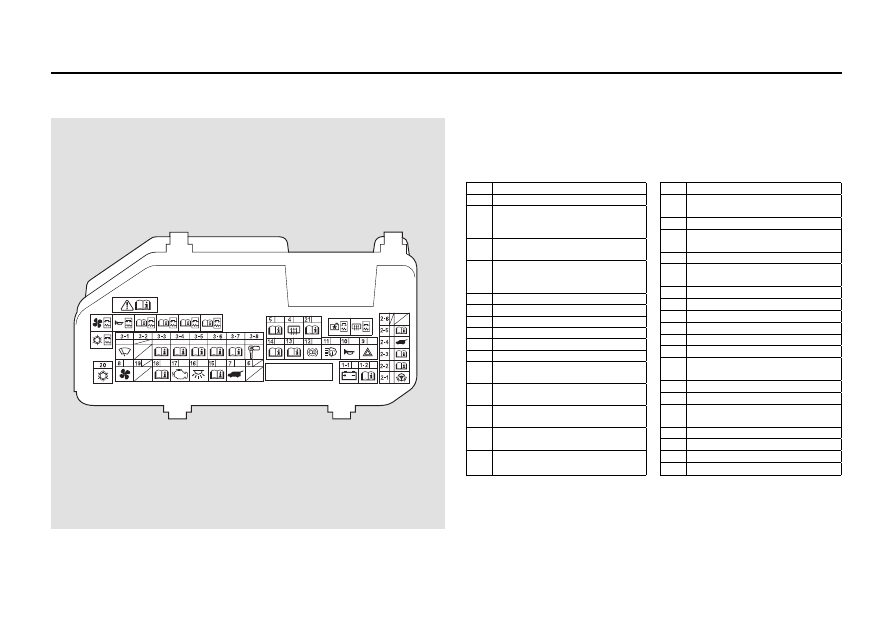

Подкапотная коробка предохранителей

Расположение и комплектность электрических предохранителей,
установленных в подкапотной коробке, зависит от модификации
автомобиля. Схема размещения предохранителей изображена на
наклейке на крышке коробки предохранителей. В таблице приведен
перечень предохранителей вашего автомобиля.

*: Для

некоторых

вариантов

исполнения автомобиля

No.

Защищаемая цепь

1-1

Аккумуляторная батарея

1-2

Внутренняя коробка
предохранителей со стороны
переднего пассажира

2-1

Электропривод усилителя рулевого
управления

2-2

(Внутренняя коробка
предохранителей со стороны
переднего пассажира)

2-3

Реле защиты системы VSA

2-4

Не используется

2-5

Электродвигатель системы VSA

2-6

Не используется

3-1

Стеклоочиститель

3-2

Не используется

3-3

Главный предохранитель основного
вентилятора

3-4

Главный предохранитель фары
со стороны водителя

3-5

(Внутренняя коробка предохранителей
со стороны водителя)

3-6

Главный предохранитель фары
со стороны переднего пассажира

3-7

(Внутренняя коробка предохранителей
со стороны водителя)

No.

Защищаемая цепь

3-8

Главный предохранитель системы
зажигания

4

Обогреватель заднего стекла

5

Электродвигатель вторичного
вентилятора*

6

Не используется

7

Электропривод открывания крышки
багажника*

8

Электродвигатель обогревателя

9

Аварийная световая сигнализация

10

Звуковой сигнал

11

(Омыватель фар)*

12

Стоп-сигналы

13

Катушка зажигания

14

Вспомогательный предохранитель
системы впрыска топлива

15

Фонари заднего хода

16

Плафоны освещения салона

17

Главный предохранитель системы
впрыска топлива

18

DBW

19

Не используется

20

MG муфта

21

Датчик уровня моторного масла
