Honda Accord 8. Удаление быстроразъемных соединительных элементов топливопроводов топливной системы двигателя R20A



Применимость для следующих годов выпуска и кузовов: 2009, CU1

  1. Если имеется, снимите крышку быстроразъемного соединения топливопровода. Поднимите крышку (А), топливопровод (В) и снимите их в показанном на рисунке порядке.

  1. Проверьте наличие грязи на быстроразъемном соединительном элементе (А) топливопровода и при необходимости очистите его.

  1. Оберните куском ткани или бумажной салфеткой быстроразъемное соединение топливопровода (А). Удерживайте разъем (А) одной рукой и сожмите фиксирующие лапки (В) другой рукой, чтобы освободить их из фиксаторов (С). Потяните разъем и снимите его.
    ПРИМЕЧАНИЕ:
    • Будьте осторожны, чтобы не повредить трубку (D) или другие детали. Не пользуйтесь инструментами.
    • Если разъем не снимается, удерживайте нажатыми лапки фиксатора и попеременно двигайте разъем вперед-назад, пока он легко не снимется.
    • Не снимайте фиксатор с трубопровода; в случае снятия фиксатор необходимо заменить.

  1. Проверьте зону соединения (А) трубопровода (В), чтобы убедиться в отсутствии грязи и повреждений.
    • Если присутствует загрязнение, прочистите разъем паром и высушите сжатым воздухом.
    • Если поверхность ржавая или повреждена, замените топливный насос, топливный фильтр и подводящий топливопровод.

  1. Чтобы не допустить повреждения или попадания посторонних преметов, закройте отсоединенный разъем трубопроводов и концы трубок пластиковыми пробками (А).
    ПРИМЕЧАНИЕ: Удерживающий фиксатор не может быть повторно использован, если снять его с трубки.
    Замените удерживающий фиксатор при:
    • замене топливораспределительной рампы.
    • замене топливопровода.
    • замене топливного насоса.
    • замене топливного фильтра.
    • замене топливного бака.
    • если он был снят с трубки.
    • если он поврежден.











Honda Accord 8. Установка быстроразъемных соединительных элементов топливопроводов топливной системы двигателя R20A



Применимость для следующих годов выпуска и кузовов: 2009, CU1

  1. Проверьте зону соединения (А) трубопровода (В), чтобы убедиться в отсутствии грязи и повреждений, и при необходимости очистите ее.

  1. Вставьте новый удерживающий фиксатор (А) в разъем (В), если фиксатор был поврежден, или после

  1. Перед подсоединением нового узла в сборе: топливная трубка/быстроразъемный соединительный элемент (А) снимите старый удерживающий фиксатор (В) с соединяемой трубки.

  1. Совместите быстроразъемные соединения с линией (А), и запорные лапки удерживающего фиксатора (В) - с канавками в разъеме (С). Затем наденьте быстроразъемное соединение на трубку, чтобы обе лапки удерживающего фиксатора защелкнулись с характерным щелчком.
    ПРИМЕЧАНИЕ: Если разъем надевается с трудом, смажьте небольшим количеством чистого моторного масла конец трубки.
Соединение с новым фиксатором
Соединение с новой топливной рампой
Повторное соединение с уже имеющимся фиксатором

  1. Соединяя разъемы со старой клапанной тарелкой, убедитесь в том, что соединение надежно, и зажимы фиксатора (А) прочно защелкнулись в своих замках; проверьте визуально и потянув за разъем (В). При замене топливопровода убедитесь, что Вы сняли натяжное кольцо (С), потянув его вверх, после проверки надежности соединения.
    ПРИМЕЧАНИЕ: Перед снятием натяжного кольца убедитесь в надежности соединения топливной рампы. Если соединение не надежно, кольцо может сломаться при попытке его снять.
  1. Подсоедините отрицательный кабель аккумулятора и включите зажигание ON (II) (не включайте стартер). Топливный насос включится примерно на 2 секунды, и давление в топливопроводе возрастет. Повторите эту операцию два или три раза и убедитесь в отсутствии утечек в топливной системе.
Повторное соединение с уже имеющимся фиксатором
Соединение с новой топливной рампой

  1. Установите крышку быстроразъемного соединения трубопроводов (если имеется). Ориентируйте канавку крышки (А) на топливопроводе (В) как показано на рисунке, затем установите ее. Убедитесь, что крышка надежно зафиксировалась.













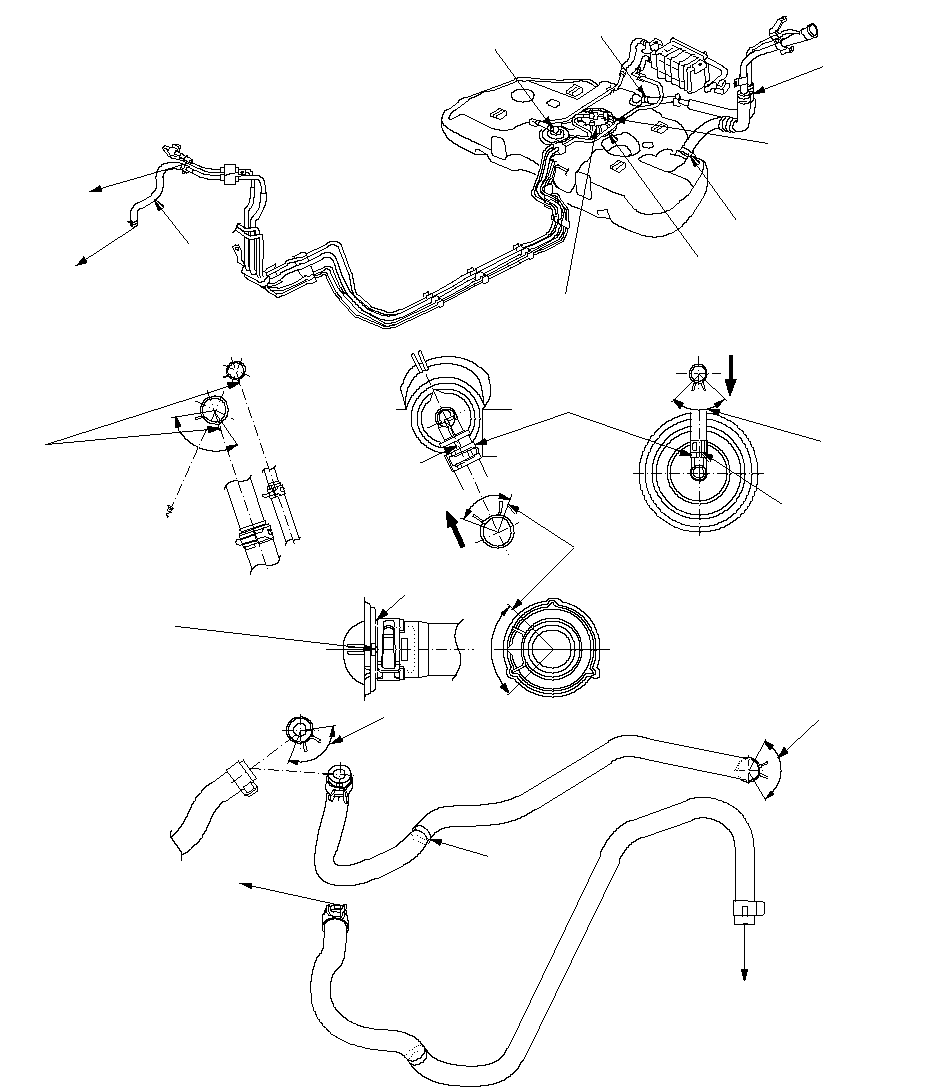

Honda Accord 8. Проверка топливных трубопроводов двигателя R20A



Применимость для следующих годов выпуска и кузовов: 2009, CU1

Проверьте трубки и шланги топливной системы, чтобы убедиться в отсутствии повреждений, утечек и разрушения. Замените любые сломанные детали.

Проверьте правильность установки и надежность затяжки всех хомутов.
