Ford Transit Custom. Заправочные объёмы и технические характеристики
РАЗМЕРЫ АВТОМОБИЛЯ
| Описание размеров | Размер mm |
|---|---|
| Габаритная длина. | 4.972 mm |
| Общая ширина без наружных зеркал. | 2.032 mm |
| Габаритная высота — соответствует весу полностью снаряженного автомобиля по стандартам ЕС. | 1.959–2.367 mm |
| Колесная база. | 2.933 mm |
| Колея передних колес. | 1.732–1.752 mm |
| Колея задних колес. | 1.735–1.762 mm |
| Описание размеров | Размер mm |
|---|---|
| Габаритная длина. | 5.339 mm |
| Общая ширина без наружных зеркал. | 2.032 mm |
| Габаритная высота — соответствует весу полностью снаряженного автомобиля по стандартам ЕС. | 1.954–2.343 mm |
| Колесная база. | 3.300 mm |
| Колея передних колес. | 1.732–1.752 mm |
| Колея задних колес. | 1.735–1.762 mm |

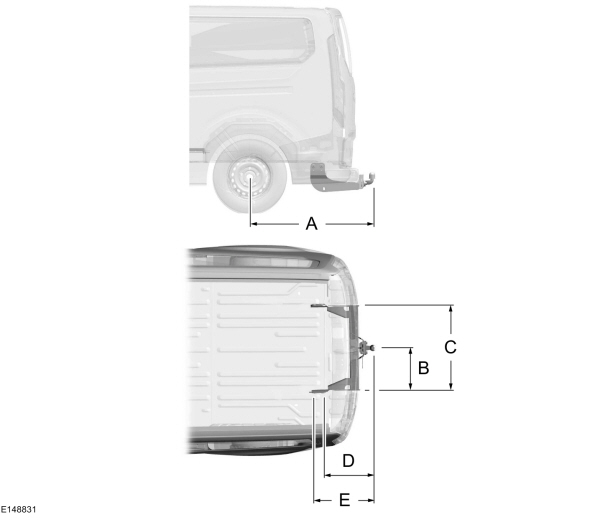

РАЗМЕРЫ БУКСИРОВОЧНОЙ БАЛКИ
A
От
центра колеса до центра шаровой опоры сцепного устройства.
1151 (45,3)B От
центра шаровой опоры сцепного устройства до лонжерона.
417 (16,4)C Расстояние
между боковыми лонжеронами.
834 (32,8)D От
центра шаровой опоры сцепного устройства до точки крепления № 1.
476 (18,7)E От
центра шаровой опоры сцепного устройства до точки крепления № 2.
551 (21,7)
Максимально допустимая масса вертикальной нагрузки прицепа
|
kg |
|
112 kg |
ТАБЛИЧКА С ИДЕНТИФИКАЦИОННЫМ НОМЕРОМ АВТОМОБИЛЯ
|
A Модель. |
Идентификационная табличка автомобиля находится в проеме передней двери.
Примечание: Идентификационная табличка автомобиля может отличаться от изображенной на рисунке.
Примечание: Информация, размещенная на идентификационной табличке, зависит от требований рынка.

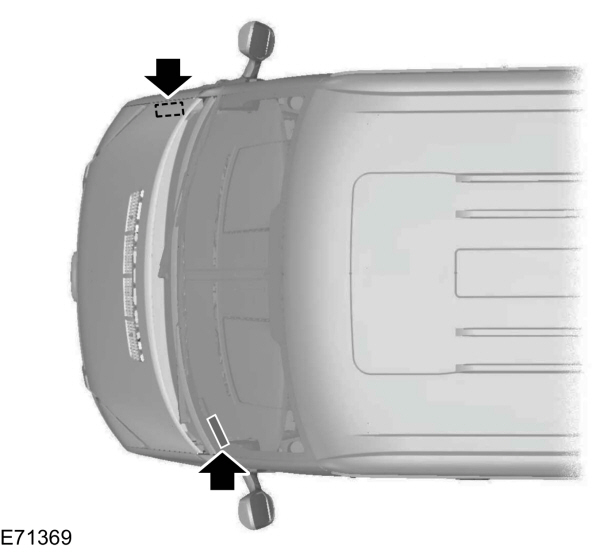

ИДЕНТИФИКАЦИОННЫЙ НОМЕР АВТОМОБИЛЯ
Идентификационный номер автомобиля указан в левой части панели приборов. Он также выштампован на колесной арке правого переднего колеса.
ЗАПРАВОЧНЫЕ ОБЪЕМЫ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ - 2.0L ECOBLUE
Используйте масло и рабочую жидкость, соответствующие заданным техническим характеристикам и коэффициенту вязкости.
Использование масла и рабочей жидкости, не соответствующих заданным техническим характеристикам и классам вязкости, может привести к следующим неполадкам:
- Повреждение компонентов, не покрываемое гарантией на автомобиль.
- Удлинение периодов прокручивания коленчатого вала двигателя.
- Повышение уровня выбросов.
- Ухудшение динамических характеристик двигателя.
- Повышение расхода топлива.
- Снижение эффективности тормозов.
Система кондиционирования воздуха
ПРЕДУПРЕЖДЕНИЕ
Система хладагента кондиционирования воздуха содержит хладагент под высоким давлением. Обслуживание системы хладагента кондиционирования воздуха должен выполнять только квалифицированный сотрудник. Вскрытие системы хладагента кондиционирования воздуха может привести к травмированию.
|
Модификация |
Потенциал глобального потепления |
Эквивалент CO2 |
|
Автомобили без заднего кондиционирования воздуха. |
4 |
0,003 тонны |
|
Автомобили с задним кондиционированием воздуха. |
4 |
0,004 тонны |
Объемы
|
Модификация |
Хладагент |
Компрессорное масло |
|
Автомобили без заднего кондиционирования воздуха. |
,74 kg |
280 cm³ |
|
Автомобили с задним кондиционированием воздуха. |
1,05 kg |
640 cm³ |
Материалы
|
Наименование |
Спецификация |
|
Хладагентt - R-1234yf |
WSS-M17B21-A |
|
A/C Компрессорное масло DE-12 |
WSS-M2C300-A2 |
Двигатель
Моторное масло
Объемы
|
Модификация |
Включая масляный фильтр |
Не включая масляный фильтр |
|
Все. |
9,8 L |
9,1 L |
Примечание: Объем моторного масла, требуемый для повышения уровня на щупе от минимального до максимального составляет 2 L.
Материалы
|
Наименование |
Спецификация |
|
Ford-Castrol Magnatec |
WSS-M2C950-A |
Доливка моторного масла
Если не удается найти масло, соответствующее требованиям спецификаций, указанным в WSS-M2C950-А, можно долить моторное масло SAE 5W-30, соответствующее ACEA C2.
Примечание: Не используйте более 1 L альтернативного моторного масла между запланированными интервалами обслуживания.
Охлаждающая жидкость двигателя
Объемы
|
Модификация |
Количество |
|
Все. |
8 L |
Материалы
|
Наименование |
Спецификация |
|
Охлаждающая жидкость Super Plus Premium |
WSS-M97B44-D |
Топливный бак
Объемы
|
Модификация |
Количество |
|
Все. |
70 L |
Бачок дизельного реагента восстановителя (AdBlue)
Объемы
|
Модификация |
Количество |
|
Все. |
22 L |
Бачок омывателя
Объемы
|
Модификация |
Количество |
|
Все. |
4,5 L |
Материалы
|
Наименование |
Спецификация |
|
Средство для мойки стекла |
WSS-M14P19-A |
Тормозная система
Материалы
|
Наименование |
Спецификация |
|
Тормозная жидкость DOT 4 LV High Performance |
WSS-M6C65-A2 |
ЗАПРАВОЧНЫЕ ОБЪЕМЫ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ - 2.2L DURATORQ-TDCI ДИЗЕЛЬ
Используйте масло и рабочую жидкость, соответствующие заданным техническим характеристикам и коэффициенту вязкости.
Использование масла и рабочей жидкости, не соответствующих заданным техническим характеристикам и классам вязкости, может привести к следующим неполадкам:
· Повреждение компонентов, не покрываемое гарантией на автомобиль.
· Удлинение периодов прокручивания коленчатого вала двигателя.
· Повышение уровня выбросов.
· Ухудшение динамических характеристик двигателя.
· Повышение расхода топлива.
· Снижение эффективности тормозов.
Система кондиционирования воздуха
ПРЕДУПРЕЖДЕНИЕ
Система хладагента кондиционирования воздуха содержит хладагент под высоким давлением. Обслуживание системы хладагента кондиционирования воздуха должен выполнять только квалифицированный сотрудник. Вскрытие системы хладагента кондиционирования воздуха может привести к травмированию.
|
Модификация |
Потенциал глобального потепления |
Эквивалент CO2 |
|
Автомобили без заднего кондиционирования воздуха. |
4 |
0,003 тонны |
|
Автомобили с задним кондиционированием воздуха. |
4 |
0,004 тонны |
Объемы
|
Модификация |
Хладагент |
Компрессорное масло |
|
Автомобили без заднего кондиционирования воздуха. |
,74 kg |
280 cm³ |
|
Автомобили с задним кондиционированием воздуха. |
1,05 kg |
640 cm³ |
Материалы
|
Наименование |
Спецификация |
|
Хладагентt - R-1234yf |
WSS-M17B21-A |
|
A/C Компрессорное масло DE-12 |
WSS-M2C300-A2 |
Двигатель
Моторное масло
Объемы
|
Модификация |
Включая масляный фильтр |
Не включая масляный фильтр |
|
Все. |
7,3 L |
6,5 L |
Примечание: Объем моторного масла, требуемый для повышения уровня на щупе от минимального до максимального составляет 1,5 L.
Материалы
|
Наименование |
Спецификация |
|
Ford-Castrol Magnatec |
WSS-M2C913-D |
Доливка моторного масла
Если не удается найти масло, соответствующее требованиям спецификаций, указанным в WSS-M2C913-D, можно долить моторное масло SAE 5W-30, соответствующее ACEA A5/B5.
Примечание: Не используйте более 1 L альтернативного моторного масла между запланированными интервалами обслуживания.
Охлаждающая жидкость двигателя
Объемы
|
Модификация |
Количество |
|
Автомобили без отопителя, работающего на топливе, и дополнительного отопителя. |
9,3 L |
|
Автомобили с отопителем, работающим на топливе |
10 L |
|
Автомобили с дополнительным отопителем. |
11,3 L |
|
Автомобили с отопителем, работающим на топливе, и с дополнительным отопителем. |
11,7 L |
Материалы
|
Наименование |
Спецификация |
|
Охлаждающая жидкость Super Plus Premium |
WSS-M97B44-D |
Топливный бак
Объемы
|
Модификация |
Количество |
|
Автомобили со стандартным топливным баком. |
80 L |
|
Автомобили с увеличенным топливным баком. |
95 L |
Бачок омывателя
Объемы
|
Модификация |
Количество |
|
Все. |
4,5 L |
Материалы
|
Наименование |
Спецификация |
|
Средство для мойки стекла |
WSS-M14P19-A |
Тормозная система
Материалы
|
Наименование |
Спецификация |
|
Тормозная жидкость DOT 4 LV High Performance |
WSS-M6C65-A2 |
ТАБЛИЦА ТЕХНИЧЕСКИХ ХАРАКТЕРИСТИК ЛАМП - В КОМПЛЕКТАЦИЮ АВТОМОБИЛЯ ВХОДИТ: ГАЛОГЕННЫЕ ФАРЫ
|
Фонарь |
Спецификации |
Мощность (ватт) |
|
Лампа подсветки входа. |
W5W |
5 |
|
Передние габаритные фонари. |
W5W |
5 |
|
Ближний свет фары. |
H7 |
55 |
|
Фара дальнего света и световое оборудование дневного времени. |
H15 |
55/15 |
|
Передний фонарь указателя поворота. |
PY21W |
21 |
|
Передние противотуманные фары. |
H8 |
35 |
|
Боковой указатель поворота. |
WY5W |
5 |
|
Задний фонарь и стоп-сигнал. |
P21/5W |
21/5 |
|
Верхний фонарь стоп-сигнала. |
W16W |
16 |
|
Задний фонарь указателя поворота. |
PY21W |
21 |
|
Задний противотуманный фонарь. |
P21W |
21 |
|
Фонарь заднего хода. |
W16W |
16 |
|
Фонарь освещения номерного знака. |
W5W |
5 |
|
Лампа багажного отделения. |
211 Festoon |
10 |
ТАБЛИЦА ТЕХНИЧЕСКИХ ХАРАКТЕРИСТИК ЛАМП - В КОМПЛЕКТАЦИЮ АВТОМОБИЛЯ ВХОДИТ: ГАЛОГЕННЫЕ ФАРЫ ПРОЖЕКТОРНОГО ТИПА
|
Фонарь |
Спецификации |
Мощность (ватт) |
|
Лампа подсветки входа. |
W5W |
5 |
|
Дневные ходовые огни и передние габаритные фонари. |
Светодиод (LED). |
12,5/1,5 |
|
Ближний свет фары. |
H7 |
55 |
|
Дальний свет фар. |
H1 |
55 |
|
Передний фонарь указателя поворота. |
PY21W |
21 |
|
Передние противотуманные фары. |
H8 |
35 |
|
Боковой указатель поворота. |
WY5W |
5 |
|
Задний фонарь и стоп-сигнал. |
P21/5W |
21/5 |
|
Верхний фонарь стоп-сигнала. |
W16W |
16 |
|
Задний фонарь указателя поворота. |
PY21W |
21 |
|
Задний противотуманный фонарь. |
P21W |
21 |
|
Фонарь заднего хода. |
W16W |
16 |
|
Фонарь освещения номерного знака. |
W5W |
5 |
|
Лампа багажного отделения. |
211 Festoon |
10 |
ТАБЛИЦА ТЕХНИЧЕСКИХ ХАРАКТЕРИСТИК ЛАМП - В КОМПЛЕКТАЦИЮ АВТОМОБИЛЯ ВХОДИТ: ФАРЫ С ГАЗОРАЗРЯДНЫМИ ЛАМПАМИ ВЫСОКОЙ ИНТЕНСИВНОСТИ
|
Фонарь |
Спецификации |
Мощность (ватт) |
|
Лампа подсветки входа. |
W5W |
5 |
|
Дневные ходовые огни и передние габаритные фонари. |
Светодиод (LED). |
12,5/1,5 |
|
Ближний свет фар и дальний свет фар. |
D5S |
25 |
|
Указатели поворота. |
H1 |
55 |
|
Передний фонарь указателя поворота. |
PY21W |
21 |
|
Передние противотуманные фары. |
H8 |
35 |
|
Боковой указатель поворота. |
WY5W |
5 |
|
Задний фонарь и стоп-сигнал. |
P21/5W |
21/5 |
|
Верхний фонарь стоп-сигнала. |
W16W |
16 |
|
Задний фонарь указателя поворота. |
PY21W |
21 |
|
Задний противотуманный фонарь. |
P21W |
21 |
|
Фонарь заднего хода. |
W16W |
16 |
|
Фонарь освещения номерного знака. |
W5W |
5 |
|
Лампа багажного отделения. |
211 Festoon |
10 |
ДАННЫЕ ПО ПОТРЕБЛЕНИЮ ТОПЛИВА
Топливная экономичность и уровень выбросов CO2
Задекларированные расход топлива/энергии, уровень выбросов СО2 и электрический диапазон измеряются согласно техническим требованиям и спецификациям Европейских норм (EC) 715/2007 и (EC) 692/2008 в последней редакции. Расход топлива и уровень выбросов СО2 указаны для версии автомобиля, а не для отдельной машины. Применимая стандартная процедура тестирования позволяет сравнить различные типы автомобилей и различных производителей.
Европейская директива 1999/94/EC
Кроме топливной экономичности автомобиля, поведение при вождении, а также ряд других факторов нетехнического характера играют роль в определении расхода топлива автомобилем и уровня выбросов СО2. CO2 является основным парниковым газом, способствующим глобальному потеплению. Руководство по топливной экономичности и уровню выбросов СО2, в котором содержатся данные для всех новых моделей пассажирских автомобилей, доступно бесплатно в любой момент сделки.
Всемирный цикл согласованных испытаний транспортных средств малой грузоподъемности
С 1 сентября 2017 г. на определенные новые автомобили будет выдаваться сертификат соответствия с помощью Всемирного цикла согласованных испытаний транспортных средств малой грузоподъёмности (WLTP) согласно (EU) 2017/1151 в последней редакции, являющейся новой наиболее объективной процедурой тестирования, предназначенной для измерения расхода топлива и уровня выбросов СО2. С 1 сентября 2018 г. WLTP полностью заменит новый европейский цикл движения (NEDC), который в настоящее время представляет процедуру тестирования. Во время сворачивания NEDC расход топлива и уровень выбросов СО2 по WLTP будут снова соотносится с NEDC. Возникнут небольшие отличия от предыдущих значений топливной экономичности и уровня выбросов, так как некоторые компоненты теста были изменены, например, один и тот же автомобиль может иметь различные показатели расхода топлива и уровня выбросов СО2.
ДАННЫЕ ПО ПОТРЕБЛЕНИЮ ТОПЛИВА - 2.0L ECOBLUE
|
Городской цикл |
Загородный цикл |
Смешанный цикл |
Выбросы CO2 |
|
L/100 km |
L/100 km |
L/100 km |
г/км |
|
8,1–6,5 L/100 km |
7,3–5,3 L/100 km |
7,7–5,7 L/100 km |
148–200 |
ДАННЫЕ ПО ПОТРЕБЛЕНИЮ ТОПЛИВА - 2.2L DURATORQ-TDCI ДИЗЕЛЬ
|
Городской цикл |
Загородный цикл |
Смешанный цикл |
Выбросы CO2 |
|
L/100 km |
L/100 km |
L/100 km |
г/км |
|
8,9–6,6 L/100 km |
7,2–5,7 L/100 km |
7,8–6 L/100 km |
159–206 |
