110
Техническое обслуживание и регулировка
Техническое обслуживание механизма подъема кабины
При техобслуживании учитывайте комплектацию конкретного
автомобиля

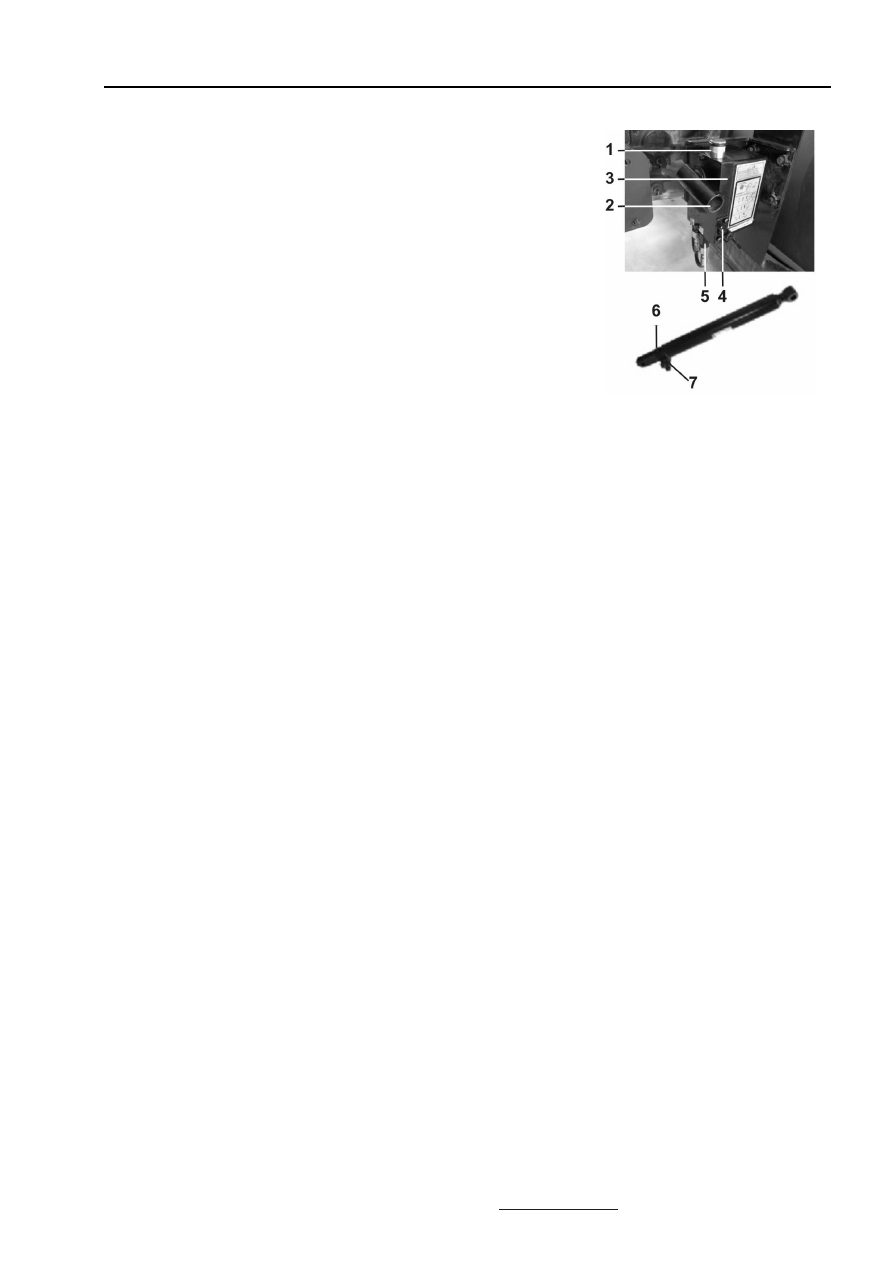

1. Пробка с сапуном (заливная горловина)
2. Рычаг масляного насоса для ломика (монтировки)
3. Масляный бачок
4. Переключатель насоса
5. Штуцер
6. Пробка (болты M12*1.5)
7. Штуцер
При установке переключателя насоса в крайнее верхнее положение кабина поднимается
вверх, при повороте в крайнее нижнее положение – опускается вниз (следуйте инструкции на
масляном бачке насоса). Во время движения автомобиля переключатель насоса должен
находиться в крайнем нижнем положении, соответствующем опусканию кабины (при этом
обеспечивается следящее действие цилиндра).
Когда при подъеме или опускании центр тяжести кабины переходит через ось
опрокидывания, уменьшите частоту качаний насоса, для того чтобы кабина плавно
опустилась на ограничители под действием собственного веса.
Штуцеры на насосе и гидроцилиндре подъема имеют маркировку «А» и «В». В случае
если производилась разборка гидросистемы, соединяйте штуцер насоса «А» со штуцером
цилиндра «А», штуцер насоса «В» со штуцером цилиндра «В». При неправильном
подсоединении кабина сможет только подниматься, но не сможет опускаться.
В гидросистеме может применяться жидкость для амортизаторов марки J15 (с
температурой загустевания -55
0
С), которая подходит для любых климатических условий и
любого времени года. Возможные замены – см. раздел «Таблица ГСМ и эксплуатационных
жидкостей» настоящего Руководства (стр. 124). Обращайте внимание на температуру
загустевания жидкости при эксплуатации в условиях холодного климата.
При заливке гидравлической жидкости в бачок необходимо установить сетчатый фильтр
с размером ячейки 0,2 мм во избежание попадания частиц грязи при заливке масла в систему
и выхода системы из строя. Замена гидравлической жидкости должна производиться один
раз в год. Загрязненная гидравлическая жидкость может привести к выходу из строя
гидросистемы.
Объем жидкости, заливаемой в систему подъема кабины
Используйте специальное мерное приспособление, обеспечивающее точный объем
заливаемой жидкости.
Для полуразгруженной одноцилиндровой системы подъема (с ручным насосом) –
однократная заправка 480-500 мл;
Для полностью разгруженной одноцилиндровой системы подъема (с ручным насосом) –
однократная заправка 600-620 мл.
