98

Техническое обслуживание и регулировка



Проверка свободного хода рулевого колеса

После 5000 км пробега автомобиля необходимо проверить угловой
свободный  ход  рулевого  колеса.  Он  не  должен  превышать  15°.  В
момент  проверки  положение  управляемых  колес  должно
соответствовать движению автомобиля по прямой.
В  случае  превышения  установленного  значения  углового
свободного хода необходимо произвести следующие регулировки:


1.  Проверьте  и  при  необходимости  отрегулируйте  зазор  подшипников  ступиц  передних
колес.
2. Проверьте, не ослабли ли пальцы наконечников поперечной и продольной рулевых тяг. В
случае  их  ослабления  необходимо  произвести  их  подтяжку.  Используйте  специальный
изогнутый ключ, чтобы затянуть резьбовые крышки наконечников до упора, затем отверните
их на 1/4 – 1/2 оборота и зашплинтуйте.
3.  Проверьте  взаимное  перемещение  поперечной  и  продольной  тяг,  работу  шаровых
шарниров  (не  должно  быть  закусывания,  контактов  с  прочими  деталями),    затяните  гайки
пальцев  шаровых  шарниров  так,  чтобы  можно  было  вставить  шплинт;  для  установки
шплинта не разрешается ослаблять гайку.
4.  Покачайте  сошку  для  проверки  надежности  крепления  и  люфта  в  рулевом  механизме,  а
также проверьте затяжку гайки сошки.
5. Проведите необходимые регулировки.













99

Техническое обслуживание и регулировка



Проверка и техническое обслуживание аккумуляторных батарей

При  проверке  и  техническом  обслуживании  аккумуляторных  батарей  необходимо
выключить питание.

Проверка уровня электролита
Через  каждые  5000  км  пробега  необходимо  проверять  уровень
электролита.  Нормальный  уровень  электролита  на  15-20  мм
выше электродных пластин. Если уровень электролита немного
понизился,  необходимо  долить  в  аккумуляторную  батарею
дистиллированную  воду.  Доливать  электролит  или  кислоту  в
аккумуляторную

батарею

запрещается.

После

заливки

производите  зарядку  аккумуляторной    батареи  в  течение  30
минут,  чтобы  залитая  дистиллированная  вода  смешалась  с
электролитом.




Проверка плотности электролита
Через  каждые  5000  км  пробега  необходимо  проверять  плотность
электролита.  Для  проверки  плотности  используйте  ареометр.
Плотность  электролита  должна  быть  1,27–1,29  г/см

3

  при

температуре электролита +25

о

С. Если плотность электролита ниже

1,22 г/см

3

, необходимо зарядить аккумулятор.


  .








1. Электролит
2. Электродная пластина

1. Поплавок
2. Шкала
3. Уровень электролита



100

Техническое обслуживание и регулировка



Предохранитель
При  замене  предохранителя  необходимо  убедиться  в  том,  что  новый
предохранитель имеет соответствующую допустимую нагрузку.
Если  вновь  установленный  предохранитель  быстро  сгорает,  необходимо
выяснить  причину  и  устранить  неисправность.  Если  не  удается  устранить
неисправность,  необходимо  срочно  связаться  с  центром  (станцией)
технического  обслуживания,  авторизованным  «Компанией  коммерческих
автомобилей» и компанией «DONGFENG MOTOR CO. LTD.».


Предупреждение:
Использование  проволоки  либо  других  подручных  материалов  вместо
оригинальных предохранителей строго запрещено.

Также  запрещается  применять  предохранители,  отличающиеся  от  оригинальных  по
конструкции или допустимой нагрузке.


Заправка бачка омывателя ветрового стекла
Установите  автомобиль  на  ровной  горизонтальной
площадке,  залейте  стеклоомывающую  жидкость  до
отметки

«MAX»

(см.

рисунок).

Применяйте

стеклоомывающую

жидкость,

рекомендованную

в

настоящем  Руководстве.  Не  используйте  какую-либо
другую  стеклоомывающую  жидкость,  отличную  от
рекомендованной в настоящем Руководстве.






101

Техническое обслуживание и регулировка

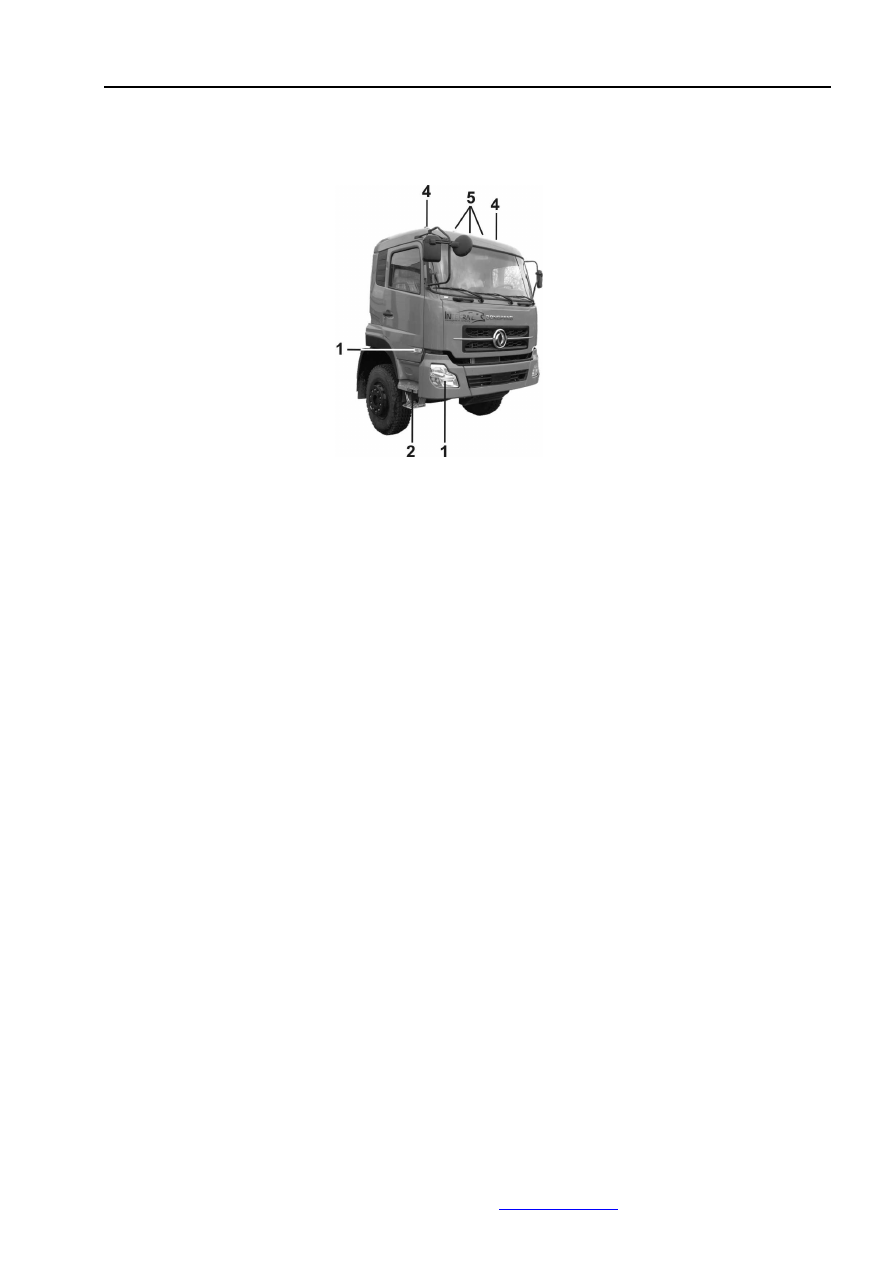

Схема

 расположения осветительных приборов


















1. Передний фонарь
2. Светоотражатель
3. Боковой указатель поворота
4. Габаритный фонарь
5. Фонари знака автопоезда



Расположение световых приборов:
1. Передние фонари, в которые встроены: передний указатель поворота, габаритный фонарь,
фара ближнего света, фара-прожектор дальнего света.
2. Светоотражатели: два симметрично расположенных светоотражателя
3. Боковые указатели поворота (опция): два симметрично расположенных фонаря
4. Верхние габаритные фонари: два симметрично расположенных фонаря
5. Фонари знака автопоезда: три
6. Передние противотуманные фары (опция): две симметрично расположенных фары
