Самосвал Dongfeng DFL3251A. Руководство - часть 16



62

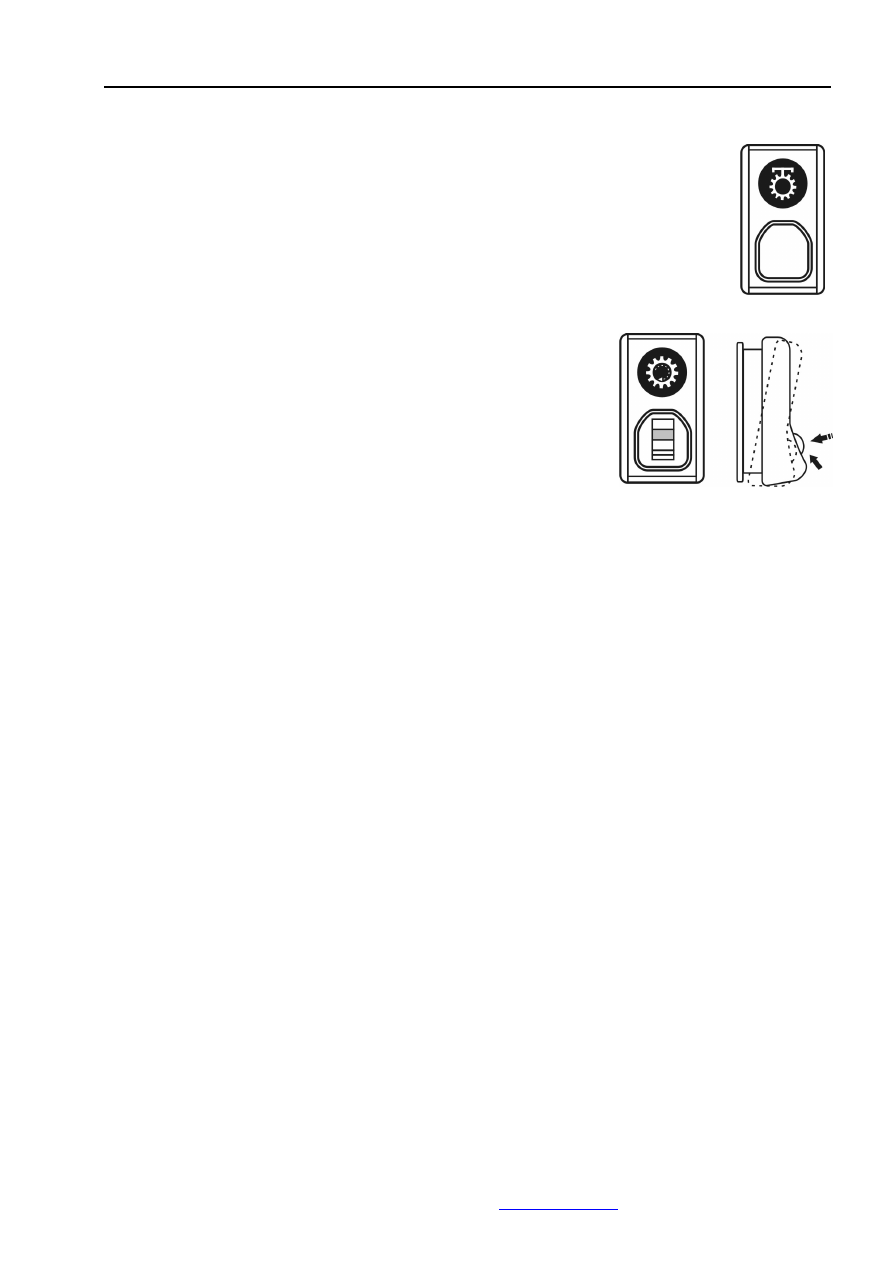

Конструктивные особенности и правила эксплуатации





Подъем и опускание самосвальной платформы
Установите автомобиль на ровной площадке.
Работа коробки отбора мощности возможна, когда автомобиль стоит на месте.

Для самосвальной установки со средним расположением гидроцилиндра:
1.  Установите  рычаг  переключения  передач  коробки  передач  в  нейтральное
положение в диапазоне низких передач.
2.  Включите  выключатель  нейтральной  передачи  демультипликатора  коробки
передач, затем включите выключатель коробки отбора мощности (см. стр. 37).
Загорается  контрольная  лампа  включения  коробки  отбора  мощности.
Одновременно включается звуковой сигнал (зуммер).
3. Установите рычаг управления краном подъема платформы в крайнее верхнее
положение.
4.  Нажмите  педаль  сцепления.  Рычагом  переключения  передач
включите первую передачу, плавно отпустите педаль сцепления.
При  этом  включается  отбор  мощности  и    начинает  работать
гидронасос,  приводимый  от  коробки  отбора  мощности.
Платформа начинает подниматься. При этом частота вращения
коленчатого  вала  двигателя  должна  находиться  в  диапазоне
1300 - 1600 об./мин.
4.  Для  опускания  платформы  установите  рычаг  управления
краном  подъема  платформы  в  крайнее  нижнее  положение.
Платформа начнет опускаться.
5.  После  опускания  платформы  для  выключения  коробки  отбора  мощности  нажмите  на
педаль  сцепления,  установите  рычаг  переключения  передач  в  нейтральное  положение,
отпустите  педаль  сцепления.  Выключите  выключатель  коробки  отбора  мощности  и
выключатель  нейтральной  передачи  демультипликатора  коробки  передач.  При  этом
выключается  гидронасос,  выключается  контрольная  лампа  включения  коробки  отбора
мощности. Одновременно выключается звуковой сигнал (зуммер).
6. Для кратковременного прерывания подъема или опускания платформы нажмите на педаль
сцепления.
Для прерывания подъема или опускания платформы на длительное время нажмите на педаль
сцепления,  установите  рычаг  переключения  передач  в  нейтральное  положение,  отпустите
педаль сцепления. Выключите выключатель коробки отбора мощности.
Выключение коробки отбора мощности и гидронасоса на короткое время запрещено.





63

Конструктивные особенности и правила эксплуатации


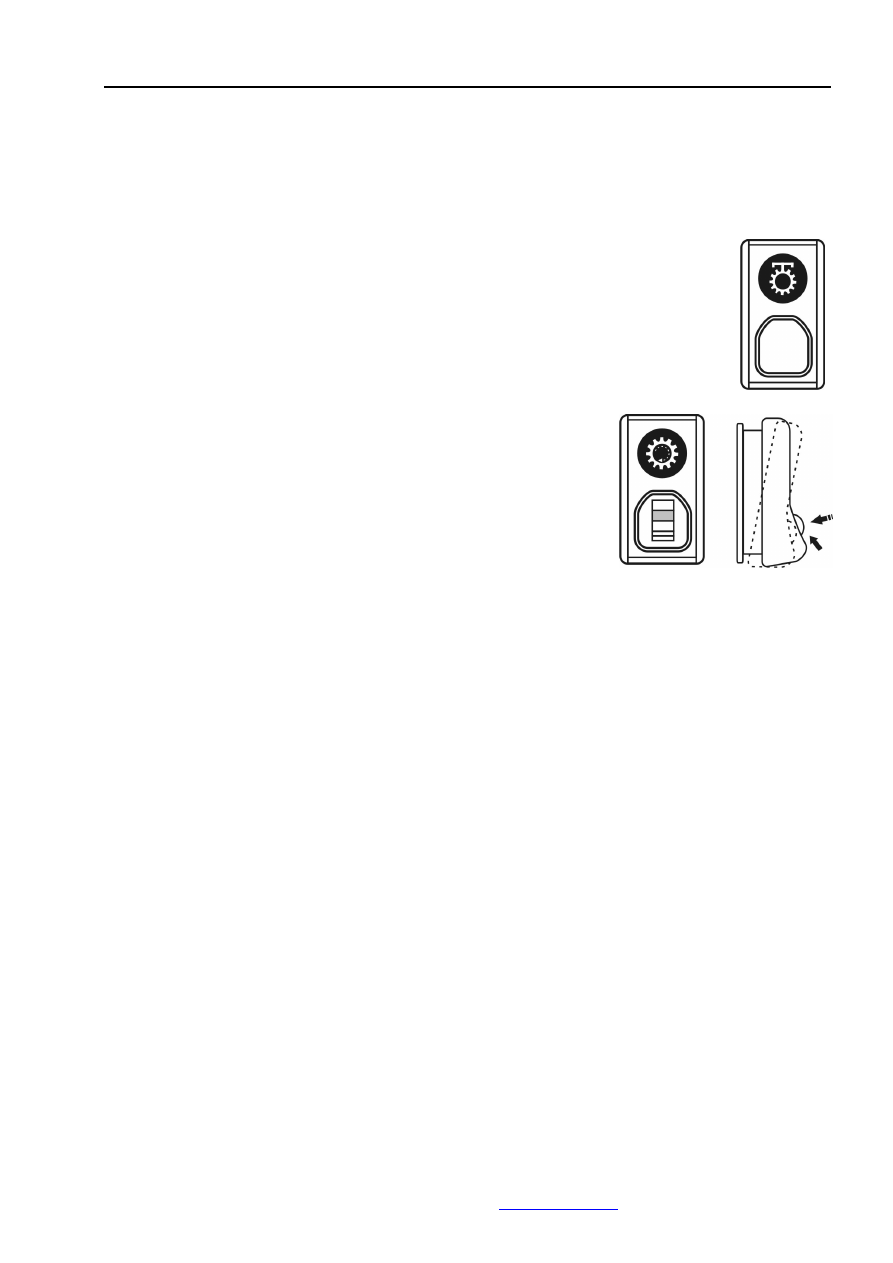

Для самосвальной установки с передним расположением гидроцилиндра:
1.  Установите  рычаг  переключения  передач  коробки  передач  в  нейтральное
положение в диапазоне низких передач.
2.  Включите  выключатель  нейтральной  передачи  демультипликатора  коробки
передач, затем включите выключатель коробки отбора мощности (см. стр. 37).
Загорается  контрольная  лампа  включения  коробки  отбора  мощности.
Одновременно включается звуковой сигнал (зуммер).
3. Вытяните рукоятку рычага управления краном подъема платформы вверх для
его  расфиксации,  затем  переведите  рычаг  в  крайнее  верхнее  положение  и
держите до полного подъема платформы.
4.  Нажмите  педаль  сцепления.  Рычагом  переключения  передач
включите первую передачу, плавно отпустите педаль сцепления.
При  этом  включается  отбор  мощности  и    начинает  работать
гидронасос,  приводимый  от  коробки  отбора  мощности.
Платформа начинает подниматься. При этом частота вращения
коленчатого  вала  двигателя  должна  находиться  в  диапазоне
1300  -  1600  об./мин.  После  полного  подъема  платформы
переведите  рычаг  управления  краном  подъема  платформы  в
среднее положение и отпустите рукоятку для фиксации рычага.
4.  Для  опускания  платформы  вытяните  рукоятку  рычага  управления  краном  подъема
платформы вверх для его расфиксации, затем переведите рычаг в крайнее нижнее положение
и отпустите рукоятку для фиксации рычага.
5. После опускания платформы переведите рычаг  управления краном подъема платформы в
среднее  положение  и  отпустите  рукоятку  для  фиксации  рычага.  Для  выключения  коробки
отбора мощности нажмите на педаль сцепления, установите рычаг переключения передач в
нейтральное  положение,  отпустите  педаль  сцепления.  Выключите  выключатель  коробки
отбора мощности и выключатель нейтральной передачи демультипликатора коробки передач.
При  этом  выключается  гидронасос,  выключается  контрольная  лампа  включения  коробки
отбора мощности. Одновременно выключается звуковой сигнал (зуммер).
6.  Для  кратковременного  прерывания  подъема  или  опускания  платформы  переведите  рычаг
управления  краном  подъема  платформы  в  среднее  положение  и  отпустите  рукоятку  для
фиксации рычага.
Для прерывания подъема или опускания платформы на длительное время переведите рычаг
управления  краном  подъема  платформы  в  среднее  положение  и  отпустите  рукоятку  для
фиксации рычага. Нажмите на педаль сцепления, установите рычаг переключения передач в
нейтральное  положение,  отпустите  педаль  сцепления.  Выключите  выключатель  коробки
отбора мощности.
Выключение коробки отбора мощности и гидронасоса на короткое время запрещено.




64

Конструктивные особенности и правила эксплуатации


Для  самосвальной  установки  с  передним  расположением  гидроцилиндра  и  возможностью
подключения  гидросистемы  подъема  самосвальной  установки  прицепа  к  гидросистеме
подъема платформы автомобиля:
1.  Установите  рычаг  переключения  передач  коробки  передач  в  нейтральное
положение в диапазоне низких передач.
2.  Включите  выключатель  нейтральной  передачи  демультипликатора  коробки
передач, затем включите выключатель коробки отбора мощности (см. стр. 37).
Загорается  контрольная  лампа  включения  коробки  отбора  мощности.
Одновременно включается звуковой сигнал (зуммер).
3.  Для  подъема  платформы  автомобиля  переведите  включатель  подъема
платформы  прицепа  в  крайнее  нижнее*  положение.  Вытяните
рукоятку рычага управления краном подъема платформы вверх
для его расфиксации, затем переведите рычаг в крайнее верхнее
положение и держите до полного подъема платформы.
4.  Нажмите  педаль  сцепления.  Рычагом  переключения  передач
включите первую передачу, плавно отпустите педаль сцепления.
При  этом  включается  отбор  мощности  и    начинает  работать
гидронасос,  приводимый  от  коробки  отбора  мощности.
Платформа  начинает  подниматься.  При  этом  частота  вращения
коленчатого  вала  двигателя  должна  находиться  в  диапазоне
1300  -  1600  об./мин.  После  полного  подъема  платформы
переведите  рычаг  управления  краном  подъема  платформы  в
среднее  положение  и  отпустите  рукоятку  для  фиксации
рычага.
4.  Для  опускания  платформы  автомобиля  вытяните  рукоятку
рычага  управления краном подъема платформы вверх для его
расфиксации,  затем  переведите  рычаг  в  крайнее  нижнее
положение и отпустите рукоятку для фиксации рычага.
5.  После  опускания  платформы  переведите  рычаг  управления
краном подъема платформы в среднее положение и отпустите
рукоятку  для  фиксации  рычага.  Для  выключения  коробки
отбора  мощности  нажмите  на  педаль  сцепления,  установите
рычаг  переключения  передач  в  нейтральное  положение,
отпустите  педаль  сцепления.  Выключите  выключатель
коробки  отбора  мощности  и  выключатель  нейтральной
передачи  демультипликатора  коробки  передач.  При  этом  выключается  гидронасос,
выключается  контрольная  лампа  включения  коробки  отбора  мощности.  Одновременно
выключается звуковой сигнал (зуммер).
6.  Для  кратковременного  прерывания  подъема  или  опускания  платформы  переведите  рычаг
управления  краном  подъема  платформы  в  среднее  положение  и  отпустите  рукоятку  для
фиксации рычага.
Для прерывания подъема или опускания платформы на длительное время переведите рычаг
управления  краном  подъема  платформы  в  среднее  положение  и  отпустите  рукоятку  для
фиксации рычага. Нажмите на педаль сцепления, установите рычаг переключения передач в
нейтральное  положение,  отпустите  педаль  сцепления.  Выключите  выключатель  коробки
отбора мощности.
Выключение коробки отбора мощности и гидронасоса на короткое время запрещено.


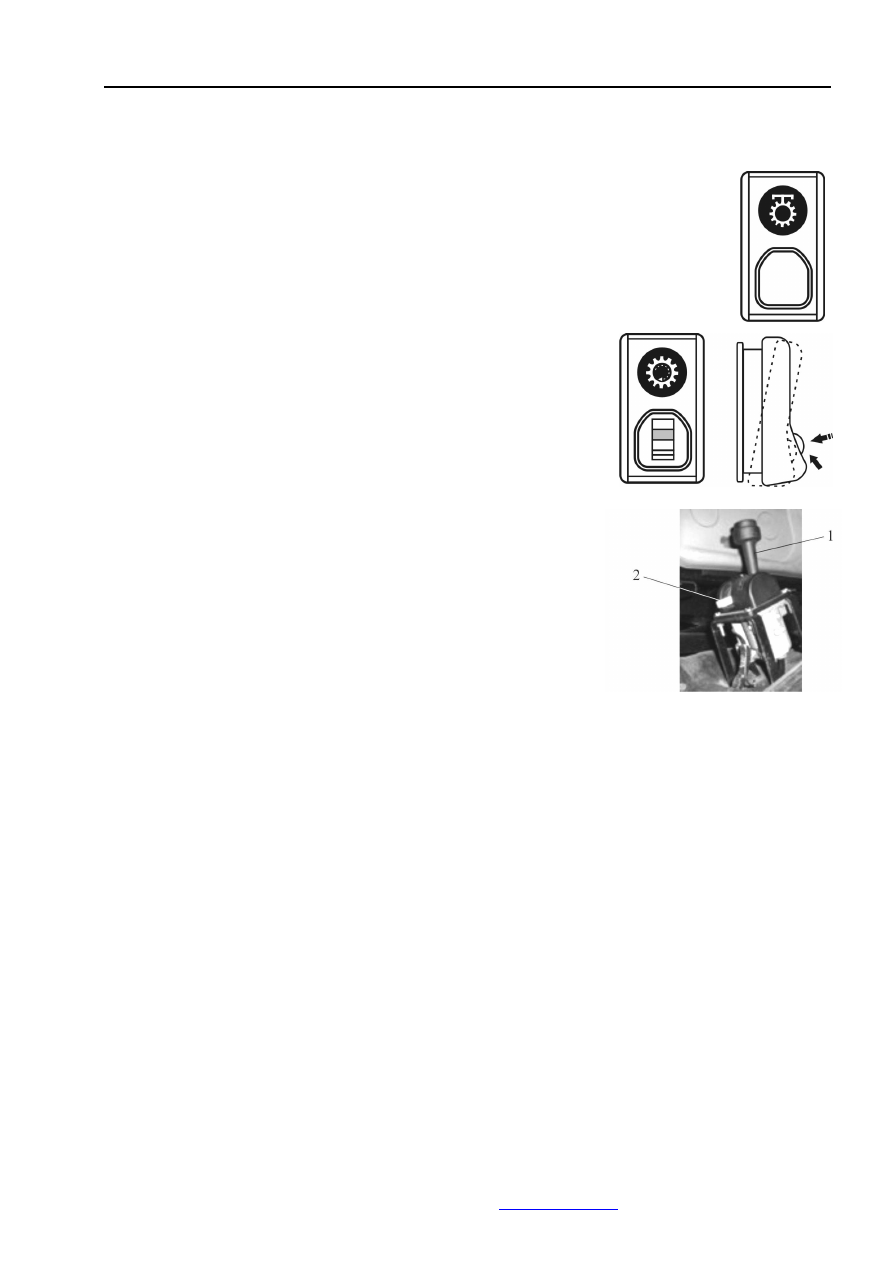

1. Рычаг управления краном
подъема платформы
2. Включатель подъема
платформы прицепа



65

Конструктивные особенности и правила эксплуатации


7.  Для  перехода  к  управлению  подъемом  и  опусканием  платформы  прицепа  переведите
включатель  подъема  платформы  прицепа  в  крайнее  верхнее*  положение,  при  этом
включатель  подсвечивается  изнутри.  Операции  подъема  и  опускания  платформы  прицепа
выполняются  аналогично  соответствующим  операциям  для  платформы  автомобиля
(п.п. 3 - 6).

*Положение включателя подъема платформы прицепа для подъема и опускания платформы
уточнить на конкретном автомобиле.


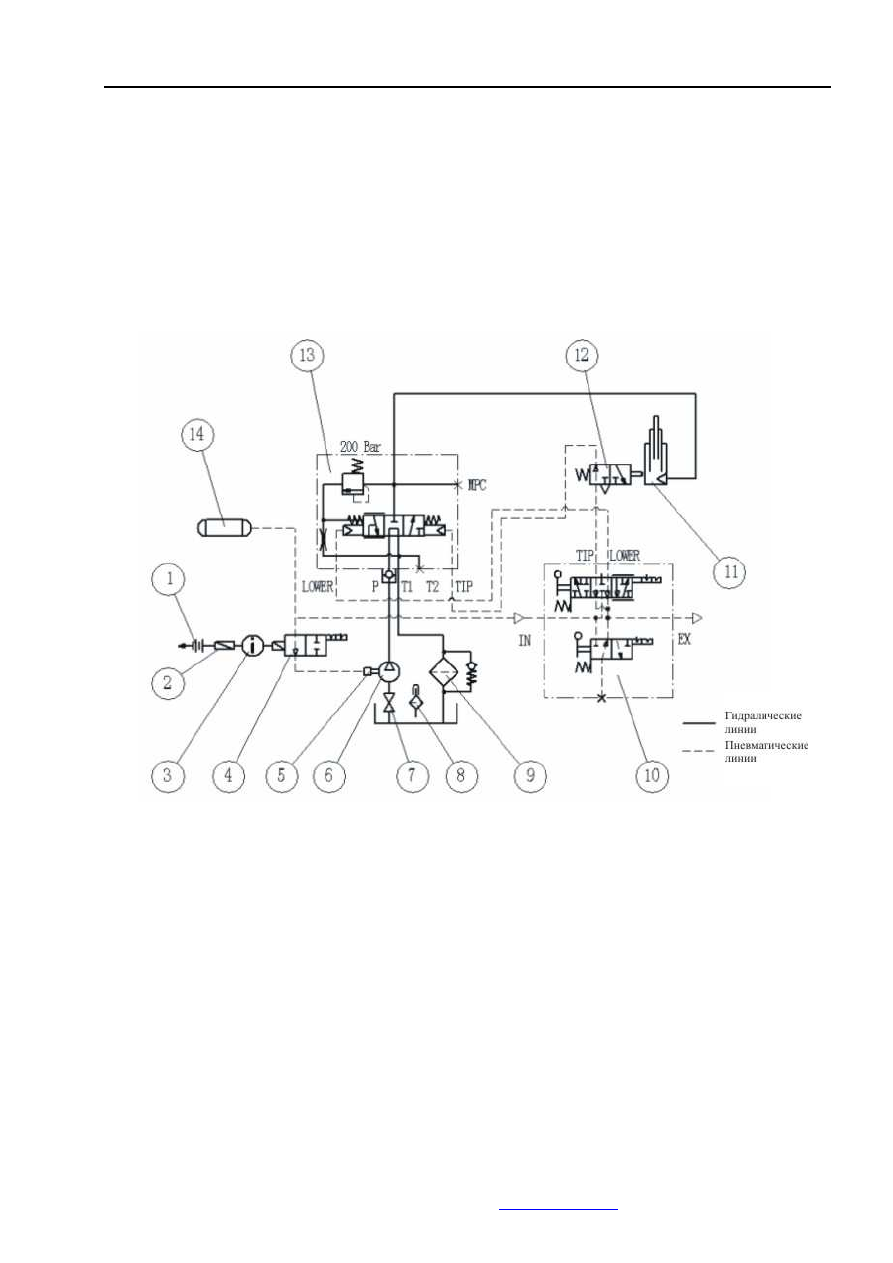

Гидросистема подъема платформы






1. Электропитание
2. Предохранитель
3. Выключатель коробки отбора мощности
4. Электромагнитный клапан
5. Коробка отбора мощности
6. Гидронасос
7. Кран
8. Сапун
9. Масляный фильтр
10. Кран подъема платформы
11. Гидроцилиндр телескопический
12. Пневмоклапан
13. Гидрораспределитель
14. Воздушный баллон (ресивер)
