58

Конструктивные особенности и правила эксплуатации



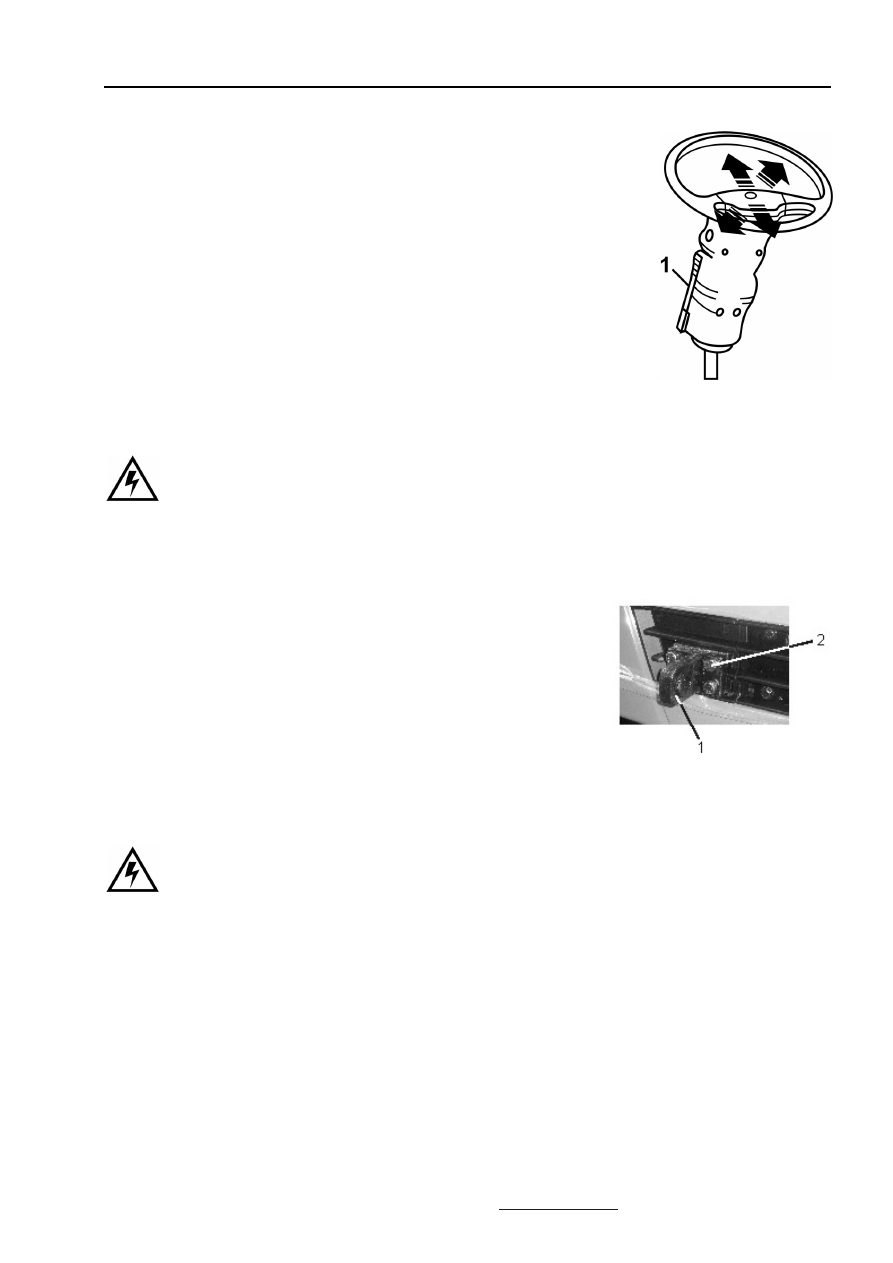

Регулировка положения рулевой колонки
Для  регулировки  положения  рулевой  колонки  поверните  рычаг
фиксатора  колонки,  возьмите  рулевое  колесо  двумя  руками  и
установите  рулевую  колонку  в  удобное  положение,  верните  рычаг
фиксатора колонки в первоначальное положение.












Предупреждение:
Запрещено  регулировать  положение  рулевой  колонки  во  время  движения
автомобиля.




Буксирные петли
Перед

буксировкой

автомобиля

достаньте

из

инструментального  ящика  две  буксирные  петли  и  надежно
приверните  4-мя  болтами  к  буксирным  кронштейнам,
установленным на лонжеронах рамы справа и слева.

Демонтаж буксирных петель выполняется в обратном порядке.








Предупреждение:
Болты для крепления буксирных петель должны иметь класс прочности не
ниже, чем 8.8.











1. Рычаг фиксатора
колонки заблокирован

1. Буксирная петля
2. Болт



59

Конструктивные особенности и правила эксплуатации



Облицовка

 радиатора


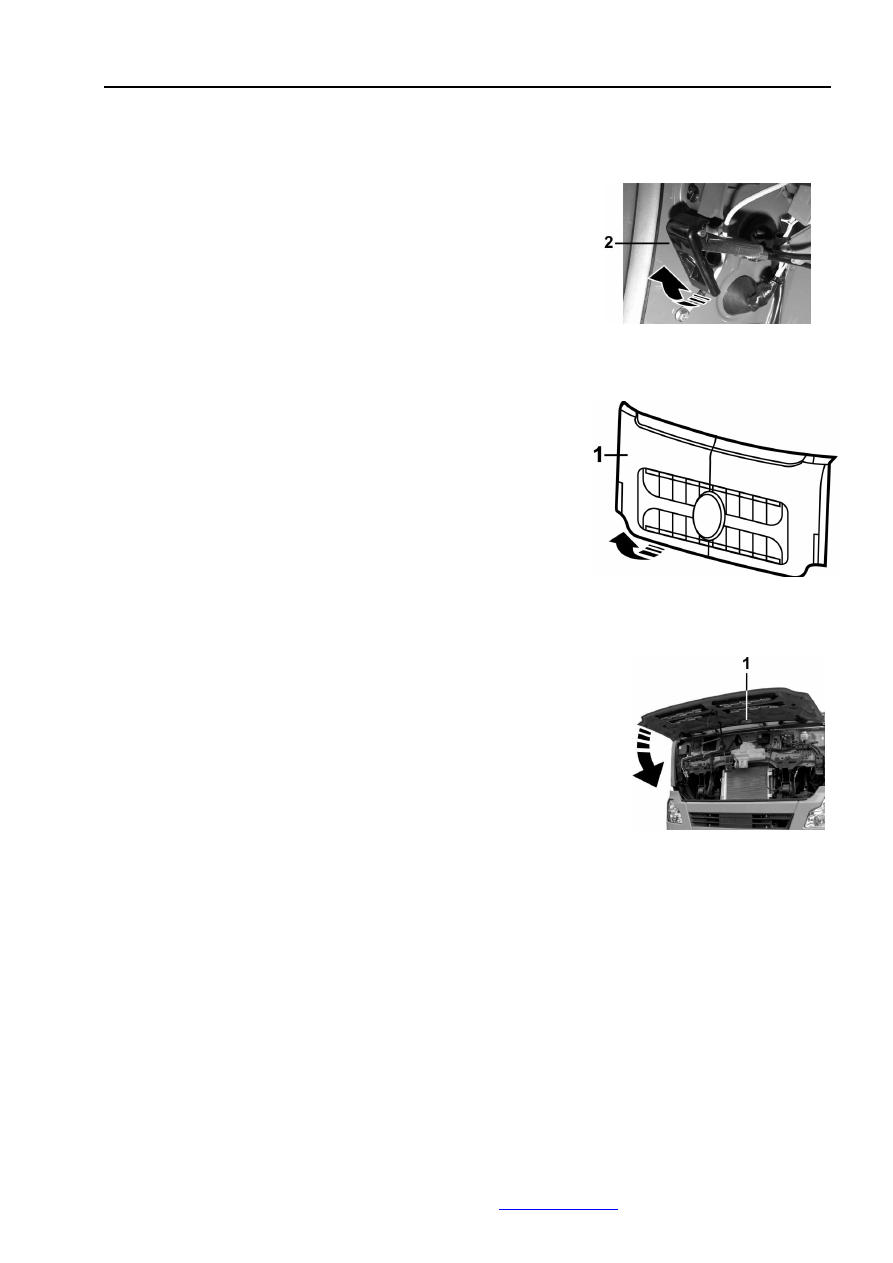

Открывание облицовки радиатора
1.  Для  освобождения  облицовки  радиатора  оттяните  вверх
рычаг  фиксатора  облицовки,  расположенный  со  стороны
водителя под приборным щитком.
2. Откройте облицовку радиатора снаружи.























Закрывание облицовки радиатора

1. Перед закрыванием облицовки радиатора  убедитесь в том, что
сервисная лампа уже выключена.
2.  Опустите  облицовку  радиатора  вниз,  установите  ее  в
правильное положение и энергично захлопните так, чтобы замок
облицовки  защелкнулся.  Облицовка  радиатора  должна  быть
установлена ровно и не должна отходить по бокам.














1. Рычаг фиксатора
облицовки радиатора

1. Облицовка радиатора

1. Сервисная лампочка
(при наличии)



60

Конструктивные особенности и правила эксплуатации


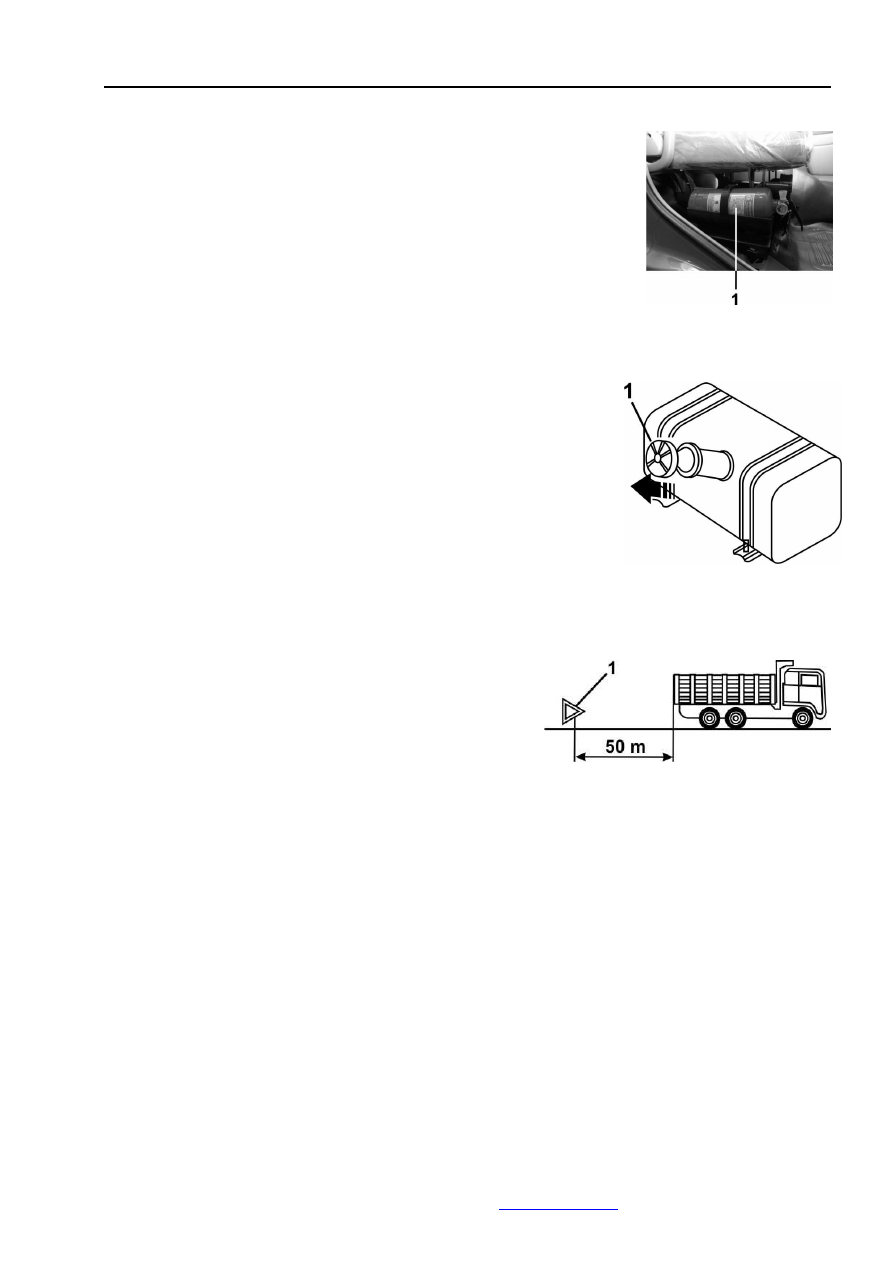

Огнетушитель
Огнетушитель  расположен  под  сиденьем  пассажира.  Подробную
информацию  о  правилах  эксплуатации  огнетушителя  см.  на  его
корпусе.











Заправка топливом
Отверните  крышку  топливного  бака,  залейте  в  бак  чистое
топливо  соответствующего  качества,  заверните  крышку
топливного бака.












Знак аварийной остановки автомобиля
Данный  знак  помещают  на  расстоянии  50  метров  от
автомобиля, чтобы он был легко заметен для идущего
транспорта.













1. Огнетушитель

1. Крышка топливного бака

1. Знак аварийной остановки автомобиля



61

Конструктивные особенности и правила эксплуатации



Откидывание

 кабины



Внимание!
Перед откидыванием кабины необходимо выполнить следующие операции:
1. Установите автомобиль на стоянку на ровной площадке.

2. При откидывании кабины в закрытом помещении убедитесь в наличии достаточного
места  для  данной  операции,  а  также  в  отсутствии  посторонних  предметов,
препятствующих наклону кабины.
3.  Убедитесь  в  том,  что  рычаг  стояночного  тормоза  установлен  в  положение
«заторможено»,  а  рычаг  переключения  передач  установлен  в  нейтральное  положение.
Подложите под колеса противооткатные упоры.
4.  Убедитесь  в  том,  что  в  кабине  нет  посторонних  предметов.  Уберите  из  кабины  все
вещи, которые могут упасть,  перевернуться или повредить лобовое стекло.


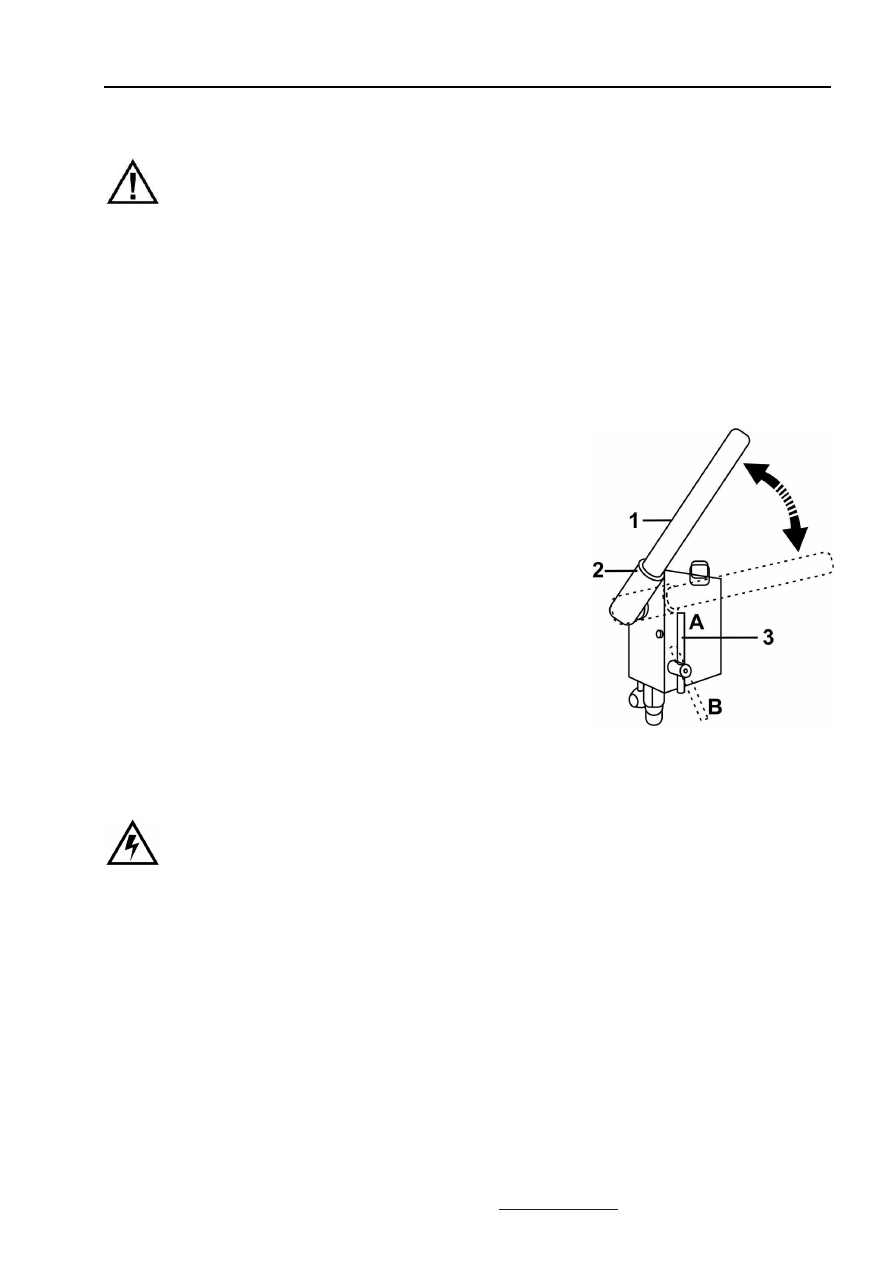

1.  Установите  переключатель  насоса  в  крайнее  верхнее
положение  «А»,  вставьте  ломик  в  рычаг  масляного  насоса,
перемещайте его вверх-вниз, и запор гидравлического замка
автоматически откроется. Кабина постепенно откидывается.
Гидравлическое  устройство  автоматической  блокировки  в
цилиндре препятствует самопроизвольному падению кабины
при  откидывании.  После  того,  как  центр  тяжести  кабины
перейдет через ось опрокидывания кабины, продолжается ее
откидывание до установки в крайнее положение.
2.  Для  возвращения  кабины  в  первоначальное  положение
установите  переключатель  насоса  в  крайнее  нижнее
положение  «В»,  затем  вставьте  ломик  в  рычаг  масляного
насоса,  перемещайте  его  вверх-вниз,  кабина  постепенно
возвратится в первоначальное положение. Штифт нижней и
задней  частей  кабины  автоматически  попадает  в  запор
гидравлического замка, и замок закрывается.




Предупреждение:
1. После откидывания кабины строго запрещено поворачивать переключатель
насоса  вниз,  пока  не  начнется  возвращение  кабины  в  первоначальное

положение.
2. Кабина должна откидываться полностью, центр тяжести должен перейти через точку
опоры или ось опрокидывания кабины во избежание падения кабины.
3.  После  возвращения  кабины  в  первоначальное  положение  переключатель  насоса
должен быть установлен в положение «В».





1. Ломик
2. Рычаг масляного насоса
3. Переключатель насоса
