Конструктивные особенности и правила эксплуатации


Напольные ящики для мелких вещей

Средний ящик для мелких вещей
Средний  ящик  для  мелких  вещей  со  стороны  пассажира
(устанавливается  в  случае  отсутствия  среднего  сиденья)
установлен  рядом  с  сиденьем  пассажира  и  предназначен  для
хранения инструмента и мелких вещей.
Чтобы  открыть  ящик,  поднимите  защелку  замка,  откиньте
крышку  назад.  Чтобы  закрыть  ящик,  опустите  крышку  и
нажмите на нее рукой.








Ящик для мелких вещей со стороны водителя
Используется для хранения мелких вещей, таких как питьевые
стаканы, мобильный телефон и др.

Розетка для подключения переносной лампы
Данная  розетка  используется  для  подключения  источника
освещения  при  проведении  ремонта  автомобиля,  а  также  для
подключения  внешнего  источника  питания.  Электропитание
данной  розетки  выключается  только  выключателем  «массы».
Номинальные характеристики: 24 В, 10 А.


Внимание!
Нагрузка  на  данную  розетку  не  должна

превышать номинальное значение



Оконные шторы
1.  Чтобы  подвесить  штору,  зацепите  кольца  шторы  за  крючки,
затем распределите их равномерно вдоль направляющей. Шторы
собираются  при  помощи  нейлоновых  пряжек,  которые
закрепляются  в  пластмассовых  зажимах  на  боковой  и  задней
панелях кабины.
2.  Чтобы  свернуть  штору,  равномерно  сдвиньте  ее  назад  вдоль
направляющей,  соберите  ее  при  помощи  нейлоновой  пряжки  и
закрепите.




Внимание!
При  закрывании  шторы  не  дергайте  за  ее  нижний
край и не наступайте на него.



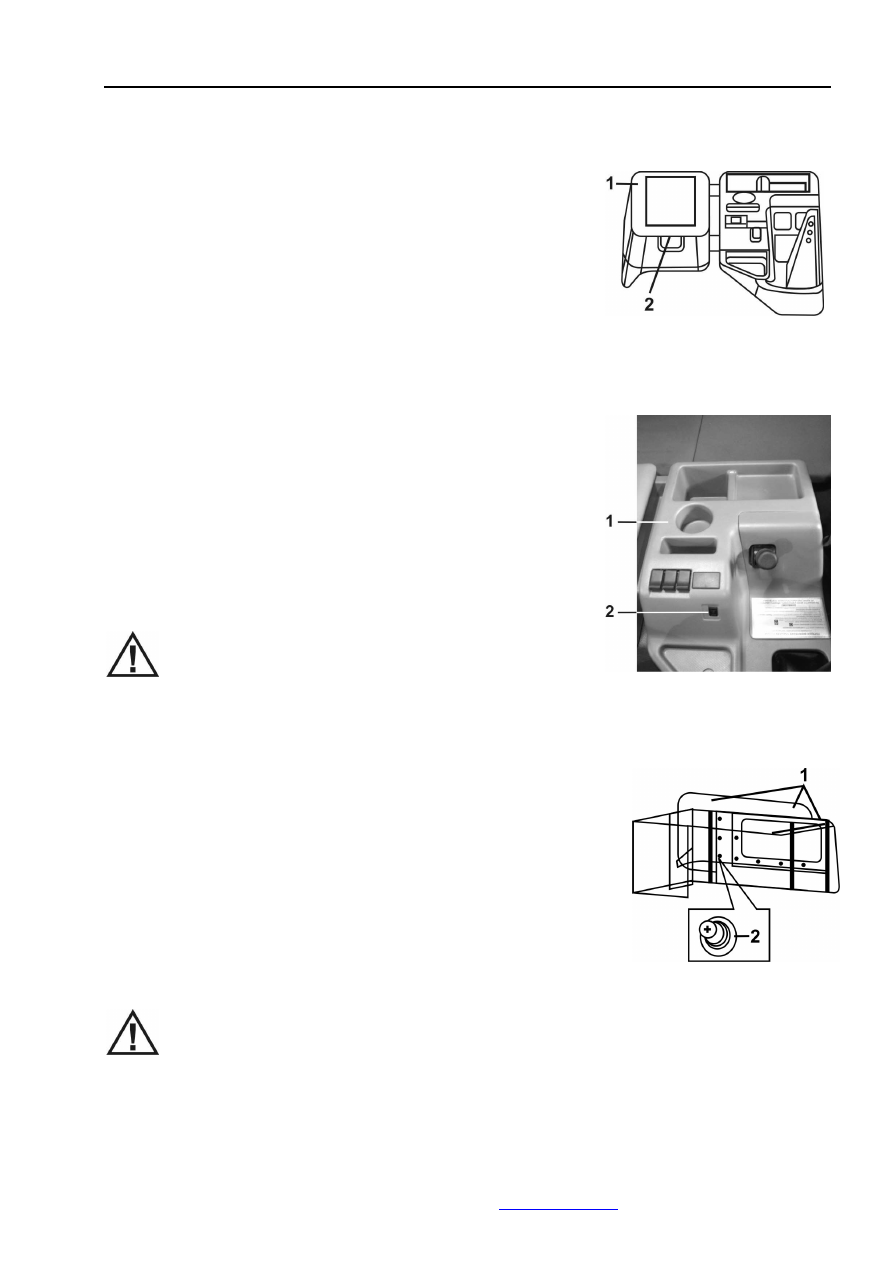

1. Средний ящик для мелких
вещей
2. Защелка ящика

1. Ящик для мелких вещей
2. Розетка для подключения
переносной лампы

1. Оконная штора
2. Зажим



51

Конструктивные особенности и правила эксплуатации


Плафон кабины
Для

включения

лампы

плафона

кабины

установите

выключатель  лампы  на  панели  приборов  в  положение  «ON».
При  установке  выключателя  в  положение  «OFF»    лампа
выключается.









Боковая лампа для чтения
Устанавлена  на  крыше  кабины  с  обеих  сторон  от  плафона
кабины.
Положение 1 - «ON» (Вкл.): боковая лампа для чтения включена.
Положение  2  -  «OFF»  (Выкл.):  боковая  лампа  для  чтения
выключена.
Положение  3  -  «DOOR»  (Дверь):  левая  и  правая  лампы
соответственно  включаются  при  открывании  левой  или  правой
дверей

кабины

и

выключаются

при

закрывании

соответствующей двери.


Лампа для чтения над спальным местом
Установлена  над  спальным  местом.  Включается  нажатием  на
поверхность  линзы,  выключается  повторным  нажатием  на  ее
поверхность.








Лампа освещения подножки кабины
Установлена  в  нижней  части  двери  кабины,  используется  для
освещения  подножки.  Левая  и  правая  лампы  включаются  при
открывании соответственно левой или правой дверей кабины и
выключаются при закрывании соответствующих дверей.

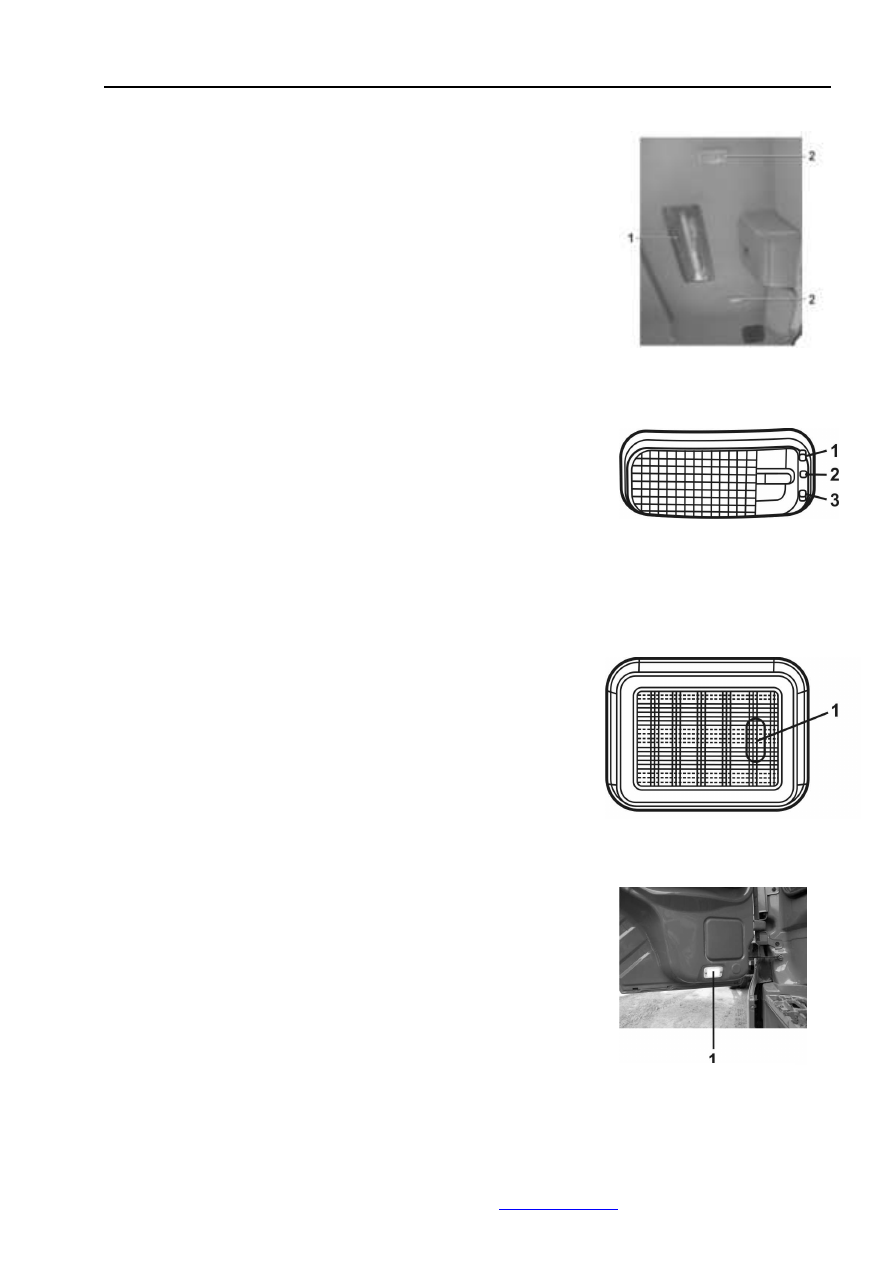

1. Плафон кабины
2. Боковая лампа для чтения

1. Выключатель

1. Лампа освещения
подножки кабины



52

Конструктивные особенности и правила эксплуатации


Сервисная лампа (при наличии)
Установлена  на  внутренней  поверхности  облицовки  радиатора,
используется  для  освещения  передней  панели  во  время
проведения сервисных работ.
При  установке  выключателя  в  положение  «Т»  сервисная  лампа
включается.
При установке выключателя в положение «О» сервисная лампа
выключается.



Внутреннее зеркало заднего вида
Внутреннее зеркало заднего вида регулируется на любой угол.



Наружное зеркало заднего вида и дополнительные зеркала
нижнего обзора
Наружные зеркала заднего вида установлены на левой и правой
сторонах  кабины.  Переднее  и  боковое  зеркала  нижнего  обзора
установлены только на правой стороне кабины. Для получения
наилучшего  заднего  вида  и  нижнего    обзора  водитель  должен
произвести регулировку соответствующих зеркал.

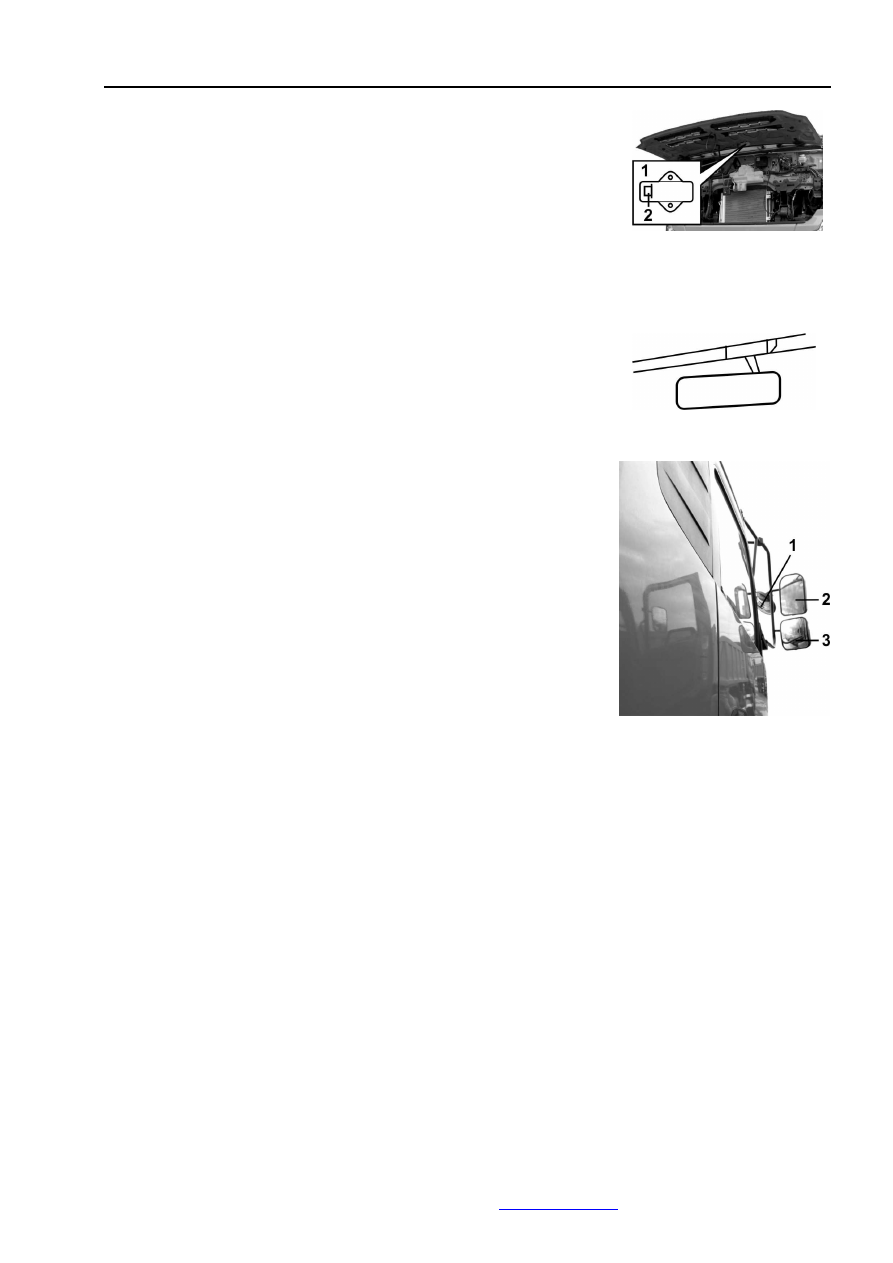

1. Сервисная лампа
2. Выключатель сервисной
лампы

1. Переднее зеркало нижнего обзора
2. Наружное зеркало заднего вида
3. Боковое зеркало нижнего обзора



53

Конструктивные особенности и правила эксплуатации

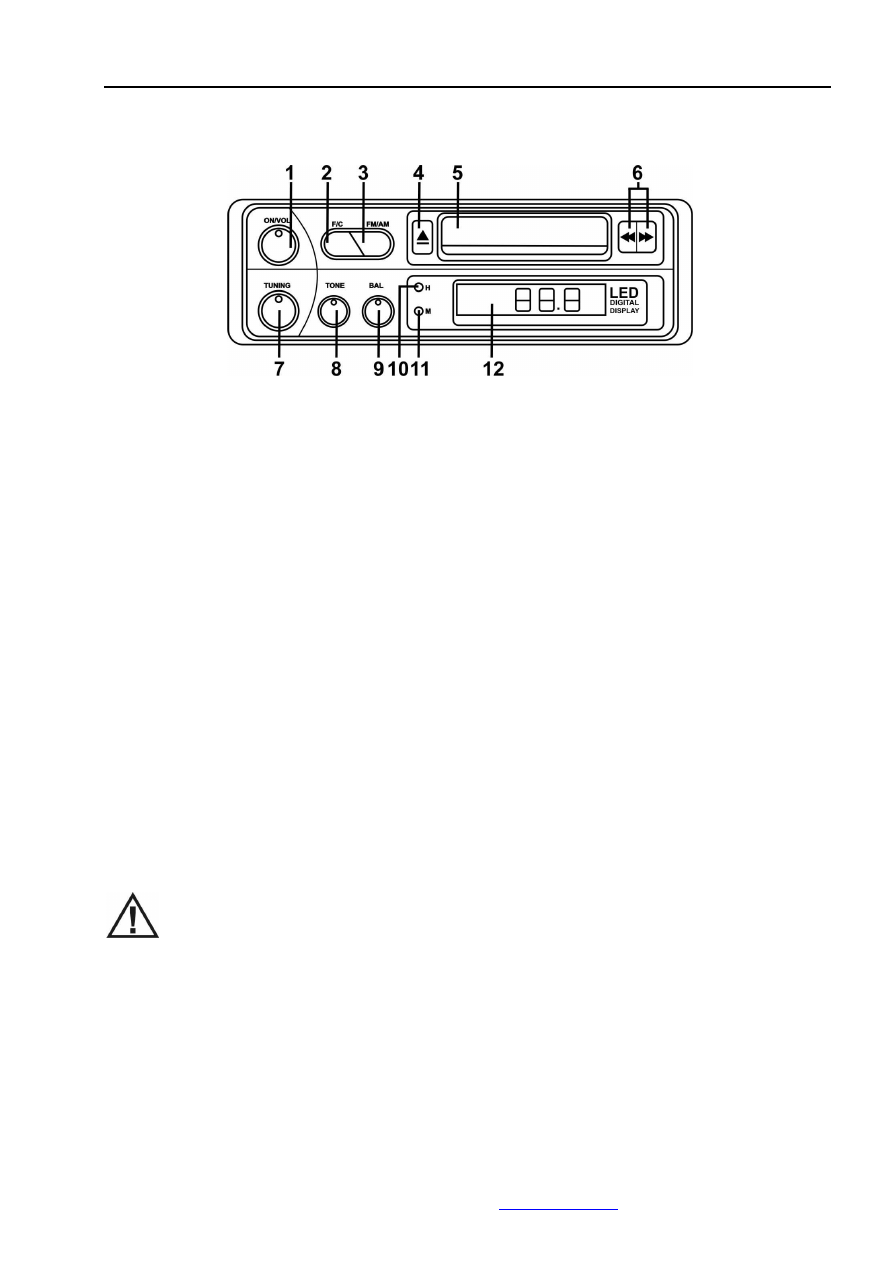

Автомобильный радиоприемник (с часами)




1. Выключатель питания/ Регулятор громкости звука
2. Переключатель режимов отображения радиочастот/ часов
3. Переключатель диапазонов FM/AM
4. Кнопка извлечения кассеты
5. Кассетоприемник
6. Кнопка перемотки кассеты вперед/ назад
7. Ручка настройки
8. Ручка регулировки тембра звука
9. Ручка регулировки баланса левого и правого громкоговорителей
10. Кнопка установки часов
11. Кнопка установки минут
12. Жидкокристаллический дисплей



1.  Выключатель  питания/  Регулятор  громкости  звука:  используется  для  включения  питания  и
регулировки громкости звука.
2.  Переключатель  режимов  отображения  радиочастот/  часов:  используется  для  переключения
режимов текущего времени/ радиочастоты, отображаемых на дисплее
3.  Переключатель  диапазонов  FM/AM:  используется  для  переключения  режимов  частотной  и
амплитудной модуляции
4. Кнопка извлечения кассеты:  используется для извлечения аудиокассеты из плеера
5. Кассетоприемник: используется для установки кассеты с записью и воспроизведения аудиозаписей
6. Кнопка перемотки кассеты вперед/ назад.
При нажатии кнопки производится перемотка магнитной ленты вперед.
При нажатии и удержании кнопки производится ускоренная перемотка магнитной ленты назад. При
нажатии и удержании одновременно обеих кнопок производится замена кассеты.


Внимание!
1.  Используйте  записи,  сделанные  только  на  высококачественной  ленте.  После
окончания прослушивания аудиозаписи вытащите кассету из плеера и поместите ее в

футляр для хранения кассеты во избежание ее повреждения.
2.  Не  подвергайте  магнитные  ленты  воздействию  высоких  температур,  пыли  и  магнитного
излучения. Регулярно чистите магнитную головку плеера.



7.  Ручка  настройки:  поворачивайте  ручку  для  установки  на  нужную  радиостанцию,  при  этом  на
дисплее  будет  отображаться  частота  радиостанции,  на  которую  в  настоящий  момент  настроен
радиоприемник.
8.  Ручка  регулировки  тембра  звука:  для  повышения  тона  звучания  поворачивайте  ручку  против
часовой  стрелки;  для  акцента  на  басовых  частотах  поворачивайте  ручку  по  часовой  стрелке.  Для
выравнивания баланса установите ручку в среднее положение.
