Самосвал Dongfeng DFL3251A. Руководство - часть 7







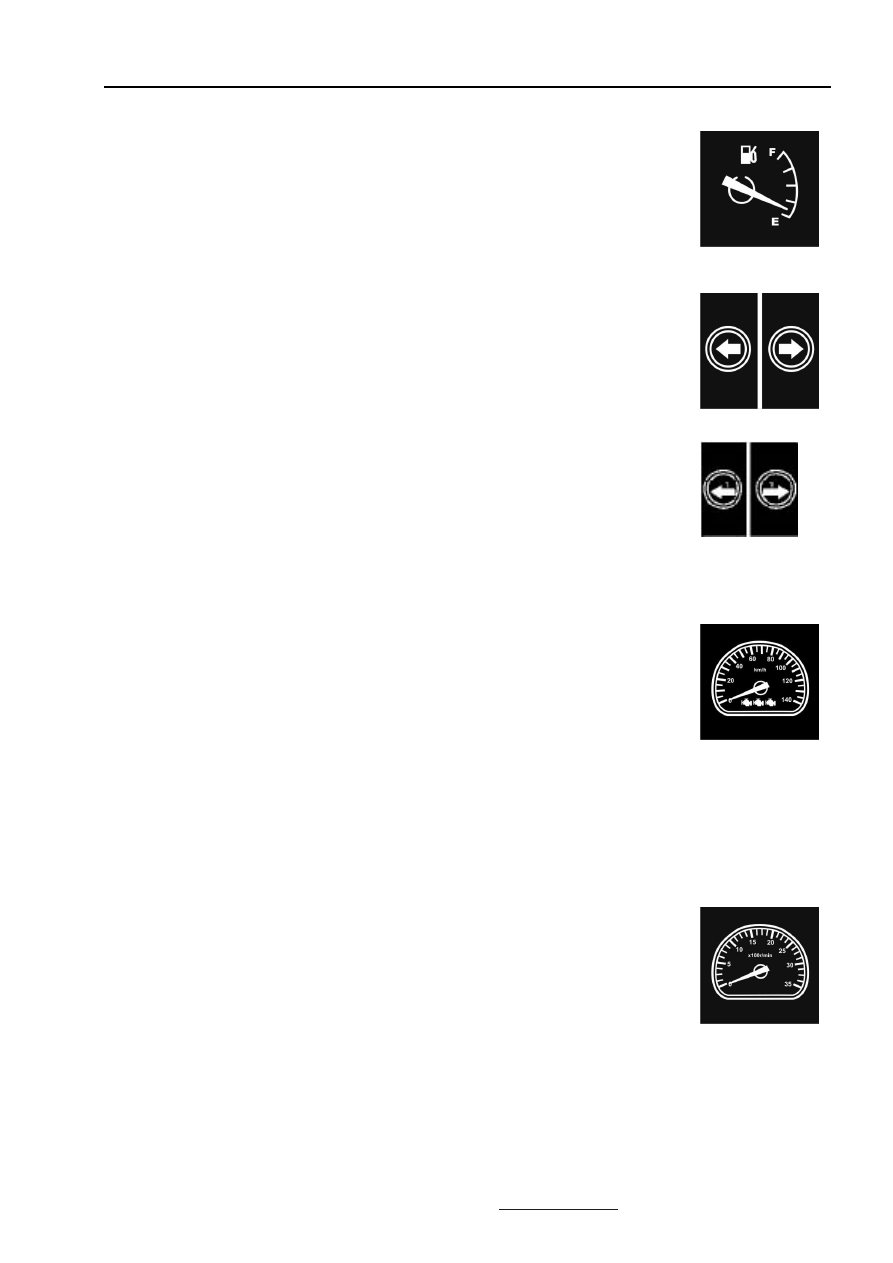

26

Конструктивные особенности и правила эксплуатации


Указатель уровня топлива
Указатель  уровня  топлива  используется  для  измерения  количества
топлива  в  топливном  баке.  Включается  при  установке  ключа  в  замке
зажигания в положение «ON» («включено»). На шкале прибора символом
«F»  («FULL»)  обозначен  полный  топливный  бак,  а  символом  «Е»
(«EMPTY»)  -  пустой  бак.  Когда  стрелка  указателя  приближается  к  «Е»,
необходимо срочно заправить топливный бак топливом.

Контрольные лампы указателей поворота автомобиля
Контрольные  лампы  показывают  состояние  указателей  поворота
автомобиля.  Мигание  контрольных  ламп  с  нормальной  частотой
свидетельствует  об  исправном  состоянии  указателей  поворота.  Мигание
контрольной лампы с высокой частотой  свидетельствует о неисправности
соответствующего указателя поворота.

Контрольные лампы указателей поворота прицепа
Контрольные лампы показывают состояние указателей поворота прицепа.
Мигание  контрольных  ламп  с  нормальной  частотой  свидетельствует  об
исправном состоянии указателей поворота. Мигание контрольной лампы с
высокой    частотой  свидетельствует  о  неисправности  соответствующего
указателя  поворота.  Отсутствие  мигающего  сигнала  говорит  о  том,  что
прицеп не подсоединен.

Спидометр
Спидометр показывает скорость движения автомобиля в км/ч.
В нижней части прибора расположены три контрольные лампы.
Левая лампа (красная) — код неисправности. Мигания лампы показывают
код неисправности двигателя и его систем.
Средняя  лампа  (красная)  —  STOP.  Контрольная  лампа  показывает,  что
двигатель  должен  быть  остановлен,  его  эксплуатация  запрещена,
двигатель подлежит ремонту.
Правая лампа (желтая) — ожидание пуска. Контрольная лампа показывает,
что  происходит  подготовка  к  пуску  двигателя  (топливоподкачивающий
насос  закачивает  топливо  в  топливопроводы  низкого  давления,  включен
подогрев воздуха во впускном коллекторе). После того, как лампа погаснет,
можно пустить двигатель.

Тахометр
Тахометр  показывает  частоту  вращения  коленчатого  вала  двигателя  в
оборотах  в  минуту  (об./мин).  Для  экономичной  долговременной
эксплуатации  двигателя  стрелка  тахометра  должна  находиться  в  секторе
шкалы,  окрашенном  в  зеленый  цвет.  Не  допускайте  работу  двигателя  с
высокой  частотой  вращения  коленчатого  вала,  когда  стрелка  тахометра
находится в секторе шкалы, окрашенном в красный цвет.






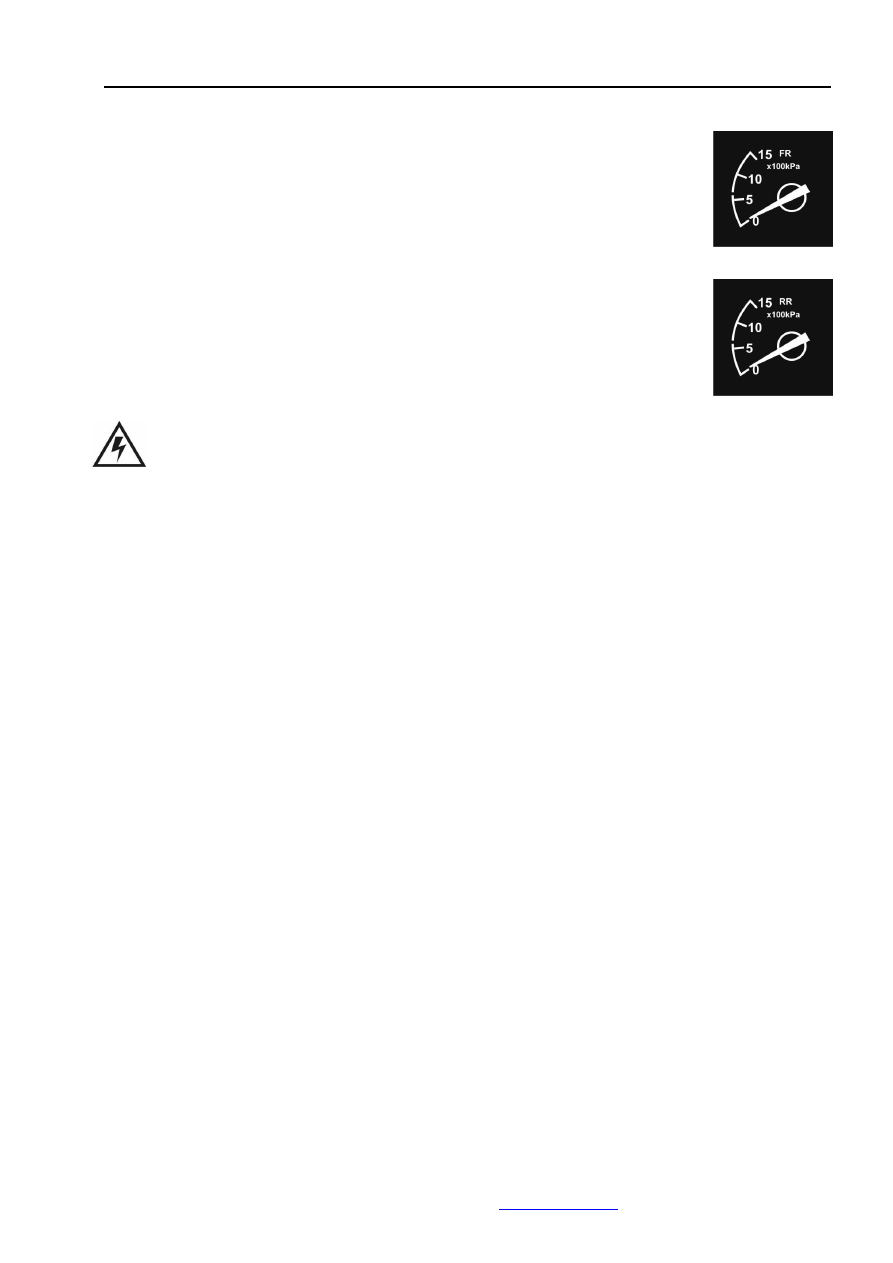

27

Конструктивные особенности и правила эксплуатации


Указатели давления воздуха (манометры
Указатели  (манометры)  показывают  давление  воздуха  в  пневматических
контурах  тормозной  системы.  Указатель,  обозначенный  символом  «FR»,
показывает давление воздуха в пневматическом контуре тормозной системы
переднего моста.        Указатель, обозначенный символом «RR», показывает
давление воздуха в контуре тормозной системы задних мостов.


В  случае  если  стрелка  указателя  давления  воздуха  одного  или  обоих
контуров  находится  в  секторе  шкалы,  окрашенном  в  красный  цвет,
запрещается движение автомобиля. Необходимо дождаться, когда давление
воздуха  в  пневмосистеме  достигнет  значения  600  ±  15  кПа,  после  чего
можно начинать (продолжать) движение.



ПредупреждениеНачинать движение автомобиля можно при давлении воздуха в
тормозной системе не ниже 600 ± 15 кПа






























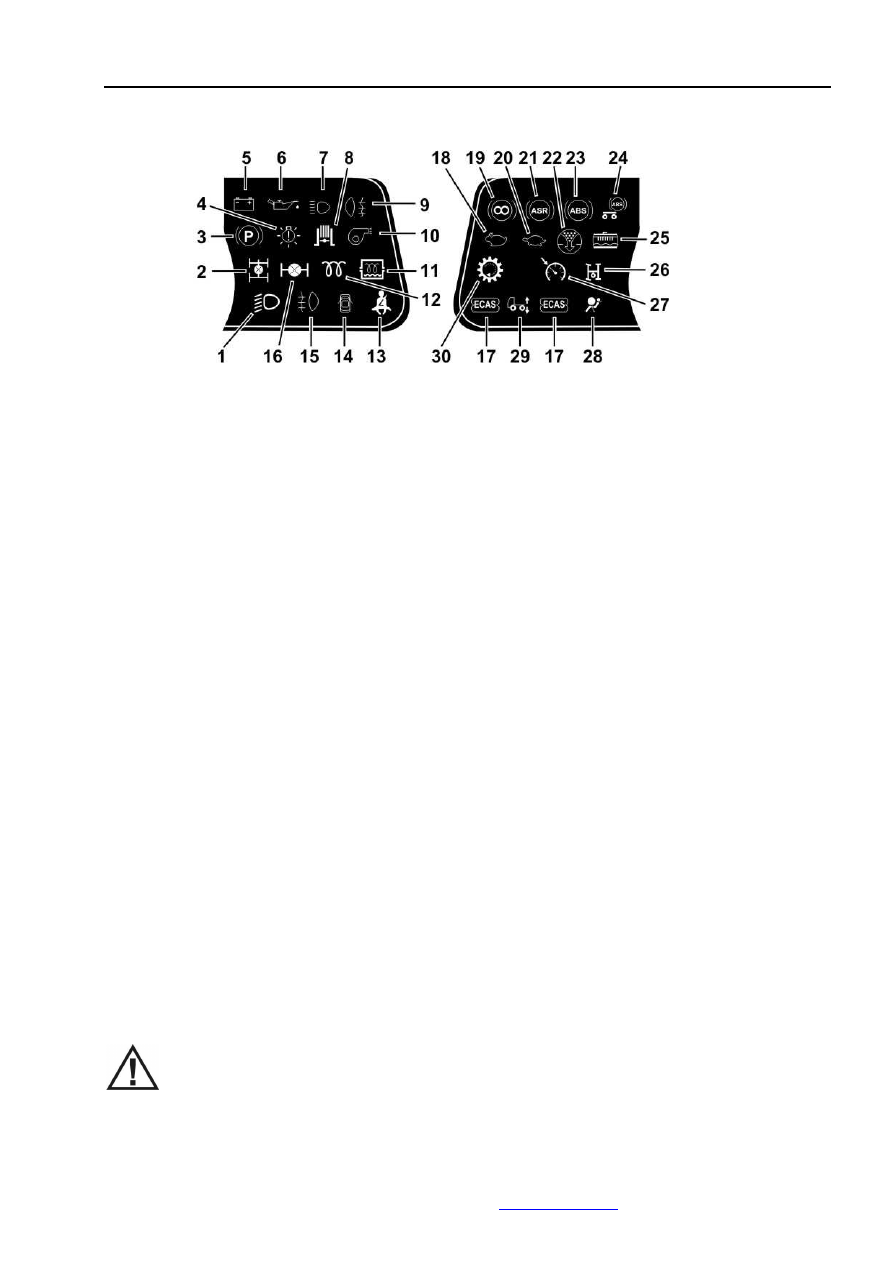

28

Конструктивные особенности и правила эксплуатации



Блоки

 контрольных ламп и сигнализаторов














1. Контрольная лампа включения ближнего света фар
2. Контрольная лампа включения блокировки межосевого дифференциала
3. Контрольная лампа включения стояночного тормоза
4. Контрольная лампа неисправности ламп заднего фонаря
5. Контрольная лампа разряда аккумуляторных батарей
6. Контрольная лампа аварийного падения давления масла
7. Контрольная лампа включения дальнего света фар
8. Контрольная лампа включения моторного тормоза
9. Контрольная лампа включения задних противотуманных фар
10. Контрольная лампа включения осушителя воздуха в тормозной системе
11. Контрольная лампа включения предварительного подогрева топлива (при наличии)
12. Контрольная лампа включения подогрева воздуха во впускном коллекторе
13. Контрольная лампа ремня безопасности
14. Контрольная лампа открывания дверей кабины
15. Контрольная лампа включения передних противотуманных фар (при наличии)
16. Контрольная лампа включения блокировки межколесных дифференциалов
17.  Контрольная  лампа  электронного  блока  управления  пневматической  подвеской  ECAS  /
сигнализатор выхода из строя электронного блока управления пневматической подвеской ECAS (при
наличии)
18. Контрольная лампа включения высшей передачи коробки передач (при наличии)
19. Контрольная лампа  включения моторного тормоза
20. Контрольная лампа включения низшей передачи коробки передач (при наличии)
21. Контрольная лампа противобуксовочной системы тормозов ASR (при наличии)
22. Контрольная лампа загрязненности фильтра очистки воздуха
23. Контрольная лампа неисправности системы ABS автомобиля (при наличии)
24. Контрольная лампа неисправности системы ABS прицепа (не используется)
25. Контрольная лампа снижения уровня охлаждающей жидкости
26. Контрольная лампа коробки отбора мощности (при наличии)
27.  Контрольная  лампа  включения  устройства  автоматического  поддержания  скорости  движения
(система «круиз – контроль») (при наличии)
28. Контрольная лампа исправности подушек безопасности (при наличии)
29. Контрольная лампа исправности пневматической подвески (при наличии)
30. Контрольная лампа включения коробки отбора мощности



Внимание!
Расположение  контрольных  ламп  и  сигнализаторов  различается  на  разных  моделях
автомобилей





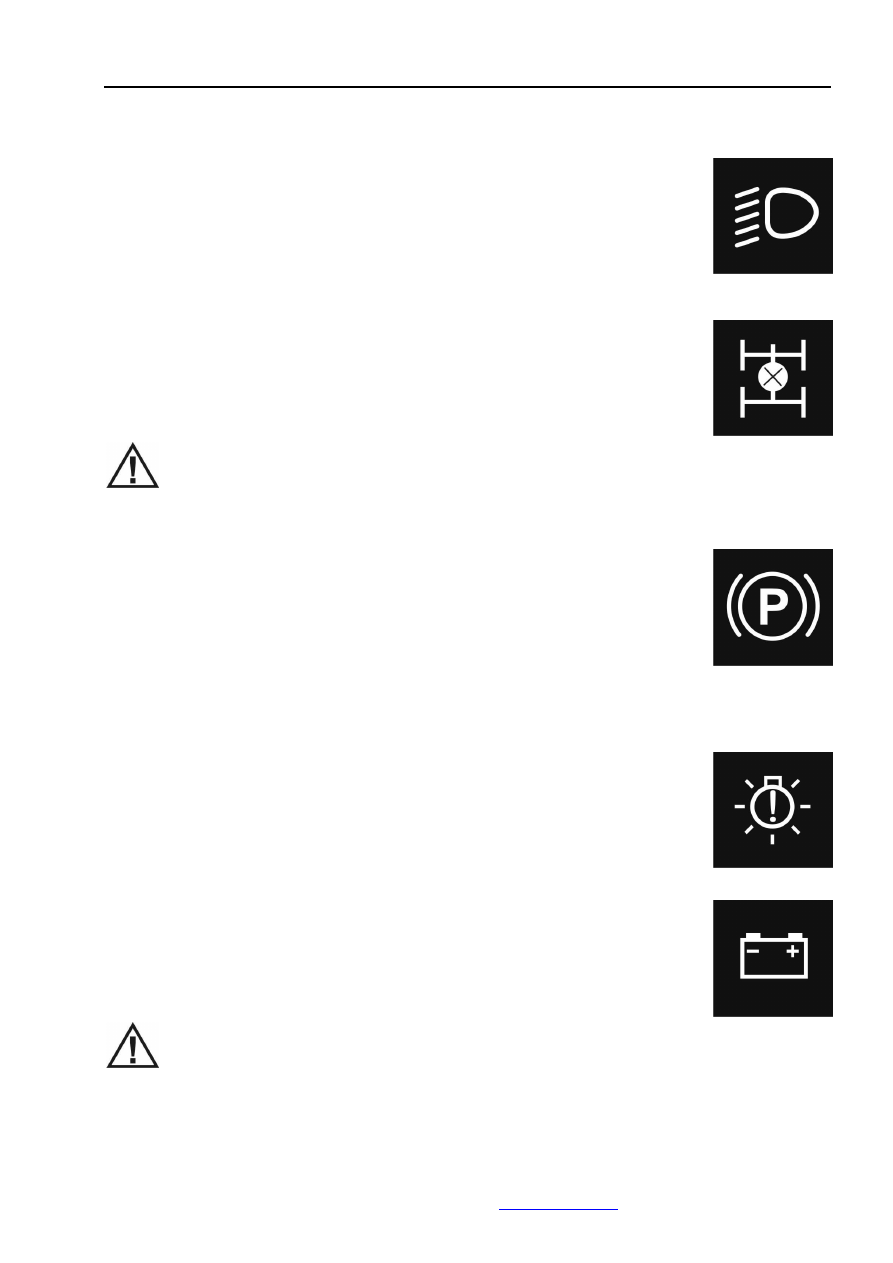

29

Конструктивные особенности и правила эксплуатации



Контрольная лампа включения ближнего света фар
Контрольная  лампа    показывает,  что  комбинированный  переключатель
звукового  сигнала  и  света  на  левой  рукоятке  (см.  стр.  41)  установлен  в
положение ближнего света фар.




Контрольная лампа включения блокировки межосевого дифференциала
Контрольная  лампа    показывает,  что  включена  блокировка  межосевого
дифференциала  (см.  стр.  36).  Одновременно  включается  звуковой  сигнал
(зуммер).
Использование блокировки дифференциала — см. стр. 69.



Внимание

Запрещается

движение

с

постоянно

заблокированным

дифференциаломтак как это может привести к повреждению дифференциала
и ускоренному износу шин.


Контрольная лампа включения стояночного тормоза
Контрольная  лампа  показывает,  что  рукоятка  стояночного  тормоза
установлена  в  положение  «заторможено».  Для  растормаживания
автомобиля  необходимо  рукоятку  стояночного  тормоза  вытянуть  вверх  и
установить  в  положение  «расторможено».  (Контрольная  лампа  включения
стояночного  тормоза  также  включается  в  том  случае,  если  давление  в
тормозной системе опускается ниже 600 кПа).
Перед  началом  движения  автомобиля  необходимо  убедиться  в  том,  что
контрольная лампа не включена, а стояночный тормоз отпущен.

Контрольная лампа неисправности ламп заднего фонаря
Контрольная  лампа  показывает,  что  в  заднем  фонаре  неисправна  одна  или
несколько  ламп.  Функцией  данной  контрольной  лампы  является
предоставление  информации  водителю  о  рабочем  состоянии  приборов
световой сигнализации, находящихся в задней части автомобиля.




Контрольная лампа разрядки аккумуляторных  батарей
Контрольная лампа показывает, что при работающем двигателе отсутствует
зарядный ток, или генератор вышел из строя. Когда ключ в замке зажигания
установлен  в  положении  «ON»  («включено»),  и  генератор  работает
нормально, контрольная лампа разрядки батарей выключается.




Внимание
Длительное  движение  с  включенной  контрольной  лампой  разрядки
аккумуляторных батарей строго запрещено
